Audio Commander - Sistema de alta fidelidad DENON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema Hi-Fi portátil con amplificador y altavoces integrados
Marca	Denon
Modelo	Audio Commander
Alimentación	Red eléctrica mediante cable de alimentación incluido; batería interna de plomo recargable
Batería interna	Acumulador de plomo recargable, reemplazable
Autonomía estimada	Aproximadamente 6 a 8 horas según el uso
Entradas micrófono/línea	2 entradas combo XLR+6,35 mm con selector micrófono/línea
Entradas auxiliares	1 entrada de 3,5 mm (Aux 1); 2 entradas coaxiales RCA (Aux 2)
Salidas	1 salida de línea TRS de 6,35 mm para conectar un segundo altavoz
Puertos USB	2 puertos USB (carga 2,1 A); el puerto superior permite reproducción de MP3/WMA
Lector de tarjeta SD	Ranura para tarjeta SD, reproducción de MP3/WMA
Conectividad inalámbrica	Bluetooth 5.0 (alcance típico 10 m); NFC para emparejamiento rápido
Micrófono inalámbrico	2 receptores integrados; micrófono inalámbrico incluido (pilas AA)
Auriculares con micrófono	Incluido con transmisor de cinturón inalámbrico (pilas AA)
Ajustes de ecualización	Ecualizador de 3 bandas (agudos, medios, graves)
Efecto de reverberación	Ajustable para los canales de micrófono por cable e inalámbricos
Pantalla	Pantalla LCD retroiluminada: nivel de batería, fuente, información de pista
Controles principales	Volumen Master, W.Mic 1/2, USB/SD/BT, Mic/Line 1/2, Aux 1/2, reverberación, EQ, navegación con rueda Browse
Alimentación inalámbrica	2 antenas orientables para una recepción óptima de los micrófonos
Accesorios incluidos	Audio Commander, micrófono inalámbrico, auriculares con micrófono, transmisor de cinturón, cable de alimentación, guía de usuario
Instrucciones de seguridad	No exponer a temperaturas >32°C o <0°C; batería de plomo: carga completa antes del almacenamiento
Reparabilidad	Fusible reemplazable (cerca de la entrada de alimentación); batería reemplazable; piezas de repuesto disponibles contactando al servicio postventa

Preguntas frecuentes - Audio Commander DENON

¿Cómo emparejar un micrófono inalámbrico?

Encienda el altavoz y el micrófono. Seleccione un canal libre en el receptor W. Mic con los botones Up/Down. Coloque el sensor IR del micrófono cerca del LED IR del receptor y presione Set. Espere 3 segundos hasta que el LED se encienda. Ajuste la ganancia con el botón W. Mic correspondiente.

¿Cómo conectar un smartphone por Bluetooth?

Encienda el altavoz, active el Bluetooth en su smartphone y busque 'Audio Commander'. Selecciónelo para emparejar. Si se solicita un código, ingrese 0000. Use el botón Mode para seleccionar la fuente Bluetooth.

¿Cómo usar la función NFC?

Active NFC en su dispositivo y desbloquee la pantalla. Presione brevemente el botón Bluetooth del altavoz, luego toque su dispositivo contra el logotipo NFC (CCP) en el panel superior. Siga las instrucciones en pantalla.

¿Cómo recargar la batería interna?

Conecte el cable de alimentación incluido a la entrada de alimentación del altavoz y a una toma de corriente. La batería se recarga automáticamente, incluso en funcionamiento. El indicador de carga se muestra en la pantalla.

¿Cómo reemplazar el fusible?

Desconecte el altavoz. Localice el fusible cerca de la entrada de alimentación. Reemplácelo por un fusible del mismo tipo y calibre. Si el problema persiste, contacte al soporte técnico.

¿Cómo conectar dos altavoces Audio Commander?

Conecte un cable de audio de 6,35 mm desde la salida de línea del primer altavoz a la entrada de línea (Mic/Line) del segundo. Ajuste el selector a Line. Inicie la reproducción en el primero y ajuste el volumen Master del primero, luego la ganancia Mic/Line del segundo.

¿Cómo reproducir música desde una memoria USB?

Inserte la memoria USB en el puerto superior del panel trasero. Mantenga presionado el botón Mode hasta que vea 'USB' en la pantalla. Use |<< y >>| para navegar y el botón de reproducción/pausa para seleccionar una pista.

¿Cómo usar la función de reproducción aleatoria?

Durante la reproducción de una fuente USB o SD, presione la tecla Reproducción aleatoria (Random). Las pistas se reproducirán en orden aleatorio. Presione nuevamente para desactivar.

¿Qué hacer si el micrófono inalámbrico no funciona?

Verifique que las pilas sean nuevas y estén correctamente instaladas. Asegúrese de que el canal del receptor esté emparejado y que el indicador AF muestre señal. Gire la rueda Browse para seleccionar la fuente W.Mic correspondiente.

¿Cómo ajustar la ecualización?

Use los tres botones de ecualización (Agudos, Medios, Graves) ubicados en el panel frontal para ajustar las frecuencias según sus preferencias. Gire en el sentido de las agujas del reloj para aumentar, en sentido contrario para disminuir.

MANUAL DE USUARIO Audio Commander DENON

Guía del usuario (Español)

Introducción

Lea el capítulo Instalación de esta guía para ver un ejemplo de cómo utilizar Audio Commander y sus accesorios y luego consulte el capítulo Funcionamiento para comenzar a utilizar Audio Commander.

Contenido de la caja

Audio Commander

Micrófono inalámbrico de mano

Micrófono con auriculares

Transmisor inalámbrico para cinturón

Cable de corriente

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite denonpro.com.

Para soporte adicional del producto, visite denonpro.com/support.

Los accesorios se pueden guardar en los compartimientos del panel lateral.

Baterías recargables

Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Como sucede con la batería del auto, la manera en que use esta batería tiene gran influencia sobre la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna.

Utilización general Cargue completamente la batería antes de utilizarla. Cargue completamente la batería antes de almacena

Almacenamiento Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores a 90 °F / 32 °C) o muy frías (inferiores a 32 °F / 0°C).

Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería.

Si deja que el nivel de la batería baja y no la carga durante 6 meses, puede perder permanentemente su capacidad.

Reparación Si la batería no se carga, compruebe el fusible cerca de la entrada del cable de alimentación. Si el fusible no está intacto, reemplácelo.

La batería puede remplazarse (consulte los detalles en la sección Especificaciones técnicas).

Por la garantía y las piezas de repuesto, contacte al Depto. de piezas al 401-658-3743 o visitando denonpro.com/support.

Disposición final Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.

Características

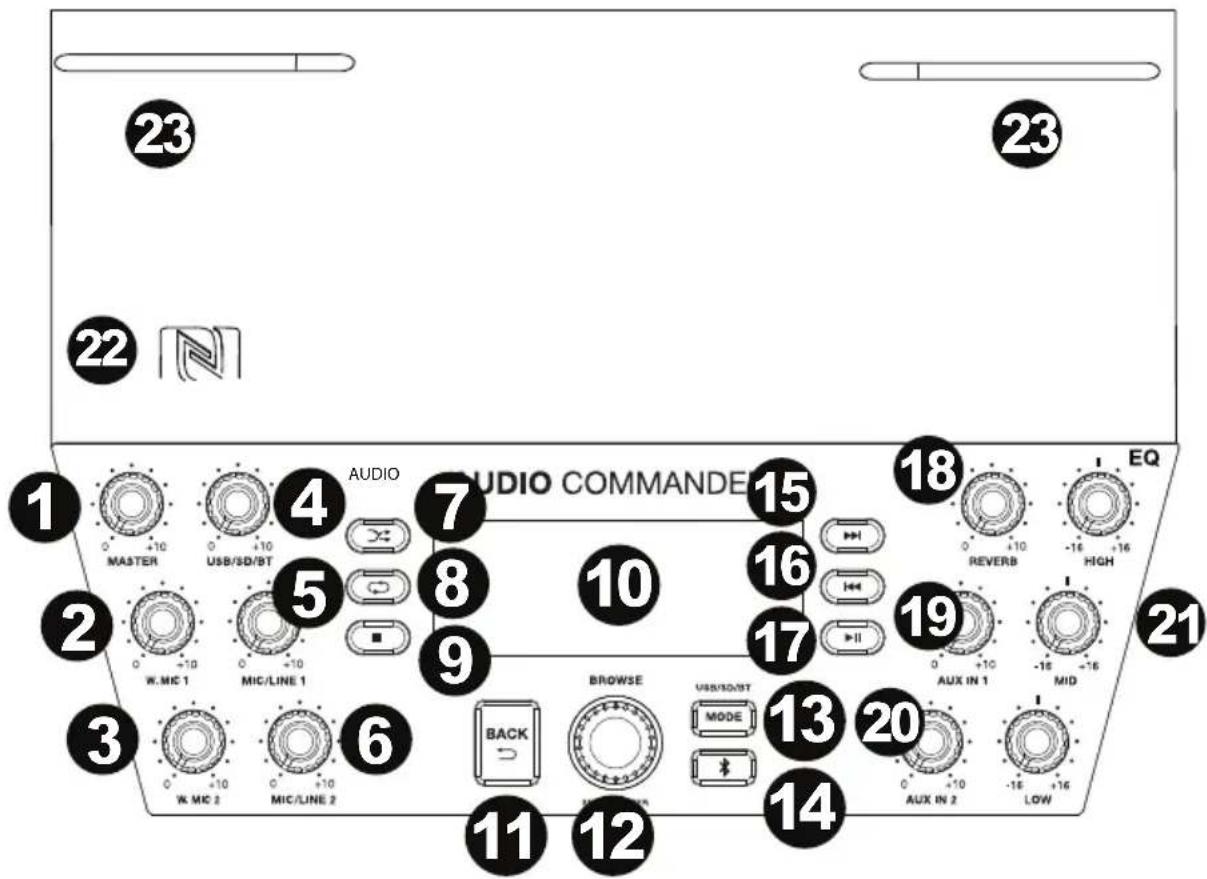

Panel frontal

1. Volumen Master : Ajuste esta perilla para controlar el nivel del volumen maestro que se aplica a la salida LINE OUT (de línea)
2. Volumen del micrófono inalámbrico 1: Ajuste esta perilla para controlar el nivel del receptor del micrófono inalámbrico 1.
3. Volumen del micrófono inalámbrico 2: Ajuste esta perilla para controlar el nivel del receptor del micrófono inalámbrico 2.
4. Volumen de USB/SD/BT: Ajuste esta perilla para controlar el nivel de las fuentes USB, SD y Bluetooth.
5. Volumen de Mic/Line 1: Ajuste esta perilla para controlar el nivel de la entrada de micrófono/línea.
6. Volumen de Mic/Line 2: Ajuste esta perilla para controlar el nivel de la entrada de micrófono/línea.
7. Modo aleatorio: Pulse este botón para que las pistas de una fuente USB o tarjeta SD se reproduzcan en orden aleatorio.
8. Repetición: Pulse este botón para repetir una pista de una fuente USB o tarjeta SD.
9. Parar: Pulse este botón para detener la reproducción de la pista de una fuente Bluetooth, USB o tarjeta SD.
10. Pantalla LCD: Esta pantalla muestra el nivel de batería el estado de carga, la conexión Bluetooth, las fuentes de entrada y la información de reproducción de pistas.

11. Back (Volver): Pulse este botón para salir de una carpeta o menú.

12. Browse (Explorar): Pulse esta perilla y desplácese para seleccionar utilizar W. Mic 1 o W. Mic 2 (si desea utilizar el transmisor para cinturón y el micrófono con auriculares). Utilice también esta perilla para seleccionar una pista o carpeta cuando reproduce fuentes de tarjeta SD o USB.

13. Mode (Modo): Pulse esta tecla para recorrer los modos de fuente USB, SD y Bluetooth.
14. Desconexión de Bluetooth: Pulse este botón para desconectarse de un dispositivo Bluetooth apareado.
15. Pista siguiente: Pulse este botón para pasar a la pista de audio siguiente de una fuente Bluetooth, USB o tarjeta SD.
    Nota: Cuando escucha fuentes Bluetooth, al pulsar este botón puede pasar a otra lista de reproducción o género musical en algunas aplicaciones.
16. Pista anterior: Pulse este botón para pasar a la pista de audio anterior de una fuente Bluetooth, USB o tarjeta SD.
    Nota: Cuando escucha fuentes Bluetooth, al pulsar este botón puede pasar a otra lista de reproducción o género musical en algunas aplicaciones.
17. Reproducir/Pausa: Pulse este botón para reproducir/poner en pasa una pista de audio de una fuente Bluetooth, USB o tarjeta SD.
18. Reverb (Reverberación): Ajuste esta perilla para controlar la magnitud de la reverberación aplicada a los canales de micrófono alámbrico e inalámbrico.
19. Volumen de Aux In 1: Ajuste esta perilla para controlar el volumen de la entrada Aux 1.
20. Volumen de Aux In 2: Ajuste esta perilla para controlar el volumen de la entrada Aux 2.
21. Ecualizador de 3 bandas: Ajuste estas perillas para controlar las frecuencias agudas, medias y graves de la señal de entrada.
22. NFC (comunicación de campo cercano): Toque y acerque brevemente su dispositivo habilitado y soportado al logo de NFC para aparearlo.
23. Antenas inalámbricas: Ajuste las antenas para obtener la mejor recepción del micrófono inalámbrico.

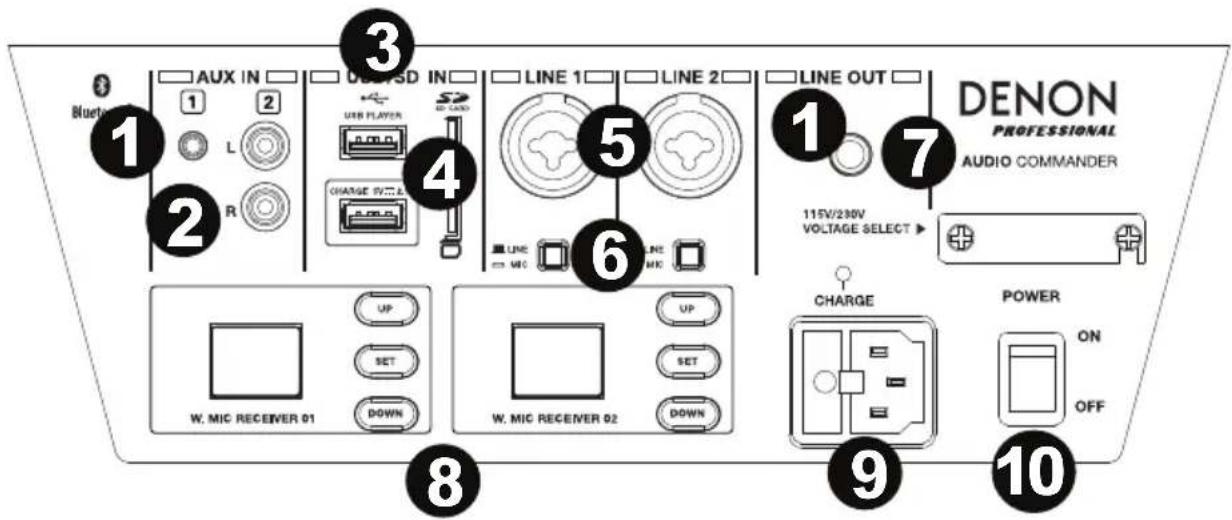

Panel trasero

1. Entrada auxiliar 1: Conecte a esta entrada de 3,5 mm (1/8 pulg.) un dispositivo de nivel de línea, tal como un reproductor de CD, laptop, teléfono inteligente o dispositivo de medios.
2. Entrada auxiliar 2: Conecte a estas entradas coaxiales un dispositivo de nivel de línea, tal como un reproductor de CD, laptop, teléfono inteligente o dispositivo de medios.
3. Puertos USB: Ambos puertos USB tienen capacidad de carga de 2,1 A. El puerto USB superior es compatible también con la reproducción de archivos MP3 y WMA de unidades de memoria USB.
4. Ranura SD Card: Conecte aquí una tarjeta SD para reproducir sus archivos MP3 y WMA.
5. XLR y +1/4 pulg. Conecte micrófonos dinámicos a estas entradas de micrófono.
6. Entrada de micrófono/línea Pulse este interruptor a fin de ajustar la ganancia para fuentes de nivel de micrófono. Ponga el interruptor en posición hacia afuera para fuentes de nivel de línea.
7. Salida de línea: Conecte esta salida TRS de 6,35 mm (1/4 pulg.) a otro Audio Commander.
8. Receptores inalámbricos: Seleccione el canal de micrófono inalámbrico mediante los botones Up/Down (Subir/Bajar) y pulse el botón Set para enlazar el canal al micrófono inalámbrico. Consulte Funcionamiento > Instalación del micrófono inalámbrico para conocer más detalles.
9. Entrada de corriente: Conecte aquí el cable de alimentación incluido.
10. Interruptor de encendido: Ajuste este interruptor para encender y apagar el Audio Commander.

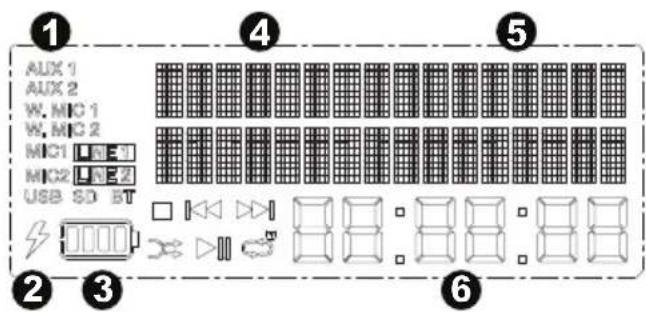

Pantalla

1. Fuentes de entrada
2. Indicador de carga
3. Nivel de batería
4. Carpeta de USB/tarjeta SD
5. Pista de USB/tarjeta SD
6. Tiempo de reproducción de la cinta

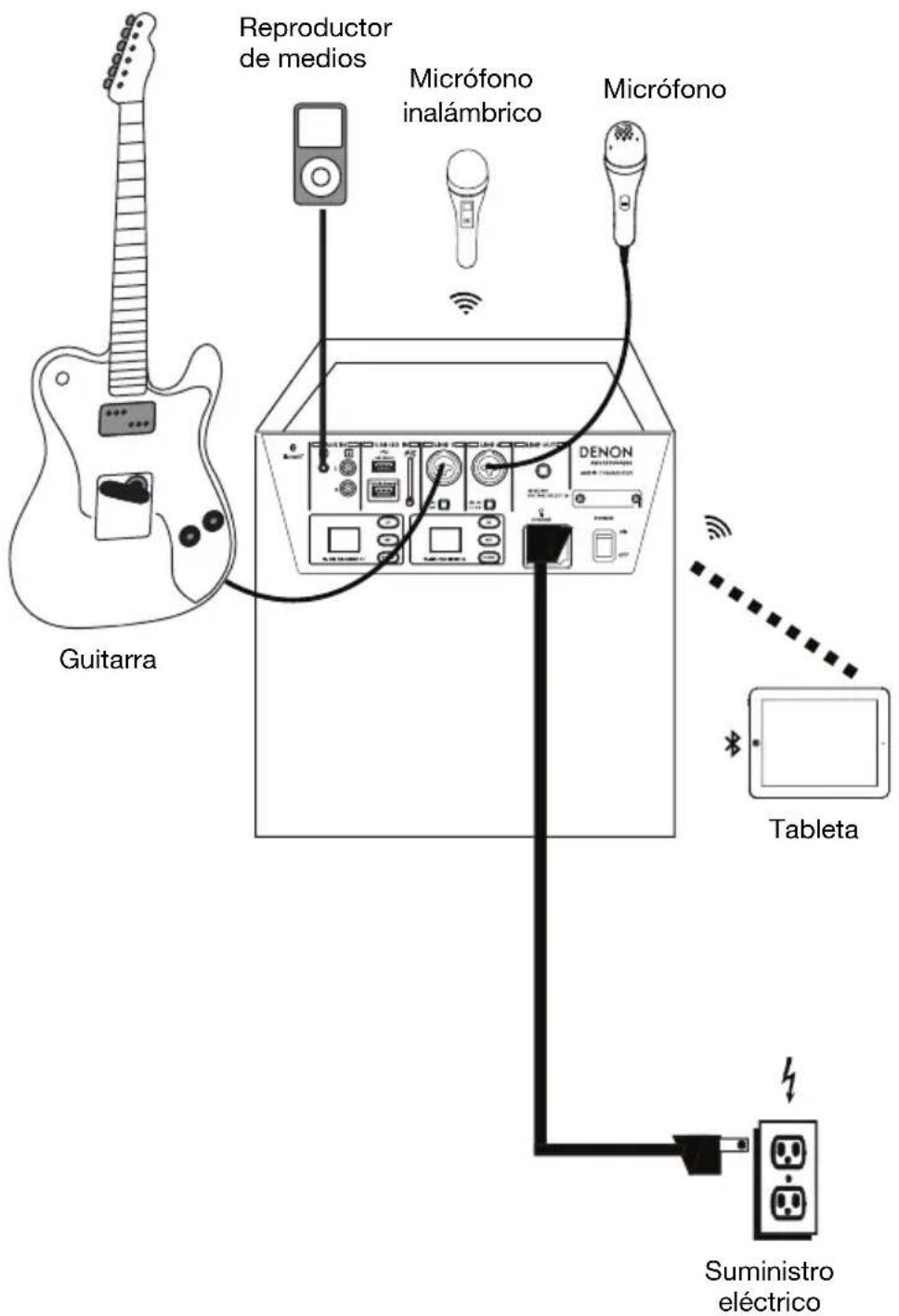

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

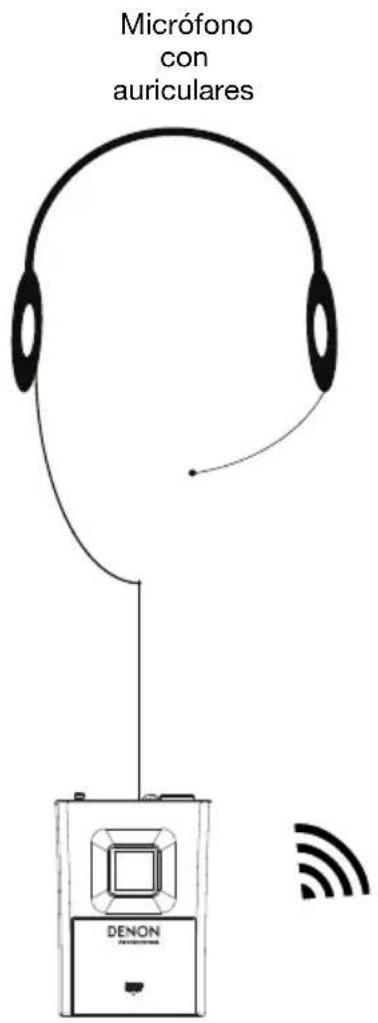

Instalación del micrófono con auriculares

Transmisor para cinturón

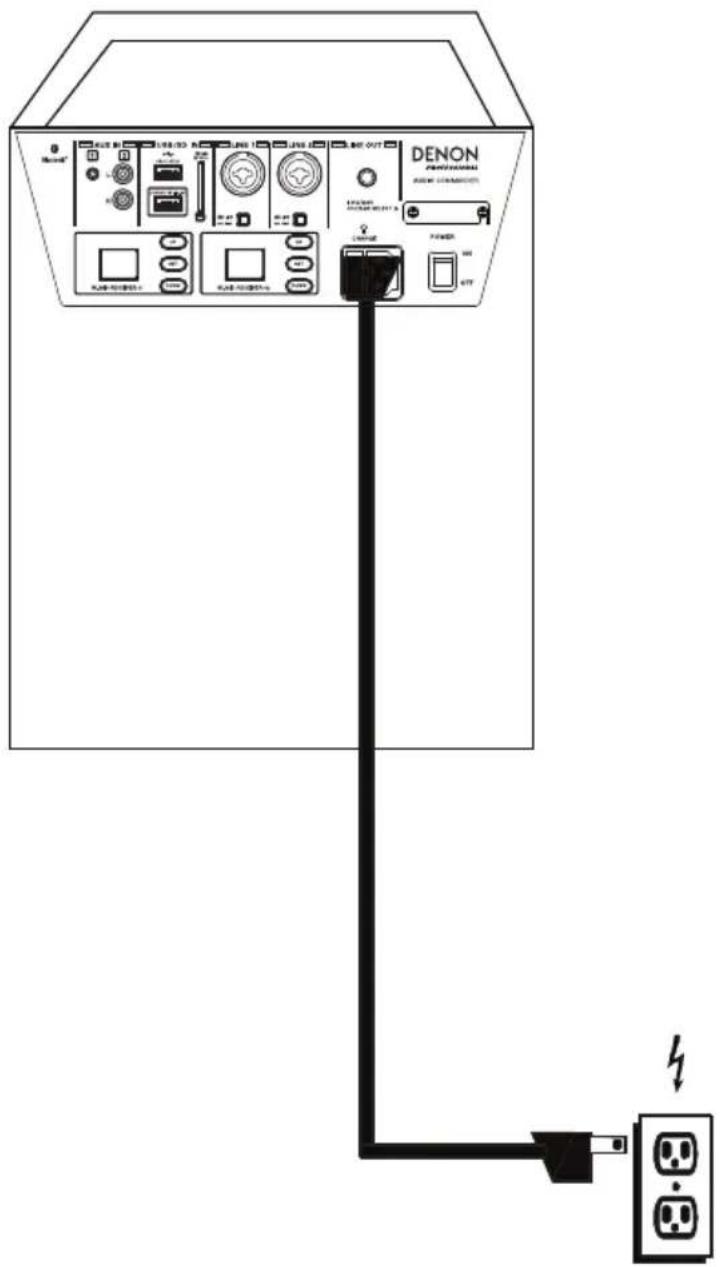

Suministro eléctrico

Funcionamiento

Instalación del micrófono inalámbrico

Para utilizar un micrófono inalámbrico, siga estos pasos de instalación:

1. Asegúrese de instalar dos pilas alcalinas AA nuevas en el micrófono inalámbrico.
2. Aparee el micrófono inalámbrico (que se encuentra en el compartimiento lateral) al receptor de micrófono inalámbrico W. Mic 01 del Audio Commander.

a. Encienda el Audio Commander y el micrófono inalámbrico.
b. Seleccione el canal de mejor recepción con los botones Up/Down del receptor.
c. Coloque el sensor IR del micrófono inalámbrico (que se encuentra por encima del botón de encendido) cerca del LED infrarrojo del receptor y pulse el botón Set del receptor. Espere aproximadamente 3 segundos hasta que el LED infrarrojo deje de parpadear. Cuando encuentre un canal sin interferencia, el LED RF se encenderá en el receptor para indicar que el micrófono quedó sintonizado en ese canal.

1. Ajuste la ganancia del micrófono inalámbrico con la perilla W. Mic 1 del Audio Commander.
2. A medida que habla, observe el indicador de AF del receptor del W. Mic 01 para asegurarse de que se esté recibiendo una señal.

Nota: Asegúrese de girar la perilla Browse y seleccionar la fuente de micrófono inalámbrico apropiada a fin de producir una señal.

Para instalar el segundo micrófono inalámbrico, siga los mismos pasos precedentes a fin de aparearlo al receptor del W. Mic 02.

Instalación del micrófono con auriculares

Para utilizar el micrófono con auriculares incluido, siga estos pasos:

1. Asegúrese de que haya pilas nuevas instaladas en el transmisor para cinturón.
2. Conecte el micrófono con auriculares al transmisor para cinturón.
3. Aparee el transmisor para cinturón al receptor inalámbrico del Audio Commander.

a. Encienda el Audio Commander.
b. Encienda el transmisor para cinturón.
c. Seleccione el canal de mejor recepción con los botones Up/Down del receptor del Audio Commander.
d. Levante la tapa del compartimiento y coloque el sensor IR del transmisor para cinturón cerca del LED IR del receptor. Pulse el botón Set del receptor. Espere aproximadamente 3 segundos hasta que el LED infrarrojo deje de parpadear. Cuando encuentre un canal sin interferencia, el LED RF se encenderá en el receptor para indicar que el micrófono quedó sintonizado en ese canal.

1. Ajuste la ganancia del micrófono con la perilla W. Mic del Audio Commander.
2. A medida que habla, observe el indicador de AF en el receptor para asegurarse de que se esté recibiendo una señal.

Nota: Asegúrese de girar la perilla Browse y seleccionar la fuente de micrófono inalámbrico apropiada a fin de producir una señal.

Reproducción de música desde una unidad de memoria USB

1. Conecte la unidad de memoria USB a un puerto USB libre de su ordenador.
2. Pulse y suelte el botón Mode hasta que aparezca el icono de dispositivo USB en la pantalla.
3. Utilice los botones |<< y >>| para recorrer sus archivos y pulse Play (Reproducir) para seleccionar la pista a reproducir.

Reproducción de música desde una tarjeta SD

1. Inserte una tarjeta SD en la ranura para tarjeta SD.
2. Pulse y suelte el botón Mode hasta que aparezca el icono de tarjeta SD en la pantalla.
3. Utilice los botones |<< y >>| para recorrer sus pistas y pulse Play (Reproducir) cuando seleccionó una archivo a reproducir.

Reproducción de música desde la entrada auxiliar

1. Conecte la salida de su dispositivo de medios a una de las entradas Aux del Audio Commander.
2. Reproduzca la música de su dispositivo y ajuste el volumen de fuente si fuera necesario.

Nota: Una fuente que se reproduce a través de las entradas Aux se combinará con las fuentes USB, SD, Bluetooth, entradas de micrófono/línea y W.Mic 1/2. Ajuste el volumen de la Aux In según sea necesario.

Apareamiento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.
2. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque "Audio Commander" y establezca la conexión.
   Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese "0000".
   Nota: Utilice el botón Mode para seleccionar Bluetooth como fuente.

Para desconectar el apareamiento cuando el icono de Bluetooth esté encendido permanentemente, pulse y suelte el botón Bluetooth.

Para conectarse a otro dispositivo Bluetooth repita el paso 3.

Cómo aparear un dispositivo Bluetooth usando NFC

La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica.

Cómo usar NFC para aparearse con el Audio Commander:

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.
2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC está On (Activado).
3. Encienda el Audio Commander.
4. Pulse y suelte el botón Bluetooth del Audio Commander.
5. Toque y acerque brevemente su dispositivo del logo de NFC.
6. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una contraseña, ingrese "0000".
   Nota: Utilice el botón Mode para seleccionar Bluetooth como fuente.

Para desaparear, toque suavemente con su dispositivo el logo de NFC ubicado en la parte superior del Audio Commander.

Enlace de dos Audio Commander

1. Encienda cada Audio Commander.
2. Conecte un cable de 6,35 mm (1/4 pulg.) desde la Line Out del primer Audio Commander a la Line In del segundo Audio Commander.
3. Asegúrese de que el interruptor de línea/micrófono esté ajustado a Line.
4. Reproduzca su música en el primer Audio Commander.
5. Ajuste la perilla de volumen maestro del primer Audio Commander y luego ajuste el volumen Mic/Line en el segundo Audio Commander.
