Produkttyp	Tragbares Hi-Fi-System mit eingebautem Verstärker und Lautsprechern
Marke	Denon
Modell	Audio Commander
Stromversorgung	Netzteil über mitgeliefertes Netzkabel; wiederaufladbarer interner Bleiakku
Interner Akku	Wiederaufladbarer Bleiakku, austauschbar
Geschätzte Betriebsdauer	Etwa 6 bis 8 Stunden, je nach Nutzung
Mikrofon-/Line-Eingänge	2 Combo-Eingänge XLR+6,35 mm mit Mikrofon-/Line-Umschalter
Aux-Eingänge	1 3,5-mm-Eingang (Aux 1); 2 koaxiale RCA-Eingänge (Aux 2)
Ausgänge	1 Line-Ausgang TRS 6,35 mm zum Anschluss eines zweiten Lautsprechers
USB-Anschlüsse	2 USB-Anschlüsse (Ladestrom 2,1 A); der obere Anschluss unterstützt MP3/WMA-Wiedergabe
SD-Kartenleser	SD-Karteneinschub, MP3/WMA-Wiedergabe
Drahtlose Konnektivität	Bluetooth 5.0 (Reichweite typisch 10 m); NFC für schnelle Kopplung
Drahtloses Mikrofon	2 integrierte Empfänger; drahtloses Mikrofon im Lieferumfang (AA-Batterien)
Headset-Mikrofon	Mitgeliefert mit drahtlosem Gürtelsender (AA-Batterien)
EQ-Einstellungen	3-Band-Equalizer (Höhen, Mitten, Bass)
Halleffekt	Einstellbar für die kabelgebundenen und drahtlosen Mikrofonkanäle
Display	Hintergrundbeleuchtetes LCD: Akkustand, Quelle, Titelinformationen
Hauptbedienelemente	Master-Lautstärke, W.Mic 1/2, USB/SD/BT, Mic/Line 1/2, Aux 1/2, Reverb, EQ, Navigation über Browse-Drehregler
Drahtlose Antennen	2 schwenkbare Antennen für optimalen Mikrofonempfang
Mitgeliefertes Zubehör	Audio Commander, drahtloses Mikrofon, Headset-Mikrofon, Gürtelsender, Netzkabel, Benutzerhandbuch
Sicherheitshinweise	Nicht Temperaturen über 32°C oder unter 0°C aussetzen; Bleiakku: Vor Lagerung vollständig aufladen
Reparierbarkeit	Austauschbare Sicherung (nahe Netzeingang); austauschbarer Akku; Ersatzteile erhältlich über Kundendienst

Häufig gestellte Fragen - Audio Commander DENON

Wie kopple ich ein drahtloses Mikrofon?

Schalten Sie den Lautsprecher und das Mikrofon ein. Wählen Sie einen freien Kanal auf dem W. Mic-Empfänger mit den Tasten Up/Down. Platzieren Sie den IR-Sensor des Mikrofons in der Nähe der IR-LED des Empfängers und drücken Sie Set. Warten Sie 3 Sekunden, bis die LED aufleuchtet. Stellen Sie die Verstärkung mit dem entsprechenden W. Mic-Regler ein.

Wie verbinde ich ein Smartphone über Bluetooth?

Schalten Sie den Lautsprecher ein, aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach 'Audio Commander'. Wählen Sie es zur Kopplung aus. Wenn ein Code verlangt wird, geben Sie 0000 ein. Verwenden Sie die Modus-Taste, um die Bluetooth-Quelle auszuwählen.

Wie verwende ich die NFC-Funktion?

Aktivieren Sie NFC auf Ihrem Gerät und entsperren Sie den Bildschirm. Drücken Sie kurz die Bluetooth-Taste des Lautsprechers, dann halten Sie Ihr Gerät an das NFC-Logo (CCP) auf der Oberseite. Folgen Sie den Anweisungen auf dem Bildschirm.

Wie lade ich den internen Akku?

Schließen Sie das mitgelieferte Netzkabel an den Netzeingang des Lautsprechers und an eine Steckdose an. Der Akku lädt automatisch, auch während des Betriebs. Der Ladestatus wird auf dem Display angezeigt.

Wie tausche ich die Sicherung aus?

Trennen Sie den Lautsprecher vom Netz. Lokalisieren Sie die Sicherung in der Nähe des Netzeingangs. Ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Nennleistung. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie verbinde ich zwei Audio Commander Lautsprecher?

Schließen Sie ein 6,35-mm-Audiokabel vom Line-Ausgang des ersten Lautsprechers an den Line-Eingang (Mic/Line) des zweiten an. Stellen Sie den Schalter auf Line. Starten Sie die Wiedergabe am ersten Lautsprecher und passen Sie die Master-Lautstärke des ersten und dann die Mic/Line-Verstärkung des zweiten an.

Wie spiele ich Musik von einem USB-Stick ab?

Stecken Sie den USB-Stick in den oberen Anschluss auf der Rückseite. Halten Sie die Mode-Taste gedrückt, bis 'USB' auf dem Display erscheint. Verwenden Sie |<< und >>| zur Navigation und die Wiedergabe/Pause-Taste zur Auswahl eines Titels.

Wie verwende ich die Zufallswiedergabe?

Drücken Sie während der Wiedergabe einer USB- oder SD-Quelle die Zufallswiedergabe-Taste (Random). Die Titel werden in zufälliger Reihenfolge abgespielt. Drücken Sie erneut, um die Funktion zu deaktivieren.

Was tun, wenn das drahtlose Mikrofon nicht funktioniert?

Überprüfen Sie, ob die Batterien neu und korrekt eingelegt sind. Stellen Sie sicher, dass der Empfängerkanal gekoppelt ist und die AF-Anzeige ein Signal anzeigt. Drehen Sie am Browse-Drehregler, um die entsprechende W.Mic-Quelle auszuwählen.

Wie stelle ich den Equalizer ein?

Verwenden Sie die drei Equalizer-Regler (Höhen, Mitten, Bass) auf der Vorderseite, um die Frequenzen nach Ihren Wünschen anzupassen. Drehen Sie im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern.

BEDIENUNGSANLEITUNG Audio Commander DENON

Benutzerhandbuch (Deutsch)

Einführung

Bitte beachten Sie das Setup-Kapitel dieses Handbuchs, um ein Beispiel für die Verwendung des Audio Commander und seines Zubehörs zu sehen. Lesen Sie anschließend das Kapitel Betrieb, um mit der Verwendung des Audio Commander zu beginnen.

Lieferumfang

Audio Commander

Drahtloses Handmikrofon

Headset-Mikrofon

Drahtloser Taschensender

Stromkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie denonpro.com.

Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie denonpro.com/support.

Das Zubehör kann in den Seitenfächern aufbewahrt werden.

Aufladbare Akkus

Aufladbare Blei-Säure-Akkus des gleichen Typs werden auch in Automobilen eingesetzt. Ganz wie bei Ihrer Autobatterie hat die Art und Weise wie Sie diesen Akku verwenden eine wesentliche Auswirkung auf seine Lebensdauer. Bei sachgemäßer Verwendung und Behandlung kann ein Blei-Säure-Akku viele Jahre halten. Hier sind einige Empfehlungen, um die maximale Lebensdauer für die interne Batterie zu erzielen.

Allgemeine Laden Sie das Gerät vor der Verwendung vollständig auf.

Verwendung Laden Sie es vollständig auf, bevor Sie es verstauen.

Lagerung Um eine optimale Langlebigkeit des Produkts zu garantieren, bewahren Sie es nicht in extrem heißen (über 90°F / 32°C) oder extrem kalten (unter 32°F / 0°C) Temperaturen auf.

Sie können Ihr Sound-System angesteckt lassen. Der Akku wird dabei nicht überladen.

Wenn Ihr Akku einen niedrigen Ladestand hat und Sie ihn 6 Monate lang nicht aufladen, kann er dauerhaft an Kapazität verlieren.

Reparatur Wenn sich der Akku nicht aufladen lässt, überprüfen Sie die Sicherung in der Nähe des Netzkabelanschlusses. Ist die Sicherung nicht intakt, ersetzen Sie sie bitte.

Der Akku kann ersetzt werden (Details in den Technischen Daten).

Für Garantie und Ersatzteile kontaktieren Sie bitte die Ersatzteilabteilung unter der Rufnummer 401-658-3743 oder besuchen Sie denonpro.com/support.

Entsorgung Bringen Sie das Gerät in ein Recyclingzentrum oder entsorgen Sie es entsprechend lokaler Verordnungen.

Funktionen

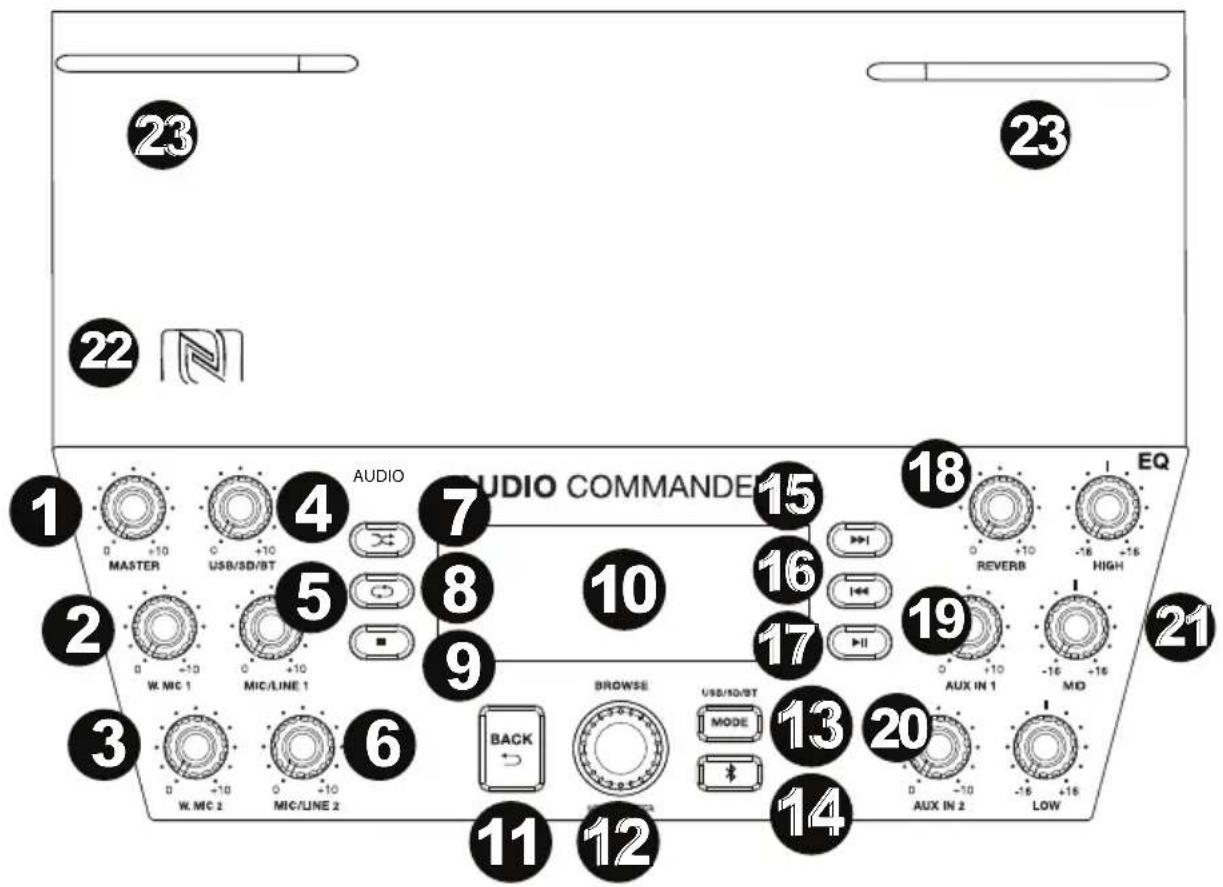

Vorderseite

1. Master-Lautstärke: Stellen Sie diesen Regler ein, um den Pegel für die Master-Lautstärke zu steuern, der an den Line-Ausgang gesendet wird.
2. Lautstärke Funkmikrofon 1: Stellen Sie diesen Regler ein, um den Pegel für den Funkmikrofonempfänger 1 zu steuern.
3. Lautstärke Funkmikrofon 2: Stellen Sie diesen Regler ein, um den Pegel für den Funkmikrofonempfänger 2 zu steuern.
4. USB/SD/BT-Lautstärke: Stellen Sie diesen Regler ein, um den Pegel für die USB-, SD- und Bluetooth-Quellen zu steuern.
5. Mic/Line 1-Lautstärke: Stellen Sie diesen Regler ein, um den Mic/Line-Eingangspegel zu steuern.
6. Mic/Line 2-Lautstärke: Stellen Sie diesen Regler ein, um den Mic/Line-Eingangspegel zu steuern.
7. Zufallswiedergabe: Drücken Sie diese Taste, um USB- oder SD-Kartentracks in zufälliger Reihenfolge abzuspielen.
8. Wiederholen: Drücken Sie diese Taste, um einen Track einer USB- oder SD-Kartenquelle zu wiederholen.
9. Stopp: Drücken Sie diese Taste, um die Wiedergabe eines Audiotracks von einer Bluetooth-, USB- oder SD-Kartenquelle zu beenden.
10. LCD-Display: Hier sehen Sie den Akkustand, den Ladestand, die Bluetooth-Verbindung, die Eingangsquellen und Informationen zur Track-Wiedergabe.

11. Back: Drücken Sie diese Taste, um einen Ordner oder ein Menü zu verlassen.

12. Browse: Drücken Sie diesen Regler und scrollen Sie, um W. Mic 1 oder W. Mic 2 zu wählen (wenn Sie den Taschensender und das Headset-Mikrofon verwenden möchten). Verwenden Sie diesen Regler auch um einen Track oder einen Ordner auszuwählen, wenn Sie USB- oder SD-Kartenquellen abspielen.

13. Modus: Drücken Sie diese Taste, um durch die USB-, SD- und Bluetooth-Quellenmodi zu blättern.
14. Bluetooth-Verbindung trennen: Drücken Sie diese Taste, um ein gekoppeltes Bluetooth-Gerät zu trennen.
15. Nächster Track: Drücken Sie diese Taste, um zum nächsten Audiotrack einer Bluetooth-, USB- oder SD-Kartenquelle zu springen.
    Hinweis: Bei der Wiedergabe von Bluetooth-Quellen kann es in einigen Apps vorkommen, dass das Drücken dieser Taste auf eine andere Wiedergabeliste oder ein anderes Musik-Genre schaltet.
16. Vorheriger Track: Drücken Sie diese Taste, um zum vorherigen Audiotrack einer Bluetooth-, USB- oder SD-Kartenquelle zu springen.
    Hinweis: Bei der Wiedergabe von Bluetooth-Quellen kann es in einigen Apps vorkommen, dass das Drücken dieser Taste auf eine andere Wiedergabeliste oder ein anderes Musik-Genre schaltet.
17. Wiedergabe/Pause: Drücken Sie diese Taste, um die Wiedergabe/Pause eines Audiotracks von einer Bluetooth-, USB- oder SD-Kartenquelle zu beenden.
18. Reverb: Stellen Sie diesen Regler ein, um den Reverb-Anteil für die drahtgebundenen oder Funk-Mikrofonkanäle zu steuern.
19. Aux In 1-Lautstärke: Stellen Sie diesen Regler ein, um die Lautstärke für den Aux 1 Eingang zu steuern.
20. Aux In 2-Lautstärke: Stellen Sie diesen Regler ein, um die Lautstärke für den Aux 2-Eingang zu steuern.
21. 3-Band EQ: Stellen Sie diese Regler ein, um die Höhen-, Mittel- und Bassfrequenzen für das Eingangssignal zu steuern.
22. NFC (Nahfeldkommunikation): Berühren und halten Sie Ihr unterstütztes und NFC-fähiges Gerät kurz an das NFC-Logo, um das Gerät zu koppeln.
23. Funkantennen: Justieren Sie die Antenne, um den besten Empfang für das Funkmikrofon zu erzielen.

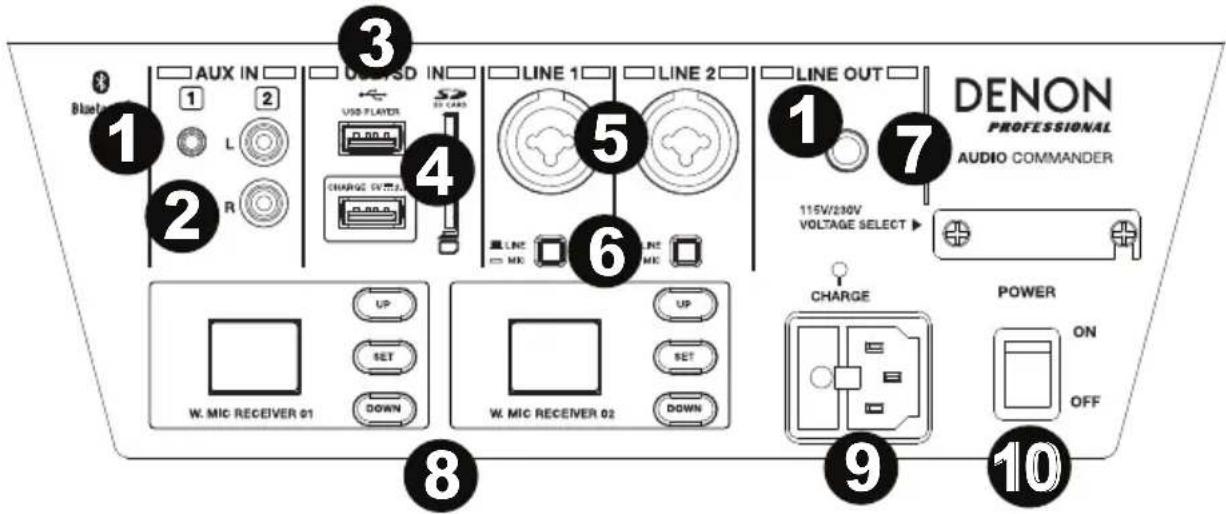

Rückseite

1. Aux-Eingang 1: Verbinden Sie ein Line-Level-Gerät wie einen CD-Player, Laptop, Smartphone oder Mediengerät mit diesem 1/8" (3,5 mm) Eingang.
2. Aux-Eingang 2: Verbinden Sie ein Line-Level-Gerät wie einen CD-Player, ein Tablet, ein Smartphone oder ein Mediengerät mit diesen Koaxialeingängen.
3. USB Ports: Beide USB-Ports sind in der Lage, 2.1A aufzuladen. Der obere USB-Port unterstützt auch Wiedergabe von MP3- und WMA-Dateien via USB-Stick.
4. SD-Kartensteckplatz: Stecken Sie eine SD-Karte ein, um Ihre MP3- und WMA-Dateien abzuspielen.
5. XLR+1/4": Verbinden Sie dynamische Mikrofone mit diesen Mic-Eingängen.
6. Line/Mic-Schalter: Drücken Sie diesen Schalter herunter, um die Verstärkung der Mic-Quellen einzustellen. Für Line-Level-Quellen belassen Sie den Schalter in der Ausgangsstellung.
7. Line-Ausgang: Verbinden Sie diesen 1/4" TRS (6,35 mm) Ausgang mit einem anderen Audio Commander.
8. Funkempfänger: Wählen Sie den Funk-Mikrofonkanal mit den Up/Down-Tasten und drücken Sie die Set-Taste, um den Kanal mit dem Funk-Mikrofon zu verbinden. Siehe Betrieb > Funk- Mikrofon-Setup für nähere Details.
9. Netzeingang: Schließen Sie das mitgelieferte Netzkabel hier an.
10. Netzschalter: Mit diesem Schalter schalten Sie den Audio Commander ein/aus.

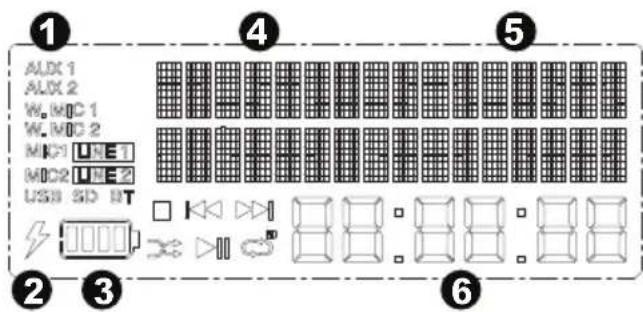

Display

1. Eingangsquellen
2. Ladekontrollanzeige
3. Akkuladestand
4. USB/SD-Kartenordner
5. USB/SD-Kartentrack
6. Spieldauer des Tracks

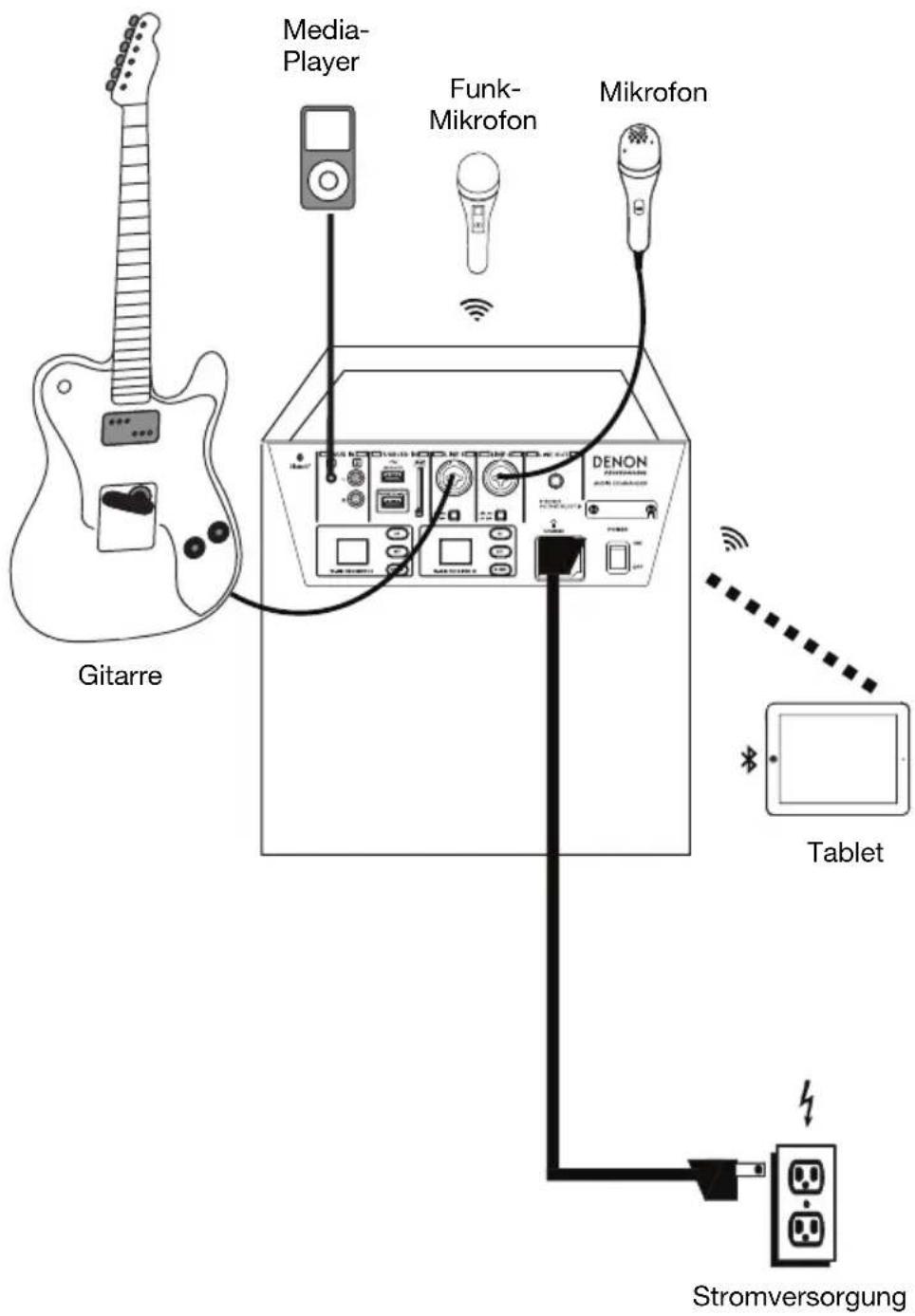

Setup

Teile, die nicht unter Einführung >; Lieferumfang angegeben sind, sind separat erhältlich.

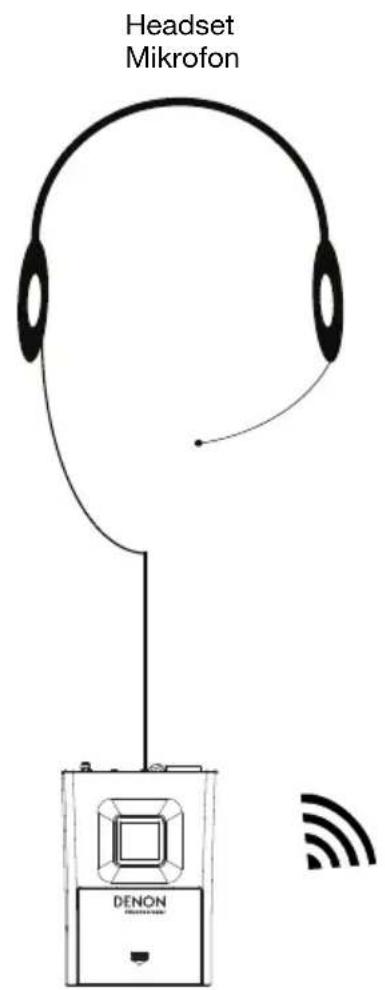

Headset-Mikrofon-Setup

Taschensender

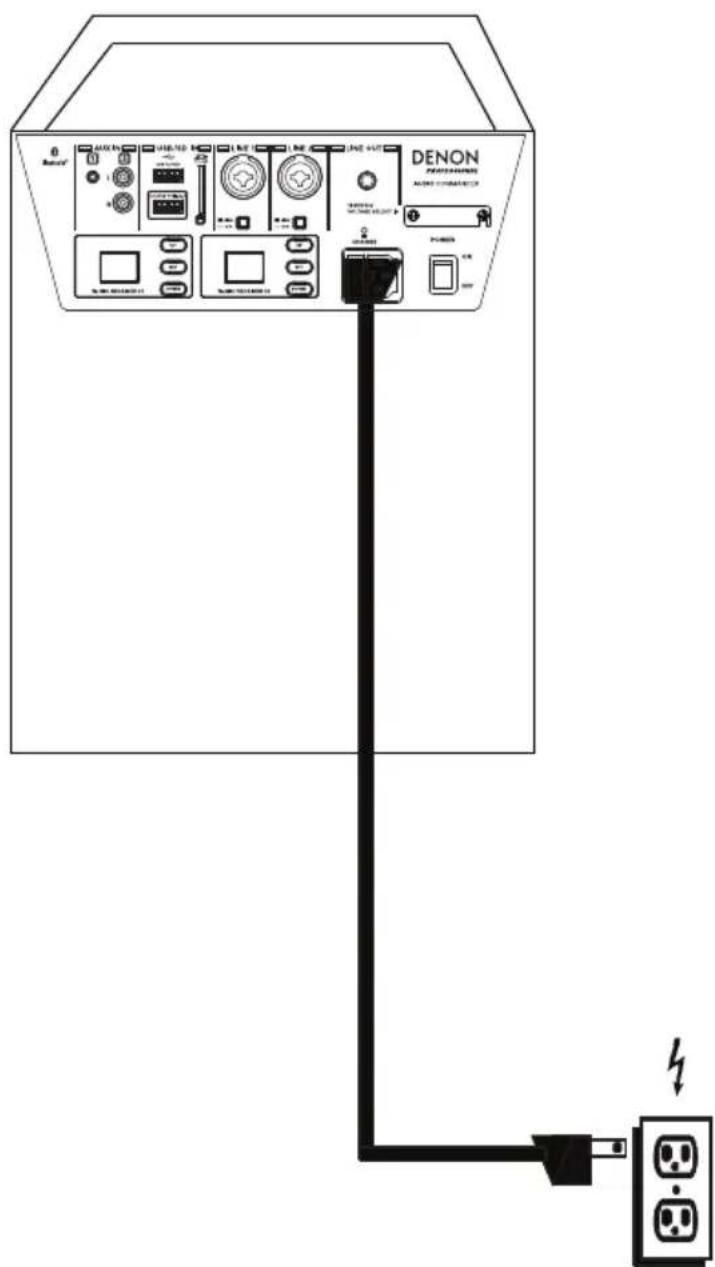

Stromversorgung

Betrieb

Funkmikrofon-Setup

Um ein Funkmikrofon zu verwenden, gehen Sie folgendermaßen vor:

1. Stellen Sie sicher, dass 2 neue AA-Alkalibatterien im Funkmikrofon eingelegt sind.
2. Koppeln Sie das Funkmikrofon (im Seitenfach zu finden) mit dem Funkmikrofonempfänger 01 am Audio Commander.

a. Schalten Sie den Audio Commander und das Funkmikrofon ein.
b. Wählen Sie einen Kanal mit dem besten Empfang mit den Up/Down-Tasten am Empfänger aus.
c. Legen Sie den IR-Sensor des Funkmikrofons (über dem Netzschalter) in die Nähe der IR-LED des Empfängers und drücken die Set-Taste am Empfänger. Warten Sie etwa 3 Sekunden, bis die IR-LED zu blinken aufhört. Wenn ein störungsfreier Kanal gefunden wird, leuchtet die RF-LED am Empfänger, um anzuzeigen, dass das Mikrofon mit diesem Kanal verbunden ist.

1. Stellen Sie die Funkmikrofonverstärkung mit dem W. Mic 1-Regler am Audio Commander ein.
2. Achten Sie beim Sprechen auf die AF-Anzeige, um zu sehen, ob ein Signal vom Funkmikrofonempfänger 01 empfangen wird.

Hinweis: Vergewissern Sie sich, dass Sie den Browse-Regler drehen und die entsprechende Funkmikrofonquelle auswählen, um ein Signal auszugeben.

Um das zweite Funkmikrofon einzurichten, folgen Sie den oben genannten Schritten für die Kopplung des Funkmikrofonempfänger 02.

Headset-Mikrofon-Setup

Um das mitgelieferte Headset-Mikrofon zu verwenden, folgen Sie diesen Setup-Schritten:

1. Stellen Sie sicher, dass neue Batterien im Taschensender eingelegt sind.
2. Schließen Sie das Headset-Mikrofon an den Taschensender an.
3. Koppeln Sie den Taschensender mit dem Funkempfänger am Audio Commander.

a. Schalten Sie den Audio Commander ein.
b. Schalten Sie den Taschensender ein.
c. Wählen Sie den Kanal mit dem besten Empfang über die Up/Down-Tasten am Audio Commander-Empfänger aus.
d. Heben Sie die Abdeckung des Fachs und legen Sie den IR-Sensor des Taschensenders in die Nähe der IR-LED des Empfängers. Drücken Sie die Set-Taste am Empfänger. Warten Sie ca. 3 Sekunden, bis die IR-LED aufhört zu blinken. Wenn ein störungsfreier Kanal gefunden wird, leuchtet die RF-LED am Empfänger, um anzuzeigen, dass der Taschensender mit diesem Kanal verbunden ist.

1. Stellen Sie die Funkmikrofonverstärkung mit dem W. Mic 1-Regler am Audio Commander ein.
2. Achten Sie beim Sprechen auf die AF-Anzeige, um zu sehen, ob ein Signal empfangen wird.

Hinweis: Vergewissern Sie sich, dass Sie den Browse-Regler drehen und die entsprechende Funkmikrofonquelle auswählen, um ein Signal auszugeben.

Musikwiedergabe von einem USB-Stick

1. Stecken Sie Ihren USB-Stick in die obere USB-Buchse auf der Rückseite
2. Drücken Sie kurz auf die Mode-Taste bis das USB-Gerätesymbol am Bildschirm erscheint.
3. Verwenden Sie die Tasten |<< und >>|, um durch Ihre Dateien zu scrollen und drücken Wiedergabe, um den zu spielenden Track auszuwählen.

Musikwiedergabe von einer SD-Karte

1. Stecken Sie eine SD-Karte in den Kartensteckplatz.
2. Drücken Sie kurz auf die Mode-Taste bis das SD-Kartensymbol am Bildschirm erscheint.
3. Verwenden Sie die Tasten |<< und >>|, um durch Ihre Tracks zu scrollen und drücken Wiedergabe, um den zu spielenden Track auszuwählen.

Musikwiedergabe über den Aux-Eingang

1. Verbinden Sie den Ausgang Ihres Mediengeräts mit einem der Aux-Eingänge am Audio Commander.
2. Starten Sie die Wiedergabe auf Ihrem Gerät und stellen Sie den Quellenpegel bei Bedarf ein.

Hinweis: Eine Quelle, die über die Aux-Eingänge gespielt wird, wird zusammen mit den USB-, SD-, Bluetooth-, Mic/Line-Eingängen und W.Mic 1/2-Quellen gemischt. Passen Sie die Lautstärke des Aux In nach Bedarf an.

Koppeln eines Bluetooth-Geräts

1. Schalten Sie Ihr Bluetooth-Gerät ein.
2. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts, suchen Sie "Audio Commander" und verbinden Sie die Geräte.
   Hinweis: Wenn Ihr Bluetooth-Gerät die Eingabe eines Koppel-Codes anfordert, geben Sie "0000" ein.
   Hinweis: Verwenden Sie die Mode-Taste, um Bluetooth als Quelle auszuwählen.

Drücken Sie kurz die Bluetooth-Taste, um die Verbindung zu trennen, wenn das Bluetooth-Symbol leuchtet.

Um ein anderes Bluetooth-Gerät zu verbinden, wiederholen Sie Schritt 3.

Koppeln eines Bluetooth-Geräts mit NFC

NFC (kabellose Nahbereichskommunikation) ermöglicht den Datenaustausch von Geräten, wie z. B. die Kopplung durch leichtes Anstoßen. Lesen Sie in der Gebrauchsanleitung Ihres Geräts nach, ob diese Funktion unterstützt wird.

Um NFC zu verwenden, um mit Audio Commander zu koppeln:

1. Um NFC zu nutzen, muss das Gerät eingeschaltet und entsperrt werden.
2. Navigieren Sie zum Menü Einstellungen auf Ihrem Gerät und prüfen Sie, ob NFC eingeschaltet ist.
3. Schalten Sie den Audio Commander ein.
4. Drücken Sie die Bluetooth-Taste am Audio Commander.
5. Berühren und halten Sie Ihr Gerät kurz zum NFC-Logo.
6. Folgen Sie den Anweisungen zum Koppeln, die auf Ihrem Telefon angezeigt werden. Wenn ein Passcode erforderlich ist, geben Sie "0000" ein. Hinweis: Verwenden Sie die Mode-Taste, um Bluetooth als Quelle auszuwählen.

Um die Verbindung zu trennen, stoßen Sie Ihr Gerät vorsichtig gegen das NFC-Logo, das sich oben am Audio Commander befindet.

Verknüpfung von zwei Audio Commanders

1. Schalten Sie jeden Audio Commander ein.
2. Verbinden Sie das Line Out des ersten Audio Commander über ein 1/4" (6,35 mm) Audiokabel mit dem Line In des zweiten Audio Commander.
3. Stellen Sie sicher, dass der Line/Mic-Schalter auf Line eingestellt ist.
4. Spielen Sie Ihre Musik auf dem ersten Audio Commander.
5. Stellen Sie den Master-Lautstärkeregler am ersten Audio Commander ein und stellen dann die Mic/Line-Lautstärke am zweiten Audio Commander ein.
