MANUALE UTENTE KIKKA PLUS EDILKAMIN

I Installazione, uso e manutenzione

Informazioni per la sicurezza ...... pag. 4

Informazioni generali ...... pag. 5

Installazione pag. 10

Istruzioni d'uso pag. 15

Manutenzione pag. 20

Consigli per possibili inconvenienti ...... pag. 22

Check list pag. 24

Note ...... pag. 25

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che: La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006

STUFE A PELLET, a marchio commerciale EDILKAMIN, denominata KIKKA PLUS

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione: (DoP - EK n° 114): Rif. Targhetta dati

Altresì dichiara che: stufa a pellet di legno KIKKA PLUS rispetta i requisiti delle direttive europee: 2006/95/CE - Direttiva Bassa Tensione 2004/108/CE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifi che effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (rosone, kit uscita fumi multipla, libretto di garanzia, quanto, CD/scheda tecnica, spatola, sali deumidificanti).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fi scale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) per poter garantire il regolare funzionamento.

La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.

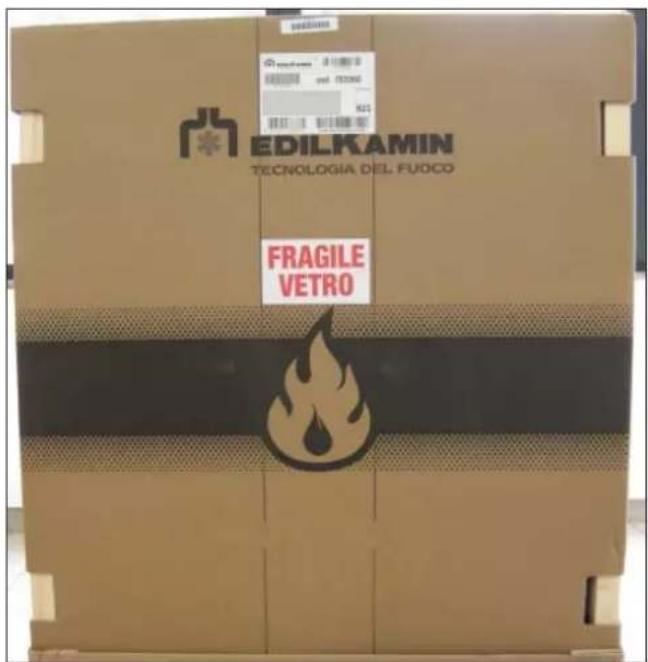

- il numero di serie, necessario per l'identificazione della stufa, è indicato:

- nella parte alta dell'imballo

- sul libretto di garanzia reperibile all'interno del focolare

- sulla targhetta applicata sul retro dell'apparecchio;

EDILKAMIN TECNOLOGIA DEL FUOCO FRAGILE VETRO

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

INFORMAZIONE PER LA SICUREZZA

• L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fi siche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.
• I principali rischi derivabili dall'impiego della stufa possono essere legati a una non corretta installazione, a un diretto contatto con parti elettriche in tensione (interne), a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda), all'introduzione di sostanze estranee, a combustibili non raccomandati, a una non corretta manutenzione, al ripetuto azionamento del tasto di accensione senza aver svuotato il crogiolo.
• Nel caso di mancato funzionamento di componenti o anomalie, la stufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.
• Per un regolare funzionamento la stufa deve essere installata rispettando quanto indicato su questa scheda.
• Usare come combustibile solo pellet di legno diam. 6 mm di ottima qualità e certifi cato
• In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee, rispetto al pellet.

Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

• Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infi ammabili.
• Le parti del focolare e del serbatoio devono essere solo aspirate e solo a FREDDO.
• Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin Edilkamin) e un panno.

• Evitare di aprire il portello della camera di combustione a stu-fa calda, ma aspettare che il prodotto si raffreddi naturalmente.

• La stufa non deve funzionare con l'antina aperta, con il vetro rotto o con il portello caricamento pellet aperto
  Durante il funzionamento non deve essere aperta la porta del focolare: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

• Non deve essere utilizzata come scala o come base di appoggio.
• Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.
• Non appoggiare biancheria direttamente sulla stufa per asciugare. Eventuali stendibiancheria o simili devono essere collocati dalla stufa ad una distanza di sicurezza (pericolo di incendio).
• Assicurarsi che la stufa venga installata e accesa da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente scheda; condizioni peraltro indispensabili per la validazione della garanzia.
• Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito quanto).
• Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della stufa stessa.
• Non bagnare la stufa, non avvicinarsi alle parti elettriche con le mani bagnate.
• Non inserire riduzioni sui tubi di scarico fumi.
• La stufa deve essere installata in locali adeguati alla prevenzione antincendio e dotati di tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.
• IN CASO DI FALLITA ACCENSIONE, NON RIPETERE L'ACCENSIONE PRIMA DI AVERE SVUOTATO IL CROGIOLO.

INFORMAZIONI GENERALI

La stufa KIKKA PLUS è progettata per produrre aria calda utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente.

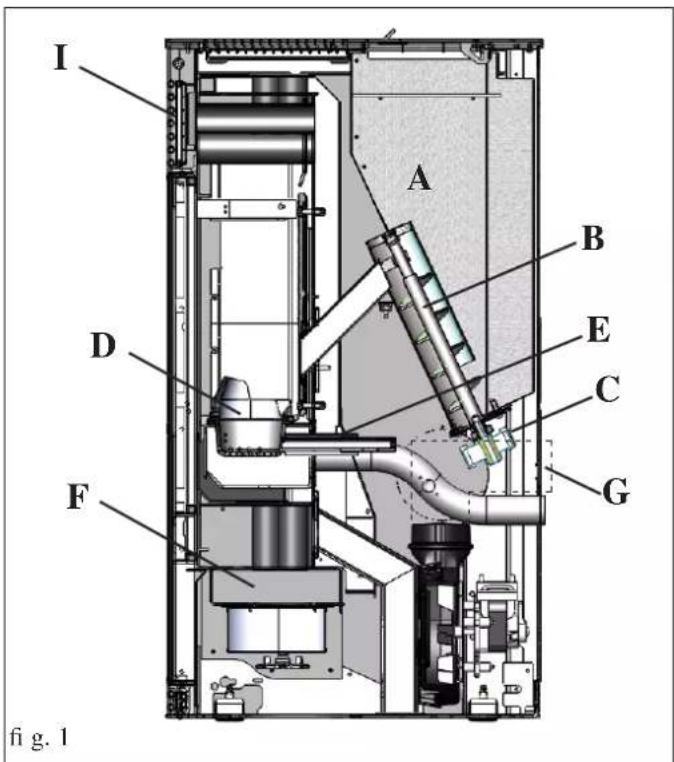

Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla fi gura 1).

Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio (A) c, tramite una coelca (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite l'estrattore fumi (F).

I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso estrattore (F), ed espulsi dal bocchettone (G) con possibilità di raccordo sul retro, sul fi anco sinistro e sul top della stufa (vedi pag. 12).

La stufa KIKKA PLUS è progettata per distribuire l'aria calda prodotta, sia nel locale di installazione e sia in altri locali della casa. Per poter canalizzare l'aria calda, in altri locali, è necessario applicare i seguenti Kit optionali (maggior dettagli a pag. 13-14).

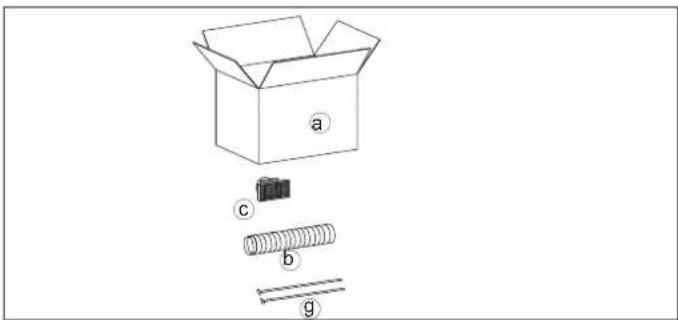

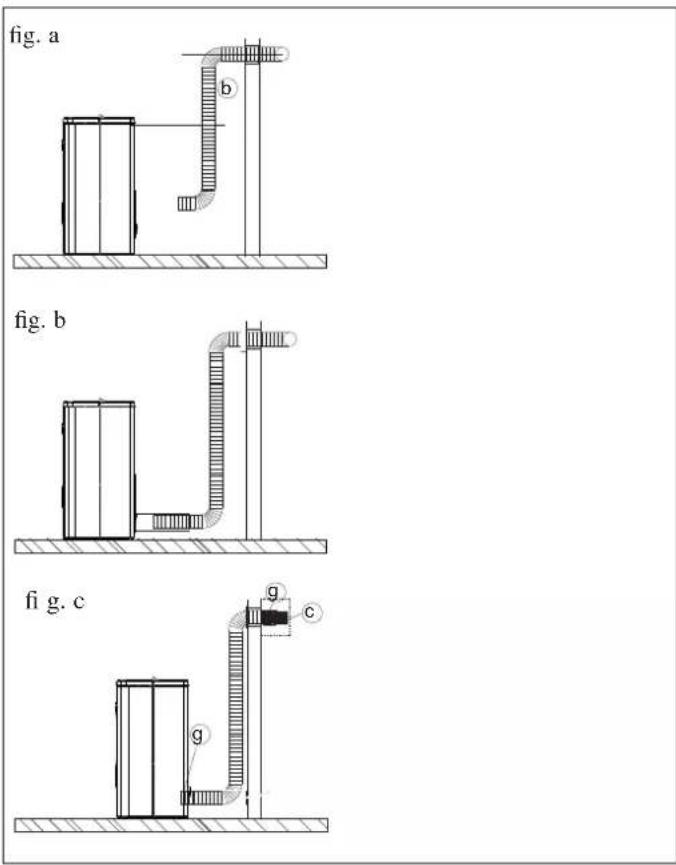

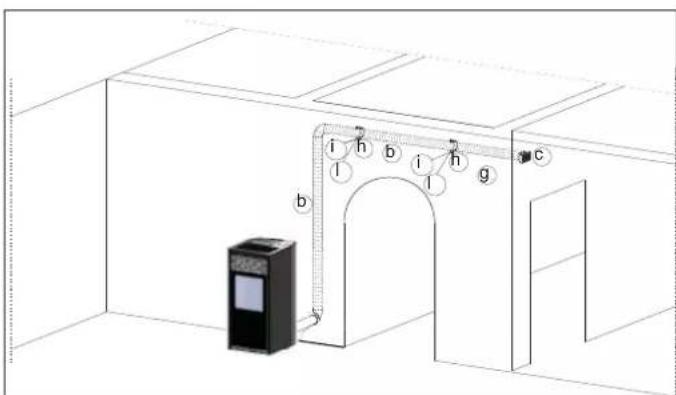

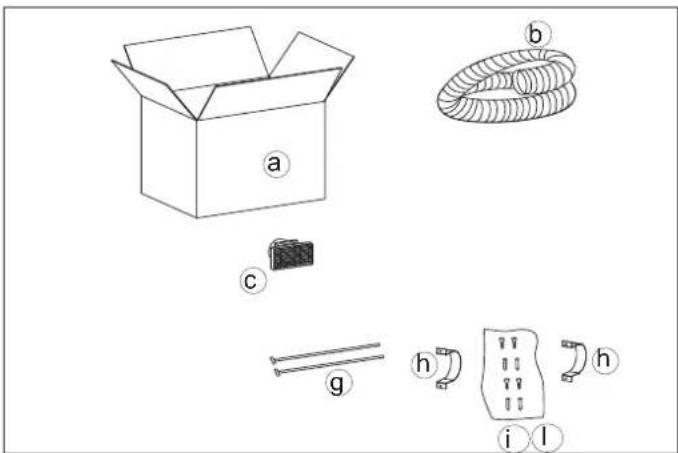

• KIT CANALIZZAZIONE N° 12 per distribuire l'aria calda anche in un locale attiguo
• KIT CANALIZZAZIONE N° 12 BIS per distribuire l'aria calda anche in un locale remoto.

Il focolare, rivestito in acciaio/ghisa, è chiuso frontalmente da un'antina in vetro ceramico.

La quantità di combustibile, l'estrazione fumi, l'alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software, al fi ne di ottenere una combustione ad alto rendimento e basse emissioni.

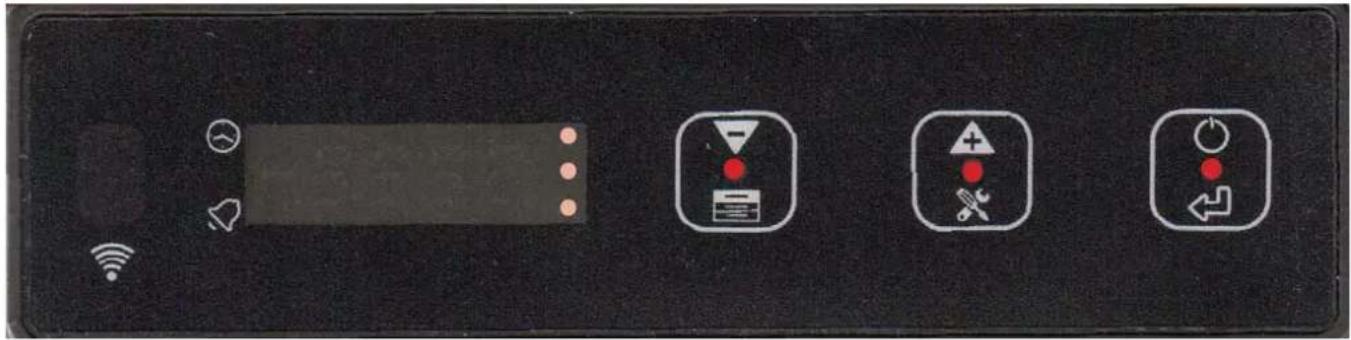

Le principali fasi possono essere gestite tramite pannello sinottico o telecomando fornito optional.

La stufa è dotata di una presa seriale per collegamento con cavetto optional (cod. 640560) a dispositivi di accensione remota (quali combinatori telefonici, cronotermostati cct.).

I A B D E C F G fig. 1

INFORMAZIONI GENERALI

• SCHEDA ELETTRONICA

VENTLAzione CANALIZZATA INTERNA Modulo Timer Batteria CR 1632 M ESP FUMI VENTLAzione P TM RES ACCENSIONE FUSE 2(T)A M COCLEA CONSOLE PRESA SERIALC RS32 SONDA FUMI INTO SONDA AMBIENTE VENTLAzione

DISPOSITIVI di SICUREZZA

• SONDA FUMI:

Posta sullo scarico fumi ne rileva la temperatura.

In funzione dei parametri impostati controlla le fasi di accensione, lavoro e spegnimento.

- PRESSOSTATO

Posto nella zona aspirazione fumi, interviene nel caso di depressione nel circuito fumi (es: canna fumaria ostruita) interropendo la caduta del pellet.

Blocca il caricamento del pellet provocando lo spegnimento della stufa.

• TERMOSTATO DI SICUREZZA

Posto sotto il serbatoio del pellet, interviene nel caso in cui la temperatura all'interno della stufa è troppo elevata.

Blocca il caricamento del pellet provocando lo spegnimento della stufa.

PORTA SERIALE

Sull'uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare dal CAT (Centro assistenza tecnica) un optional per il controllo delle accensioni e spegnimenti, es. termostato ambiente. L'uscita seriale si trova sul retro della stufa.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 1632).

Il suo malfunzionamento è conseguente a normale usura (non considerabile difetto di prodotto). Per maggiori riferimenti, contattare il CAT (Centro assistenza tecnica) che ha effettuato la 1° accensione.

FUSIBILE

sulla presa con interruttore posta sul retro della stufa, sono inseriti due fusibili, di cui uno funzionale * e l'altro di scorta**.

Ø 4 cm aria combustione Ø 8 cm canalizzazione aria calda Ø 8 cm uscita fumi 12,5 12 7,5 16 29 34

PIANTA

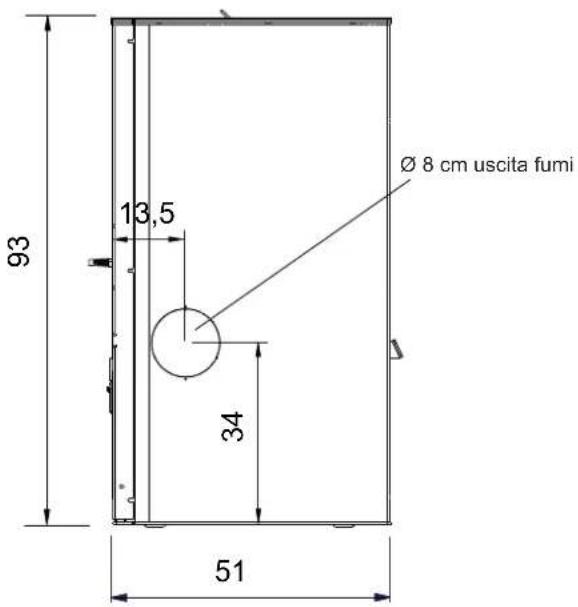

Ø 8 cm uscita fumi 13,5 93 34 51

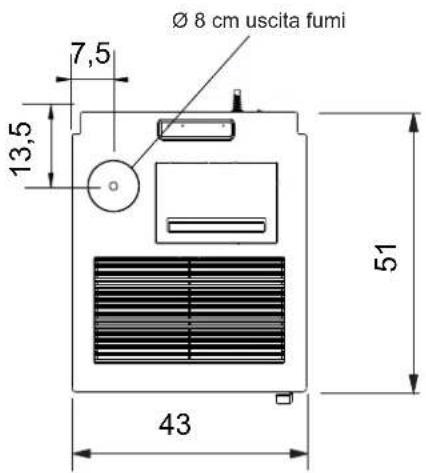

Ø 8 cm uscita fumi 7,5 13,5 51 43

INFORMAZIONI GENERALI

CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785 (per altri valori vedi DoP a pag. 9)
	Potenza Nominale Potenza	Ridotta
Potenza termica utile 8 2,5 kW
Rendimento / Effi cienza 91,5 92,5 %
Emissione CO al 13% O_2	0,013 0,051 %
Temperatura fumi 133 80 °C
Consumo combustibile 1,8 0,6 kg/h
Capacità serbatoio	15		kg
Tiraggio	12 - 5	10 - 3	Pa
Autonomia	7	20	ore
Volume riscaldabile *	210		m^3
Diametro condotto fumi (maschio)	80		mm
Diametro condotto presa aria (maschio)	40		mm
Peso con imballo	146		kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA che deve comunque rispettare le indicazioni della presente scheda e delel norme di installazione di ogni prodotto
	Potenza Nominale Potenza Ridotta
Potenza termica utile 8 2,5 kW
Temperatura uscita fumi allo scarico	160 96 °C
Tiraggio minimo	0 - 5		Pa
Portata fumi	5,7 3,2	g/s

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
* E' importante tenere in considerazione anche la collocazione della stufa nell'ambiente da da riscaldare.

CARATTERISTICHE ELETTRICHE
Alimentazione	230Vac +/- 10% 50 Hz
Potenza assorbita media	120 -150 W
Potenza assorbita in accensione 400 W
Protezione su scheda elettronica *	Fusibile 2AT, 250 Vac

N.B.

1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere fatte da personale qualificato. (prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica)
3) In caso di problemi alla rete elettrica consultare un elettricista per valutare l'installazione di un gruppo di continuità di almeno 800 Va a onde sinusoidali. Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto.

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato. EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso e a suo insindacabile giudizio.

INFORMAZIONI GENERALI

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikamin S.p.A. 2020 Lainale (III) - Via Mascegni 7
Tel: [phone]
Fax [phone]
[e-mail]
www.adikam.com

Capitale € 4.100.000 int. vers.
Sede legale:
20123 Milano, Via Vincenzo Mori 47
Reg. imp. di Milano 10/1822/0192
RSEA II 575860 Crd. Electric e
Coo, Ficale e Parida NA 00192220192

Dichiarazione di prestazione

In accordo al Regolamento (UE) N. 305/2011

N. EK114

1. Codice identificativo unico del prodotto-tipo ZARA PLUS

2. Modelli (Art 11-4) KIKKA PLUS
3. Usi previsti del prodotto conformemente alla relativa specifica tecnica armonizzata	Apparecchio per il riscaldamento domestico, alimentato con pellet di legno, senza la produzione di acqua calda
4. Nome o marchio registrato del fabbricante (Art 11-5)	EDILKAMIN S.p.A.Via Mascagni, 7 - 20020 Lainate (MI)tel. [phone] - [e-mail]
5. Nome e indirizzo del mandatario (Art 12-2)
6. Sistema di valutazione e verifica della costanza della prestazione (Allegato 5)	System 3 e System 4
7. Laboratorio notificatoNumero rapporto di prova (in base al System 3)	IMQprimacontrol - NB1881CPR-13-019 51

8. Prestazioni dichiarate
Specifica tecnica armonizzata EN 14785-2006
Caratteristiche essenziali Prestazioni
Resistenza al fuoco AI
Distanza da materiali combustibili(distanza minima in mm)
Rischio fuciuscita combustibile Conforme
Emissione prodotti della combustioneCO (rif. al 13% O_2 )NOx (rif. al 13% O_2 )OGC (rif. al 13% O_2 )Polverl (rif. al 13% O_2 )	Carico nominale162 mg/Nm ^3 - 0,013%141 mg/Nm ^2 2 mg/Nm ^1 10 mg/Nm ^2	Carico ridotto640 mg/Nm ^3 - 0,051%98 mg/Nm ^3 9 mg/Nm ^1 4 mg/Nm ^3
Temperatura superficiale Conforme
Sicurezza elettrica Conforme
Accessibilità e pulizia Conforme
Massima pressione di esercizio - bar
Resistenza meccanica (per sorreggere il camino)	NPD (Nessuna Prestazione Dichiarata)
Prestazioni termichePotenza nominale/ridottaPotenza resa all'ambientePotenza resa all'acqua	Carico nominale8 kW8 kW- kW	Carico ridotto2,5 kW2,5 kW- kW
Rendimento	91,5 %	92,5 %
Temperatura fumi	T[133°C]	T[80°C]

1. La prestazione del prodotto di cui ai punti 1 e 2 è conforme alle prestazioni dichiarate di cui al punto 8
   Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.
   Firmato a nome e per conto di Edilkamin S.p.A. da:
   Lainate, 22/19/2014
   Amministratore Delegato
   Dott. Stefano Borsatti

• CERTIFICAZIONI E BENEFICI \*

* Vista la variabilità degli stessi nel tempo nei vari Paesi, verifi care volta per volta.

Tale scritta ha valore indicativo all'anno di redazione della presente scheda (vedere edizione in ultima pagina).

ITALIA: ammessa in Lombardia ai sensi del D.G.R n° 1118-2013

ammessa nelle Marche ai sensi della Legge Regionale n° 3 del 2012

ammessa al conto termico con coeff. 1,5 (vedi sul sito

www.edilkamin.com; quanto puoi risparmiare nelle varie zone)

ammessa alla detrazione del 50% ; 65 % (verifi care le condizioni di accessibilità esterne al prodotto)

FRANCIA: iscritta Flamme Verte

GERMANIA: conforme Bimsch

SVIZZERA: conforme VKF

INSTALLAZIONE

NOTE GENERALI

In Italia è necessario fare riferimento alla norma dichiarazione di conformità ai sensi del D.M. 37/2008 (ex L. 46/90) e secondo le norme UNI 10683 e UNI 10412-2.

In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

In Italia la stufa NON deve essere installata nello stesso ambiente in cui si trovano apparecchi da riscaldamento a gas del tipo B (es. caldaie a gas, stufe e apparecchi asserviti da cappa aspirante - rif. UNI 10683 e 7129).

In generale la stufa potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparecchi oppure esserne infl uenzata.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interrutto magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa. L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non effi cienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico.

La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

In caso di problemi alla rete elettrica consultare un elettricista per valutare l'installazione di un gruppo di continuità di almeno 800 VA a onde sinusoidali.

PRESA D'ARIA (da realizzare inderogabilmente)

É indispensabile che venga predisposta dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80 cm², che garantisca suffi ciente alimentazione di aria per la combustione.

In questo caso NON è possibile posizionare la stufa adiacente ad una parete.

In alternativa, è possibile prelevare l'aria per la stufa direttamente dall'esterno attraverso un prolungamento in acciaio del tubo di diametro 4 cm ubicato sullo schienale della stufa stessa. Il tubo, nella parte esterna del prodotto, deve essere di lunghezza inferiore a 1 metro e non deve presentare curve.

In ogni caso lungo tutto il percorso il condotto presa aria deve essere garantita una sezione libera almeno di 12 cm ^4 .

Il terminale esterno del condotto presa aria deve terminare con un tratto a 90° gradi verso il basso o con una protezione anti-vento ed essere protetto con una rete anti insetti che comunque non riduca la sezione passante utile di 12 cm².

POSIZIONAMENTO E DISTANZE DI SICUREZZA PER ANTINCENDIO

Per il corretto funzionamento, la termostufa deve essere posizionata in bolla.

Verifi care la capacità portante del pavimento.

La stufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati e sul retro di 20 cm dai materiali infi ammabili.
• davanti alla stufa non possono essere collocati materiali infi ammabili a meno di 80 cm.

Se non risultasse possibile rispettare le distanze sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare ogni rischio di incendio.

In caso di collegamento con parete in legno o altro materiale infi ammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

INSTALLAZIONE

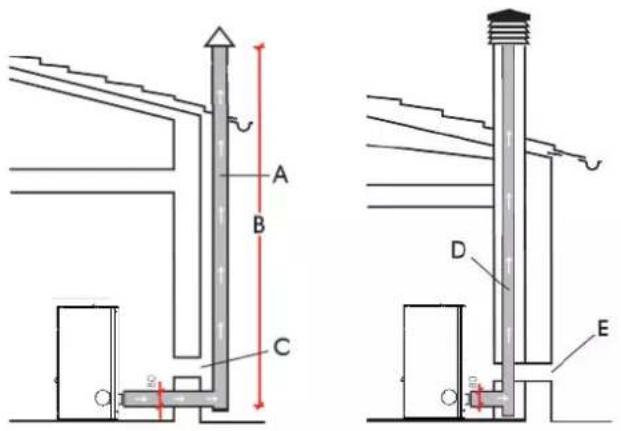

SCARICO FUMI

Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune con altri dispositivi)

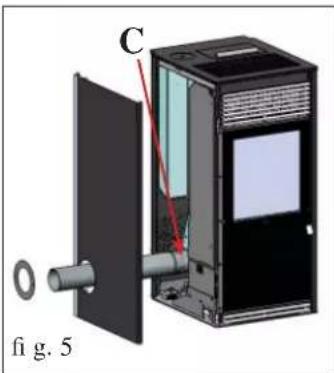

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm uscita sul retro, sul fi anco sinistro o superiormente.

Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certifi cati EN 1856. Il tubo deve essere sigillato ermeticamente.

Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammeso può avere lunghezza fi no a 2 m. E' possibile un numero di curve con ampiezza max. 90° (rispetto alla verticale) fi no a tre.

E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale di almeno 1,5 mt e un terminale antiven-to (riferimento UNI 10683).

Il condotto verticale può essere interno o esterno.

Se il canale da fumo è all'esterno deve essere coibentato adeguatamente.

Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi.

Se la canna fumaria esistente è più grande di ø 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio ø 80 mm).

Tutti i tratti del condotto fumi devono essere ispezionabili.

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verifi care se nella propria nazione esiste una normativa al riguardo).

L'assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo.

Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina.

La stufa è progettata per funzionare con qualsiasi condizione climatica.

Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento la stufa.

In questo caso non far funzionare l'apparecchio con le sicurezze disabilitate, se il problema dovesse persistere contattare il

Centro Assistenza Tecnica autorizzato Edilkamin.

CASI TIPICI

Fig. 1

Fig.

A: canna fumaria in acciaio coibentata ai sensi EN 1856

B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto

C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)

D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione al di sopra del colmo tetto ed al di fuori delle zone di refl usso (vedi norma UNI 10683).

INSTALLAZIONE

KIKKA PLUS è predisposta per il collegamento del tubo di uscita fumi dal retro, dal top e dal fi anco sinistro.

La fi g. 1 rappresenta la stufa nello stato in cui si trova dopo essere stata sballata.

PER PERMETTERE QUALSIASI SOLUZIONE DI COLLEGAMENTO DELL' USCITA FUMI ALLA CANNA FUMARIA E' NECESSARIO RIMUOVERE IL FIANCO METALLICO SINISTRO.

Per i collegamenti procedere come segue:

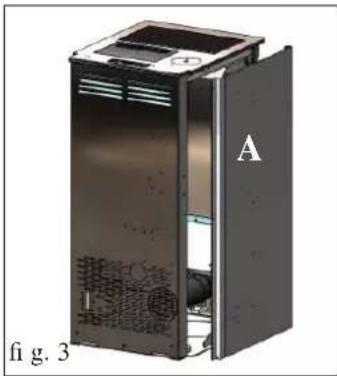

- Smontare il fianco metallico sinistro (A - fig. 3) rimuovendo le tre viti posteriori (B - fi g. 2).

A questo punto scegliere il collegamento del tubo di uscita fumi necessario.

COLLEGAMENTO USCITA FUMI DAL RETRO

Montare il gomito di raccordo (C - fi g. 4) con fascetta forniti in dotazione sul bocchettone della chiocciola fumi.

Collegare il tubo uscita fumi laterale (non in dotazione) al gomito di raccordo di cui sopra.

In questo caso è suffi ciente far passare il tubo uscita fumi (non in dotazione) attraverso il foro presente nella parte inferiore dello schienale in lamiera.

Montare il gomito di raccordo (C - fi g. 5) con fascetta forniti in dotazione sul bocchettone della chiocciola fumi.

Collegare il tubo uscita fumi laterale (non in dotazione) al gomito di raccordo di cui sopra.

Asportare il diaframma pretagliato dal fi anco in lamiera laterale (fi g. 5) per consentire il passaggio del tubo uscita fumi (non in dotazione).

Completare l'operazione fi ssando il rosone di chiusura in dotazione (D - fi g. 6) mediante viti in dotazione, dopo aver rimontato il fi anco in metallo.

N.B.: il fissaggio del rosone e del fianco in lamiera deve avvenire dopo aver effettuato il fissaggio definitivo della canna fumaria

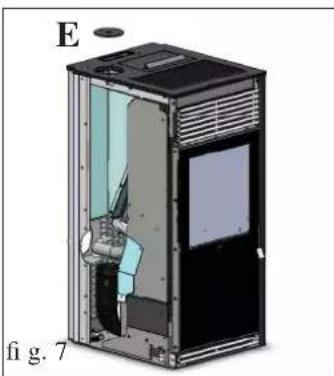

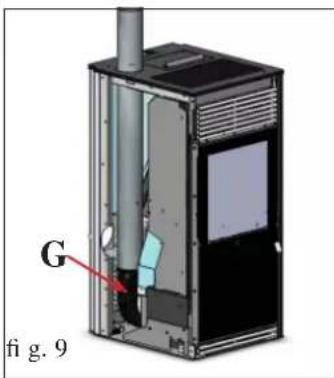

Rimuovere il coperchio in metallo (E - fi g. 7) ed eliminare, con una pinza, le tre linguette (F - fi g. 8) in modo da permettere il passaggio del tubo uscita fumi.

Collegare il tubo uscita fumi (non in dotazione) posteriore al bocchettone della chioccola fumi (G - fi g. 9) mediante fascetta in dotazione.

UNA VOLTA TERMITA L'OPERAZIONE DI COLLEGAMENTO DEL TUBO USCITA FUMI ALLA CANNA FUMARIA RIMONTARE IL FIANCO METALLICO

CANALIZZAZIONE ARIA CALDA

KIT 12 (cod. 778150)

PER CANALIZZARE L'ARIA CALDA IN UN LOCALE

ATTIGUO OLTRE A QUELLO DI INSTALLAZIONE

Composizione:

a	Scatola n° 1
b	Tubo ∅ 8 n° 1
c	Bocchetta terminale n° 1
g	Fascetta bloccaggio tubi n° 2

N.B.:

LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHE-RA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

Procedimento:

• Defi nire il posizionamento della stufa rispetto la muratura (fi g. a).
• Sistemare la stufa nella posizione defi nitiva.
• Estendere il tubo di alluminio (b) per la canalizzazione dell'aria calda.
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (fig. c) fissandolo con fascetta (g).
• Installare la bocchetta terminale (c) al termine del tubo in alluminio tramite fascetta (g) (fi g. c) nel locale da riscaldare.

a	Scatola n° 1
b	Tubo ∅ 8 n° 1
c	Bocchetta terminale n° 1
g	Fascetta bloccaggio tubi n° 2
h	Collare a muro n° 2
i	Viti n° 4
l	Tasselli n° 4

• Defi nire il posizionamento della stufa rispetto alla muratura (fi g. a).
• Sistemare la stufa nella posizione defi nitiva.
• Estendere il tubo di alluminio (b) per la canalizzazione dell'aria calda.
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (fig. c) fissandolo con fascetta (g).
• Installare la bocchetta terminale (c) nel locale da riscaldare e il relativo tubo in alluminio (b) fi ssandolo con il collare a muro (h) ed i tasselli con viti (i-l).

fig. a b fig. b fig. c g c

i h b i h g c b l l g

ISTRUZIONI D'USO

La messa in servizio, la prima accensione ed il collaudo devono essere eseguiti da un centro assistenza autorizzato Edilkamin (CAT) nel rispetto della norma UNI 10683.

Detta norma indica le operazioni di controllo da eseguire al fi ne di accertare il corretto funzionamento del sistema.

Il CAT provvederà anche a tarare la stufa in base al tipo di pellet e alle condizioni di installazione attivando così la garanzia.

La mancata prima accensione da parte di un C.A.T. autorizzato Edilkamin non consente l'attivazione della garanzia.

Per informazioni consultare il sito www.edilkamin.com

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verifi care:

• La corretta installazione.
• L'alimentazione elettrica.
- La chiusura della porta, che deve essere a tenuta ermetica
- La pulizia del crogiolo.
- La presenza sul display dell'indicazione di stand-by (data, potenza o temperatura lampeggianti).

CARICAMENTO DEL PELLET NEL SERBATOIO

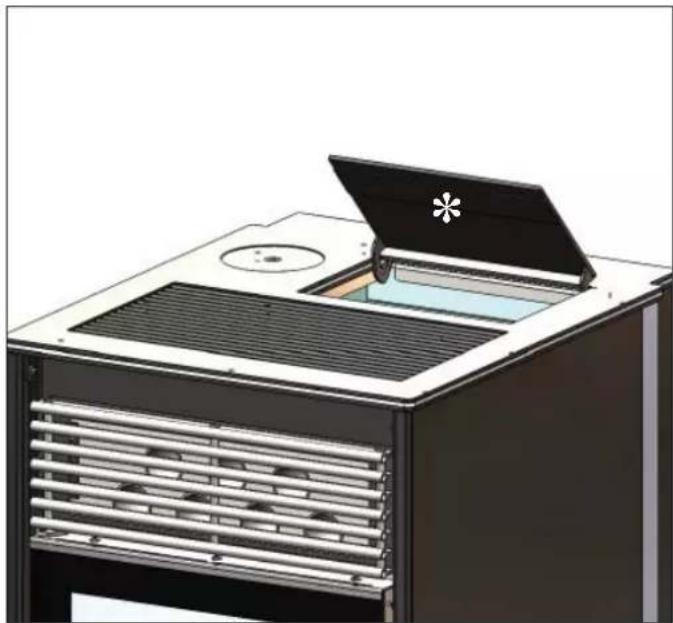

Per accedere al serbatoio aprire il portellino * (fig. 1).

N.B.:

1) Durante questa operazione NON APPOGGIARE MAI il sacchetto di pellet sulla griglia superiore, evitando così che il sacchetto di plastica con il calore possa rovinare la vernice del top.

2) Utilizzare apposito quanto in dotazione se si carica la stufa mentre è in funzione e quindi calda.

NOTA sul combustibile.

KIKKA PLUS è progettata e programmata per bruciare pellet di legno di diametro di 6 mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro.

L'impicgo di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri

lunghezza massima : 40 mm

umidità massima : 8 %

resa calorica : 4100 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una specifi ca taratura della termostufa, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1° accensione.

L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcamento del vetro, incombusti, ...

Una semplice analisi del pellet può essere condotta visivamente: Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranci.

ISTRUZIONI D'USO

PANNELLO SINOTTICO

	Tasto Diminuzione valore, Informazioni Sistema e Programmazione Veloce
	Tasto Aumenta valore, Visualizzazione Parametri e Menu
	Tasto “Invio/Conferma” e ON/OFF
	Funzionamento Programmazione oraria (cronotermostato)
	Lampeggiante → Pressione tasto. Acceso → Allarme in corso
	Indicizzazione in Visualizzazione Parametri
	Indicizzazione in Visualizzazione Parametri
	Indicizzazione in Visualizzazione Parametri
	Led se acceso indica la possibilità di agire sul tasto per diminuire il valore o il campo selezionato
	Led se acceso indica la possibilità di agire sul tasto per aumentare il valore o il campo selezionato
	Led se acceso indica lo stato del Sistema (Acceso/Spento/in Spegnimento)

ISTRUZIONI D'USO

LOAD - RIEMPIMENTO COCLEA (a stufa spenta oFF - Funzione NON disponibile con programmazione oraria attiva)

La ricarica del condotto di trasporto del pellet (coclea) si rende necessaria solo nel caso di stufa nuova (in fase di prima accensione) oppure se la stufa è rimasta completamente senza pellet.

Per attivare tale ricarica premere il tasto è qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fino a quando si visualizza a display la scritta “Menù”.

Confermare con il tasto [icon] orrere all'interno del Menù,

tramite il tasto a quando si visualizza a display la

scritta “Load” e confermare con il tasto Confermando l’opzione “Load” si ritorna automaticamente alla schermata principale e la stufa viene forzata alla specifi ca fasc “Load” della durata di 240 secondi.

Per interrompere anzitempo agire sul tasto indolo premuto per qualche secondo. La stufa ritornerà così alla fase "oFF". Il sottomenu "Load" è disponibile all'utenza solo se la stufa è spenta.

ACCENSIONE

Premendo il tasto visualizza a display la scritta "Load" (questa è la fase di precarico in accensione). In automatico, si visualizzerà a display, prima la scritta "Strt" e poi, quando sarà completata l'accensione del pellet, la scritta "FirE".

A questo punto l'accensione della stufa è completata e può funzionare in modalità manuale oppure in modalità automatica.

SPEGNIMENTO

Premendo il tasto per qualche secondo si avvia la fase di spegnimento.

Durante la fase di spegnimento si visualizzano a display le scritte “doWn” e “cool”.

Non sarà possibile riaccendere la stufa, terminata la fase di spegnimento il sistema si riposiziona automaticamente in stand-by (si visualizza a display la scritta oFF).

IMPOSTAZIONE MANUALE/AUTOMATICO

Premere il tasto «La qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta “Menù”.

Confermare con il tasto frere all'interno del Menù

tramite il tasto quando si visualizza a display la

scritta “Auto”, confermare con il tasto Per impostare il funzionamento in AUTOMATICO preme

re il tasto 📄 visualizza a display la scritta “A on”,

confermare con il tasto Per impostare il funzionamento in MANUALE premere il tasto si visualizza a display la scritta “A off”, conferma re con il tasto

A questo punto si visualizza a display la scritta "Auto", scor

rere all'interno del Menù tramite il tasto quando si visualizza a display la scritta "quit" confermare con il

tasto 📄, scorrere tramite il tasto 📆 fino a quando si visualizza a display la scritta “quit”, confermare con il tasto

REGOLAZIONE AUTOMATICA

Premendo brevemente il tasto si visualizza a display il SET AMBIENTE impostando il valore in cui si vuole far lavorare la stufa.

Per attivare il funzionamento in automatico impostare la funzione "A on" come descritto nel paragrafo precedente.

REGOLAZIONE MANUALE

Premendo brevemente il tasto si visualizza a display il

SET AMBIENTE, premendo brevemente il tasto visualizza a display il SET POTENZA.

E' possibile aumentare la potenza desiderata (da P1 a P5) pre

mendo il tasto che pre diminuirla premendo il tasto

Per attivare il funzionamento in manuale impostare la funzione "A off" come descritto nel paragrafo precedente.

In entrambe le regolazioni premendo brevemente il tasto si visualizza a display la schermata principale.

Se entro un determinato lasso di tempo non avviene alcuna pressione di tasti, a display apparirà in automatico la schermata principale.

FUNZIONE ECO STOP

Premendo brevemente i tasti

a display la scritta “E on” (funzione attiva) oppure “Eoff” (funzione disattiva).

Per attivare la funzione ECO STOP premere il tasto visualizza a display la scritta "Eon" e confermare con il tasto

Per disattivare la funzione ECO STOP premere il tasto visualizza a display la scritta "Eoff" e confermare con il tasto

E' attivabile solo in modalità automatico ("A on").

E' una funzione adatta in presenza di installazioni della stufa in ambienti di piccola metratura oppure, nelle mezze stagioni, dove il funzionamento in potenza minima procura comunque un eccessivo riscaldamento.

Questa funzione, gestita in automatico, permette di spegnere la stufa al superamento della temperatura ambiente desiderata.

Quando la temperatura nell'ambiente torna a scendere al di sotto del valore impostato, la stufa si riaccende automaticamente.

ISTRUZIONI D'USO

IMPOSTAZIONE VENTILAZIONE

Premere il tasto è qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta "FAn1" e confermare con il tasto

Questo sotto menù consente di variare la velocità di ventilazione.

Con i tasti po le impostare la velocità manualmente da 0 a 10 oppure impostare la velocità in automatico ("Auto").

IMPOSTAZIONE DATA E ORA

Premere il tasto è qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta “Menù”.

Confermare con il tasto correre all'interno del Menù

tramite il tasto 📄 quando si visualizza a display la scritta “Time” (per impostare orario) oppure la scritta “Date”

(per impostare data) e confermare con il tasto

Una volta selezionata l'impostazione "Time", si può accedere al sottomenu dedicato al settaggio delle ore ("Hour") e dei minuti ("Min").

Per incrementare\diminuire ore e/o minuti utilizzare sempre i

tasti

Confermare con il tasto

Per ritornare alla visualizzazione del Menu precedente selezionare "quit".

e premere il tasto fino la scritta "quit" e confermare

Confermare con il tasto 📋 e premere il tasto 📋 fino quando si visualizza a display la scritta “quit” e confermare

con il tasto

Una volta selezionata l'impostazione "Date", si può accedere al sottomenu dedicato al settaggio del giorno ("Days"), mese ("Mont") e anno ("Year").

Per incrementare\diminuire ore e/o minuti utilizzare sempre i

Confermare con il tasto

Per ritornare alla visualizzazione del Menu precedente selezionare "quit".

Confermare con il tasto 📄 e premere il tasto 📋 fino a quando si visualizza a display la scritta “quit” e confermare

con il tasto

IMPOSTAZIONE CANALIZZAZIONE

Premere il tasto qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta "FAn2" e confermare con il tasto

Le regolazioni possibili per la canalizzazione sono le stesse che per la ventilazione.

ATTIVAZIONE CRONOTERMOSTATO

Premere il tasto qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta "Menù".

Confermare con il tasto correre all'interno del Menù,

premere il tasto a quando si visualizza a display la

scritta "ProG" e confermare con il tasto

Per attivare il cronotermostato premere il tasto sua

lizza a display la scritta "P on" e confermare con il tasto

A questo punto si visualizza a display il led del cronotermosta

to attivo

Per disattivare il cronotermostato premere il tasto visualizza a display la scritta "P off" e confermare con il tasto

A questo punto si visualizza a display la scritta "ProG", scor

rere all'interno del Menù, premere il tasto a quando si visualizza a display la scritta "quit", confermare con il

tasto e premere il tasto scorrere fino a quando si visualizza a display la scritta “quit” e confermare con il tasto

ISTRUZIONI D'USO

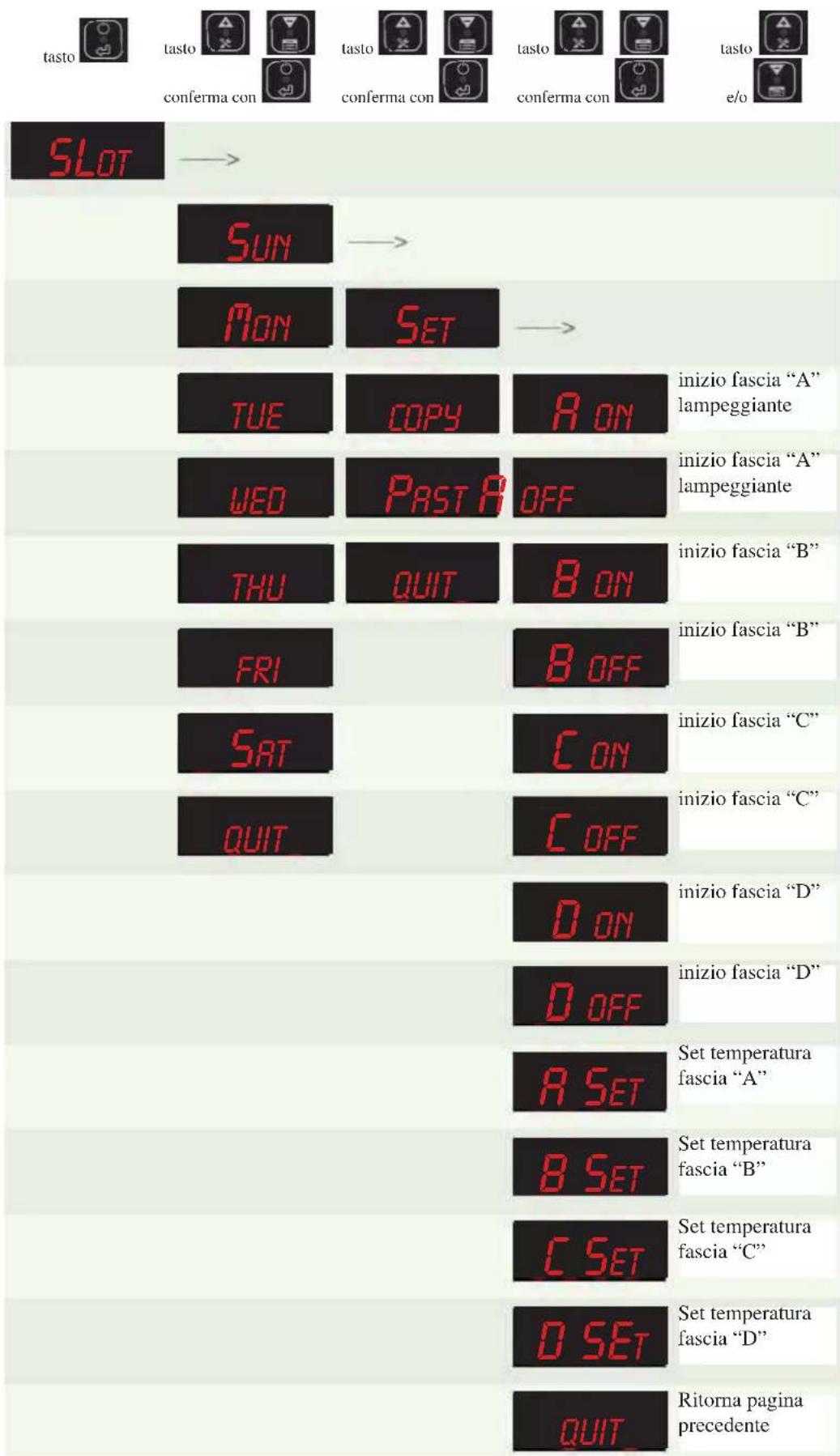

IMPOSTAZIONE CRONOTERMOSTATO

Premere il tasto è qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta "SLot" e confermare con il tasto

Questo sotto menù consente di impostare le varie fascie orarie per il corretto funzionamento del sistema in programmazione oraria attiva (P on).

Per attivare la funzioni vedere paragrafo precedente.

Con i tasti è arà per il bile selezionare il giorno della settimana, impostare gli orari di accensione e spegnimento della stufa.

Con il tasto possibile confermare le impostazioni (giorno della settimana, orari di accensione e spegnimento della stufa).

Selezionando, come descritto sopra, il giorno della settimana impostare “SET” e confermare.

Per il giorno della settimana selezionato si può impostare accensione “on A”, spegnimento “off A” e il set ambiente “SEt A”. E’ possibile effettuare fi no a quattro programmazioni giornaliere (A, b, c, d).

ATTENZIONE: nel caso in cui non si volesse utilizzare tutte le fascie orarie previste per la giornata, inserire l'accensione e lo spegnimento con lo stesso orario.

Per velocizzare le operazioni di programmazione è possibile copiare la programmazione giornaliera anche per gli altri giorni della settimana.

Selezionare il giorno della settimana che si vuole copiare,

confermare, selezionare poi a display la scritta “coPy” e confermare.

Selezionare il giorno della settimana in cui si vuole copiare la programmazione giornaliera, confermare.

Con i tasti e zionare a display la scritta "PASt" e confermare.

REGOLAZIONE FIAMMA

Si consiglia la modifi ca di tale impostazione solo a cura del CAT (Centro Assistenza Tecnica Edilkamin).

Consente di correggere la taratura della stufa e modifi cando la velocità della ventola fumi e del motore coclea.

Premere il tasto qualche secondo e scorrere nei parametri del display tramite lo stesso tasto fi no a quando si visualizza a display la scritta "PELL" e confermare con il tasto

Con i tasti impostare e impostare nel seguente modo:

PARAMETRO FIAMMA
0 DEFAULT
1++
2	+
-1-
-2--

Confermare con il tasto

ISTRUZIONI D'USO

ESEMPI DI PROGRAMMAZIONE

tasto conferma con Tasto conferma con tasto conferma con tasto e/o SLOT → SUN → MON SET → TUE COPY R ON inizio fascia "A" Lampeggiante WED PAST OFF inizio fascia "A" lampeggiante THU QUIT B ON inizio fascia "B" FRI B OFF inizio fascia "B" SAT C ON inizio fascia "C" QUIT C OFF inizio fascia "C" D ON inizio fascia "D" D OFF inizio fascia "D" R SET Set temperatura fascia "A" B SET Set temperatura fascia "B" C SET Set temperatura fascia "C" D SET Set temperatura fascia "D" QUIT Ritorna pagina precedente

ISTRUZIONI D'USO

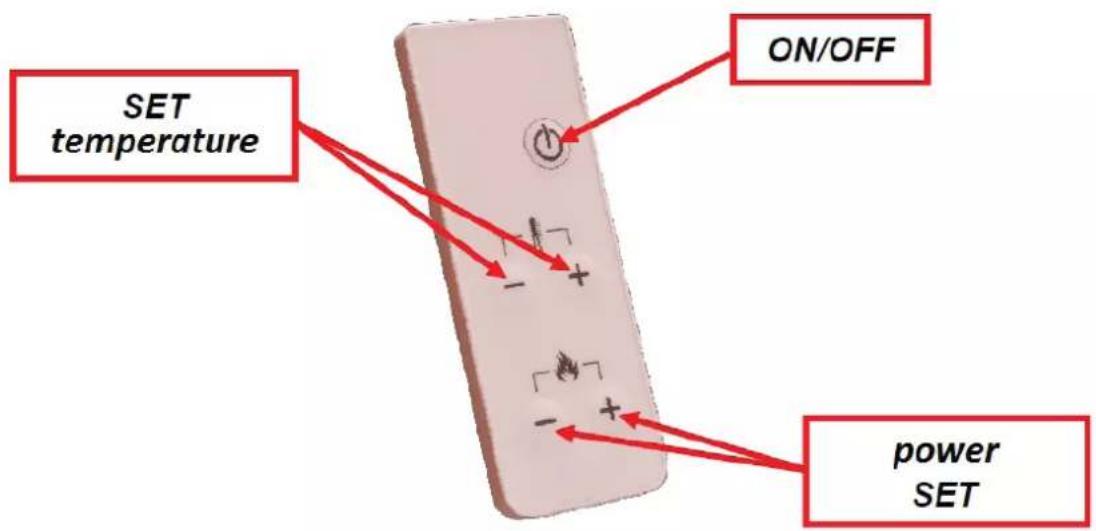

Il pannello display dispone di un ricevitore IR.

Quando il pannello è nella schermata di visualizzazione principale vengono accettati i segnali del telecomando col quale si può:

- Accendere/Spegnere la stufa tramite il pulsante ON/OFF di fi gura.

• Aumentare/Diminuire il Set Temperatura Ambiente tramite i pulsanti sopra evidenziati.
• Aumentare/Diminuire il Set Potenza tramite i pulsanti sopra evidenziati.

Negli ultimi due casi il display lampeggia come durante le altri fasi di programmazione.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

MANUTENZIONE

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa.

LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

N.B.:

• E' vietata ogni modifi ca non autorizzata
• Utilizzare pezzi di ricambio raccomandati dal costruttore
• L'impiego di componenti non originali implica la decadenza della garanzia

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica.

• Deve essere effettuata con l'aiuto di un aspirapolvere
  • L'intera procedura richiede pochi minuti (vedi optional a pag. 26).

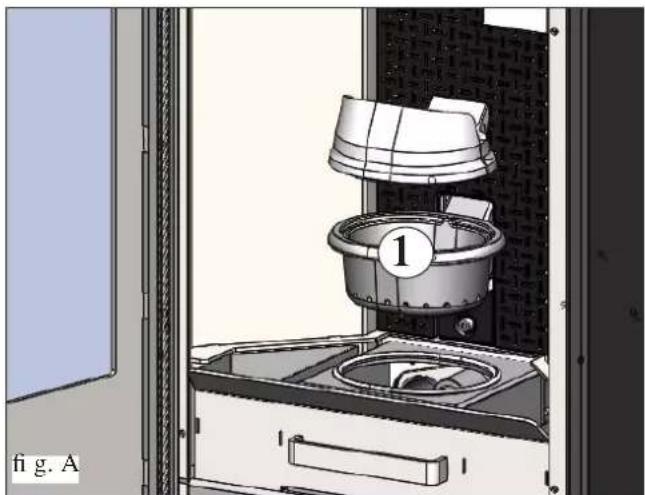

• Aprire l'antina, estrarre il crogiolo (1 - fi g. A) e rovesciare i residui nel cassetto cenere (2 - fi g. B).

• NON SCARICARE I RESIDUI DELLA PULIZIA NEL SERBATOIO DEL PELLET.
- Estrarre e svuotare il cassetto cenere (2 - fi g. B) in un contenitore non infi ammabile (la cenere potrebbe contenere parti ancora calde e/o braci).
- Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
- Togliere il crogiolo (1 - fi g. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori.
- Aspirare il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua sede.
- Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici

ATTENZIONE:

ASSICURARSI CHE IL CASSETTO CENERE SIA BEN POSIZIONATO NELLA PROPRIA SEDE

MANUTENZIONE SETTIMANALE

- Estrarre il cielino (3 - fig. C) e rovesciare i residui nel cassetto cenere (2 - fig. B). Il cielino è un componente soggetto ad usura, Edilkamin non potrà rispondere di rotture dello stesso, tanto più se la rottura è dovuta durante l'estrazione o il riposizionamento dello stesso nella sua sede.

MANUTENZIONE MENSILE

Nel caso di collegamento dell'uscita fumi dal top (vedi pag. 8) pulire l'interno del gomito di raccordo rimuovendo l'ispezione (4 - fi g. D).

MANUTENZIONE STAGIONALE

(a cura del CAT - centro assistenza tecnica)

Consiste nella:

• Pulizia generale interna ed esterna
• Pulizia accurata dei tubi di scambio orizzontali posti all'interno della griglia uscita aria calda ubicata nella parte alta del frontale della stufa
• Pulizia accurata e disincrostazione del crogiolo e del relativo vano
• Svuotamento del serbatoio pellet e aspirazione del fondo.
• Pulizia estrattore fumi, verifi ca meccanica dei giochi e dei fi ssaggi
• Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
• Pulizia condotto fumi e tubi di scambio verticali posti dietro le paratie all'interno del focolare
• Pulizia del vano ventilatore estrazione fumi, pulizia pressostato,
  • Controllo sonda fumi.
• Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
• Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
• Pulizia /controllo del pannello sinottico
• Pulizia serbatoio pellet e verifi ca giochi assieme coclea-motoriduttore
• Verifi ca ed eventuale sostituzione del tubicino del pressostato
• Sostituzione della guarnizione portello
• Collaudo funzionale: caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento

In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

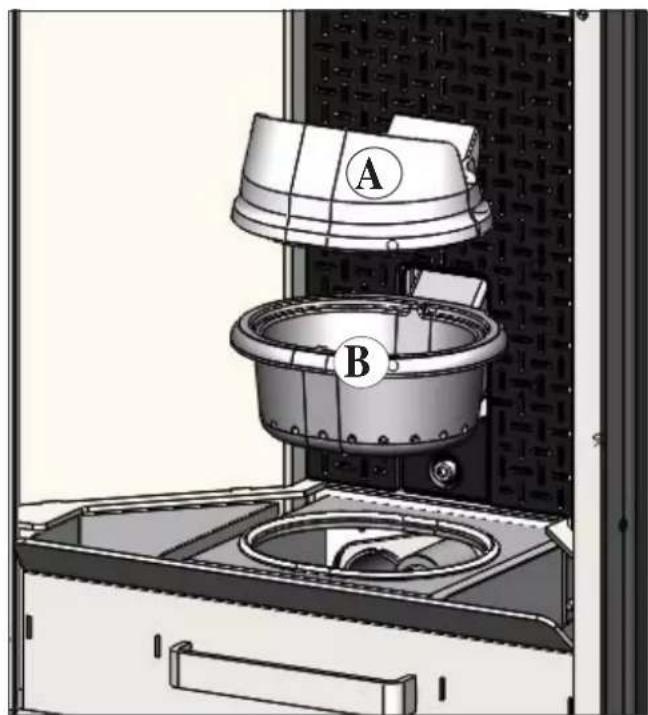

ATTENZIONE !!!

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) (fig. 1) con il crogiolo inferiore (B) (fig. 1) può compromettere il funzionamento della stufa. Quindi prima dell'accensione della stufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (fig. 2) senza presenza di cenere o incombusti sul perimetro di contatto.

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

In caso di problemi la stufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento.

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Segnalazione: AL 01 sonda fumi guasta o scollegata

Inconveniente: Spegnimento per sonda fumi guasta o scollegata

Azioni: • Verificare collegamento della sonda fumi alla scheda: verificare funzionalità nel collaudo a freddo (CAT).

2) Segnalazione: AL 02 Guasto sonda ambiente (interviene se la sonda è guasta o non connessa)

Inconveniente: Spegnimento per rilevazione anomalia di temperatura

Azioni: • Verificare la connessione della sonda in scheda elettronica (CAT)

- Verifi care la funzionalità della sonda (CAT)

3) Segnalazione: AL07 sicurezza termica (avviene quando il termostato di sicurezza, situato a contatto sullo scivolo pellet, scatta per una sovratemperatura del serbatoio pellet)

Inconveniente: Carico eccessivo di pellet

Azioni: Verificare funzionalità del motoriduttore (CAT)

4) Segnalazione: AL 08 manca depressione (avviene quando non vi e' un tiraggio sufficiente nel tubo aspirazione aria fredda)

Inconveniente: Interrompe alimentazione della coclea

Azioni: • Verificare tubo aria fredda che non sia ostruito

- Verifi care pressostato

- Verifi care tubo siliconico non sia intasato

5) Segnalazione: AL 09 Avaria motore espulsione fumi (interviene se il sensore giri estrattore fumi rileva un'anomalia)

Inconveniente: Spegnimento per rilevazione anomalia giri estrattore fumi

Azioni: • Verificare funzionalità estrattore fumi (collegamento sensore di giri) (CAT)

- Verifi care pulizia canale da fumo

- Verifi care impianto elettrico (messa a terra)

- Verifi care scheda elettronica (CAT)

6) Segnalazione: AL 10 Accensione fallita (interviene se in un tempo massimo di 20 minuti non compare fiamma o non è raggiunta la temperatura di avvio).

Inconveniente: Spegnimento per temperatura fumi non corretta in fase di accensione.

Distinguere i due casi seguenti:

NON è comparsa fi amma

Azioni: Verificare: • posizionamento e pulizia del crogiolo • funzionalità resistenza di accensione (CAT)

- temperatura ambiente (se inferiore 3^ serve diavolina) e umidità.

- Provare ad accendere con diavolina.

E' comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio

Azioni: Verificare: • funzionalità sonda fumi (CAT) • temperatura di avvio impostata nei parametri (CAT)

CONSIGLI PER POSSIBILI INCONVENIENTI

7) Segnalazione: AL 11 Stop fiamma (interviene se la sonda fumi rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fi amma)

Inconveniente: Spegnimento per crollo temperatura fumi

La fiamma può essere mancata perché:

- Verifi care mancanza pellet nel serbatoio

• Verificare se troppo pellet ha soffocato la fiamma, verificare qualità pellet (CAT)
• Verificare se è intervenuto il termostato di massima (CAT)
• Verificare se il pressostato ha “staccato” l’alimentazione al motoriduttore (verifica canna fumaria, ect) (CAT)

8) Segnalazione: AL 13 over temperatura fumi (spegnimento per eccessiva temperatura dei fumi)

Inconveniente: Spegnimento per superamento temperatura massima fumi.

Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, “deriva” del motoriduttore, mancanza di presa aria nel locale.

9) Segnalazione: AL 14 Sovratemperatura scheda elettronica (interviene se la temperatura della scheda elettronica risulta superiore a 70°C)

Inconveniente: Spegnimento per superamento temperatura massima scheda elettronica.

Azioni: Verificare la funzionalità del ventilatore ambiente, motoriduttore (CAT) Verifi care la funzionalità della scheda elettronica (CAT)

10) Segnalazione: BOUT blocco black out (non è un difetto della stufa).

Inconveniente: Spegnimento per mancanza energia elettrica

Azioni: Verificare allacciamento elettrico e cali di tensione.

N.B.:

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

IMPORTANTE !!!

Nel caso si manifestasse un principio di incendio nella stufa, nel canale da fumo o nel camino, procedere come segue:

• Staccare alimentazione elettrica
• Intervenire con estintore ad anidride carbonica CO _2
• Richiedere l'intervento dei Vigili del fuoco

NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA!

Successivamente richiedere la verifica dell'apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato e far verificare il camino da un tecnico autorizzato.

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Messa in servizio effettuata da CAT abilitato Edilkamin che ha rilasciato la garanzia
  • Presa d'aria nel locale
• Il canale da fumo/la canna fumaria ricevono solo lo scarico della stufa
• Il canale da fumo (tratto di condotto che collega la stufa alla canna fumaria) presenta:

massimo 3 curve

massimo 2 metri in orizzontale

• il comignolo è posizionato oltre la zona di refl usso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cenere sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inscrito nell'apposito vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE

In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

OPTIONAL

• COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA

E' possibile ottenere l'accensione a distanza facendo collegare dal CAT (centro assistenza tecnica) il combinatore telefonico alla porta seriale dietro la stufa, tramite cavetto optional.

• TELECOMANDO

- KIT CANALIZZAZIONE N° 12 per distribuire l'aria calda anche in un locale attiguo

- KIT CANALIZZAZIONE N° 12 BIS per distribuire l'aria calda anche in un locale remoto.

ACCESSORI PER LA PULIZIA

GlassKamin

Utile per la pulizia del vetro ceramico

Utile per la pulizia del focolare

NOTE

DATA E TIMBRO INSTALLATORE

DATA E TIMBRO CAT 1° ACCENSIONE

DATA E TIMBRO EVENTUALI INTERVENTI

DATA E TIMBRO MANUNTEZIONI STAGIONALI

DATA E TIMBRO RIVENDITORE

DATA E TIMBRO CAT

Per ulteriori chiarimenti o necessità visiti il nostro sito internet www.edilkamin.com

NOTE:

TABLE OF CONTENTS

Safety Information pag. 30

General information ...... pag. 31

Installation pag. 36

Instructions for use pag. 41

Maintenance pag. 48

Possible troubleshooting.... pag. 50

Ceck list pag. 52

Notes pag. 53

Installation pag. 62

Dott. Stefano Borsatti

• CERTIFICATIONS ET AVANTAGES \*

20123 Milano, Va Vincenzo Monti 47

Reg. Imp. di Milano 00162220192

TEL: 870000

Cod. Ficcale e Partita N/A 0019220192

“PELL”; confi rmar con la tecla

Installation pag. 114

Capitale € 4.100.000 int. vers. Sede legale: 20123/Milano, Via Vincanto Monti 47 Reg. Imp. di Milano 00192220192 REA ir' 878888 Cod. Fiscale e Partita IVA 00192220192

Leistungserklärung

Amministratore Delegato

Dott. Stefano Borsatti

Installatic pag. 140

201231 Milano, Via Vincero Monti 47

Reg. imp. di Milano 00162220192

REA # 878800

Cod. Fiscale e Partite IVA 00192220192

Installation pag. 166

Brugsanvisning pag. 171

Vedligeholdelse pag. 178

Mulige ulemper pag. 180

Checkliste pag. 182

20123 Milano, Via Vincenzo Monti 47

Reg. lim. di Milano 00192220192

MEA n° 870000

Cod: Filiane e Partita IVA00192220192

Jahmada un reseverge beizierungen 10% an 800円

Ydeevnedeklaration

I henhold til forordning (EU) nr. 305/2011

N. EK114
