MANUALE UTENTE GWS 10 GARMIN

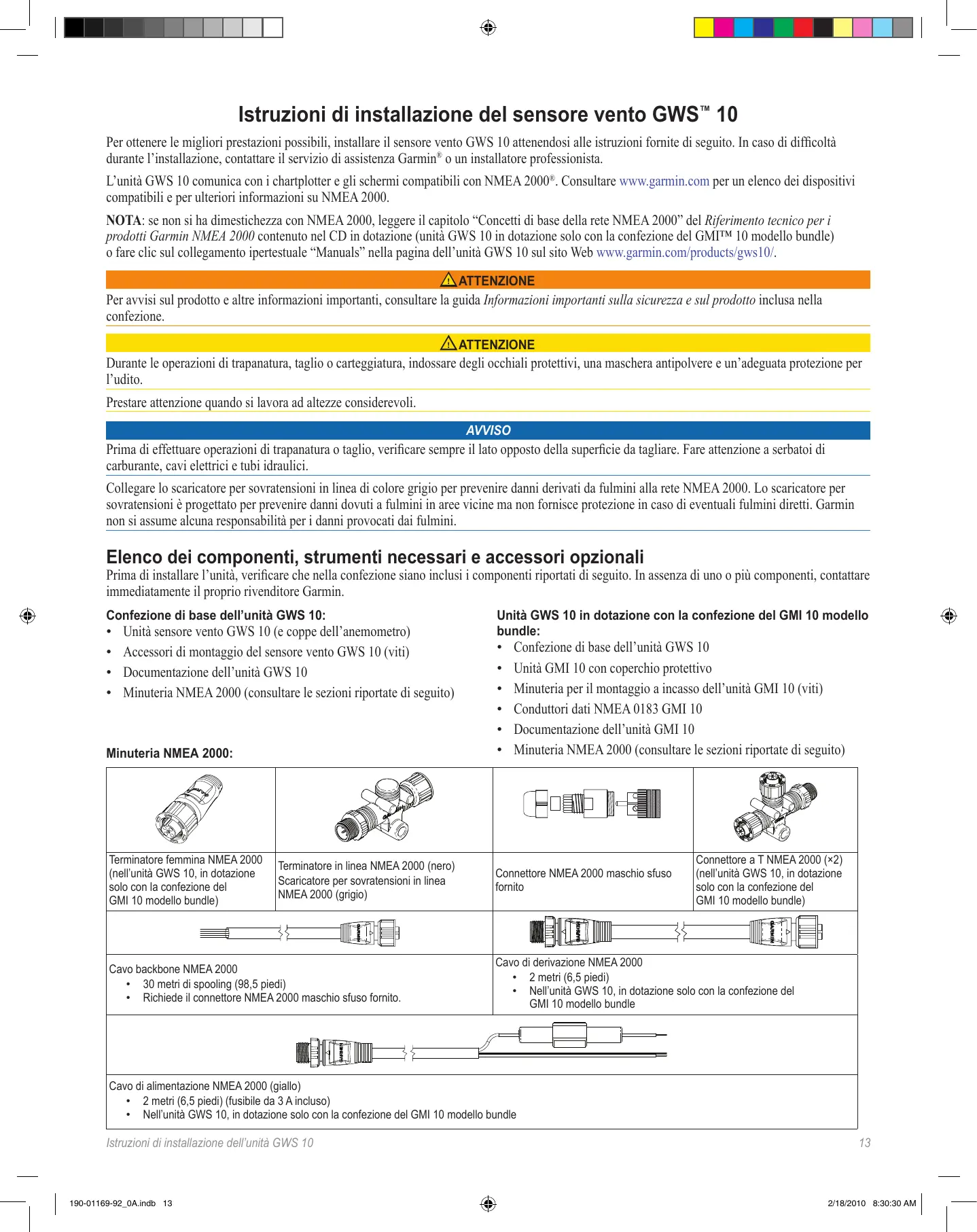

Istruzioni di installmente del sensore vento GWS™ 10

Per ottenere le migliorie prestazioni possibili, installare il sensore vento GWS 10 attenendosi alle istruzioni fornite di seguito. In caso di difficultà durante l'installazione, contattare il servizio di assistenza Garmin o un Installatore professionista.

L'unità GWS 10 comunica con i chartplotter e gli schermi compatibili con NMEA 2000^圆 . Consultare www.garmin.com per un elenco dei dispositivi compatibili e per ulteriori informazioni su NMEA 2000.

NOTA: se non si ha dimestichezza con NMEA 2000, leggere il capitolo “Concetti di base della rete NMEA 2000” del Riferimento technique per i prodotti Garmin NMEA 2000 contento nel CD in dotazione (unità GWS 10 in dotazione solo con la confezione del GMIT™ 10 modello bundle) o fareciesul collegamento ipertestuale "Manuals" nella pagana dell'unità GWS 10 sul site Web www.garmin.com/products/gws10/.

ATTENZIONE

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione.

ATTENZIONE

Durante le operazioni di trapanatura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

Prestare attenuationo quando si lavora ad altezze considerevoli.

AVVISO

Prima di effettuare operazioni di trapanatura o taglio, verificare sempre il dato opposto della superficie da tagliare. Fare attenzione a serbatoi di carburante, cavi elettrici e tubi idraulici.

Collegare lo scaricatore per sovratensioni in linea di colore grigio per prevenire danni derivati da fulmini alla rete NMEA 2000. Lo scaricatore per sovratensioni è progettato per prevenire danni dovuti a fulmini in aree vicine ma non fornisce protezione in caso di eventuali fulmini diretti. Garmin non si assume alcuna responsabilità per i danni provocati dai fulmini.

Elenco dei componenti, strumenti necessari e accessori opzionali

Prima di installare l'unità, verificare che nella confazione siano inclusi i componenti riportati di seguito. In assenza di uno o più componenti, contattare immediatamente il proprio rivenditore Garmin.

Confezione di base dell'unità GWS 10:

Unità sensore vento GWS 10 (e coppe dell'anemometro)
- Accessori di montaggio del sensore vento GWS 10 (viti)
- Documentazione dell'unità GWS 10
- Minuteria NMEA 2000 (consultare lesezioni riportate di seguito)

Unità GWS 10 in dotazione con la confezione del GMI 10 modello bundle:

• Confezione di base dell'unità GWS 10
  Unità GMI 10 con coperchio protettivo
• Minuteria per il montaggio a incasso dell'unità GMI 10 (viti)
  Conduktoridi NMEA 0183GMI 10
• Documentazione dell'unità GMI 10
• Minuteria NMEA 2000 (consultare lesezioni riportate di seguito)

Minuteria NMEA 2000:

Terminatore femmina NMEA 2000 (nell'unità GWS 10, in dotazione solo con la confzone del GMI 10 modello bundle)	Terminatore in linea NMEA 2000 (nero) Scaricatore per sovratensioni in linea NMEA 2000 (grigio)	Connettore NMEA 2000 maschio sfuso fornito	Connettore a T NMEA 2000 (×2) (nell'unità GWS 10, in dotazione solo con la confzone del GMI 10 modello bundle)
Cavo backbone NMEA 2000 • 30 metri di spooling (98,5 piedi) • Richiede il connettore NMEA 2000 maschio sfuso fornito.		Cavo di derivazione NMEA 2000 • 2 metri (6,5 piedi) • Nell'unità GWS 10, in dotazione solo con la confzone del GMI 10 modello bundle
Cavo di alimentazione NMEA 2000 (giallo) • 2 metri (6,5 piedi) (fusibile da 3 A incluso) • Nell'unità GWS 10, in dotazione solo con la confzone del GMI 10 modello bundle

Strumenti necessari (non inclusi):

Cacciavite Phillips
- Praticare un foro guida utilizzato una punta da 3,3mm (1/8 poll.)

Elementi aggiantivi opzionali (non inclusi):

• Componenti opzionali della rete NMEA 2000

Installazione dell'unità GMI 10 (GWS 10 in dotazione solo con la confezione del GMI 10 modello bundle)

Se l'unità GWS 10 è stata acquistata con la confecione del GMI 10 modello bundle, utilizzare le Istruzioni di installmente per l'unità GMI 10 fornite in dotazione per installare l'unità GMI 10.

Montaggio dell'unità GWS 10

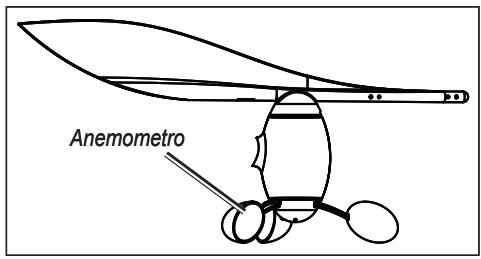

1. Accertarsi che l'albero sa allineato correttamente con l'alloggiamento che si trovava sull'anemometro. É possible insere l'anemometro nell'alloggiamento in una sola posizione.
2. Premere l'anemometro fino a quando non si blocca in posizione.

NOTA: dopo aver montato il sensore vento, smontarlo solo per eseguire interventi di riparazione.

Montaggio dell'unità GWS 10 sull'albero

1. Instradare l'estremità non rivestita del cavo backbone NMEA 2000 verso il basso all'interno o lungo l'albero, lasciando una quantità appropriata di gioco.
2. Praticare dei fori guida da 3,3 mm ( 1/8 poll.) eutilizzare le viti fornite per il montaggio dell'unità GWS 10 con l'orientamento appropriato (fare riferimento allo schema). Se non è presente una superficie orizzontale nella parte superiore dell'albero, create una scanalatura per montare l'unità in posizione orizzontale.

Utilizzare il modello di montaggio con retro adesivo in dotazione per positioningare i fori guida.

1. Nella parte superiore dell'albero, collegare il terminatore in linea al cavo backbone e all'unità GWS 10.
2. Fissare il terminatore in linea all'albero utilizzato le viti fornite.
3. Tirare il cavo verso la parte inferiore dell'albero per eliminare il gioco.
4. Portare l'estremità non rivestita del cavo fino alla rete NMEA 2000 existente o all'area nella quale verrà installata la rete NMEA 2000.

NOTA: se l'unità GWS 10 non viene montata esattamente rivolta verso prua, è necessario configurare il software in base allo scostamento appropriato dell'angolo del vento (pagea 15).

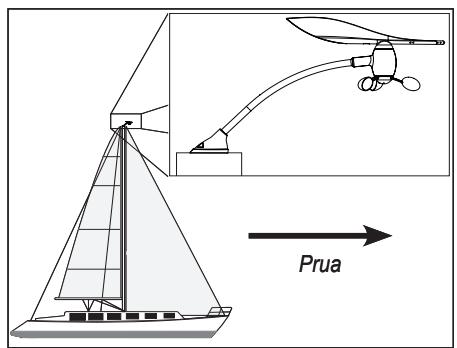

Montare l'unità GWS 10 nella parte superiore dell'albero rivolta verso prua in modo che sua parallela alla linea centrale dell'imbarcazione

Collegamento dell'unità GWS 10 a una rete NMEA 2000 esistente

1. Tagliare il cavo backbone NMEA 2000 in base alla lunghezza appropriata. Assicurarsi che il cavo raggiunga la rete NMEA 2000 esistente, quando lasciare allentate alcune parti del cavo per l'intradamento e il collegamento del connettore fornito.
2. Assemblare e collegare il connettore fornito come migliorato negli schemi.

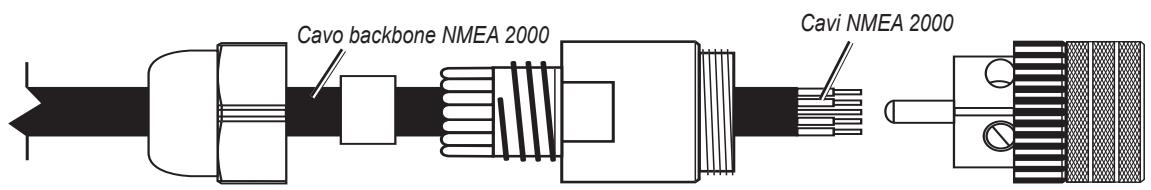

Assemblaggio del connettore sfuso per installatione

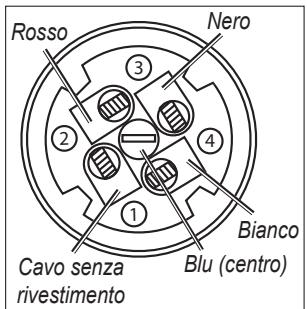

Connettore sfuso per installazione Assegnazione del cablaggio

1. Collegare il connettore sfuso fornito allo scaricatore per sovratensioni in linea di colore grigio.
2. Scollegare il terminatore maschio dal cavo backbone della rete NMEA 2000 esistente sull'imbarcazione.

AVVISO

Collegare lo scaricatore per sovratensioni in linea di colore grigio per prevenir danni derivati da fulmini alla rete NMEA 2000. Lo scaricatore per sovratensioni è progettato per prevenir danni dovuti a fulmini in aree vicine ma non fornisce protezione in caso di eventuali fulmini diretti. Garmin non si assume alcuna responsabilità per i danni provocati dai fulmini.
5. Collegare lo scaricatore per sovratensioni in linea al connettore a T nel punto in cui è stato rimioso il terminatore maschio nella fase 3.

Creazione di una rete NMEA 2000 di base per l'unità GWS 10 e l'unità GMI 10

Se non si dispone di una rete NMEA 2000 esistente, sare necessario installare una nell'imbarcazione per poter utilizzare l'unità GWS 10. Per ulteri informazioni su NMEA 2000, visitare il site Web www.garmin.com.

1. Collegare i due connettori a T in dotazione per le estremità.
2. è necessario che il cavo di alimentazione NMEA 2000 sa collegato a una fonte di alimentazione a 9-16 V cc mediante l'interruttore di accensione dell'imbarcazione o un interrottore aggiuntivo idoneo (non incluso).

AVVISO

Collegare il cavo di alimentazione NMEA 2000 in dotazione all'interruttore di accensione dell'imbarcazione o all'alimentazione, tramite un interrottatore esterno. Se viene collegata direttamente alla batteria dell'imbarcazione, la rete NMEA 2000 potrebbe consumarla.

1. Collegare il cavo di alimentazione NMEA 2000 a uno dei due connettori a T.
2. Collegare il cavo di derivazione NMEA 2000 in dotazione all'altro connettore a T e all'unità GMI 10.
3. Aggiungere ulteriori connettori a T (non inclusi) per ciascun sensore o dispositivo di visualizzazione (non incluso) aggiunto alla rete NMEA 2000 e collegare ciascun sensore o dispositivo di visualizzazione a un connettore a T con il cavo di derivazione appropriato (non incluso).
4. Collegare il terminatore femmina all'estremità appropriata dei connettori a T combinati.

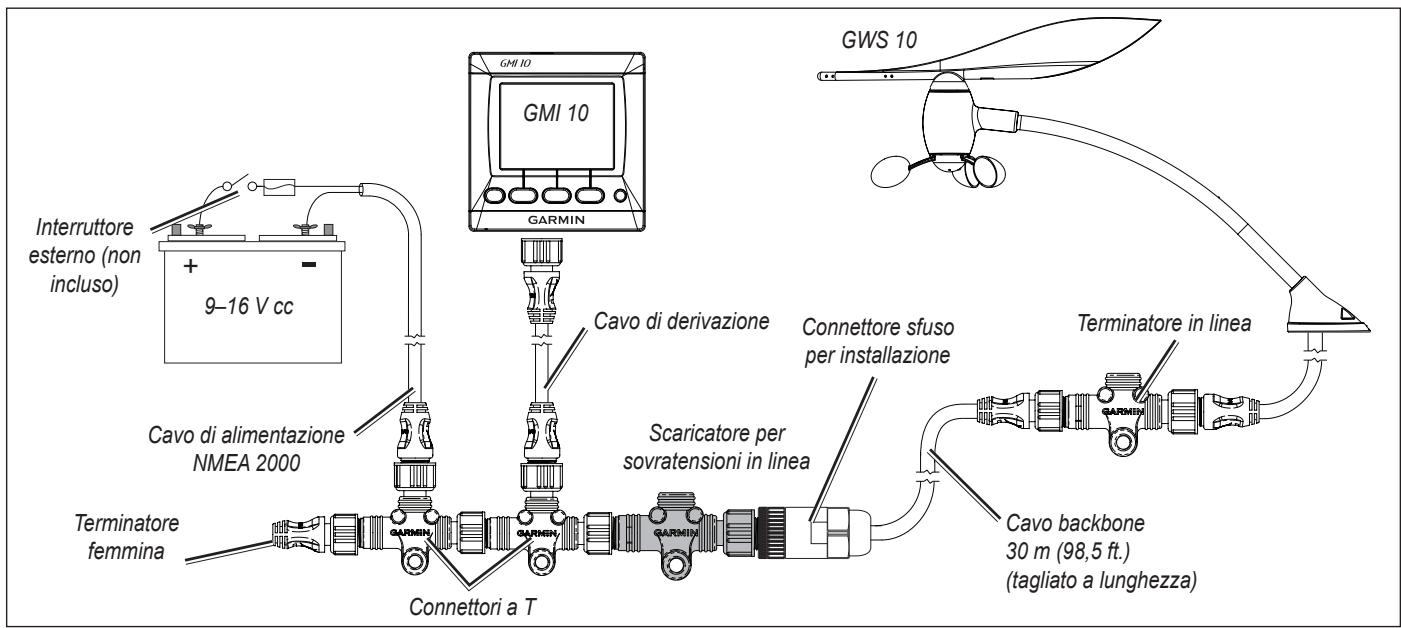

Rete NMEA 2000 di base con un'unità GMI 10 e un'unità GWS 10

Configurazione dell'unità GWS 10

Per istruzioni specifiche sulla configurazione dei dispositivi NMEA 2000,fare riferimento al manuale dell'utente del chartplotter o dello strumento per la navigazione Garmin.

Per configurare l'orientamento:

1. Selezionare Scostamento angolo vento se l'unità GWS 10 non è rivolta esattamente verso prua.
2. Per regolare la differenza nell'orientamento, selezionare l'angolazione (in gradi).

SUGGERIMENTO: l'angolazione viene configurata in senso orario attorno all'albero dell'imbarcazione. Ad esempio, 90 gradi corrispondono a tribordo e 270 gradi a babordo.

Per regolare l'impostazione del filtro dell'angolo del vento:

1. Selezionare Filtro angolo vento.

2. Per regolare il filtrlo, scegliere tra le seguenti impostazioni:

3. Disattivato: consente di disattivare il filtrlo per rendere lo schermo più reattivo ai cambi di vento.

4. On: consente di selezionare un valore superiore per incrementare la reattività dello schermo aiambi di direzione del vento oppure un valore inferiore per diminuirla.
5. Auto: regola automaticamente le impostazioni del filtrin base alle condizioni del vento.

Per regolare l'impostazione del filtro della velocità del vento:

1. Selezionare Filtro velocità vento.

1. Per regolare il filtrlo, scegliere tra le seguenti impostazioni:

2. Disattivato: consente di disattivare il filtrlo per renderere lo schermo più reattivo alla velocità del vento.

3. On: consente di selezionare un valore superiore per incrementare la reattività dello schermo alla velocità del vento oppure un valore inferiore per diminuirla.
4. Auto: regola automaticamente le impostazioni del filtrin base alle condizioni del vento.

Configurazione dell'unità GWS 10 se le selezioni di filtering e scostamento non vengono sovrato

Per istruzioni sulla configurazione dei dispositivi NMEA 2000,fare riferimento al manuale dell'utente del chartplatter o dello strumento per la navigazione Garmin.

Per configurare l'orientamento:

1. Calcolare il grado di scostamento dell'unità GWS 10 alla prua.

SUGGERIMENTO: l'angolazioneiene calcolo in senso orario attorno all'albero dell'imbarcazione. Ad esempio, 90 gradi corrispondono a tribordo nelle 270 gradi a babordo.

1. Selezionare Configurazione generica per specificare le informazioni sulle impostazioni del filtr e dello scostamento.
2. Immettere: "ANGLEOFFSET=" seguito dal valore calculato nella fase 1 (ad esempio: ANGLEOFFSET=180).

Per configurare il filtrò dell'angolo del vento:

1. Calcolare il valore della costante di tempo per il filtrlo dell'angolo del vento.

SUGGERIMENTO: il valore della costante di tempo è un numero compreso tra 0 e 254, che rappresents l'intervaldo di tempo, in incrementi di un quarto di secondo, al trascorrere del quale le variazioni dell'angolo del vento saranno aggiornate sul display. Ad esempio, un valore di 40 indica che sullo schermo, l'angolo del vento non verrà aggiornato finché non cambia per altre 10 secondi. Per utilizzare l'impostazione Auto, che regola automaticamente il filtrto in base alle condizioni del vento, immettere un valore di 255.

1. Selezionare Configurazione generica per specificare le informazioni sulle impostazioni del filtr e dello scostamento.
2. Immettere il seguente lavoro: "ANGLEFILTER=" seguito dal valore calcolo nella fase 1 (ad esempio: "ANGLEFILTER=12").

Per configurare il filtro della velocità del vento:

1. Calcolo un valore della costante di tempo per il filtrato della velocità del vento.
   SUGGERIMENTO: il valore della costante di tempo è un numero compreso tra 0 e 254, che rappresents l'intervallo di tempo, in incrementi di un quarto di secondo, al trascorrere del quale la velocità del vento sarebbe aggiornata sul display. Ad esempio, un valore di 40 indica che sullo schermo, la velocità del vento non verrà aggiornata finché non cambia per altri 10 secondi. Per utilizzare l'impostazione Auto, che regola automaticamente il filtrto in base alle condizioni del vento, immettere un valore di 255.
2. Selezionare Configurazione generica per specificare le informazioni sulle impostazioni del filtr e dello scostamento.
3. Immettere il seguente lavoro: "SPEEDFILTER=" seguito dal valore calculato nella fase 1 (ad esempio: "SPEEDFILTER=215").

Informazioni su PGN NMEA 2000

Utilizzato queste tabelle per determinare le informazioni approvate su PGN NMEA 2000 che è possibile ricevere e trasmettere dall'unità GWS 10 durante la communicatesione con un dispositivo compatible con NMEA 2000.

Trasmissione		Ricezione
059392	Riconoscimento ISO	059392	Riconoscimento ISO
060928	Richiesta indirizzo ISO	059904	Richiesta ISO
126208	NMEA - Funzione di gruppo lavoro/ richiesta/riconoscimento	060928	Richiesta indirizzo ISO
126464	Funzione di gruppo elenco PGN in trasmissione/ricezione	126208	NMEA - Funzione di gruppo lavoro/ richiesta/riconoscimento
126996	Informazioni sul prodotto	L'unità GWS 10 è certificata NMEA 2000.
130306	Dati vento
130312	Temperatura
130314	Pressione effettiva

L'unità GWS 10 è certificata NMEA 2000.

Specifice

Caratteristiche fisiche

NOTA: la larghezza del sensore varia a seconda del posizionamento della pala.

Dimensioni unita: L × A × P: 19^11/16 - 22^5/8 × 11^1/32 × 5^1/2 poll. (500-575 × 280 × 140 mm)

Peso: 0,275kg (0,6 lb.)

Cavo: lunghezza cavo NMEA 2000 collegato: 46~cm (18 poll.)

Gamma di temperature: da -15°C a 70°C (da 5°F a 158°F)

Materiale del rivestimento:

Alloggiamento e base: PC/ABS

Pala e anemometro: polipropilene

Tubi: alluminio 6063

Alberi: 304 SS

Alimentazione

Alimentazione in entrata: 9-16 V cc mediante NMEA 2000

Numero LEN (Load Equivalency Number) NMEA 2000: 2 (100mA)

Aggiornamento del software

Se si dispone di una rete NMEA 2000 esistente e di un chartplotter Garmin compatibile con NMEA 2000, assicurarsi di aver aggiornato il software di tutti i dispositivi alla versione più recente. Per ulteriori informazioni, fare riferimento al site Web www.garmin.com.

Se si dispone di una rete NMEA 2000 esistente e non di un chartplotter Garmin compatibile con NMEA 2000, contattare il servizio di assistenza Garmin o rivolgersi a un rivenditore Garmin.

Registrazione del prodotto

Effettuando la registrazione in linea all'indirizzo www.garmin.com/registration/, è possible ottenerate tutte l'assistenza necessaria. Visitare il site Web http://my.garmin.com. Conservare in un luogo sicuro la ricevuta di acquisto originale oppure una fotocopia.

Per riferimento futuro, scrivere il numero di series dell'unità GWS 10 nell'apposto spazio. Il numero è riportato su un adesivo sull'unità.

Numero di serie

Come contattare Garmin

Per informazioni sull'utilizzo dell'unità GWS 10, contattare il servizio di assistenza Garmin. Negli Stati Uniti, visitare il site Web www.garmin.com/support oppure contattare Garmin USA al numero [phone] oppure [phone].

Nel Regno Unito, contattare Garmin (Europe) Ltd. al numero 0808 2380000.

In Europa, visitare il sito www.garmin.com/support e fare clic su Contact Support per informazioni sull'assistenza nazionale oppure contattare Garmin (Europe) Ltd. al numero +44 (0) 870.8501241.

Contratto di licenza software

L'uso DELL'UNITÀ GWS 10 IMPLICA L'ACCETTAZIONE DEI TERMINI E DELLE CONDIZIONI SPECIFICATI NEL SEGUENTE CONTRATTO DI LICENZA SOFTWARE. LEGGERE ATTENTAMENTE IL CONTRATTO RIFORMATO DI SEGuito.

Garmin Ltd. e le società affiliate ("Garmin") concedono una licenza limitata per l'utilizzo del software integrato in quello dispositivo (il "Software") in forma binaria eseguibile per il normale funzionamento del prodotto. Il titolo e i diritti di propietà e proprietà intellettuale relativi al Software sono esclusivi di Garmin e/o dei rispetti provided terzi.

L'utente prende atto che il Software è di propietà di Garmin e/o dei rispetti provider terzi ed è protetto dalle leggi sul copyright in vigore negli Stati Uniti d'America e dai trattati internazionali sul copyright. L'utente riconosce inoltre che la struttura, l'organizzazione e il codice del Software, di cui non viene fornito il codice sorgente, sono considerati segreti commerciali di Garmin e/o dei rispetti provider terzi e che il Software in formato sorgente resta un segre commerciale di Garmin e/o dei rispetti provider terzi. L'utente accetta di non decomplare, disassemblare, modificare, decodificare o convertire in formato leggibile il Software o parte diesso né di create altri prodotti basati sul Software. L'utente accetta di non esportare o riesportare il Software in qualsiasi paese in violazione delle leggi sul controllo delle esportazioni in vigore negli Stati Uniti d'America o delle norme per il controllo delle esportazioni di qualsiasi altre paese

2010 Garmin Ltd. o società affiliate

Tutti i diritti riservati. Nessuna sezione del presente manuale può essere riprodotta, copiata, trasmessa, distribuita, scaricata o archiviata su un supporto di memorizzazione per qualsiasi scopo perché autorizzazione scritta di Garmin, salvo ove espressamente indicato. Garmin autorizza l'utente a scaricare una singola copia del presente manuale su un disco rigido o su un'alto supporto di memorizzazione elettronica per la visualizzazione, nonché a stampare una copia del suddetto o di eventuali versioni successive, a condizione che tale copia elettronica o cartacea riporti il testo completo di但这a nota sul copyright. è inoltre severamente proibita la distribuzione commerciale non autorizzata del presente manuale o di eventuali versioni successive.

Le informazioni cont∉ne nel presente documento sono soggetti a modificazza preavviso. Garmin si riserva il diritto di modificare o migliorare i prodotti e di apportare modifiche al contentozza obbligo di preavviso nei confronti di persono o organizzazioni. Per eventuali aggiornamenti e informazioni agginitive sull'uso e il funzionamento di questo e altri prodotti Garmin, visitare il site Web Garmin (www.garmin.com).

Garmin e GPSMAP sono marchi registrati di Garmin Ltd. o società affiliate, registrati negli Stati Uniti e in altri paesi. GWS^TM e GMI^TM sono marchi di Garmin Ltd. o delle societa affiliate. L'uso di tali marchi non è consentito perché il consenso esplcit da parte di Garmin. NMEA 2000 e un marchio registrato della National Marine Electronics Association.
