Remarque : si le NMEA 2000 ne vous est pas familier, veillez à lire le chapitre « Concepts fondamentaux sur NMEA 2000 » du Référentiel technique pour les produits Garmin NMEA 2000, disponible sur le CD inclus (pack GWS 10 avec GMI™ 10 uniquement) ou cliquez sur le lien « Manuels utilisateur » sur la page du GWS 10 à l’adresse www.garmin.com/products/gws10/.  Avertissement

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l’emballage du produit, pour prendre connaissance des avertissements et autres informations sur le produit.

 Attention Portez toujours des lunettes de protection, un équipement anti-bruit et un masque anti-poussière, lorsque vous percez, coupez ou poncez.

Faites attention lorsque vous travaillez en hauteur.

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l’élément. N’oubliez pas les réservoirs de carburant, câbles électriques et tuyaux hydrauliques.

Connectez le parafoudre en ligne gris afin d’empêcher la foudre d’endommager le réseau NMEA 2000. Le parafoudre est conçu pour empêcher les dommages causés par les foudroiements indirects ; il n’est pas conçu pour offrir une protection contre les foudroiements directs. Garmin décline toute responsabilité en cas de dommages causés par la foudre.

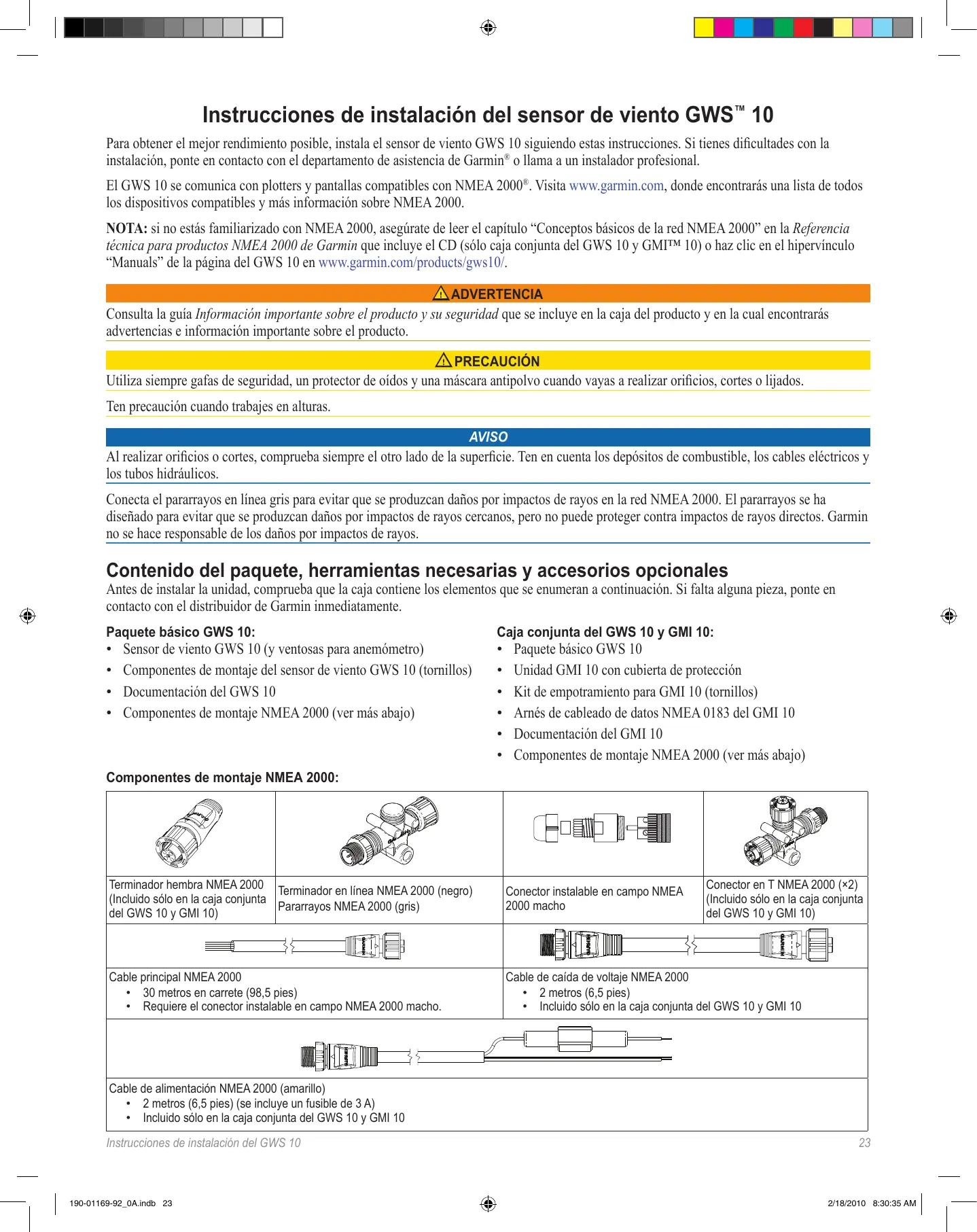

Liste des éléments fournis, des outils nécessaires et des accessoires en option

Avant d’installer l’appareil, vérifiez que l’emballage contient les éléments suivants. S’il manque certaines pièces, contactez immédiatement votre revendeur Garmin.

Pack standard GWS 10 :

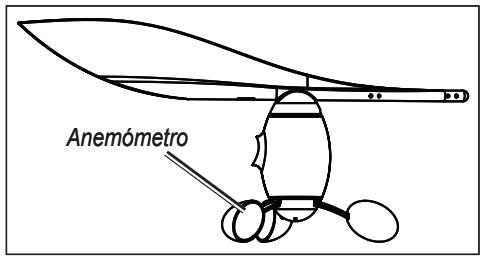

1. Assurez-vous que la tige s’aligne sur la fente située sur l’anémomètre. La cavité située sur l’anémomètre ne s’adapte à la tige que dans un sens.

2. Appuyez sur l’anémomètre jusqu’à ce qu’il soit en place.

REMARQUE : une fois le capteur de vent assemblé, ne le démontez qu’à des fins de réparation.

1. Acheminez l’extrémité à fil dénudé du câble de dorsale NMEA 2000 vers le bas dans le mât ou le long de ce dernier en laissant suffisamment de mou. 2. Percez des trous d’implantation de 3,3 mm (1/8 de po) et utilisez les vis fournies pour monter le GWS 10 selon l’orientation adéquate (reportez-vous au schéma). S’il n’existe aucune surface horizontale en haut du mât, placez une cale pour monter l’appareil horizontalement. Servez-vous du modèle de montage à revers adhésif fourni afin de positionner les trous d’implantation correctement. 3. En haut du mât, connectez la borne en ligne au câble de dorsale et au GWS 10.

4. Fixez la borne en ligne au mât à l’aide des vis fournies.

5. Tirez le câble vers le bas du mât pour le tendre. 6. Acheminez l’extrémité à fil dénudé du câble jusqu’au réseau NMEA 2000 existant ou jusqu’à l’endroit où vous souhaitez installer le réseau NMEA 2000.

Remarque : si vous ne montez pas le GWS 10 exactement en face de la proue, configurez le logiciel selon le décalage de l’angle du vent approprié (page 10).

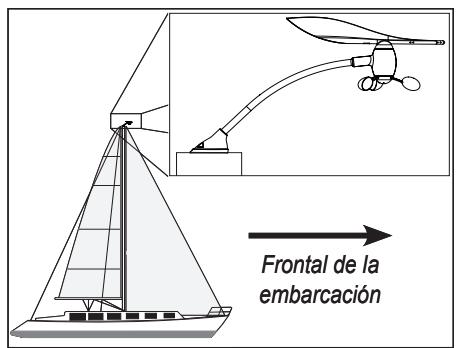

Montez le GWS 10 en haut du mât, exactement en face de la proue et parallèlement à la ligne centrale du bateau

Connexion du GWS 10 à un réseau NMEA 2000 existant

1. Coupez le câble de dorsale NMEA 2000 à la longueur adéquate. Veillez à ce que le câble atteigne le réseau NMEA 2000 existant et laissez suffisamment de mou pour acheminer et brancher le connecteur installable sur site.

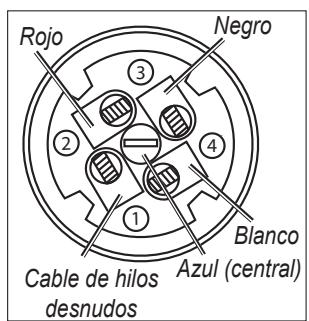

2. Assemblez et raccordez le connecteur installable sur site comme illustré sur les schémas. Noir

1. Reliez les deux connecteurs en T fournis l’un à l’autre. 2. Le câble d’alimentation NMEA 2000 doit être connecté à une source d’alimentation de 9 à 16 V cc via le commutateur d’allumage du bateau ou via un commutateur supplémentaire approprié (non fourni). remarque

Reliez le câble d’alimentation NMEA 2000 fourni au commutateur d’allumage du bateau ou à un commutateur externe. Le réseau NMEA 2000 videra complètement la batterie du bateau s’il est directement relié à cette dernière.

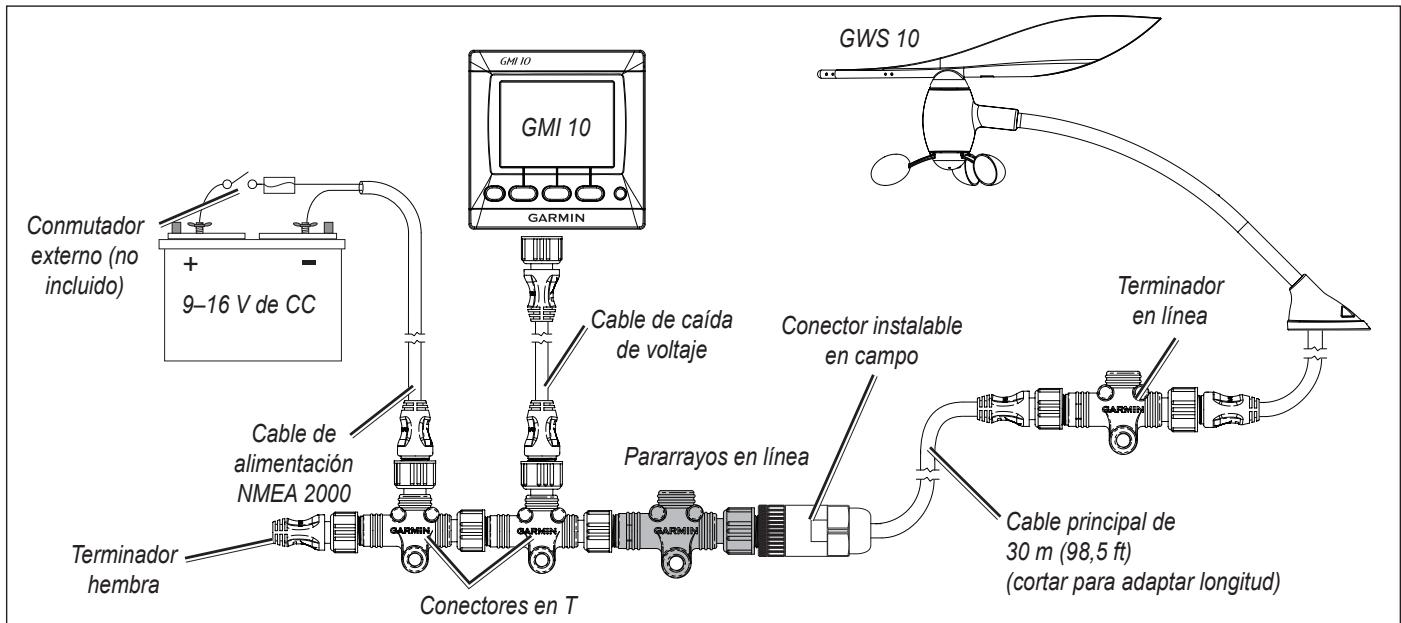

3. Reliez le câble d’alimentation NMEA 2000 à l’un des deux connecteurs en T. 4. Reliez le câble de dérivation NMEA 2000 fourni à l’autre connecteur en T et au GMI 10. 5. Ajoutez des connecteurs en T supplémentaires (non fournis) pour chaque capteur ou périphérique d’affichage (non fourni) ajouté au réseau NMEA 2000 et branchez chacun des capteurs ou périphériques d’affichage sur un connecteur en T à l’aide du câble de dérivation approprié (non fourni). 6. Connectez la borne femelle à l’extrémité appropriée des connecteurs en T combinés. GWS 10 GMI 10 Réseau NMEA 2000 de base avec GMI 10 et GWS 10

Configuration du GWS 10

Reportez-vous au manuel d’utilisation de votre traceur ou outil de navigation Garmin pour des instructions spécifiques sur la configuration des appareils NMEA 2000.

Pour configurer l’orientation : 1. Sélectionnez Décalage de l’angle du vent si vous n’avez pas orienté le GWS 10 exactement en face de la proue. 2. Sélectionnez l’angle (en degrés) pour régler la différence d’orientation.

Astuce : l’angle est configuré dans le sens des aiguilles d’une montre autour du mât du bateau. Par exemple, 90 degrés est à tribord et 270 degrés à bâbord.

Pour configurer le paramètre Filtre de l’angle du vent : 1. Sélectionnez Filtre de l’angle du vent. 2. Choisissez entre les paramètres suivants pour régler le filtre : • Désactivé : désactivez le filtre pour augmenter la réactivité de l’écran aux changements d’angle du vent. • Activé : choisissez une valeur plus élevée pour augmenter la réactivité de l’écran aux changements d’angle du vent ou une valeur plus faible pour la diminuer. • Automatique : règle automatiquement les paramètres de filtre en fonction du vent.

2. Choisissez entre les paramètres suivants pour régler le filtre :

• Désactivé : désactivez le filtre pour augmenter la réactivité de l’écran aux changements de vitesse du vent. • Activé : choisissez une valeur plus élevée pour augmenter la réactivité de l’écran aux changements de vitesse du vent ou une valeur plus faible pour la diminuer. • Automatique : règle automatiquement les paramètres de filtre en fonction du vent.

Configuration du GWS 10 si les paramètres de filtre et de décalage ne s’affichent pas

Reportez-vous au manuel d’utilisation de votre traceur ou outil de navigation Garmin pour obtenir des instructions concernant la configuration des appareils NMEA 2000.

Pour configurer l’orientation : 1. Calculez le degré de décalage du GWS 10 par rapport à la proue. Astuce : l’angle est calculé dans le sens des aiguilles d’une montre autour du mât du bateau. Par exemple, 90 degrés est à tribord et 270 degrés à bâbord. 2. Sélectionnez Configuration générique pour spécifier les valeurs des paramètres de filtre et de décalage. 3. Saisissez « ANGLEOFFSET= », suivi de la valeur que vous avez calculée à l’étape 1 (par exemple : ANGLEOFFSET=180). Pour configurer le filtre de l’angle du vent : 1. Calculez la valeur de la constante de temps pour le filtre de l’angle du vent. Astuce : la valeur de la constante de temps est un nombre compris entre 0 et 254 qui représente, par incrément de 0,25 seconde, la durée pendant laquelle l’angle de vent doit changer pour être mis à jour sur votre écran. Par exemple, une valeur de 40 signifie que l’écran met à jour l’angle de vent uniquement si le changement d’angle du vent dure plus de 10 secondes. Pour utiliser le paramètre Automatique qui règle automatiquement le filtre en fonction des conditions de vent, utilisez une valeur de 255. 2. Sélectionnez Configuration générique pour spécifier les valeurs des paramètres de filtre et de décalage. 3. Saisissez la commande suivante : « ANGLEFILTER= », suivie de la valeur que vous avez calculée à l’étape 1 (par exemple : « ANGLEFILTER=12 »). Pour configurer le filtre de la vitesse du vent : 1. Calculez la valeur de la constante de temps pour le filtre de la vitesse du vent. Astuce : la valeur de la constante de temps est un nombre compris entre 0 et 254 qui représente, par incrément de 0,25 seconde, la durée pendant laquelle la vitesse du vent doit changer pour être mise à jour sur votre écran. Par exemple, une valeur de 40 signifie que l’écran met à jour la vitesse du vent uniquement si le changement de vitesse du vent dure plus de 10 secondes. Pour utiliser le paramètre Automatique qui règle automatiquement le filtre en fonction des conditions de vent, utilisez une valeur de 255. 2. Sélectionnez Configuration générique pour spécifier les valeurs des paramètres de filtre et de décalage. 3. Saisissez la commande suivante : « SPEEDFILTER= », suivie de la valeur que vous avez calculée à l’étape 1 (par exemple : « SPEEDFILTER=215 »).

Données PGN NMEA 2000

Si vous disposez d’un réseau NMEA 2000 existant mais que vous ne possédez pas de traceur Garmin compatible NMEA 2000, contactez le service d’assistance produit de Garmin ou recherchez un revendeur Garmin.

Enregistrement du produit

Aidez-nous à mieux vous servir en remplissant notre formulaire d’enregistrement en ligne à l’adresse www.garmin.com/registration/. Visitez le site Web http://my.garmin.com. Conservez en lieu sûr l’original de la facture ou une photocopie.

Indiquez le numéro de série de votre GWS 10 dans l’espace prévu à cet effet. Il figure sur un autocollant apposé sur l’appareil. Numéro de série

Pour contacter Garmin

Pour toute question concernant l’utilisation du GWS 10, contactez le service d’assistance produit de Garmin. Aux Etats-Unis, rendez-vous sur le site www.garmin.com/support, ou contactez Garmin USA par téléphone au (913) 397-8200 ou au (800) 800-1020.

Au Royaume-Uni, contactez Garmin (Europe) Ltd. par téléphone au 0808 238 0000. En Europe, rendez-vous sur le site www.garmin.com/support et cliquez sur Contact Support pour obtenir l’assistance requise dans votre pays ou contactez Garmin (Europe) Ltd. par téléphone au +44 (0) 870 850 1241.
