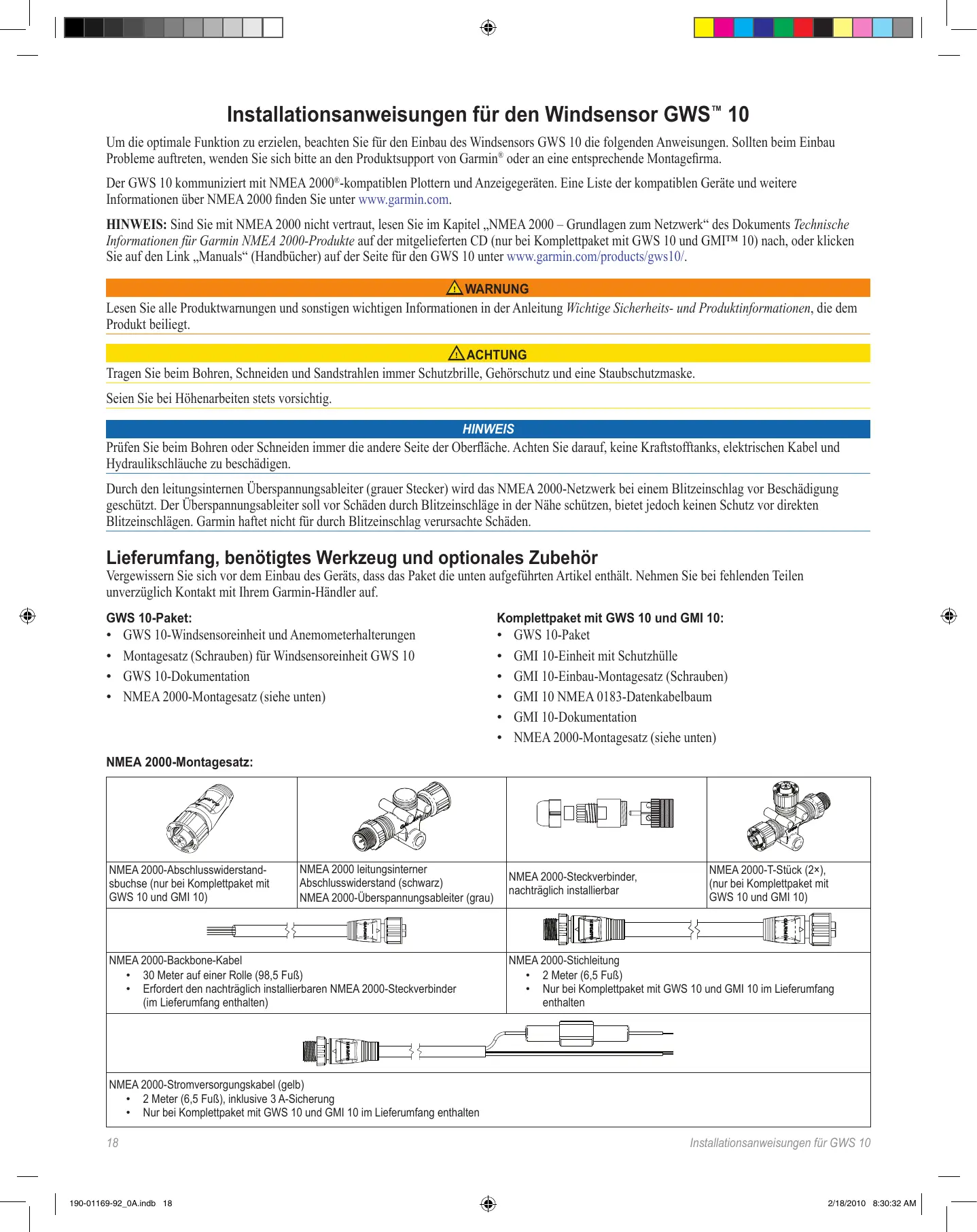

Installationsanweisungen für den Windsensor GWS™ 10

Um die optimale Funktion zu erzielen, beachten Sie für den Einbau des Windsensors GWS 10 die folgenden Anweisungen. Sollten beim Einbau Probleme auftreten, wenden Sie sichitte an den Produktsupport von Garmin oder an eine entsprechende Montagefirma.

Der GWS 10 kommuniziert mit NMEA 2000^® -kompatiblen Plottern und Anzeigegeräten. Eine List der kompatiblen Geräte und weitere Informationen über NMEA 2000 finden Sie unter www.garmin.com.

HINWEIS: Sind Sie mit NMEA 2000 nicht vertraut,lesen Sie im Kapitel „NMEA 2000 – Grundlagen zum Netzwerk“ des Dokuments Technische Informationen für Garmin NMEA 2000-Produkte auf der mitgelieferten CD (nur bei Komplettpaket mit GWS 10 und GMITM 10) nach, oder klichen Sie auf den Link „Manuals“ (Handbucher) auf der Seite für den GWS 10 unter www.garmin.com/products/gws10/.

WARNING

Lesen Sie alle Produktwarknungen und sonstigen wichtigen Informationen in der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Produkt beilegt.

ACHTUNG

Tragen Sie beim Bohren, Schneiden und Sandstrahlen immer Schutzbrille, Gehorschutz und eine Staubschutzmaske.

Seien Sie bei Höhenarbeiten stets vorsichtig.

HINWEIS

Prufen Sie beim Bohren oder Schneiden immer die andere Seite der Oberfläche. Achten Sie darauf, keine Kraftstofftanks, elektrischen Kabel und Hydraulikschläuche zu beschädigen.

Durch den leitungsinternen Überspannungsableiter (grauer Stecker) wird das NMEA 2000-Netzwerk bei einem Blitzeinschlag vor Beschädigung geschützt. Der Überspannungsableiter soll vor Schäden durch Blitzeinschläge in der Nähe schützen, bietet jeder keinen Schutz vor direkten Blitzeinschlägen. Garmin haftet nicht für durch Blitzeinschlag verursachte Schäden.

Lieferumfang, benötigtes Werkzeug und optionales Zubehör

Vergewissern Sie sich vor dem Einbau des Geräts, dass das Paket die unter aufgeführten Antikel enthalt. Nehmen Sie bei fehlenden Teilen unverzüglich Kontakt mit Ihr Hem Garmin-Handler auf.

GWS 10-Paket:

• GWS 10-Windsensoreinheit und Anemometerhalterungen
  Montagesatz (Schrauben) für Windsensoreinheit GWS 10
  GWS 10-Dokumentation
  NMEA 2000-Montagesatz (siehe unten)

Komplettpaket mit GWS 10 und GMI 10:

GWS 10-Paket
GMI 10-Einheit mit Schutzhülle
GMI 10-Einbau-Montagesatz (Schrauben)
GMI 10 NMEA 0183-Datenkabelbaum
GMI 10-Dokumentation
NMEA 2000-Montagesatz (siehe unten)

NMEA 2000-Montagesatz:

NMEA 2000-Abschlusswiderstand- sbuchse (nur bei Komplettpaket mit GWS 10 und GMI 10)	NMEA 2000 leitungsinterner Abschlusswiderstand (schwarz) NMEA 2000-Überspanningsableiter (grau)	NMEA 2000-Steckverbinder, nachträglich installierbar	NMEA 2000-T-Stück (2×), (nur bei Komplettpaket mit GWS 10 und GMI 10)
NMEA 2000-Backbone-Kabel • 30 Meter auf einer Rolle (98,5 Fuß) • Erfordert den nachträglich installierbaren NMEA 2000-Steckverbinder (im Lieferumfang enthalten)	NMEA 2000-Stichleitung • 2 Meter (6,5 Fuß) • Nur bei Komplettpaket mit GWS 10 und GMI 10 im Lieferumfang enthalten
NMEA 2000-Stromversorgungskabel (gelb) • 2 Meter (6,5 Fuß), inklusive 3 A-Sicherung • Nur bei Komplettpaket mit GWS 10 und GMI 10 im Lieferumfang enthalten

Benötigtes Werkzeug (nicht im Lieferumfang enthalten):

Kreuzschlitzschraubendreher
Bohrmaschine und Bohrer (3,3mm bzw. 1 / 8 Zoll)

Optionale Zusatzausrückung (nicht im Lieferumfang enthalten):

• Zusätzliche NMEA 2000-Netzwerkkomponenten

Installation des GMI 10 (nur bei Komplettpaket mit GWS 10 und GMI 10)

Falls Sie das Komplettpaket mit GWS 10 und GMI 10 erworben haben, beachten Sie bei der Installation des GMI 10 die im Lieferumfang enthaltenen Installationsanweisungen für GMI 10.

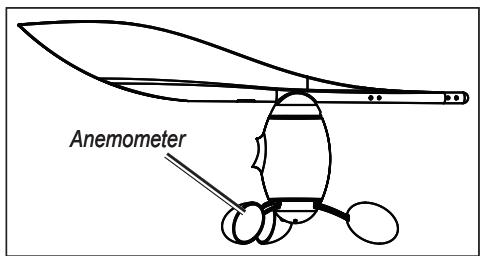

Zusammensetzen des GWS 10

1. Stellen Sie sichere, dass der Schaft in Bezug auf die Nut an dem Anemometer korrekt ausgerichtet ist. Die Nut am Anemometer passst nur auf eine bestimmte Art in den Schaft.
2. Üben Sie Druck aus, bis das Anemometer sicher sitzt.

HINWEIS: Wenn der Windsensor zusammengetzt ist, damit er nur zu Reparaturzwecken auseinandergenommen werden.

1. Verlegen Sie das offene Ende des NMEA 2000-Backbone-Kabels entlang oder innerhalb des Masten nach unten, und setzen Sie dem Kabel genugend Raum.
2. Bohren Sie ca. 3,3 mm (1/8 Zoll) Löcher, richten Sie den GWS 10 in die entsprechende Richtung, und montieren Sie den GWS 10 mit den mitgelieferten Schrauben fest an (siehe Abbildung). Wenn an der Mastspitze keine horizontally Fläche vorhanden ist, fertigen Sie ein entsprechendes Keilstück an, um das Gerät horizontal montieren zu können. Verwenden Sie für die Vorbohrungen die im Lieferumfang enthaltene Montageschablone mit klebender Rückseite.
3. Verbinden Sie an der Mastspitze den leitungsinternen Abschlusswiderstand mit dem Backbone-Kabel und dem GWS 10.
4. Befestigen Sie den leitungsinternen Abschlusswiderstand mit den im Lieferumfang enthaltenen Schrauben.
5. Ziehen Sie das Kabel am Mastfuß straff.
6. Führn Sie das offene Ende des Kabels zum bestehenden NMEA 2000-Netzwerk oder dorthin, wo Sie das NMEA 2000-Netzwerk installieren werden.

HINWEIS: Wenn Sie den GWS 10 nicht so montieren, dass er bereits in Vorausrichtung zeigt, müssen Sie die Software auf die entsprechende Windwinkelabweichung einstehen (siehe Seite 20).

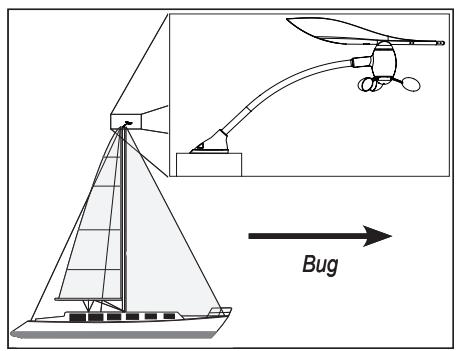

Montieren des GWS 10 in Vorausrichtung und parallel zur Mittschiffslinie

Anschlieben des GWS 10 an ein bestehendes NMEA 2000-Netzwerk

1. Kurzen Sie das NMEA 2000-Backbone-Kabel auf die passende Länge. Achten Sie damit darauf, dass das Kabel lang genug ist, um mit dem NMEA 2000-Netzwerk verbunden zu werden und genügend Spielerum für die Kelführung und Verbindung des nachträglich installierbaren Steckverbinders bleibt.
2. Setzen Sie den nachträglich installierbaren Steckverbinder zusammen, und verkabeln Sieihn. Beachten Sie hierbei die Abbildungen.

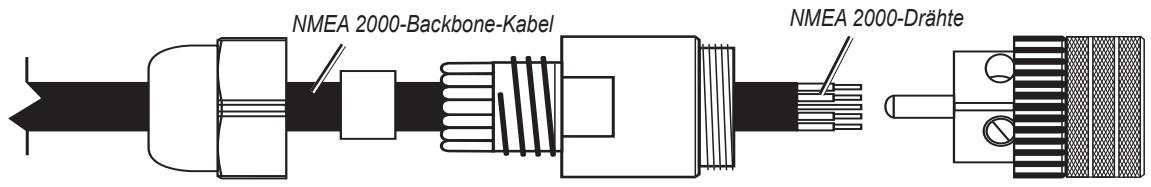

Zusammensetzen des nachträglich installierbaren Steckverbinders

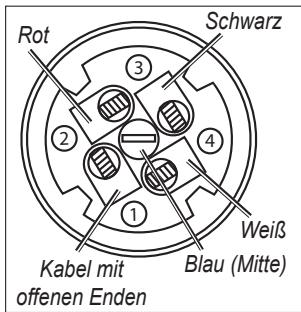

Leitungsbelegungen des nachträglich installierbaren Steckverbinders

1. Verbinden Sie den Steckverbinder mit dem grauen leitungsinternen Überspannungsableiter.
2. Trennen Sie den Abschlusswiderstandstecker an einer geeigneten Stelle vom Backbone des vorhandenen NMEA 2000-Netzwerks auf Ihrm Boot.

HINWEIS

Durch den leitungsinternen Überspannungsableiter (grauer Stecker) wird das NMEA 2000-Netzwerk bei einem Blitzeinschlag vor Beschädigung geschützt. Der Überspanningsableiter soll vor Schäden durch Blitzeinschläge in der Höhe schützen, bietet jeder keine Schutz vor direkten Blitzeinschlägen. Garmin haftet nicht für durch Blitzeinschlag verursachte Schäden.
5. Verbinden Sie den leitungsinternen Überspannungsableiter an der Position mit dem T-Stück, an der Sie in Schritt 3 den Abschlusswiderstandstecker entfern haben.

Erstellen eines NMEA 2000-Basisnetzwerks für GWS 10 und GMI 10

Wenn auf Ihr hem Boot kein NMEA 2000-Netzwerk vorhanden ist, mnen Sie ein solches Netzwerk einrichten, um den GwS 10 verwenden zu konnen. Weitere Informationen zu NMEA 2000 finden Sie auf der Website www.garmin.com.

1. Verbinden Sie die zwei T-Stücke an den Seiten.
2. Verbinden Sie das NMEA 2000-Stromversorgungskabel über den Zündschalter des Boots oder über einen passenden zusätzlichen Schalter (nicht im Lieferumfang enthalten) mit einer Gleichstromquelle von 9-16 V.

HINWEIS

Verbinden Sie das mitgelieferte NMEA 2000-Stromversorgungskabel mit dem Zündschalter des Boots oder einem externen Schalter. Wenn das NMEA 2000-Netzwerk direkt an die Batterie des Boots angeschlossen wird, führt dies zur Entladung der Batterie.

1. Verbinden Sie das NMEA 2000-Stromversorgungskabel mit einem der T- Stücke.
2. SchlieBen Sie die mitgelieferte NMEA 2000-Stichleitung an das andere T-Stuck und den GMI 10 an.
3. Bauen Sie für jeder Sensoren oder jeder Anzeigegerät (nicht im Lieferumfang enthalten), das Sie in das NMEA 2000-Netzwerk integrieren möchten, ein zusätzliches T-Stück (nicht im Lieferumfang enthalten) ein, und verbinden Sie den Sensor bzw. das Anzeigegerät mit der entsprechenden Stichleitung (nicht im Lieferumfang enthalten).
4. Verbinden Sie die Abschlusswiderstandsbuchse mit dem entsprechenden Ende der verbundenen T-Stücke.

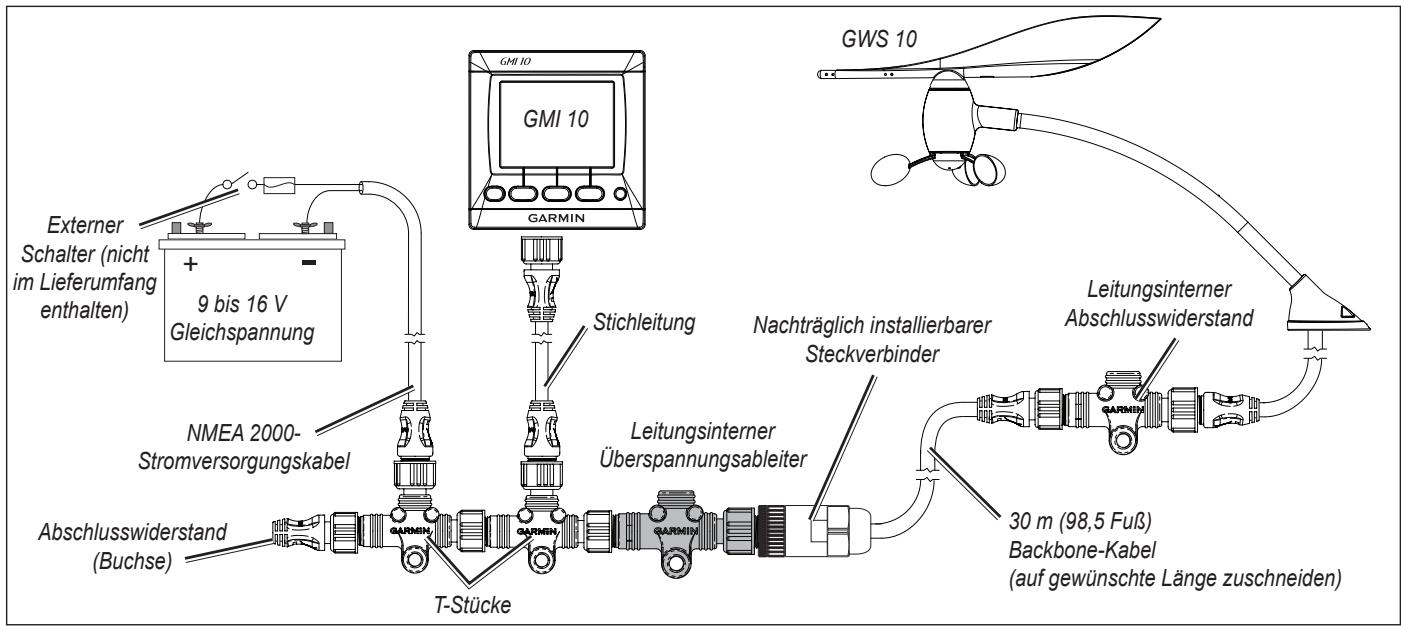

NMEA 2000-Basisnetzwerk für NMEA 2000-Basisnetzwerk für GMI 10 und GWS 10

Konfigurieren des GWS 10

Spezifische Anweisungen zur Konfiguration von NMEA 2000-Geräten finden Sie im Benutzerhandbuch des Garmin-Plotters bzw. Marineinstruments.

So konfigurieren Sie die Ausrichtung:

1. Wahlen Sie Windwinkelabgleich, wenn Sie den GWS 10 nicht genau in Vorausrichtung ausgerichtet haben.
2. Wahlen Sie zum Ausgleich des Unterschieds in der Ausrichtung den entsprechenden Winkel (in Grad).

TIPP: Die Winkel sind im Uhrzeigersinn rund um den Mast des Boots konfiguriert. Beispelsweise sind 90 Grad Steuerbord und 270 Grad Backbord.

So passen Sie die Einstellungen für den Windwinkelfilter an:

1. Wahlen Sie Windwinkelfilter.
2. Wahlen Sie zur Anpassung des Filters aus den folgenden Einstellungen:

Aus: Schalten Sie den Filter aus, damit die Anzeige empfindlicher auf Änderungen des Windwinkels reagiert.
- Ein: Wahlen Sie eine höhere Zahl aus, um die Empfindlichkeit der Anzeige in Bezug auf Änderungen des Windwinkels zu erhöhen, oder wahren Sie eine niedrigere Zahl aus, um die Empfindlichkeit zu verringn.
- Automatisch: Die Filtereinstellungen werden automatisch an die Windverhältnisse angepasst.

So passen Sie die Einstellungen für den Windgeschwindigkeitsfilter an:

1. Wahlen Sie Windgeschwindigkeitsfilter.

2. Wahlen Sie zur Anpassung des Filters aus den folgenden Einstellungen:

Aus: Schalten Sie den Filter aus, damit die Anzeige empfindlicher auf Änderungen der Windgeschwindigkeit reagiert.
- Ein: Wahlen Sie eine höhere Zahl aus, um die Empfindlichkeit der Anzeige in Bezug auf Änderungen der Windgeschwindigkeit zu erhöhen, oder wahren Sie eine niedrigere Zahl aus, um die Empfindlichkeit zu verringgen.
- Automatisch: Die Filtrereinstellungen werden automatisch an die Windverhältnisse angepasst.

Konfigurieren des GWS 10, wenn die Filter- und Ausgleichseinstellungen nicht angezeigt werden

Spezifische Anweisungen zur Konfiguration von NMEA 2000-Geräten finden Sie im Benutzerhandbuch des Garmin-Plotters bzw. Marineinstruments.

So konfigurieren Sie die Ausrichtung:

1. Berechnen Sie den Winkelabgleich des GWS 10 ausgehend vom Bug.

TIPP: Die Winkel werden im Uhrzeigersinn rund um den Mast des Boots berechnet. Beispelsweise sind 90 Grad Steuerbord und 270 Grad Backbord.

1. Wahlen Sie Allgemeine Konfiguration, um Daten für die Filter- und Ausgleichseinstellungen zu spezifizieren.
2. Geben Sie „ANGLEOFFSET=" gefolgt von dem Wert ein, den Sie in Schritt 1 berechnet haben. (Beispiel: ANGLEOFFSET=180).

So konfigurieren Sie den Windwinkelfilter:

1. Berechnen Sie den Wert der Zeitkonstante für den Windwinkelfilter.

TIPP: Der Wert der Zeitkonstante ist eine Zahl zwischen 0 und 254, die den Zeitwert in Viertsekunden-Schritten angibt, bis eine Veränderung des Windwinkels auf dem Bildschirm angezeigt wird. Ein Wert von 40 bedetet beispisseweise, dass eine Änderung des Windwinkels erst angezeigt wird, wenn diese länger als 10 Sekunden dauert. Verwenden Sie einen Wert von 255, wenn Sie die Einstellung „Automatisch" verwenden möchten, um den Filter automatisch entsprechend der Windverhältnisse anzupassen.

1. Wahlen Sie Allgemeine Konfiguration, um Daten für die Filter- und Ausgleichseinstellungen zu spezifizieren.
2. Geben Sie folgenden Befehl ein: „ANGLEFILTER=" gefolggt von dem Wert, den Sie in Schritt 1 berechnet haben. (Beispiel: „ANGLEFILTER=12".

So konfigurieren Sie den Windgeschwindigkeitsfilter:

1. Berechnen Sie den Wert der Zeitkonstante für den Windgeschwindigkeitsfilter.

TIPP: Der Wert der Zeitkonstante ist eine Zahl zwischen 0 und 254, die den Zeitwert in Viertsekunden-Schritten angibt, bis eine Veränderung der Windgeschwindigkeit auf dem Bildschirm angezeigt wird. Ein Wert von 40 bedeutet beispelsweise, dass eine Änderung der Windgeschwindigkeit erst angezeigt wird, wenn diese länger als 10 Sekunden dauert. Verwenden Sie einen Wert von 255, wenn Sie die Einstellung „Automatisch" verwenden möchten, um den Filter automatisch entsprechend der Windverhältnisse anzupassen.

1. Wahlen Sie Allgemeine Konfiguration, um Daten für die Filter- und Ausgleichseinstellungen zu spezifizieren.
2. Geben Sie folgenden Befehl ein: „SPEEDFILTER=" gefolggt von dem Wert, den Sie in Schritt 1 berechnet haben. (Beispiel: „SPEEDFILTER=215".

PGN-Informationen unter NMEA 2000

In den nachfolgenden Tabellen ist aufgeführ, welche PGN-Angaben (Parameter Group Number) für NMEA 2000 ein GWS 10 bei einer Verbindung mit einem NMEA 2000-kompatiblen Gerät empfangen und senden kann.

Senden		Empfangen
059392	ISO-Bestätigung	059392	ISO-Bestätigung
060928	ISO-Adressenanforderung	059904	ISO-Anforderung
126208	NMEA-Gruppenfunktion - Anforderung/Befehl/Bestätigung	060928	ISO-Adressenanforderung
126464	PGN-Liste-Gruppenfunktion - Senden/Empfangen	126208	NMEA-Gruppenfunktion - Anforderung/Befehl/Bestätigung
126996	Produktinformationen	Der GWS 10 ist für NMEA 2000 zertifiziert.
130306	Winddaten
130312	Temperatur
130314	Tatsächlicher Druck

Technische Daten

HINWEIS: Die Sensorbreite variiert je nach Positionierung der Windfahne.

$$ \begin{array}{l} \text {G e r a t e a b m e s s u n g e n : B} \times \mathrm {H} \times \mathrm {T}: 5 0 0 \text {b i s} 5 7 5 \times 2 8 0 \times 1 4 0 \mathrm {m m} \ (1 9 ^ {1 1 / 1 6} \text {b i s} 2 2 ^ {5 / 8} \times 1 1 ^ {1 / 3 2} \times 5 ^ {1 / 2} \text {Z o l l}) \end{array} $$

$$ \text {G e w i c h t :} 0, 2 7 5 \mathrm {k g} (0, 6 \mathrm {l b}) $$

Kabel: Lange des angeschlossenen NMEA 2000-Kabels: 46~cm (18 Zoll)

Temperaturbereich: -15^ bis 70^ ( 5^ bis 158^ )

Gehäusewerkstoffe:

Gerätegehäuse und Fuß: PC/ABS

Windfahne und Anemometer: Polypropylen

Schaft: Aluminium 6063

Wellen:SS304

Stromversorgung

Stromversorgungssquelle: NMEA 2000 - 9 bis

16 V Gleichspannung

NMEA 2000 Load Equivalency Number

(LEN, Stromaufnahme des Geräts): 2 (100 mA)

Aktualisieren der Software

Wenn Sie bereits über ein NMEA 2000-Netzwerk und einen NMEA 2000-kompatiblen Garmin-Plotter verfügen, stellen Sie sicher, dass die Software auf allen Geräten der neuesten Version entspricht. Weitere Informationen finden Sie unter www.garmin.com.

Wenn Sie bereits über ein NMEA 2000-Netzwerk, jedoch nicht über einen Garmin-Plotter NMEA 2000-kompatiblen Garmin-Plotter verfügen, wenden Sie sich an den Produktsupport von Garmin oder einen Garmin-Handler.

Produktregistrierung

Helfen Sie uns, unseren Service weiter zu verbessern, und fullen Sie die Online-Registriierung unter www.garmin.com/registration/ aus. Besuchen Sie die Website http://my.garmin.com. Bewahren Sie die Originalquittung oder eine Fotokopie an einem sicheren Ort auf.

Tragen Sie die Seriennummer Ihres GWS 10 zur späteren Verwendung in den darauf vorgesehenen Bereich ein. Sie finden die Nummer auf einem Etikett am Gerät.

Seriennummer

Kontaktaufnahme mit Garmin

Wenden Sie sich an den Produktsupport von Garmin, falls beim Umgang mit dem GWS 10 Fragen auftreten. Als Kunde in den USA besuchen Sie die Internetseite www.garmin.com/support, oder wenden Sie sich Telefonisch unter [phone] oder [phone] an Garmin USA.

In Großbritannien wenden Sie sich Telefonisch unter 0808-238-0000 an Garmin (Europe) Ltd.

Als Kunde in Europa besuchen Sie die Internetseite www.garmin.com/support, und klichen Sie auf Contact Support, um Supportinformationen für das jeweilige Land zu erhalten. Wenden Sie sich alternative Telefonisch unter [phone] an Garmin (Europe) Ltd.
