Tipo di prodotto	Case per computer Micro ATX
Marca	Fractal Design
Modello	Core 1000 USB 3.0
Supporto fattore di forma	Mini ITX, Micro ATX
Dimensioni (LxAxP)	175 x 355 x 420 mm
Peso netto	4.1 kg
Colore	Nero (interno), slot di espansione bianchi
Alimentatore incluso	No
Supporto scheda madre	Mini ITX, Micro ATX
Slot di espansione	4 (staffette verniciate bianche)
Lunghezza massima scheda grafica (con supporto HDD inferiore)	210 mm
Lunghezza massima scheda grafica (senza supporto HDD inferiore)	350 mm
Altezza massima dissipatore CPU	135 mm
Porte I/O frontali	1x USB 2.0, 1x USB 3.0, Ingresso/Uscita Audio
Alloggiamenti di archiviazione (interni)	2x HDD da 3.5" (o 3x SSD da 2.5"), 2x 5.25"
Ventole incluse	1x ventola frontale da 120mm (1200 giri/min)
Totale slot ventole	3 (1x frontale 120mm, 1x posteriore 92mm, 1x laterale 120mm)
Caratteristiche montaggio unità	Vassoio HDD rimovibile con boccole in silicone antivibrazione
Pannello frontale	Rimovibile con filtro a rete e slot ventole a clip
Pulizia filtro	Scollegare la ventola frontale, rimuovere il pannello frontale tramite la maniglia inferiore, pulire il filtro, riagganciare
Garanzia	Garanzia limitata di 12 mesi
Origine del design	Progettato e ingegnerizzato in Svezia

Domande frequenti - Core 1000 Fractal Design

Quale tipo di scheda madre supporta il Core 1000?

Il Fractal Design Core 1000 supporta schede madri Mini ITX e Micro ATX. Questi sono fattori di forma piccoli ideali per build compatte.

Qual è la lunghezza massima supportata della scheda grafica?

Senza il supporto HDD inferiore, il Core 1000 può ospitare schede grafiche fino a 350mm di lunghezza. Con il supporto HDD inferiore installato, la lunghezza massima è 210mm.

Il case viene fornito con un alimentatore?

No, il Fractal Design Core 1000 non include un alimentatore. Devi acquistare un PSU (unità di alimentazione) separato.

Quante ventole sono incluse e quali sono le opzioni di montaggio delle ventole?

Il case include una ventola frontale da 120mm (1200 giri/min). Ci sono anche due slot extra per ventole: uno posteriore da 92mm e uno laterale da 120mm per ventole opzionali.

Quanti hard disk o SSD posso installare?

Il Core 1000 supporta fino a 2x HDD da 3.5" o 3x SSD da 2.5". Puoi anche combinare un HDD da 3.5" e un SSD da 2.5" contemporaneamente. Inoltre, ci sono due alloggiamenti da 5.25" con un convertitore 5.25">3.5" incluso.

Qual è l'altezza massima del dissipatore CPU?

L'altezza massima per un dissipatore CPU è 135mm. Assicurati che il tuo dissipatore non superi questa misura per entrare nel case.

Come si pulisce il filtro antipolvere frontale?

Per pulire il filtro anteriore, prima scollegare la ventola frontale dall'alimentazione. Quindi rimuovere il pannello frontale tirandolo verso l'esterno usando la maniglia inferiore. Pulire il filtro, quindi riagganciare il pannello. Non dimenticare di ricollegare la ventola.

Qual è il periodo di garanzia?

Il Fractal Design Core 1000 viene fornito con una garanzia limitata di 12 mesi contro difetti di materiali o lavorazione dalla data di consegna all'utente finale.

Come si installa una scheda grafica lunga?

Per schede grafiche più lunghe di 210mm, è necessario utilizzare solo il supporto HDD superiore e rimuovere il supporto HDD inferiore. Ciò consente di supportare schede fino a 350mm. Nota che il connettore di alimentazione potrebbe interferire con il vassoio HDD.

Il case supporta SSD da 2.5"?

Sì, il Core 1000 supporta fino a tre SSD da 2.5". Puoi montarli nei vassoi HDD che hanno fori per unità da 2.5", o usare il convertitore 5.25">3.5" se necessario.

MANUALE UTENTE Core 1000 Fractal Design

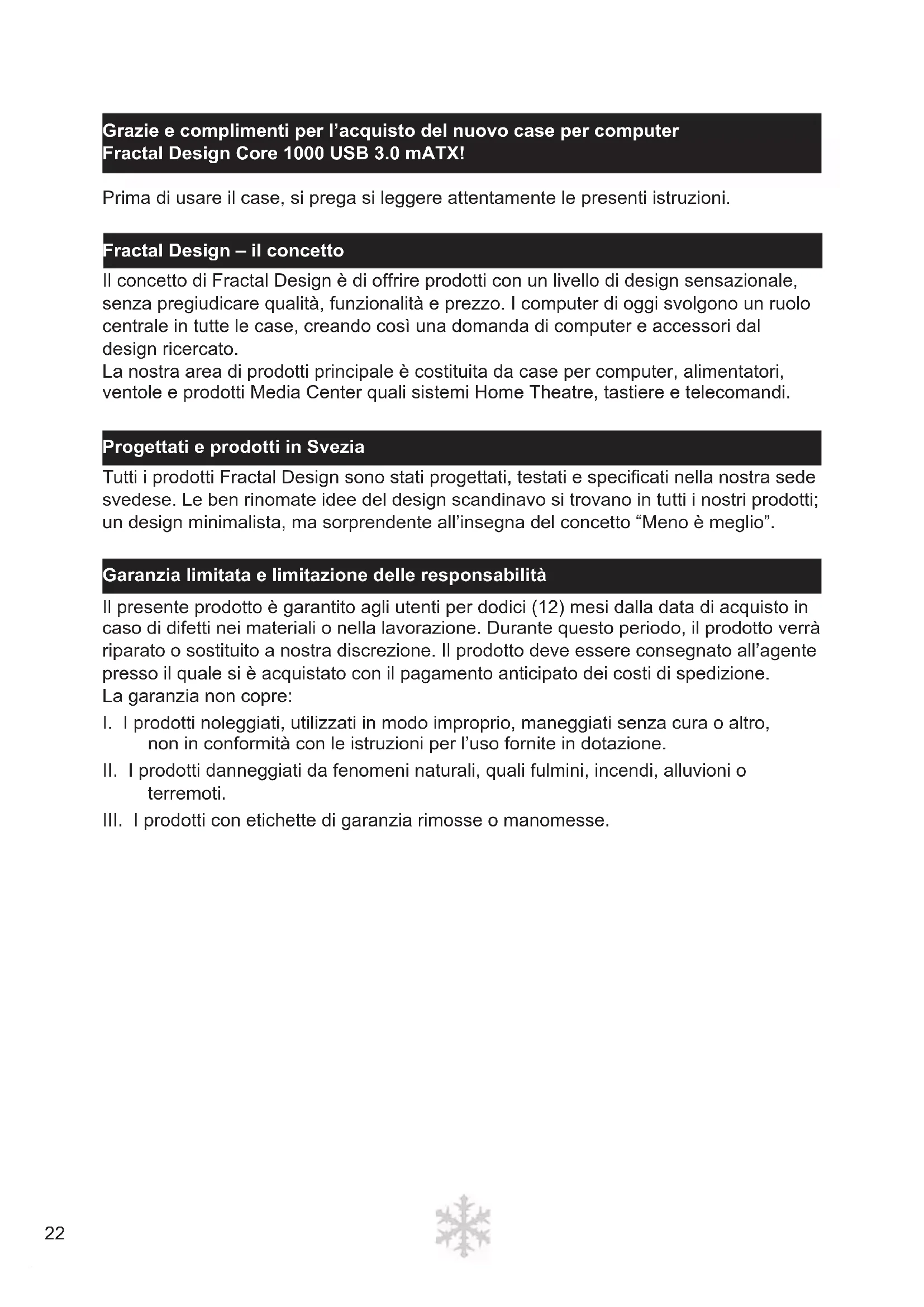

Grazie e complimenti per l'acquisto del nuovo case per computer Fractal Design Core 1000 USB 3.0 mATX!

Prima di usare il case, si prega si leggere attentamente le presenti istruzioni.

Fractal Design – il concetto

Il concetto di Fractal Design è di offrire prodotti con un livello di design sensazionale, senza pregiudicare qualità, funzionalità e prezzo. I computer di oggi svolgono un ruolo centrale in tutte le case, creando così una domanda di computer e accessori dal design ricercato.

La nostra area di prodotti principale è costituita da case per computer, alimentatori, ventole e prodotti Media Center quali sistemi Home Theatre, tastiere e telecomandi.

Progettati e prodotti in Svezia

Tutti i prodotti Fractal Design sono stati progettati, testati e specificati nella nostra sede svedese. Le ben rinomate idee del design scandinavo si trovano in tutti i nostri prodotti; un design minimalista, ma sorprendente all'insegna del concetto "Meno è meglio".

Garanzia limitata e limitazione delle responsabilità

Il presente prodotto è garantito agli utenti per dodici (12) mesi dalla data di acquisto in caso di difetti nei materiali o nella lavorazione. Durante questo periodo, il prodotto verrà riparato o sostituito a nostra discrezione. Il prodotto deve essere consegnato all'agente presso il quale si è acquistato con il pagamento anticipato dei costi di spedizione.

La garanzia non copre:

I. I prodotti noleggiati, utilizzati in modo improprio, maneggiati senza cura o altro, non in conformità con le istruzioni per l'uso fornite in dotazione.

II. I prodotti danneggiati da fenomeni naturali, quali fulmini, incendi, alluvioni o terremoti.

III. I prodotti con etichette di garanzia rimosse o manomesse.

Serie Core - 1000 USB 3.0

La nuova Serie Core Fractal Design offre una combinazione unica di design, funzioni, prestazioni di raffreddamento e valore.

Caratteristiche principali

• Pannello anteriore semplice ed elegante con mascherina e filtro
• Prestazioni ottimizzate in formato compatto e micro atx con varie opzioni di raffreddamento
• Un totale di 3 slot per ventole (1x 120 mm nella parte anteriore, 1x 92 mm nella parte posteriore, 1x 120 mm nel pannello laterale)
• Una ventola inclusa (1x 120 mm nella parte anteriore)
• Vano HDD innovativo e facilmente rimovibile per il montaggio dell'HDD in verticale con gommini in silicone anti-vibrazioni
  • Supporto di schede grafiche lunghe fino a 350 mm
• Pannello anteriore facilmente rimovibile con fermagli sugli slot per ventole

Il Core 1000 USB 3.0 offre varie funzioni di cui sono dotati di norma solo case più cari e più grandi. Supporta schede grafiche grandi fino a 350 mm grazie alla staffa di montaggio HDD innovativa, verticale e rimovibile. Il pannello anteriore è facilmente rimovibile e dotato di filtri per ventola con interno anti-polvere. L'interno nero lucido è abbinato e in contrasto con slot di espansione bianchi. Come per la Serie Define, tutti i vani HDD sono dotati di gommini in silicone anti-vibrazioni per una silenziosità ottimale.

Sistema di raffreddamento

• 1 ventola Fractal Design montata nella parte anteriore da 120 mm @ 1200 giri/min inclusa
• Sono disponibili 2 slot per ventole opzionali: uno di 92 mm nella parte posteriore e uno di 120 mm nel pannello laterale

Specifi che tecniche

• 2x vani HDD da 3.5" o 3x SSD da 2.5" - È possibile montare contemporaneamente 1x vano HDD da 3.5" e 1x SSD da 2.5"
• 2x bay da 5.25" con 1x convertitore 5.25>3.5" inclusi
• 1x USB 2.0, 1x USB 3.0 e Audio I/O - montati sulla parte superiore del pannello anteriore
• Nessuna PSU inclusa
• Compatibilità M/B: Mini ITX e Micro ATX
• 4 slot di espansione con staffe verniciate di bianco lucido
• Supporto di schede grafiche lunghe fino a 210 mm quando si usa il supporto HDD inferiore
• Supporto di schede grafiche lunghe fino a 350 mm quando si usa il supporto HDD inferiore
  • Supporto di radiatori CPU alti 160 mm
• Dimensioni del case (LxAxP): 175x355x420 mm con mascherina anteriore e superiore in posizione
• Peso netto: 4.1 kg

Informazioni supplementari

* EAN/GTIN-13: 7350041081098
* UPC: 817301011099
* Codice prodotto: FD-CA-CORE-1000-USB3-BL
* Disponibile anche per integratori di sistema

Sezione Come fare:

Installazione di schede grafi che di lunghezza superiore a 260 mm

Per essere pronto per i futuri prodotti, Core 1000 USB 3.0 supporta schede grafiche di lunghezza superiore a 210 mm utilizzando semplicemente il supporto HDD superiore. Quando si usa un solo HDD, lo chassis supporta schede grafiche di lunghezza fino a 350 mm! Tuttavia, di solito, non è possibile utilizzare il supporto HDD inferiore quando si dispone di una scheda grafica lunga, in quanto il connettore di alimentazione tocca il vano HDD.

Pulizia dei fi Itri

I filtri sono situati nelle solite prese d'aria per evitare che la penetrazione di polvere nel sistema. Quando si sporcano, ostacolano anche il flusso d'aria, per cui devono essere puliti con un intervallo regolare per un raffreddamento ottimale.

- Per pulire il filtro anteriore, è necessario scollegare la ventola anteriore dall'alimentazione. Una volta scollegate, rimuovere il pannello anteriore utilizzando la maniglia nella parte anteriore, tirare verso l'esterno ed estraendo la parte anteriore. Pulire e riporre i filtri. Non dimenticarsi di collegare la ventola.
