使用説明書 Core 1000 Fractal Design
本製品をご使用頂く前に必ず本説明書をお読み頂きますようお願い致します。

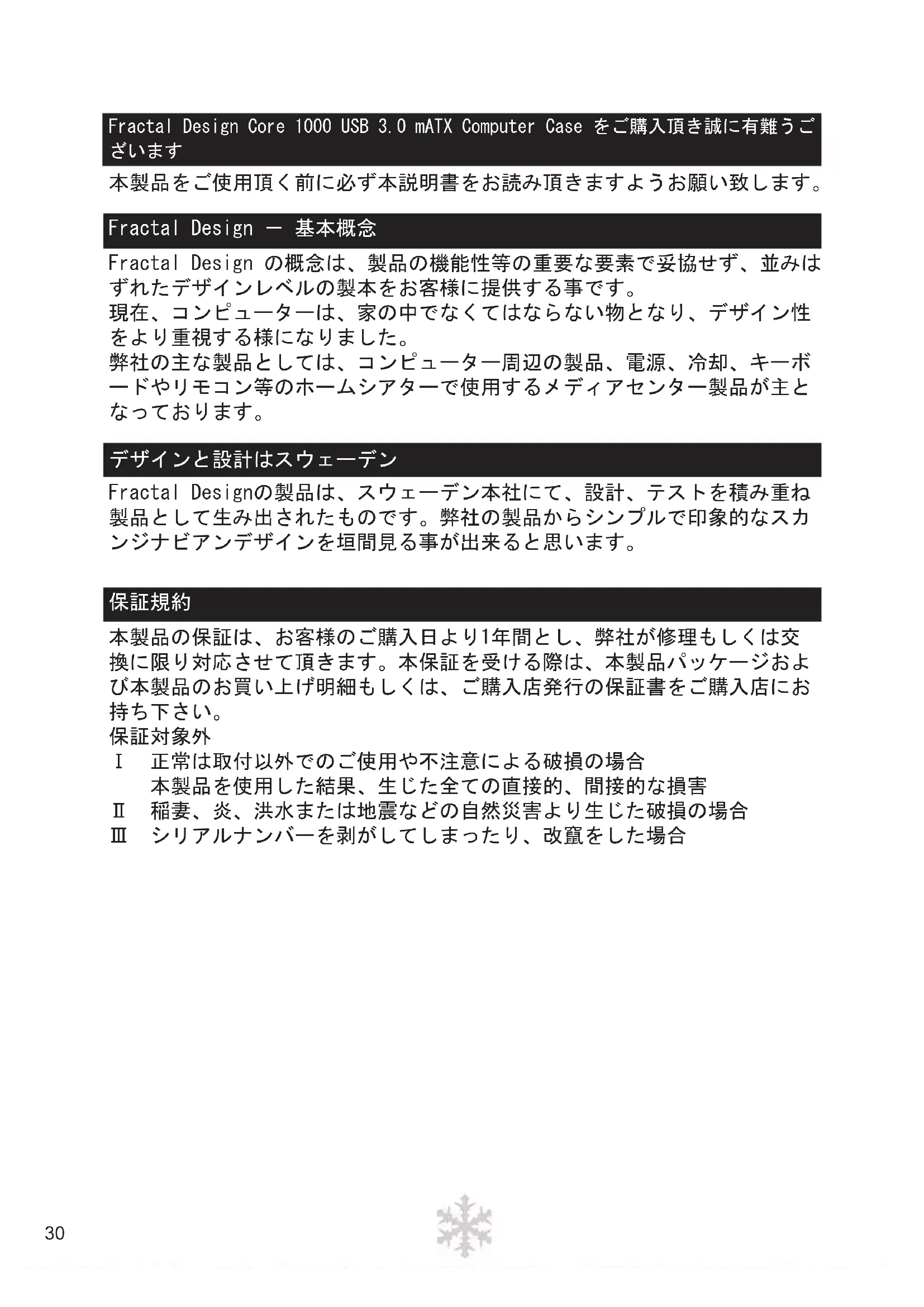

Fractal Design — 基本概念
Fractal Design の概念は、製品の機能性等の重要な要素で妥協せず、並みはずれたデザインレベルの製本をお客様に提供する事です。
現在、コンピューターは、家の中でなくてはならない物となり、デザイン性をより重視する様になりました。
弊社の主な製品としては、コンピューター周辺の製品、電源、冷却、キーボードやリモコン等のホームシアターで使用するメディアセンター製品が主となっております。
デザインと設計はスウェーデン
Fractal Designの製品は、スウェーデン本社にて、設計、テストを積み重ね製品として生み出されたものです。弊社の製品からシンプルで印象的なスカンジナビアンデザインを垣間見る事が出来ると思います。
保証規約
本製品の保証は、お客様のご購入日より1年間とし、弊社が修理もしくは交換に限り対応させて頂きます。本保証を受ける際は、本製品パッケージおよび本製品のお買い上げ明細もしくは、ご購入店発行の保証書をご購入店にお持ち下さい。
保証対象外
Ⅰ 正常は取付以外でのご使用や不注意による破損の場合
本製品を使用した結果、生じた全ての直接的、間接的な損害
Ⅱ 稲妻、炎、洪水または地震などの自然災害より生じた破損の場合
Ⅲ シリアルナンバーを剥がしてしまったり、改竄をした場合
Core Series - 1000 USB 3.0
Fractal DesignのCore Seriesは、デザイン性、冷却性等を追求したケースです。
特徵
・メッシュのシンプルでエレガントなフロントパネル
- Micro ATX用のケースで、冷却システムのオプションを装備しています。
・着脱が簡単なHDDトレイに防振用のシリコンマウントを着用しています。
・合計3個のファンスロット
(前面 120mmx1，背面 92mmx1，侧面 120mmx1)
・合計1個のファン装着済み
(前面 120mm×1)
・垂直に取りつけてあるHDDトレイは、簡単に着脱可能
・長さ350mm迄のグラフィックカードをサポート
・着脱が簡単なフロントパネルとクリップオンのファンスロット
Core 1000 USB 3.0の特徴としては、今までとは違いより小さくする事にこだわり
ました。フロントパネルは、長さ350mm迄のグラフィックカードをサポートし、HDDマウントブラケットは、取外し可能です。
簡単に取外し出来、ファンフィルターも装着され埃も入りにくい構造です拡張スロットは、ブラックに映えるホワイトカラーでDefi neシリーズと同じです。また、防振用シリコンマウントを採用しています。
冷却システム
- 前面 Fractal Design 120mmファン@1200rpmx1 (実装済み)
・オプションとして背面 92mm×1のファンが取付可能
・オプションとして側面 120mmx1のファンが取付可能
仕様
・3.5インチHDDx2または、2.5インチSSDX3
(3.5インチx1+2.5インチx1 装着可)
・5.25インチベイ×2 (3.5インチベイ変換ベゼル×1 付属)
・ I/0フロントパネル USB2.0x1, USB3.0x1, Audio I/0
・電源なし
・対応マザーボード Mini ITX, Micro ATX,
・4個の拡張スロット、ホワイトカラーのブラケット付
・長さ210mm迄のグラフィックカードをサポート（下部のHDD装着時）
・長さ350mm迄のグラフィックカードをサポート（下の部HDD着脱時）
・高さ135mm迄のCPUクーラーをサポート （下の部HDD着脱時）
・サイズ（WxHxD）175×355×420mm
· 重量 4.1kg
その他
・JANコード 7350041081098
· 型番 FD-CA-CORE-1000-USB3-BL
組み立て方：
ラフィックカード210mm以上の取付方法
Core 1000 USB 3.0は、通常210mm以上のグラフィックカードもサポートしていますが、
下部のHDDを装着しない場合は、最長で350mmのグラフィックカードをサポートする事が可能です。また、長いグラフィックカードを使用の際は、下部のHDDの仕様はしないで下さい。電源コネクタが当たる可能性があります。
フィルタクリーニング
フィルターは、システムに入り込む埃や塵を防ぎます。フィルターに溜まった汚れを放置すると気流を妨げて冷却機能が低下しますので、こまめにお手入れをお願いします。
- 前面のフィルターは、電源を落として掃除をして下さい。下部にあるローレットネジを外しフロントパネルを引き開けて下さい。ファンを取外してフィルターの掃除をして下さい。元に戻す際、ファンの接続を忘れない様ご注意下さい。
