Core 1000 - 中央处理器 Fractal Design - 免费用户手册

产品类型	Micro ATX 机箱
品牌	Fractal Design
型号	Core 1000 USB 3.0
支持规格	Mini ITX, Micro ATX
尺寸（宽x高x深）	175 x 355 x 420 mm
净重	4.1 kg
颜色	黑色（内部），白色扩展槽
是否包含电源	否
主板支持	Mini ITX, Micro ATX
扩展槽	4个（白色喷漆支架）
最大显卡长度（使用下部硬盘支架时）	210 mm
最大显卡长度（不使用下部硬盘支架时）	350 mm
最大CPU散热器高度	135 mm
前面板接口	1个USB 2.0，1个USB 3.0，音频输入/输出
存储位（内部）	2个3.5\"硬盘（或3个2.5\"固态硬盘），2个5.25\"
包含风扇	1个120mm前置风扇（1200转/分钟）
总风扇位	3个（1个前置120mm，1个后置92mm，1个侧置120mm）
硬盘安装特性	可拆卸硬盘托盘，带防震硅胶垫圈
前面板	可拆卸，带网状滤尘器和卡扣式风扇位
滤尘器清洁	断开前置风扇电源，通过底部把手取下前面板，清洁滤尘器，重新卡回
保修	12个月有限保修
设计起源	在瑞典设计和制造

常见问题 - Core 1000 Fractal Design

Core 1000支持哪种主板？

Fractal Design Core 1000支持Mini ITX和Micro ATX主板。这些是小板型，非常适合紧凑型组装。

支持的最大显卡长度是多少？

在不使用下部硬盘支架的情况下，Core 1000可容纳长度不超过350mm的显卡。安装下部硬盘支架后，最大长度为210mm。

机箱是否附带电源？

不，Fractal Design Core 1000不包含电源。您需要单独购买PSU（电源单元）。

包含几个风扇？风扇安装选项有哪些？

机箱包含一个120mm前置风扇（1200转/分钟）。还有两个额外的风扇位：一个92mm后置和一个120mm侧板，用于可选风扇。

可以安装多少硬盘或固态硬盘？

Core 1000支持多达2个3.5"硬盘或3个2.5"固态硬盘。您还可以同时组合一个3.5"硬盘和一个2.5"固态硬盘。此外，还有两个5.25"光驱位，并附带一个5.25"转3.5"转换器。

最大CPU散热器高度是多少？

CPU散热器的最大高度为135mm。确保您的散热器不超过这个高度才能装入机箱。

如何清洁前置防尘网？

要清洁前置防尘网，首先断开前置风扇的电源。然后通过底部把手向外拉出前面板。清洁防尘网，然后重新卡上前面板。别忘了重新连接风扇。

保修期是多久？

Fractal Design Core 1000提供12个月有限保修，涵盖材料和工艺缺陷，自交付给最终用户之日起。

如何安装长显卡？

对于长度超过210mm的显卡，您只需使用上部硬盘支架并移除下部硬盘支架。这样可支持长度不超过350mm的显卡。请注意电源接口可能会与硬盘托盘冲突。

机箱是否支持2.5英寸固态硬盘？

是的，Core 1000支持多达三个2.5"固态硬盘。您可以将它们安装在带有2.5"驱动器安装孔的硬盘托盘中，或者如果需要，使用5.25"转3.5"转换器。

用户手册 Core 1000 Fractal Design

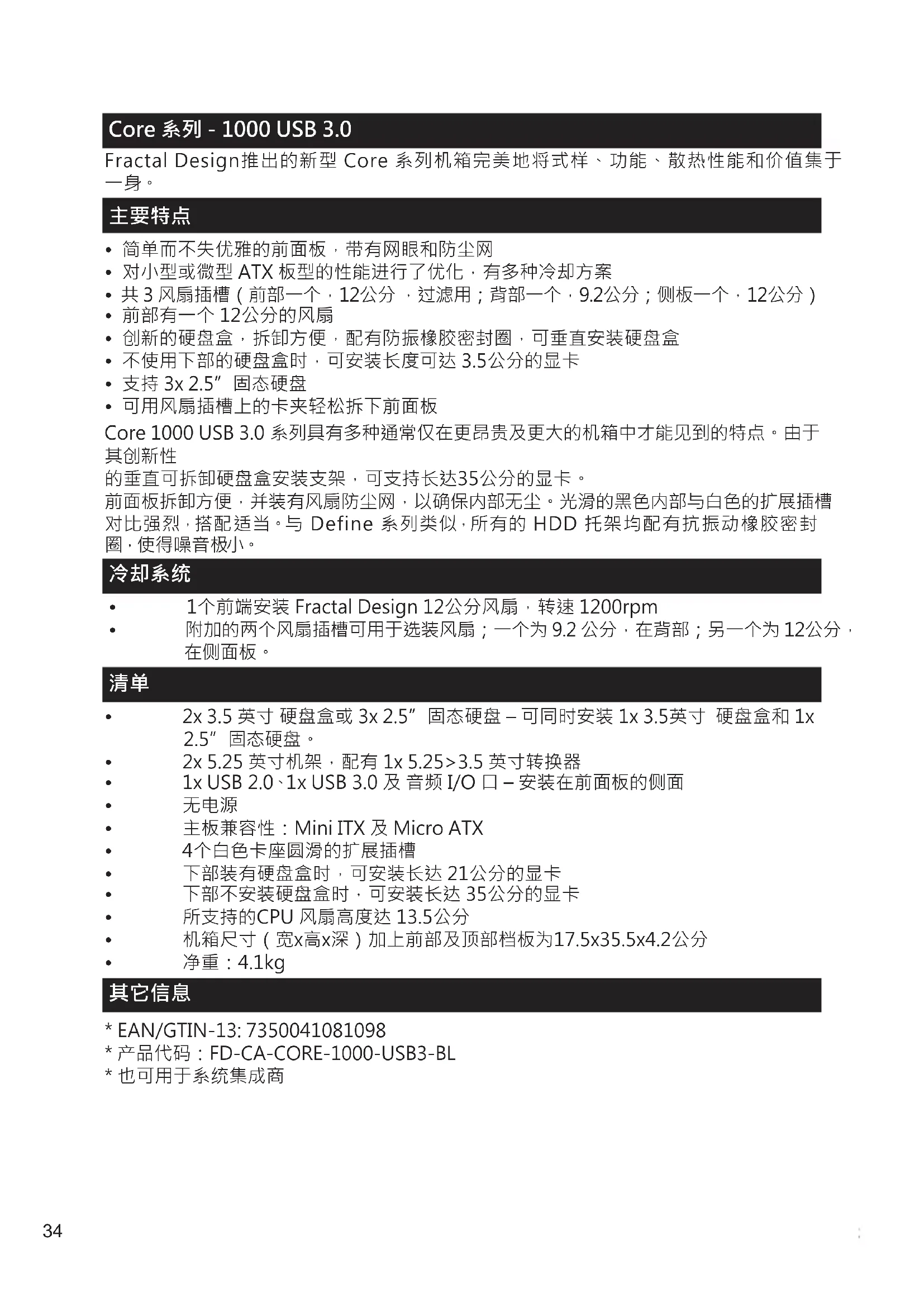

Core 系列 - 1000 USB 3.0

Fractal Design推出的新型 Core 系列机箱完美地将式样、功能、散热性能和价值集于一身。

主要特点

• 简单而不失优雅的前面板，带有网眼和防尘网
• 对小型或微型 ATX 板型的性能进行了优化，有多种冷却方案
• 共3风扇插槽（前部一个，12公分，过滤用；背部一个，9.2公分；侧板一个，12公分）
• 前部有一个12公分的风扇
• 创新的硬盘盒，拆卸方便，配有防振橡胶密封圈，可垂直安装硬盘盒
• 不使用下部的硬盘盒时，可安装长度可达3.5公分的显卡
• 支持 3x 2.5" 固态硬盘
• 可用风扇插槽上的卡夹轻松拆下前面板

Core 1000 USB 3.0 系列具有多种通常仅在更昂贵及更大的机箱中才能见到的特点。由于其创新性

的垂直可拆卸硬盘盒安装支架，可支持长达35公分的显卡。

前面板拆卸方便，并装有风扇防尘网，以确保内部无尘。光滑的黑色内部与白色的扩展插槽对比强烈，搭配适当。与 Define 系列类似，所有的 HDD 托架均配有抗振动橡胶密封圈，使得噪音极小。

冷却系统

• 1个前端安装 Fractal Design 12公分风扇，转速 1200rpm
- 附加的两个风扇插槽可用于选装风扇；一个为9.2公分，在背部；另一个为12公分，在侧面板。

清单

• 2x 3.5 英寸 硬盘盒或 3x 2.5" 固态硬盘 – 可同时安装 1x 3.5英寸 硬盘盒和 1x 2.5" 固态硬盘。
• 2x5.25英寸机架，配有1x5.25>3.5英寸转换器
• 1x USB 2.0、1x USB 3.0 及 音频 I/O 口 - 安装在前面板的侧面
• 无电源
  • 主板兼容性：Mini ITX 及 Micro ATX
  4个白色卡座圆滑的扩展插槽
  • 下部装有硬盘盒时，可安装长达 21 公分的显卡
• 下部不安装硬盘盒时，可安装长达35公分的显卡
  • 所支持的CPU 风扇高度达 13.5公分
• 机箱尺寸（宽x高x深）加上前部及顶部档板为17.5x35.5x4.2公分
  净重：4.1kg

其它信息

* EAN/GTIN-13: 7350041081098
* 产品代码：FD-CA-CORE-1000-USB3-BL
* 也可用于系统集成商

安装长于26公分的显卡

为应对未来的挑战，Core 1000 USB 3.0支持长度超过21公分的显卡，只须仅在顶部安装硬盘盒即可，非常简单。仅使用一个硬盘盒时，机箱中可安装长达35公分的显卡！然而，装上长显卡后，通常就无法在下部安装硬盤盒了，因为若这样做，电源连接器将会碰到硬盘盒托架。

防尘网

防尘网装在平常所用的进气口处，以防止灰尘进入系统。若防尘网变脏，也会阻碍空气的流动，故需要定期清洗，以达到最佳的冷却效果。

- 而要清洁前部防尘网，则需要断开前部风扇的电源。然后使用底部的手柄拆卸前面板，向外拉出，就可取下前面板。清洁防尘网，然后将其重新装上。不要忘记在这之后重新接通风扇电源。

有限质保及责任范围

Fractal Design Core 1000 USB 3.0 电脑主机保修期为终端用户交付之日起的二十四 (24) 个月，针对的是材料和/或工艺上的缺陷。在此保修期内，由Fractal Design决定是否对产品进行维修或更换。保修申请必须提交到销售产品的代理商处，运费预付。保修范围不包括：

• 产品已用于出租用途，使用不当，处理不当或未按照其既定的预
• 产品因自然灾害损坏，包括但不限于电、火灾、洪水和地震。
• 产品的序列号和/或保修贴纸已被篡改或去除

北美区: [e-mail]

德国/瑞士/奥地利: [e-mail]

欧洲及其他: [e-mail]

中國: [e-mail]
