Produkttyp	Micro ATX-datorlåda
Varumärke	Fractal Design
Modell	Core 1000 USB 3.0
Formfaktorstöd	Mini ITX, Micro ATX
Mått (BxHxD)	175 x 355 x 420 mm
Nettovikt	4,1 kg
Färg	Svart (insida), vita expansionsplatser
Strömförsörjning ingår	Nej
Moderkortsstöd	Mini ITX, Micro ATX
Expansionsplatser	4 (vitmålade fästen)
Max grafikkortslängd (med nedre HDD-fäste)	210 mm
Max grafikkortslängd (utan nedre HDD-fäste)	350 mm
Max CPU-kylarhöjd	135 mm
Främre I/O-portar	1x USB 2.0, 1x USB 3.0, ljud in/ut
Lagringsplatser (interna)	2x 3,5" HDD (eller 3x 2,5" SSD), 2x 5,25"
Inkluderade fläktar	1x 120 mm frontfläkt (1200 rpm)
Totalt fläktplatser	3 (1x front 120 mm, 1x bak 92 mm, 1x sida 120 mm)
Enhetsmonteringsfunktioner	Avtagbart HDD-fack med antivibrationssilikongummibussningar
Frontpanel	Avtagbar med meshfilter och klickbara fläktplatser
Filterrengöring	Koppla bort frontfläkten, ta bort frontpanelen via handtaget i botten, rengör filtret, tryck tillbaka
Garanti	12 månaders begränsad garanti
Designursprung	Designad och utvecklad i Sverige

Vanliga frågor - Core 1000 Fractal Design

Vilken typ av moderkort stöder Core 1000?

Fractal Design Core 1000 stöder Mini ITX- och Micro ATX-moderkort. Dessa är små formfaktorer som är idealiska för kompakta byggen.

Vilken är den maximala grafikkortslängden som stöds?

Utan nedre HDD-fäste kan Core 1000 rymma grafikkort upp till 350 mm långa. Med nedre HDD-fäste monterat är maxlängden 210 mm.

Ingår strömförsörjning i chassit?

Nej, Fractal Design Core 1000 innehåller ingen strömförsörjning. Du måste köpa en separat PSU (strömförsörjningsenhet).

Hur många fläktar ingår och vilka fläktmonteringsalternativ finns?

Chassit innehåller en 120 mm frontfläkt (1200 rpm). Det finns också två extra fläktplatser: en 92 mm bak och en 120 mm sidopanel för extra fläktar.

Hur många hårddiskar eller SSD-enheter kan jag installera?

Core 1000 stöder upp till 2x 3,5" HDD eller 3x 2,5" SSD. Du kan också kombinera en 3,5" HDD och en 2,5" SSD samtidigt. Dessutom finns det två 5,25"-platser med en 5,25"->3,5"-omvandlare inkluderad.

Vilken är den maximala CPU-kylarhöjden?

Den maximala höjden för en CPU-kylare är 135 mm. Se till att din kylare inte överstiger detta för att passa inuti chassit.

Hur rengör jag frontens dammfilter?

För att rengöra frontfiltret, koppla först bort frontfläkten från strömmen. Ta sedan bort frontpanelen genom att dra utåt med hjälp av handtaget i botten. Rengör filtret och snäpp sedan fast panelen igen. Glöm inte att återansluta fläkten.

Vilken är garantitiden?

Fractal Design Core 1000 levereras med en 12-månaders begränsad garanti mot material- eller tillverkningsfel från leveransdatum till slutanvändaren.

Hur installerar jag ett långt grafikkort?

För grafikkort längre än 210 mm måste du endast använda det övre HDD-fästet och ta bort det nedre HDD-fästet. Detta möjliggör stöd för kort upp till 350 mm. Observera att strömkontakten kan störa HDD-facket.

Stöder chassit 2,5" SSD-enheter?

Ja, Core 1000 stöder upp till tre 2,5" SSD-enheter. Du kan montera dem i HDD-facken som har hål för 2,5"-enheter, eller använda 5,25"->3,5"-omvandlaren om det behövs.

BRUKSANVISNING Core 1000 Fractal Design

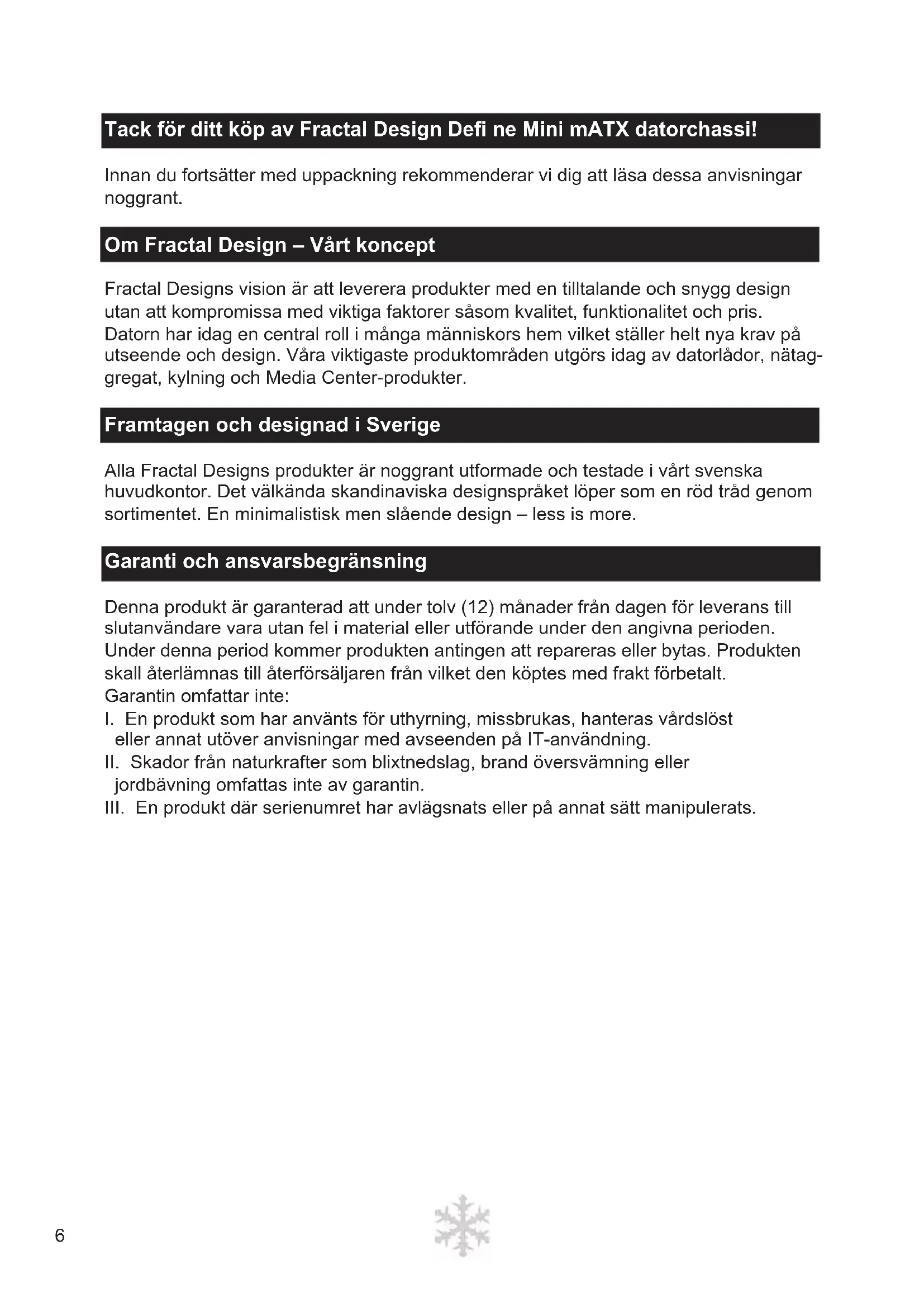

Tack för ditt köp av Fractal Design Defi ne Mini mATX datorchassi!

Innan du fortsätter med uppackning rekommenderar vi dig att läsa dessa anvisningar noggrant.

Om Fractal Design – Vårt koncept

Fractal Designs vision är att leverera produkter med en tilltalande och snygg design utan att kompromissa med viktiga faktorer såsom kvalitet, funktionalitet och pris. Datorn har idag en central roll i många människors hem vilket ställer helt nya krav på utseende och design. Våra viktigaste produktområden utgörs idag av datorlådor, nätaggregat, kylning och Media Center-produkter.

Framtagen och designad i Sverige

Alla Fractal Designs produkter är noggrant utformade och testade i vårt svenska huvudkontor. Det välkända skandinaviska designspråket löper som en röd tråd genom sortimentet. En minimalistisk men slående design – less is more.

Garanti och ansvarsbegränsning

Denna produkt är garanterad att under tolv (12) månader från dagen för leverans till slutanvändare vara utan fel i material eller utförande under den angivna perioden. Under denna period kommer produkten antingen att repareras eller bytas. Produkten skall återlämnas till återförsäljaren från vilket den köptes med frakt förbetalt.

Garantin omfattar inte:

I. En produkt som har använts för uthyrning, missbrukas, hanteras vårdslöst eller annat utöver anvisningar med avseenden på IT-användning.
II. Skador från naturkrafter som blixtnedslag, brand översvämning eller jordbävning omfattas inte av garantin.
III. En produkt där serienumret har avlägsnats eller på annat sätt manipulerats.

Core Serien - 1000 USB 3.0

Core serien från Fractal Design erbjuder en unik kombination av design, smarta lösningar, kylning, och prestanda.

Nyckelfunktioner

• Snygg mesh-front som har fläktfilter redan förmonterat
• Optimerad för prestanda, i en väldigt liten mATX förpackning utan att spara in på kylningsmöjligheter
  • Totalt 3 fläktplatser (1x 120mm fram, 1x 92 bak, 1x 120mm i sidopanelen)
• 1x 120mm förmonterad i fronten ingår
• En HDD-Vagga för 2 hårddiskar sitter sidomonterad med vibrationsdämpande silikon förmonterat
  • Stödjer grafikkort upp till 350mm i längd om ingen HDD sitter i nedre vaggan
• Stödjer upp till 3st 2,5" SSD
• Löstagbar frontpanel med snabbfäste för fl äkt

Core 1000 USB 3.0 har många funktioner som man normalt endast hittar i dyrare och större chassin. Det är en väldigt liten mATX låda som lätt går att ställa undan, och ändå har den plats för hela 350mm långa grafikkort. Detta görs möjligt tack vare den smarta lösningen där HDD monteras vertikalt utmed sidoplåten. HDD-platserna har självklart vibrationsdämpare i silikon förmonterade för en tystare upplevelse, precis som Define serien.

Kylning

• 1 frontmonterad Fractal Design 120mm fl äkt @ 1200rpm ingår
- Ytterligare 2 fläktplatser för extrafläktar finns tillgängligt, en 92mm bak och en 120mm i sidopanelen

Specifi kationer

• 2x 3,5" vibrationsdämpade HDD-vaggor, kompatibla med upp till 3 SSD!
• 2x 5,25" fack, med en adapter från 5,25" till 3,5" för kortläsare eller FDD
• På fronten fi nns lättåtkomligt 1x USB2.0, 1x USB3.0 och Audio I/O
• Nätdel ingår ej (filtrerat luftintag för nätdel under lådan, som enkelt kan lossas för att rengöras)
  • Passande moderkort: Mini-ITX och mATX
  • 4 expansionsplatser täckta med vita skyddsplåtar
• Stöd för grafikkort med längd upp till 210mm med HDD i nedre platsen
• Stöd för grafikkort med längd upp till 350mm om nedra platsen om nedre platsen är ledig
• Stöd för CPU-kylare med en höjd på hela 135mm
• Storlek (BxHxD): 175x355x420mm (med front- och topp- paneler på plats)
• Nettovikt: 4,1kg

Övrig information

* EAN/GTIN-13: 7350041081098
* UPC: 817301011099
* Produkt kod: FD-CA-CORE-1000-USB3-BL
* Finns även anpassade för systemintegratörer

Praktiska tips:

Installera grafi kkort längre än 210mm

För att vara framtidssäker stöder Core 1000 USB 3.0 grafikkort längre än 210mm om den nedere HDD platsen ej används vilket gör att lådan stödjer grafikkort med längd upp till hela 350mm!

Filter är placerade i fronten för att förhindra att damm hopar sig i lådan vilket leder till sämre temperaturer och onödigt slitage. En regelbunden rengöring av filtret underlättar luftfl ödet samt får datorn att gå kallare.

- För att rengöra det främre filtret måste först den främre fläkten kopplas ur. När det är gjort, lossa frontpanelen med hjälp av handtaget i botten, dra utåt och frontpanelen skall lossna. Rengör filtret och sätt tillbaka fronten. Glöm inte att koppla in fl äktarna efteråt.
