Core 1000 - Jednostka Centralna Fractal Design - Bezpłatna instrukcja obsługi

Typ produktu	Obudowa komputerowa Micro ATX
Marka	Fractal Design
Model	Core 1000 USB 3.0
Obsługiwane formaty płyt	Mini ITX, Micro ATX
Wymiary (SxWxG)	175 x 355 x 420 mm
Waga netto	4.1 kg
Kolor	Czarny (wnętrze), białe sloty rozszerzeń
Zasilacz w zestawie	Nie
Obsługa płyt głównych	Mini ITX, Micro ATX
Slot rozszerzeń	4 (białe malowane wsporniki)
Maksymalna długość karty graficznej (z dolnym uchwytem HDD)	210 mm
Maksymalna długość karty graficznej (bez dolnego uchwytu HDD)	350 mm
Maksymalna wysokość chłodzenia CPU	135 mm
Porty I/O z przodu	1x USB 2.0, 1x USB 3.0, Audio we/wy
Zatoki na dyski (wewnętrzne)	2x 3.5" HDD (lub 3x 2.5" SSD), 2x 5.25"
Wentylatory w zestawie	1 przedni wentylator 120 mm (1200 obr./min)
Łączna liczba slotów wentylatorów	3 (1x przedni 120 mm, 1x tylny 92 mm, 1x boczny 120 mm)
Funkcje montażu dysków	Wymienna tacka HDD z gumowymi przelotkami antywibracyjnymi
Panel przedni	Zdejmowany z filtrem siatkowym i slotami wentylatorów na zatrzaski
Czyszczenie filtra	Odłącz przedni wentylator, zdejmij panel przedni za uchwyt na dole, wyczyść filtr, zatrzaśnij z powrotem
Gwarancja	12 miesięcy ograniczonej gwarancji
Projekt	Zaprojektowany i wykonany w Szwecji

Często zadawane pytania - Core 1000 Fractal Design

Jaki typ płyty głównej obsługuje Core 1000?

Fractal Design Core 1000 obsługuje płyty główne Mini ITX i Micro ATX. Są to małe formaty idealne do kompaktowych konstrukcji.

Jaka jest maksymalna obsługiwana długość karty graficznej?

Bez dolnego uchwytu HDD, Core 1000 może pomieścić karty graficzne o długości do 350 mm. Z zainstalowanym dolnym uchwytem HDD maksymalna długość wynosi 210 mm.

Czy obudowa jest dostarczana z zasilaczem?

Nie, Fractal Design Core 1000 nie zawiera zasilacza. Musisz zakupić osobne PSU (zasilacz).

Ile wentylatorów jest w zestawie i jakie są opcje montażu wentylatorów?

Obudowa zawiera jeden przedni wentylator 120 mm (1200 obr./min). Istnieją również dwa dodatkowe sloty: jeden tylny 92 mm i jeden boczny 120 mm dla opcjonalnych wentylatorów.

Ile dysków twardych lub SSD mogę zainstalować?

Core 1000 obsługuje do 2x 3.5" HDD lub 3x 2.5" SSD. Możesz także jednocześnie połączyć jeden 3.5" HDD i jeden 2.5" SSD. Dodatkowo są dwa sloty 5.25" z jednym konwerterem 5.25">3.5" w zestawie.

Jaka jest maksymalna wysokość chłodzenia CPU?

Maksymalna wysokość chłodzenia CPU wynosi 135 mm. Upewnij się, że chłodzenie nie przekracza tej wartości, aby zmieścić się w obudowie.

Jak wyczyścić przedni filtr przeciwkurzowy?

Aby wyczyścić przedni filtr, najpierw odłącz przedni wentylator od zasilania. Następnie zdejmij panel przedni, pociągając na zewnątrz za uchwyt na dole. Wyczyść filtr, a następnie zatrzaśnij panel z powrotem. Nie zapomnij podłączyć ponownie wentylatora.

Jaki jest okres gwarancyjny?

Fractal Design Core 1000 jest objęty 12-miesięczną ograniczoną gwarancją na wady materiałów lub wykonania od daty dostawy do użytkownika końcowego.

Jak zainstalować długą kartę graficzną?

W przypadku kart graficznych dłuższych niż 210 mm należy używać tylko górnego uchwytu HDD i usunąć dolny uchwyt HDD. Umożliwia to obsługę kart o długości do 350 mm. Należy pamiętać, że złącze zasilania może kolidować z tacką HDD.

Czy obudowa obsługuje dyski SSD 2.5"?

Tak, Core 1000 obsługuje do trzech dysków SSD 2.5". Można je zamontować w tackach HDD, które mają otwory na dyski 2.5", lub w razie potrzeby użyć konwertera 5.25">3.5".

INSTRUKCJA OBSŁUGI Core 1000 Fractal Design

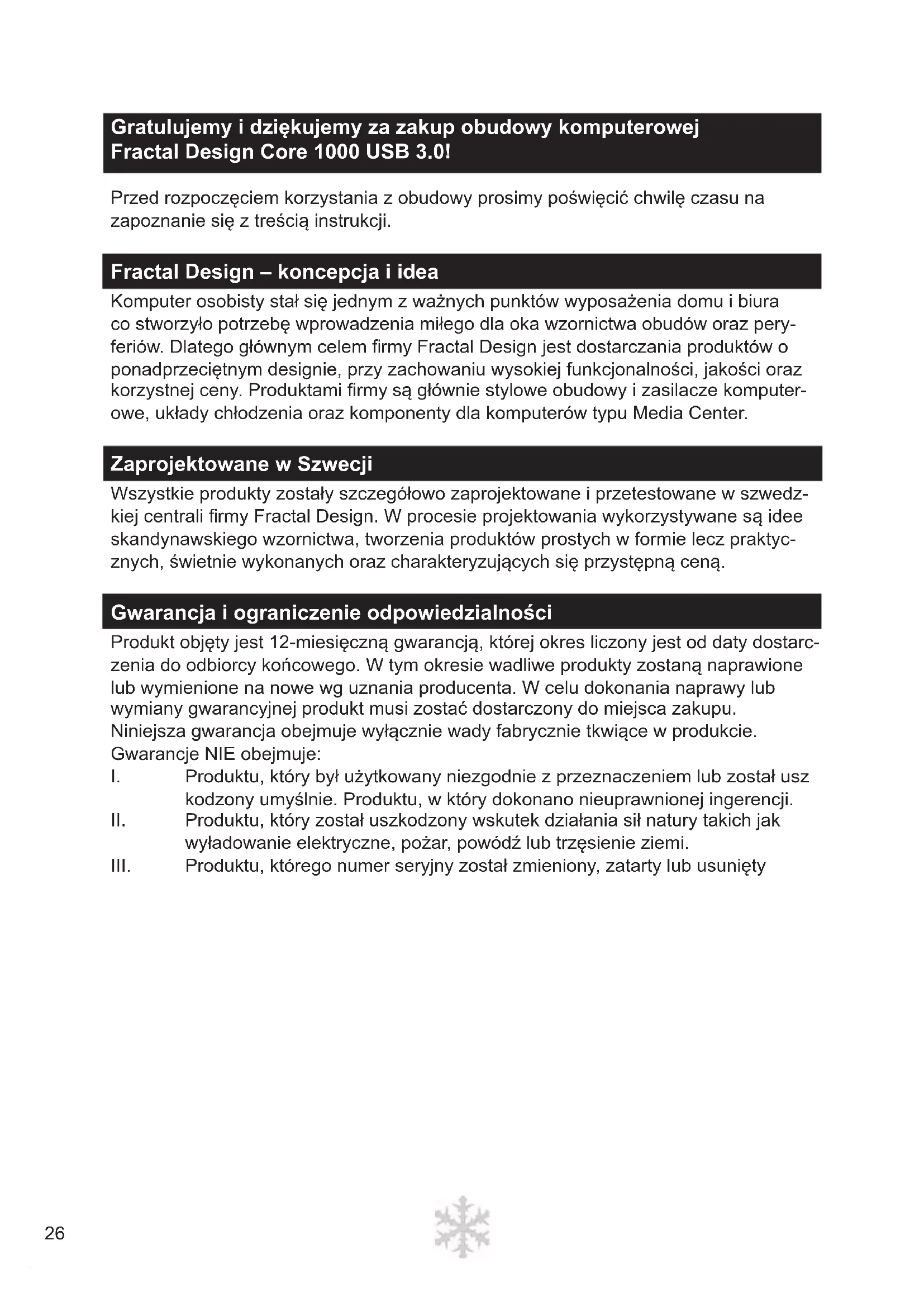

Gratulujemy i dziękujemy za zakup obudowy komputerowej Fractal Design Core 1000 USB 3.0!

Przed rozpoczęciem korzystania z obudowy prosimy poświęcić chwilę czasu na zapoznanie się z treścią instrukcji.

Fractal Design – koncepcja i idea

Komputer osobisty stał się jednym z ważnych punktów wyposażenia domu i biura co stworzyło potrzebę wprowadzenia miłego dla oka wzornictwa obudów oraz peryferiów. Dlatego głównym celem firmy Fractal Design jest dostarczania produktów o ponadprzeciętnym designie, przy zachowaniu wysokiej funkcjonalności, jakości oraz korzystnej ceny. Produktami firmy są głównie stylowe obudowy i zasilacze komputerowe, układy chłodzenia oraz komponenty dla komputerów typu Media Center.

Zaprojektowane w Szwecji

Wszystkie produkty zostały szczegółowo zaprojektowane i przetestowane w szwedzkiej centrali firmy Fractal Design. W procesie projektowania wykorzystywane są idee skandynawskiego wzornictwa, tworzenia produktów prostych w formie lecz praktycznych, świetnie wykonanych oraz charakteryzujących się przystępną ceną.

Gwarancja i ograniczenie odpowiedzialności

Produkt objęty jest 12-miesięczną gwarancją, której okres liczony jest od daty dostarczenia do odbiorcy końcowego. W tym okresie wadliwe produkty zostaną naprawione lub wymienione na nowe wg uznania producenta. W celu dokonania naprawy lub wymiany gwarancyjnej produkt musi zostać dostarczony do miejsca zakupu. Niniejsza gwarancja obejmuje wyłącznie wady fabrycznie tkwiące w produkcie. Gwarancje NIE obejmuje:

I. Produktu, który był użytkowany niezgodnie z przeznaczeniem lub został usz kodzony umyślnie. Produktu, w który dokonano nieuprawnionej ingerencji.
II. Produktu, który został uszkodzony wskutek działania sił natury takich jak wyładowanie elektryczne, pożar, powódź lub trzęsienie ziemi.
III. Produktu, którego numer seryjny został zmieniony, zatarty lub usunięty

Seria Core – 1000 USB 3.0

Seria obudów Fractal Design Core oferuje unikalną kombinację stylu, wyposażenia, skutecznej wentylacji oraz korzystnego stosunku jakości do ceny.

Główne cechy

• Prosty i elegancki panel przedni z siatką i filtrem przeciwpyłowym
- Konstrukcja zoptymalizowana pod kątem wydajności i przepływu powietrza przy zachowaniu niewielkich gabarytów
- Łącznie 3 miejsca na wentylatory (1x 120mm z przodu, 1x 92mm z tyłu oraz 1x 120mm z boku)
- W komplecie cichy wentylator Fractal Design 120mm @ 1200rpm z przodu
• Innowacyjne, łatwo wyjmowalne tacki na dyski twarde; dyski montowane pionowo
- Obsługa kart graficznych o długości do 350mm
- Wsparcie 3x2.5" SSD
- Łatwo zdejmowalny panel przedni

Obudowa Core 1000 USB 3.0 oferuje wiele cech spotykanych wyłącznie w większych i droższych konstrukcjach. Dzięki zmyślnemu systemowi montażu dysków twardych obsługuje karty graficzne o długości dochodzącej do 350mm. Panel przedni jest łatwo zdejmowalny i wyposażony dodatkowo w filtr przeciwpyłowy zapobiegający przedostawaniu się kurzu do wnętrza komputera. Polakierowane na czarne wnętrze oraz kontrastujące białe dodatki tworzą ciekawy schemat kolorystyczny. Podobnie jak w serii Define tacki na dyski na dyski twarde wyposażone zostały w silikonowe, antywibracyjne podkładki.

System chłodzenia

• 1 x przedni wentylator Fractal Design 120mm @ 1200rpm (w komplecie)
- Opcje montażu wentylatorów; 1 x tylny wentylator 92mm (opcja) oraz 1 x boczny wentylator 120mm (opcja)

Dane techniczne

• 2 tacki na dyski twarde; możliwość jednoczesnej instalacji 1 x 3.5" HDD i 1 x 2.5" SSD
• 2 zatoki 5.25, dołączony konwerter 5.25" > zewnętrzne 3.5"
• Porty z boku obudowy: 1 x USB2.0, 1 x USB3.0 oraz Audio I/O
  • Brak zasilacza w standardzie
• Obsługa płyt w standardach: Mini ITX, MicroATX
  • 4 sloty rozszerzeń PCI
• Wsparcie kart graficznych o długości do 210mm lub 350mm (przy jednym HDD umieszczonym w dolnej tacce)
• Supports graphic cards with lengths up to 350mm gdy dolne mocowanie HDD nie jest w użyciu
• Wsparcie coolerów CPU o wysokości do 135mm
• Wymiary: 175mm (szerokość) x 355mm (wysokość) x 420mm (długość)
• Waga: 4.1 kg netto

* EAN/GTIN-13: 7350041081098
* UPC: 817301011099
* Kod produktu: FD-CA-CORE-1000-USB3-BL
* Dostępna także w wersji dla integratorów

Porady:

Montaż kart graficznych dłuższych niż 210mm

Obudowa Core 1000 USB 3.0 zapewnia kompatybilność z kartami graficznymi o długości przekraczającej 210mm. W tym celu należy korzystać wyłącznie z górnego miejsca do montażu dysku twardego, wówczas do dyspozycji jest aż 350mm przestrzeni!

Czyszczenie fi Itrów

Filtry umieszczone są we wszystkich wlotach powietrza, zapobiegając przedostawaniu się kurzu do wnętrza obudowy. Zabrudzone mogą ograniczać przepływ powietrza i muszą być regularnie czyszczone dla zachowania optymalnej wydajności.

- W celu wyczyszczenia przednich filtrów wentylatory umieszczone w panelu przednim muszą zostać odłączone od źródła zasilania. Następnie należy zdemontować przedni panel chwytając dolną rączkę i ciągnąc do siebie. Po wyczyszczeniu filtrów należy osadzić panel z powrotem oraz podłączyć wentylatory

PL
