Core 1000 - Zentraleinheit Fractal Design - Kostenlose Bedienungsanleitung

Produkttyp	Micro-ATX-Computer-Gehäuse
Marke	Fractal Design
Modell	Core 1000 USB 3.0
Formfaktor-Unterstützung	Mini ITX, Micro ATX
Abmessungen (BxHxT)	175 x 355 x 420 mm
Nettogewicht	4.1 kg
Farbe	Schwarz (Innen), weiße Erweiterungsschächte
Netzteil enthalten	Nein
Motherboard-Unterstützung	Mini ITX, Micro ATX
Erweiterungsschächte	4 (weiß lackierte Halterungen)
Maximale Grafikkartenlänge (mit unterem HDD-Halter)	210 mm
Maximale Grafikkartenlänge (ohne unteren HDD-Halter)	350 mm
Maximale CPU-Kühlerhöhe	135 mm
Front I/O-Anschlüsse	1x USB 2.0, 1x USB 3.0, Audio Ein/Aus
Laufwerkschächte (intern)	2x 3.5" HDD (oder 3x 2.5" SSD), 2x 5.25"
Enthaltene Lüfter	1x 120-mm-Frontlüfter (1200 U/min)
Lüfterplätze insgesamt	3 (1x vorne 120 mm, 1x hinten 92 mm, 1x Seite 120 mm)
Eigenschaften der Laufwerksmontage	Herausnehmbarer HDD-Einschub mit Antivibrations-Silikonpuffern
Frontblende	Abnehmbar mit Mesh-Filter und einrastbaren Lüfterplätzen
Filterreinigung	Frontlüfter trennen, Frontblende über den unteren Griff abnehmen, Filter reinigen, wieder einrasten
Garantie	12 Monate eingeschränkte Garantie
Designursprung	Entwickelt und konstruiert in Schweden

Häufig gestellte Fragen - Core 1000 Fractal Design

Welchen Motherboard-Typ unterstützt das Core 1000?

Das Fractal Design Core 1000 unterstützt Mini-ITX- und Micro-ATX-Motherboards. Dies sind kleine Formfaktoren, ideal für kompakte Zusammenstellungen.

Was ist die maximale unterstützte Grafikkartenlänge?

Ohne den unteren HDD-Halter kann das Core 1000 Grafikkarten mit einer Länge von bis zu 350 mm aufnehmen. Mit installiertem unteren HDD-Halter beträgt die maximale Länge 210 mm.

Wird das Gehäuse mit einem Netzteil geliefert?

Nein, das Fractal Design Core 1000 enthält kein Netzteil. Sie müssen ein separates Netzteil (PSU) erwerben.

Wie viele Lüfter sind enthalten und welche Lüftermontageoptionen gibt es?

Das Gehäuse enthält einen 120-mm-Frontlüfter (1200 U/min). Es gibt zwei weitere Lüfterplätze: einen 92-mm-Lüfter hinten und einen 120-mm-Lüfter an der Seitenwand für optionale Lüfter.

Wie viele Festplatten oder SSDs kann ich installieren?

Das Core 1000 unterstützt bis zu 2x 3.5" HDDs oder 3x 2.5" SSDs. Sie können auch eine 3.5" HDD und eine 2.5" SSD gleichzeitig kombinieren. Zusätzlich gibt es zwei 5.25" Schächte mit einem 5.25" > 3.5" Adapter im Lieferumfang.

Was ist die maximale CPU-Kühlerhöhe?

Die maximale Höhe für einen CPU-Kühler beträgt 135 mm. Stellen Sie sicher, dass Ihr Kühler diese Höhe nicht überschreitet, um in das Gehäuse zu passen.

Wie reinige ich den vorderen Staubfilter?

Um den vorderen Filter zu reinigen, trennen Sie zuerst den Frontlüfter von der Stromversorgung. Entfernen Sie dann die Frontblende, indem Sie sie mit dem Griff unten nach außen ziehen. Reinigen Sie den Filter und rasten Sie die Blende wieder ein. Vergessen Sie nicht, den Lüfter wieder anzuschließen.

Wie lang ist die Garantiezeit?

Das Fractal Design Core 1000 wird mit einer 12-monatigen eingeschränkten Garantie auf Material- oder Verarbeitungsfehler ab dem Lieferdatum an den Endverbraucher geliefert.

Wie installiere ich eine lange Grafikkarte?

Für Grafikkarten, die länger als 210 mm sind, müssen Sie nur den oberen HDD-Halter verwenden und den unteren HDD-Halter entfernen. Dadurch werden Karten bis zu 350 mm unterstützt. Beachten Sie, dass der Stromanschluss mit dem HDD-Einschub kollidieren kann.

Unterstützt das Gehäuse 2.5" SSDs?

Ja, das Core 1000 unterstützt bis zu drei 2.5" SSDs. Sie können sie in den HDD-Einschüben montieren, die Löcher für 2.5" Laufwerke haben, oder bei Bedarf den 5.25" > 3.5" Adapter verwenden.

BEDIENUNGSANLEITUNG Core 1000 Fractal Design

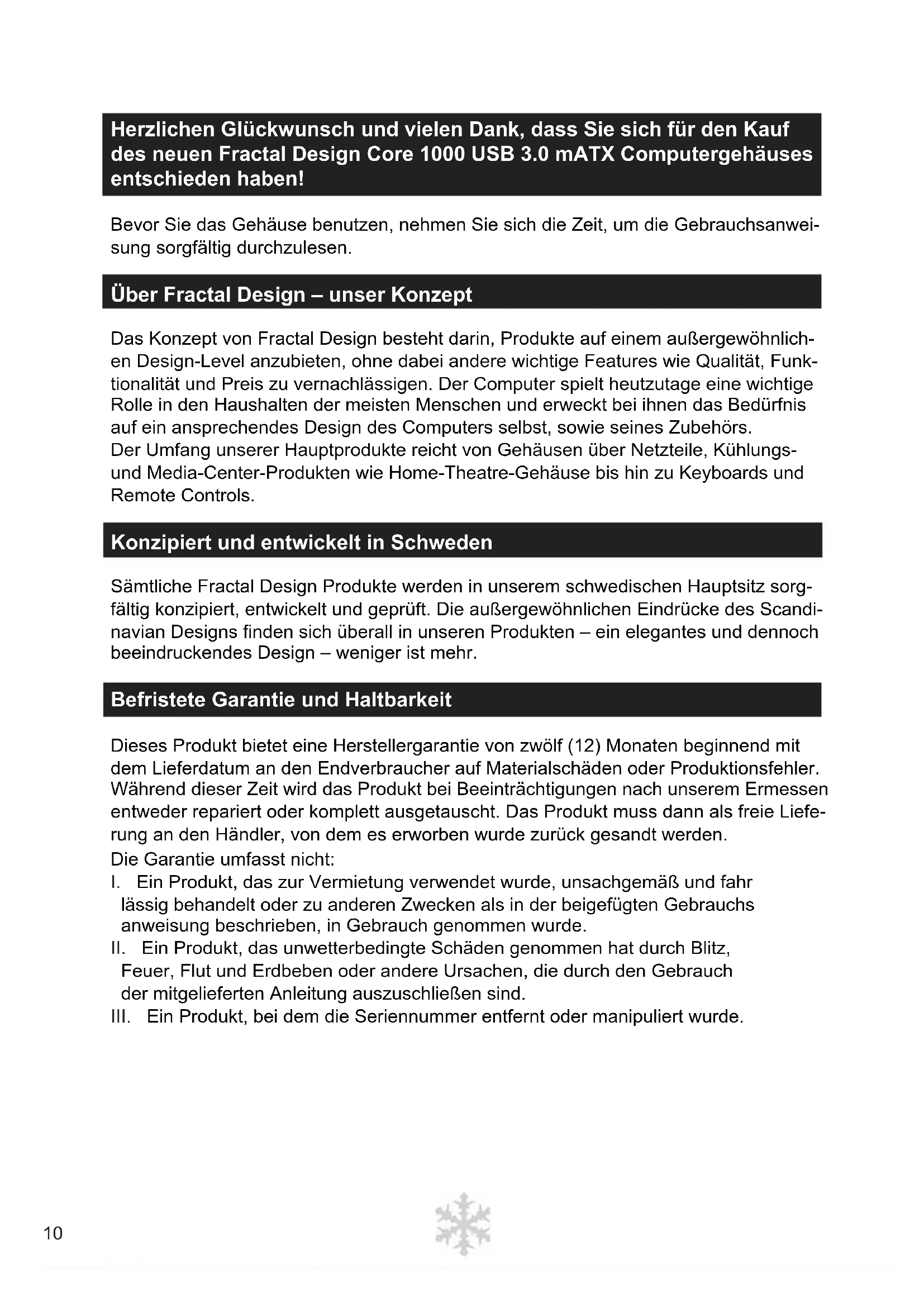

Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf des neuen Fractal Design Core 1000 USB 3.0 mATX Computergehäuses entschieden haben!

Bevor Sie das Gehäuse benutzen, nehmen Sie sich die Zeit, um die Gebrauchsanweisung sorgfältig durchzulesen.

Über Fractal Design – unser Konzept

Das Konzept von Fractal Design besteht darin, Produkte auf einem außergewöhnlichen Design-Level anzubieten, ohne dabei andere wichtige Features wie Qualität, Funktionalität und Preis zu vernachlässigen. Der Computer spielt heutzutage eine wichtige Rolle in den Haushalten der meisten Menschen und erweckt bei ihnen das Bedürfnis auf ein ansprechendes Design des Computers selbst, sowie seines Zubehörs.

Der Umfang unserer Hauptprodukte reicht von Gehäusen über Netzteile, Kühlungs- und Media-Center-Produkten wie Home-Theatre-Gehäuse bis hin zu Keyboards und Remote Controls.

Konzipiert und entwickelt in Schweden

Sämtliche Fractal Design Produkte werden in unserem schwedischen Hauptsitz sorgfältig konzipiert, entwickelt und geprüft. Die außergewöhnlichen Eindrücke des Scandinavian Designs finden sich überall in unseren Produkten – ein elegantes und dennoch beeindruckendes Design – weniger ist mehr.

Befristete Garantie und Haltbarkeit

Dieses Produkt bietet eine Herstellergarantie von zwölf (12) Monaten beginnend mit dem Lieferdatum an den Endverbraucher auf Materialschäden oder Produktionsfehler. Während dieser Zeit wird das Produkt bei Beeinträchtigungen nach unserem Ermessen entweder repariert oder komplett ausgetauscht. Das Produkt muss dann als freie Lieferung an den Händler, von dem es erworben wurde zurück gesandt werden.

Die Garantie umfasst nicht:

I. Ein Produkt, das zur Vermietung verwendet wurde, unsachgemäß und fahr lässig behandelt oder zu anderen Zwecken als in der beigefügten Gebrauchs anweisung beschrieben, in Gebrauch genommen wurde.

II. Ein Produkt, das unwetterbedingte Schäden genommen hat durch Blitz, Feuer, Flut und Erdbeben oder andere Ursachen, die durch den Gebrauch der mitgelieferten Anleitung auszuschließen sind.

III. Ein Produkt, bei dem die Seriennummer entfernt oder manipuliert wurde.

Core Serie - 1000 USB 3.0

Die neue Core Serie kombiniert exklusives, stilvolles und modernes Design, Features, Kühlungs-Performance und Nutzen.

Key Features

• Elegantes Front Panel Design mit Gitter und Filter
• Optimiert für Performance in einer kleinen Micro atx Größe mit mehreren Kühlungsoptionen
• Insgesamt 3 Lüfter-Halterungen(Front: 1x 120mm, Rückseite: 1x 920mm und Seitenteil: 1x 120mm)
  • 120mm Fractal Design Silent Series 15dB Lüfter vorne enthalten
• Innovativer, leicht herausnehmbarer HDD Schlitten, der die HDDs vertikal mit Anti-Vibrations Silikonscheibchen befestigt hält
• Unterstützt Grafi kkarten bis zu einer Länge von etwa 350mm
• Unterstützt bis zu 3x 2.5" SSD
• Leicht abnehmbares Front Panel mit Clip-Halterung für Lüfter-Halterung

Das Core 1000 USB 3.0 bietet viele Features, die man normalerweise nur in teuren und großen Gehäusen findet. Es unterstützt Grafikkarten bis zu einer Länge von 350mm dank des innovativen herausnehmbaren HDD Käfigs. Das Front Panel ist leicht abnehmbar und vormontiert mit Lüfterfiltern um einen staubfreien Innenraum zu gewährleisten. Das glänzend schwarze Innere ist passend abgestimmt im Kontrast mit den weißen Erweiterungssteckplätze. Ähnlich wie bei der Define Serie, sind alle HDD Schlitten mit Silikon-Vibrationsdämpfern ausgestattet für optimale Geräuschlosigkeit.

Kühlungssystem

• Front: Fractal Design Silent Series 120mm Lüfter @ 1200rpm enthalten
• Zusätzliche 2 Lüfter-Halterungen für weitere Lüfter; ein 92mm an der Rückseite und ein 120mm am Seitenteil

Technische Daten

• 2x 3.5 Zoll HDD-Schlitten oder 3x 2.5 Zoll SSD. Sie können 1x 3.5 Zoll HDD Schlitten und 1x 2,5 Zoll SSD gleichzeitig montieren
  • 2x 5.25 Zoll Käfi ge inklusive 1x 5.25 auf 3.5-Zoll-Konverter
  • Am oberen Teil des Front Panels: 1x USB 2.0, 1x USB 3.0 und Audio I/O
• Kein Netzteil enthalten
  • M/B Kompatibilität: Mini ITX und Micro ATX
  • 4 Erweiterungssteckplätze mit weiß lackierten Halterungen
• Unterstützt Grafikkarten mit einer Länge bis zu 350mm ohne den HDD Käfig
• Unterstützt Grafikkarten mit einer Länge bis zu 210 mit eingesetzten HDD Käfig
• Unterstützt CPU Kühler mit einer Höhe bis zu 135mm
• Gehäuseabmessungen: (BxHxT): 175x355x420mm einschließlich der eingesetzten Front- und Oberfassungen.
  • Netto Gewicht: 4.1kg

Zusätzliche Informationen

* EAN/GTIN-13: 7350041081098
* UPC: 817301011099
* Produkt Code: FD-CA-CORE-1000-USB3-BL
* Auch erhältlich für System Integratoren

Praktischer Anwendungsteil:

Installieren von Grafi kkarten mit einer Länge über 260mm

Um mit der Zukunft Schritt zu halten, unterstützt das Core 1000 USB 3.0 Grafikkarten, die länger als 210mm sind, in dem Sie nur den oberen HDD Käfig nutzen. Wenn nur ein HDD Käfig verwendet wird, unterstützt das Gehäuse Grafikkarten mit einer Länge bis zu 350mm. Beachten Sie, dass Sie den unteren HDD Käfig nicht verwenden können, wenn Sie eine längere Grafikkarte einsetzen wollen, da der Stromstecker der Grafikkarte an den Käfig stößt.

Säuberung der Filter

Die Filter sitzen an den herkömmlichen Lufteinlassöffnungen, um zu verhindern, dass Staub in das System gelangt. Wenn sie verschmutzen, hindern sie ebenfalls das Fördervolumen und sie müssen daher in regelmäßigen Abständen gereinigt werden, um eine optimale Kühlung zu gewährleisten.

- Um die Filter vorne zu reinigen, müssen der Front Lüfter vom Netzteil getrennt werden. Danach entfernen Sie die Frontblende, indem Sie den Griff am Boden benutzen und nach vorne ziehen. Die Frontblende sollte sich dann abnehmen las sen. Säubern Sie die Filter und rasten Sie sie wieder ein. Vergessen Sie nicht, die Front Lüfter danach wieder anzuschließen.
