Type de produit	Boîtier d'ordinateur Micro ATX
Marque	Fractal Design
Modèle	Core 1000 USB 3.0
Facteurs de forme pris en charge	Mini ITX, Micro ATX
Dimensions (LxHxP)	175 x 355 x 420 mm
Poids net	4.1 kg
Couleur	Noir (intérieur), Fentes d'extension blanches
Alimentation incluse	Non
Support de carte mère	Mini ITX, Micro ATX
Emplacements d'extension	4 (supports peints en blanc)
Longueur maximale de la carte graphique (avec support HDD inférieur)	210 mm
Longueur maximale de la carte graphique (sans support HDD inférieur)	350 mm
Hauteur maximale du refroidisseur CPU	135 mm
Ports I/O avant	1x USB 2.0, 1x USB 3.0, Audio In/Out
Baies de stockage (internes)	2x 3.5" HDD (ou 3x 2.5" SSD), 2x 5.25"
Ventilateurs inclus	1x ventilateur avant 120 mm (1200 tr/min)
Emplacements totaux pour ventilateurs	3 (1x avant 120 mm, 1x arrière 92 mm, 1x latéral 120 mm)
Fonctionnalités de montage des lecteurs	Plateau HDD amovible avec œillets en silicone anti-vibrations
Panneau avant	Amovible avec filtre en maille et emplacements pour ventilateurs clipsables
Nettoyage du filtre	Débranchez le ventilateur avant, retirez le panneau avant par la poignée inférieure, nettoyez le filtre, remettez en place
Garantie	Garantie limitée de 12 mois
Origine de conception	Conçu et développé en Suède

FOIRE AUX QUESTIONS - Core 1000 Fractal Design

Quel type de carte mère le Core 1000 supporte-t-il ?

Le Fractal Design Core 1000 prend en charge les cartes mères Mini ITX et Micro ATX. Ce sont des facteurs de forme compacts idéaux pour les montages réduits.

Quelle est la longueur maximale de carte graphique supportée ?

Sans le support HDD inférieur, le Core 1000 peut accueillir des cartes graphiques jusqu'à 350 mm de long. Avec le support HDD inférieur installé, la longueur maximale est de 210 mm.

Le boîtier est-il livré avec une alimentation ?

Non, le Fractal Design Core 1000 n'inclut pas d'alimentation. Vous devez acheter une alimentation (PSU) séparée.

Combien de ventilateurs sont inclus et quelles sont les options de montage ?

Le boîtier inclut un ventilateur avant de 120 mm (1200 tr/min). Il y a également deux emplacements supplémentaires : un arrière de 92 mm et un panneau latéral de 120 mm pour des ventilateurs optionnels.

Combien de disques durs ou de SSD puis-je installer ?

Le Core 1000 supporte jusqu'à 2x disques durs 3,5" ou 3x SSD 2,5". Vous pouvez également combiner un disque dur 3,5" et un SSD 2,5" simultanément. De plus, il y a deux baies 5,25" avec un convertisseur 5,25">3,5" inclus.

Quelle est la hauteur maximale du refroidisseur CPU ?

La hauteur maximale pour un refroidisseur CPU est de 135 mm. Assurez-vous que votre refroidisseur ne dépasse pas cette hauteur pour s'adapter à l'intérieur du boîtier.

Comment nettoyer le filtre à poussière avant ?

Pour nettoyer le filtre avant, d'abord débranchez le ventilateur avant de l'alimentation. Ensuite, retirez le panneau avant en le tirant vers l'extérieur à l'aide de la poignée située en bas. Nettoyez le filtre, puis remettez le panneau en place en l'enclenchant. N'oubliez pas de rebrancher le ventilateur.

Quelle est la période de garantie ?

Le Fractal Design Core 1000 est livré avec une garantie limitée de 12 mois contre les défauts de matériaux ou de fabrication à compter de la date de livraison à l'utilisateur final.

Comment installer une carte graphique longue ?

Pour les cartes graphiques de plus de 210 mm, vous devez utiliser uniquement le support HDD supérieur et retirer le support HDD inférieur. Cela permet de prendre en charge des cartes jusqu'à 350 mm. Notez que le connecteur d'alimentation peut interférer avec le plateau HDD.

Le boîtier prend-il en charge les SSD 2,5" ?

Oui, le Core 1000 prend en charge jusqu'à trois SSD 2,5". Vous pouvez les monter dans les plateaux HDD qui ont des trous pour les lecteurs 2,5", ou utiliser le convertisseur 5,25">3,5" si nécessaire.

MODE D'EMPLOI Core 1000 Fractal Design

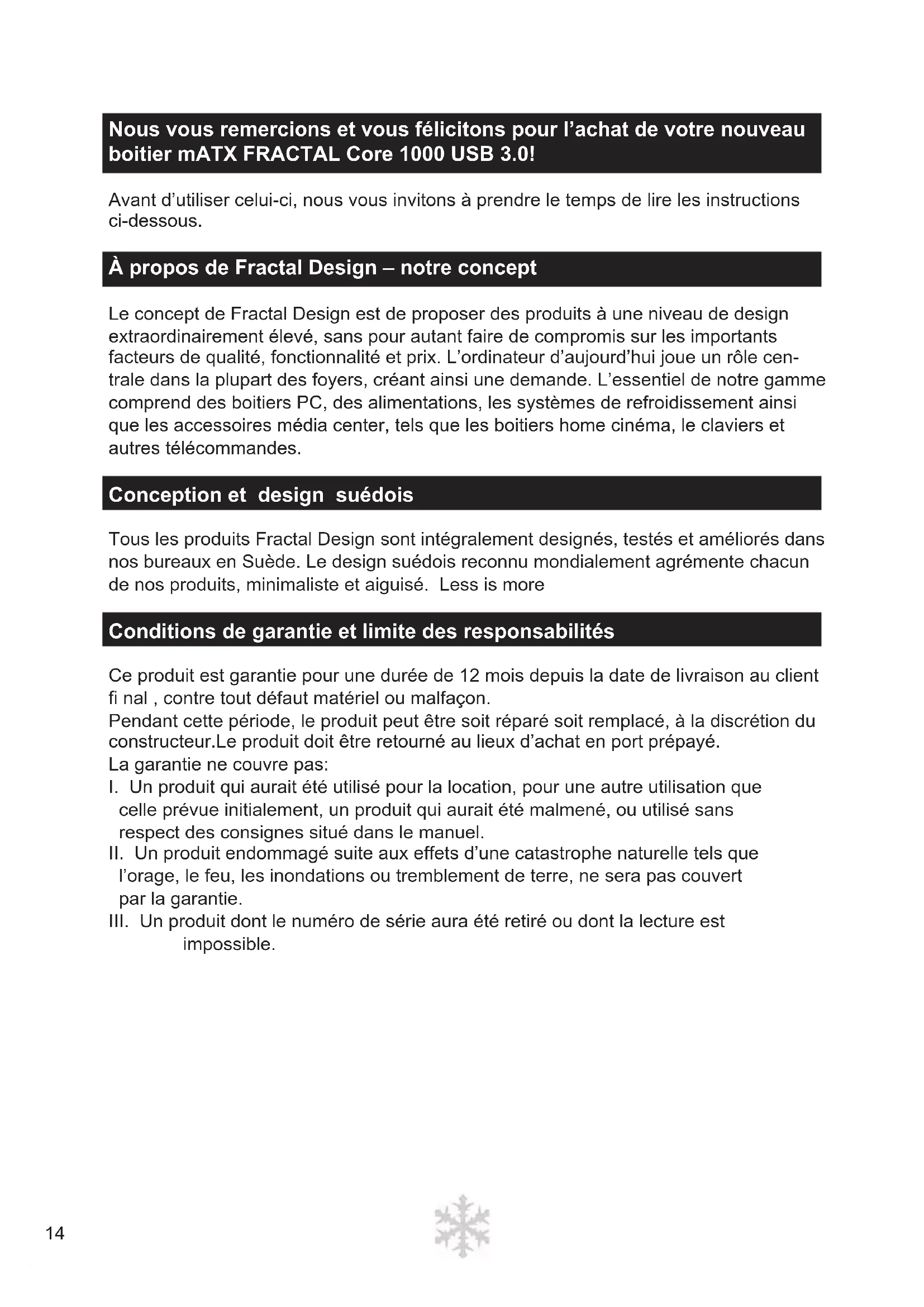

Nous vous remercions et vous félicitons pour l'achat de votre nouveau boitier mATX FRACTAL Core 1000 USB 3.0!

Avant d'utiliser celui-ci, nous vous invitons à prendre le temps de lire les instructions ci-dessous.

À propos de Fractal Design – notre concept

Le concept de Fractal Design est de proposer des produits à une niveau de design extraordinairement élevé, sans pour autant faire de compromis sur les importants facteurs de qualité, fonctionnalité et prix. L'ordinateur d'aujourd'hui joue un rôle centrale dans la plupart des foyers, créant ainsi une demande. L'essentiel de notre gamme comprend des boitiers PC, des alimentations, les systèmes de refroidissement ainsi que les accessoires média center, tels que les boitiers home cinéma, le claviers et autres télécommandes.

Conception et design suédois

Tous les produits Fractal Design sont intégralement designés, testés et améliorés dans nos bureaux en Suède. Le design suédois reconnu mondialement agrémente chacun de nos produits, minimaliste et aiguisé. Less is more

Conditions de garantie et limite des responsabilités

Ce produit est garantie pour une durée de 12 mois depuis la date de livraison au client final, contre tout défaut matériel ou malfaçon.

Pendant cette période, le produit peut être soit réparé soit remplacé, à la discrétion du constructeur. Le produit doit être retourné au lieux d'achat en port prépayé.

La garantie ne couvre pas:

1. Un produit qui aurait été utilisé pour la location, pour une autre utilisation que celle prévue initialement, un produit qui aurait été malmené, ou utilisé sans respect des consignes situé dans le manuel.

II. Un produit endommagé suite aux effets d'une catastrophe naturelle tels que l'orage, le feu, les inondations ou tremblement de terre, ne sera pas couvert par la garantie.

III. Un produit dont le numéro de série aura été retiré ou dont la lecture est impossible.

La nouvelle gamme CORE de Fractal Design offre une combinaison unique entre design, technicité, refroidissement, et prix compétitif.

Caractéristiques principales

• Simplet et élégant panneau avant avec grille et fi ltre
• Optimisé pour la performance avec de multiples possibilités de refroidissement
• 3 emplacements Ventilateurs (1x 120mm filtré à l'avant, 1x 92mm à l'arrière, 1x 120mm panneau latéral)
  • Un ventilateur 120mm inclus
• Cage HDD innovante et facilement extractible montable verticalement équipée de gommes anti vibration
• Supporte des cartes graphique jusqu'à 350mm
  • Supporte 3x 2.5" SSD
• Panneau frontale facilement amovible équipé de clip sur les emplacement ventilateurs

Le Core 1000 USB 3.0 apporte de nombreuses caractéristiques généralement présente sur des gammes de produits plus onéreuses et de taille plus importante. Il accueille des cartes graphiques allant jusqu'à 350mm grâce à sa cage HDD innovante et facilement extractible disposant de bracket amovible. Le panneau avant est facilement amovible et pré équipé de filtres prévient de toute intrusion de la poussier au sein du boitier. Son intérieur noir et lisse contraste à merveille avec les slot d'extension blanc qui I accompagnent. Comme pour la Gamme Define, tous les plateau HDD sont équipées de gomme anti vibration pour un silence optimal.

Système de refroidissement

• 1 ventilateur de façade Fractal Design 120mm fan @ 1200trs/m inclus
- Deux slots supplémentaires disponibles pour ventilateurs optionnels.

Un de 92mm à l'arrière et un 120mm sur le panneau latéral.

Caractéristiques

• 2x 3.5" HDD ou 3x 2.5" SSD -ou 1x 3.5" HDD et1x 2.5" SSD ensemble
• Baies 2x 5.25", avec convertisseur 1x 5.25">3.5"
• 1x USB 2.0, 1x USB 3.0 et Audio I/O – monté sur le côté du panneau avant
  • Pas d'alimentation incluse
• Compatible avec les cartes mères Mini ITX et Micro ATX
  • 4 slots d'extensions avec brackets blancs
• Supporte les cartes graphique jusqu'à 210mm avec la cage HDD en position basse
• Supporte les cartes graphique jusqu'à 350mm avec cage HDD retirée
  • Supporte les ventirads CPU jusqu'à 135mm
• Dimensions (LxHxP):175x355x420mm avec les panneaux top et latéral en place
• Poids net: 4.1kg

Informations complémentaires

* EAN/GTIN-13: 7350041081098
* UPC: 817301011099
* Code produit: FD-CA-CORE-1000-USB3-BL
* Également disponible pour les intégrateurs de systèmes

Section comment faire?:

Installer une carte graphique supérieur à 260mm

Afin d'assurer sa pérennité dans le temps, le Core 1000 USB 3.0 supporte des cartes graphiques d'une longueur supérieure à 210mm en n'utilisant simplement que le berceau HDD du haut du boitier. Si un seul HDD est utilisé le boitier peut même accepter une carte graphique allant jusqu'à 350mm! De plus notons également qu'il est rare d'utiliser le berceau inférieur de tout boitier lors d'utilisation de carte graphique de cette dimension, puisque le connecteur d'alimentation percuterait le berceau HDD

Nettoyage des fi Itres

Les filtres sont placés sur les prises d'air habituelles afin d'éviter tout entrée de la poussière au sein du système. Quand ceux-ci deviennent sales, ils obstruent alors la circulation de l'air à l'intérieur du boitier. Ceux-ci nécessitent donc d'être nettoyer fréquemment afi n de conserver un refroidissement optimal.

- Pour nettoyer les filtre avant, les ventilateurs y étant associés doivent être déconnectés de leur source d'alimentation. Une fois les ventilateurs débranchés, démonter le panneau frontale en utilisant la poignée prévue à cet effet et située à la base de celui ci. Nettoyez les filtres puise remettez le dispositif en place. N'oubliez pas alors de reconnecter les ou les ventilateurs déconnectés auparavant.
