Node 304 - Unità Centrale Fractal Design - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Custodia per computer (unità centrale)
Marca	Fractal Design
Modello	Node 304
Dimensioni (A x L x P)	250 x 374 x 320 mm
Peso	Circa 7,2 kg
Alimentazione	ATX, fino a 160 mm di lunghezza
Schede grafiche compatibili	Fino a 310 mm (con un supporto per disco rigido rimosso)
Ventilatori inclusi	3 ventilatori idraulici R2 da 140 mm
Filtri aria	Filtro anteriore rimovibile, filtro PSU rimovibile, filtro laterale non rimovibile
Controllore ventilatore	3 posizioni: 5V (basso), 7V (medio), 12V (alto)
Interno modulare	Supporti per disco rigido rimovibili per più spazio
Dischi rigidi	Installazione su supporti bianchi, fino a 6 dischi
Raffreddamento CPU	Compatibile con dissipatori a torre o watercooling
Pannello anteriore	Rimovibile per accesso al filtro
Manutenzione	Pulizia regolare dei filtri aria
Garanzia	24 mesi contro difetti di materiali e fabbricazione
Supporto prodotto	[e-mail] (Europa/Resto del Mondo)
Design	Scandinavo minimalista, insonorizzato

Domande frequenti - Node 304 Fractal Design

Quali sono le dimensioni del Fractal Design Node 304?

Il Node 304 misura circa 250 mm di altezza, 374 mm di larghezza e 320 mm di profondità.

Quali tipi di alimentazione sono compatibili?

Accetta alimentatori ATX fino a 160 mm di lunghezza. Gli PSU modulari devono essere più corti se usati con una scheda grafica lunga.

Come installare un disco rigido nel Node 304?

Rimuovere il supporto per disco rigido dal case svitando la vite anteriore e le due viti di serraggio. Installare il disco rigido con i connettori verso il retro, quindi rimettere il supporto e collegare i cavi.

Qual è la lunghezza massima della scheda grafica supportata?

Fino a 310 mm, a condizione di rimuovere un supporto per disco rigido. Schede oltre 170 mm possono entrare in conflitto con PSU superiori a 160 mm.

Come pulire i filtri aria?

Per il filtro PSU, farlo scorrere all'indietro e rimuoverlo. Per il filtro anteriore, rimuovere il pannello frontale tirando dal fondo, quindi premere i clip per rimuovere il filtro. Pulirli e reinstallare.

Dove si trova il controllore del ventilatore?

Si trova sul retro del case, vicino agli slot PCI. Offre tre velocità: bassa (5V), media (7V) e alta (12V).

Qual è la garanzia del Node 304?

La garanzia è di 24 mesi contro difetti di materiali e fabbricazione, a partire dalla data di consegna. I reclami devono essere presentati al venditore.

Si può installare un watercooling nel Node 304?

Sì, il case è compatibile con sistemi di raffreddamento a liquido, oltre ai dissipatori per CPU a torre.

Come rimuovere il pannello anteriore?

Tirare il pannello anteriore usando il fondo come maniglia. Fare attenzione ai cavi. Una volta rimosso, si può accedere al filtro anteriore.

Quanti ventilatori sono inclusi?

Il Node 304 viene fornito con tre ventilatori idraulici R2 da 140 mm.

MANUALE UTENTE Node 304 Fractal Design

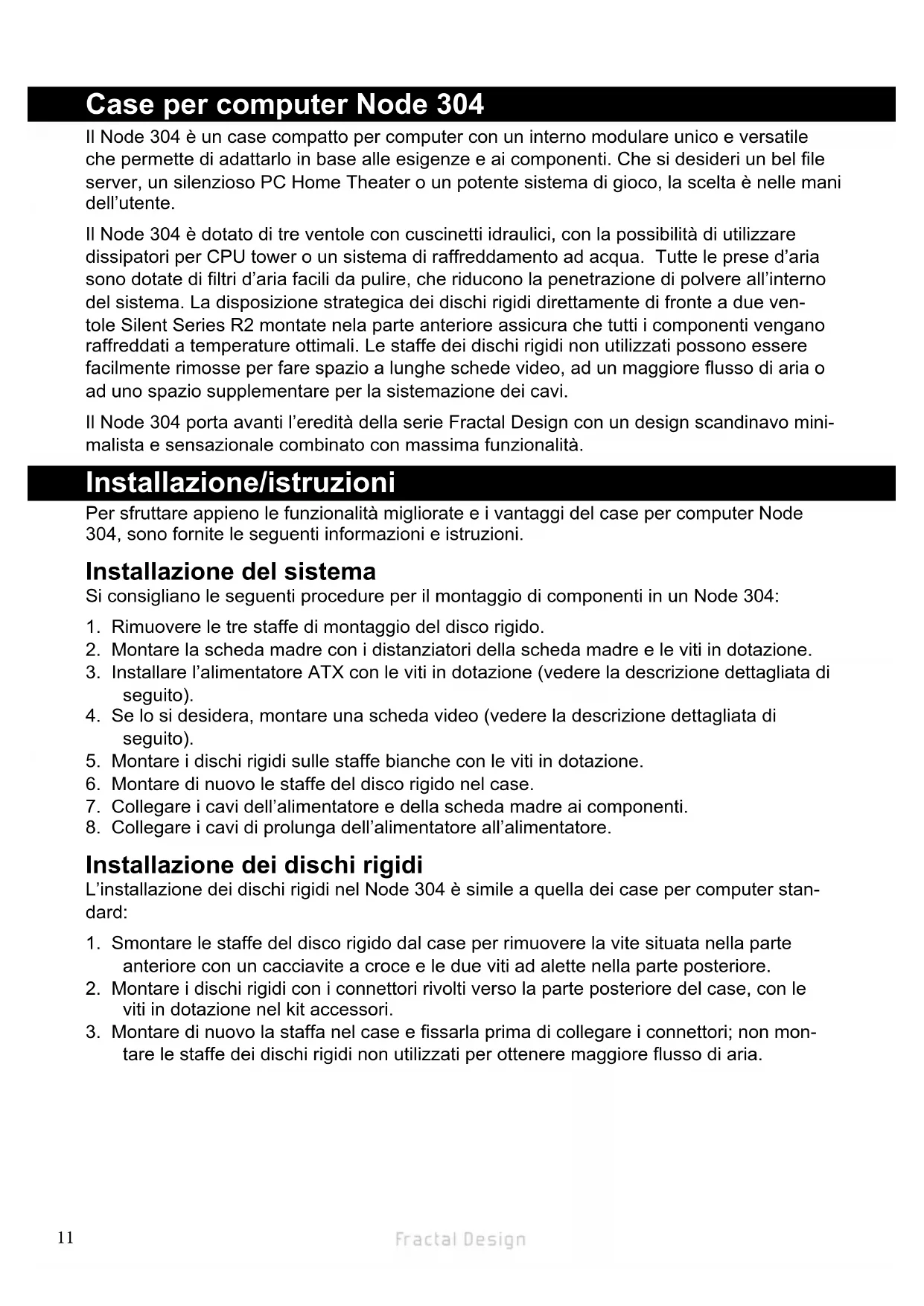

Il Node 304 è un case compatto per computer con un interno modulare unico e versatile che permette di adattarlo in base alle esigenze e ai componenti. Che si desideri un bel file server, un silenzioso PC Home Theater o un potente sistema di gioco, la scelta è nelle mani dell'utente.

Il Node 304 è dotato di tre ventole con cuscinetti idraulici, con la possibilità di utilizzare dissipatori per CPU tower o unsystema di raffreddamento ad acqua. Tutte le prese d'aria sono dotate di filtri d'aria facili da pulire, che riducono la penetrazione di polvere all'interno delsystema. La disposizione strategica dei dischi rigidi direttamente di fronte a due ventole Silent Series R2 montate nella parte anteriore assicura che tutti i componenti vengano raffreddati a temperature ottimali. Le staffe dei dischi rigidi non utilizzati possono essere facilemente rimosse per fare spazio a lunghe schede video, ad un maggiore flusso di aria o ad uno spazio supplementare per la systemazione dei cavi.

Il Node 304 porta avanti l'eredità della serie Fractal Design con un design scandinavo minimale e sensazionale combinato con massima funzionalità.

Installazione/istruzioni

Per sfruttare appieno le funzionalità migliorate e ivantaggi del case per computer Node 304, sono fornite le seguenti informazioni e istruzioni.

Installazione del sistema

Si consigliano le seguenti procedure per il montaggio di componenti in un Node 304:

1. Rimuovere le tre staffe di montaggio del disco rigido.
2. Montare la schedad madre con i distanziatori della schedad madre e le viti in dotazione.
3. Installare l'alimentatore ATX con le viti in dotazione (vedere la descrizione dettagliata di seguito).
4. Se lo si desidera, montare una_scheda video (vedere la descrizione dettagliata di seguito).
5. Montare i dischi rigidi sulle staffe bianche con le viti in dotazione.
6. Montare di nuovo le staffe del disco rigido nel case.
7. Collegare i cavi dell'alimentatore e della scheda madre ai componenti.
8. Collegare i cavi di prolunga dell'alimentatore all'alimentatore.

Installazione dei dischi rigidi

L'installazione dei dischi rigidi nel Node 304 è simile a quella dei case per computer standard:

1. Smontare le staffe del disco rigido dal case per rimuovere la vite situata nella parte anteriore con un cacciavite a croce e le due viti ad alette nella parte posteriore.
2. Montare i dischi rigidi con i connettori rivolti verso la parte posteriore del case, con le viti in dotazione nel kit accessori.
3. Montare di nuovo la staffa nel case e fissarla prima di collegare i connettori; non montare le staffe dei dischi rigidi non utilizzati per ottenere maggiore flusso di aria.

Installazione dell'alimentatore

è più semplice installare l'alimentatore après avoir installato la schedà madre:

1. Far scorrere il PSU nella parte posteriore del case con la ventola dell'alimentatore rivolta verso il basso.
2. Fissare l'alimentatore serrando le tre viti in dotazione nel kit accessori.
3. Collegare il cavo di prolunga montato in precedenza all'alimentatore.
4. Infine, collegare il cavo in dotazione con l'alimentatore nella parte posteriori del case e accendere l'alimentatore.

Il Node 304 è compatibile con alimentatori ATX (PSU) fino a 160 mm di lunghezza. In genere, i PSU con connettori modulari nella parte posteriore devono avere una lunghezza inferiore a 160 mm se usati insieme a schede video lunghe.

Installazione di schede video

Il Node 304 è stato progettato utilizzato i componenti più potenti. Per installare una schedà video, è necessario rimuovere prima una delle staffe del disco rigido situata nello stesso lato dello slot PCI della schedà madre. Una volta rimossa, è possibile insereire la schedà video nella schedà madre.

Il Node 304 è compatibile con schede video sono a 310 mm di lunghezza quando si rimuove 1 staffa HDD. Le schede video di lunghezza superiore a 170 mm entrano in conflitto che PSU di lunghezza superiore a 160 mm.

Pulizia dei filtri d'aria

I filtri sono installati nelle prese d'aria per evitare che la polvere penetri nel case. Per garantire un raffreddamento ottimale, pulire i filtri a intervalli periodici:

• Per pulire i filtri PSU,asta far scorrere il filtro verso la parte posteriore del case e rimuoverlo; eliminare la polvere accumulata.
• Prima di pulire il filtro anteriore, rimuovere il pannello anteriore estraendolko e utilizzando la parte inferiore come maniglia. Fare attenzionea non danneggiare i cavi durante但这a operazione. Una volta estratto il pannello anteriore, rimuovere il filtro spingendo i due clip sui lati del filtrro. Pulire i filtrri, quando insertere di nuovo il filtrro e il pannello anteriore in ordine inverso.
• Per design, ilhetto laterale non è rimovibile;esso può essere pulito quando si rimuove la parte superiore del case.

Controller ventola

Il controller della ventola si trova nella parte posteriori del case sugli slot PCI. Il controller dispone di tre impostazioni: Bassa velocità (5 V), media velocità (7 V) e massima velocità (12 V).

Garanzia limitata e limitazione delle responsabilità

I case per computer Fractal Design Node 304 sono garantiti per ventiquattro (24) mesi alla data di consegnata all'utente finale in caso di difetti nei materiali e/o nella fabbricazione. Entro questo periodo della garanzia limitata, i prodotti verranno riparati o sostituita a discrezione di Fractal Design. I reclami in garanzia devono essere consegnati all'agente che ha venduto il prodotto, con le spese di spedizione prepagate.

La garanzia non copre:

• I prodotti noleggati, utilizzati in modo improprio, maneggiati nella cura o utilizzati in modo non conforme con le istruzioni per l'uso fornite in dotazione.
• I prodotti danneggiati da fenomeni naturali, inclusi, ma non solo, fulmini, incendi, alluvioni e terremoti.
  I prodotti con il numero di serie e/o l'adesivo della garanzia manomessi o cancellati.

Assistenza per il prodotto

Per l'assistenza per il prodotto, utilizzare le seguenti informazioni di contatto:

In Nord America: [e-mail]
