MANUAL DE USUARIO Node 304 Fractal Design

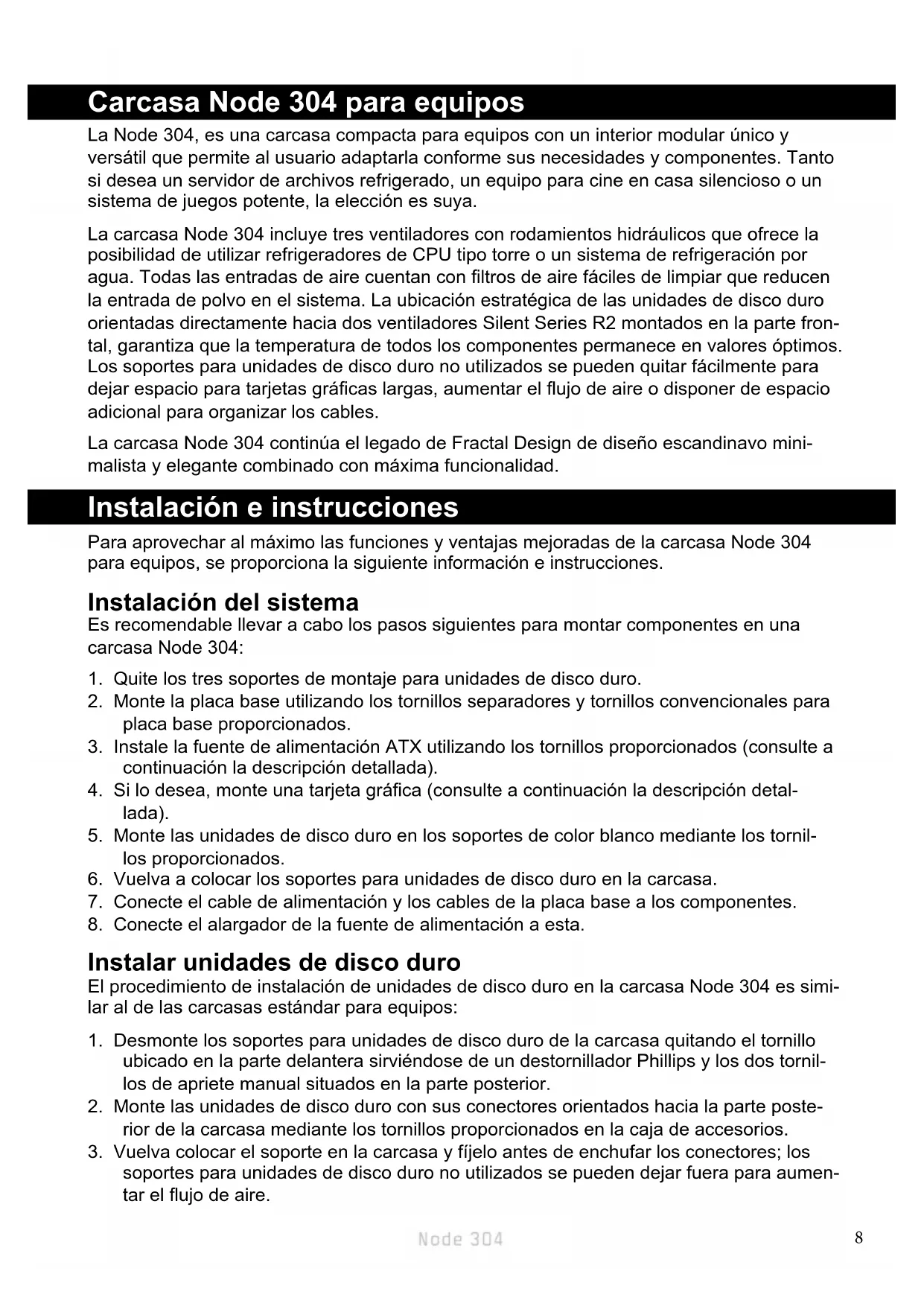

Carcasa Node 304 para equipos
La Node 304, es una carcasa compacta para equipos con un interior modular uy versátil que permite al usuario adaptarla conforme sus necessities y componentes. Tanto si desea un servidor de ARCHivos refrigerado, un equipo para cine en casa silencioso o un sistema de juegos potente, la elección es suya.
La carcasa Node 304 incluye tres ventiladores con rodimientos hidráulicos que Offerce la posibiliad de utiliser refrigeradores de CPU tipo torre o un sistemas de refrigeracion por agua. Todas las entradas de aireCNTAN con filros de airefaciles de limpiar que reducen la entrada de polvo en el systema. La ubicacion estrategica de las unidades de disco duro orientadas directamente hacia dos ventiladores Silent Series R2 montados en la parte frontal, garantiza que la temperatura de todos los componentes permanece en valores optimos. Los soportes para unidades de disco duro no realizados se peuvent quitar fácilmente paraRAR espio para tarjetas graficas largas, augmentar el flujo de aire o disponible de espio adicular para organizar los cables.
La carcasa Node 304 continua el legado de Fractal Design de Diseño escandinavo minimista y Elegant combinado con maximizing functionalidad.
Instalación e instrucciones
Para aprovechar al máximo las functions y ventajas mejoradas de la carcasa Node 304 para equipos, se proportionscna lasuma informacion e instrucciones.
Instalacion del systema
Es recomendableninger a cabo los pasos siguientes para montar componentes en una carcasa Node 304:
- Quite los tres soportes de montaje para unidades de disco duro.
- Monte la plac base utilizing los tornillos分开ores y tornillos convenciones para plac base proportionsados.
- Instale la fuente de alimentacion ATX utilizing los tornillos proportionados (consulte a continuacion la descripacion detallada).
- Si lo desea, monte una tarjeta gráfica (consulta a continuación la descripción detallada).
- Monte las unidades de disco duro en los soportes de color blanco mediante los tornillos proportionsionados.
- Vuelva a colocar los soportes para unidades de disco duro en la carcasa.
- Conecte el cable de alimentacion y los cables de la plac base a los componentes.
- Conecte el alargador de la fuente de alimentacion a esta.
Instalar unidades de disco duro
El procedimiento de instalación de unidades de disco duro en la carcasa Node 304 es similar al de las carcasas estándar para equipos:
- Desmonte los soportes para unidades de disco duro de la carcasa quitando el tornillo ubicado en la parte delantera sirviendose de un destornillador Phillips y los dos tornillos de apriete manual situados en la parte posterior.
- Monte las unidades de disco duro con sus connectores orientados hacía la parte posterior de la carcaja mediante los tornillos proportionados en la caja de accesorios.
- Vuelva colocar el soporte en la carcasa y fijelo antes de enchufar los conectores; los soportes para unidades de disco duro no realizados se pueda estar fuera para aumentar el flujo de aire.
Instalar la fuente de alimentación
La fuente de alimentacion es mas fácil de instalar una vez instalada la placa base:
- Desplace la fuente de alimentacion hacla parte posterior de la carcasa de forma que el ventilador de la fuente de alimentacion quede orientado hacer abajo.
- Asegure la fuente de alimentacion fijandola con los tres tornillos proportionados en la caja de accesorios.
- Enchufe el alargador preinstalado a la fuente de alimentacion.
- Porultimate, enchufe el cable incluido con la fuente de alimentacion en la parte posterior de la carcasa y encienda dicha fuente alimentacion.
La carcasa Node 304 es compatible con fuentes de alimentacion (PSU) ATX de hasta 160 mm de longitud. Las fuentes de alimentacion con connectores modulares en la parte posteriornormally necessitan tener una longitud inferior a 160~mm cuando se utilizes junto con tarjetas graficas largas.
Instalar tarjetas graficas
La carcasa Node 304 se ha dibrado teniendo en cuenta los componentes más potentes. Para instalar una tarjeta GRAPHICA, deben quitar primero uno de los soportes para unidades de disco duro de los ubicados en el mesmo punto que la ranura PCI de la placata base. Una vez quitado,oulda insertar la tarjeta GRAPHICA en la placata base.
La carcasa Node 304 es compatible con tarjetas gramicas de hasta 310mm de longitud cuando se quita un soporte para unidad de disco duro. Tenga en cuenta que las tarjetas gramicas cuya longitud es superior a 170mm tendrán problemas con fuentes de alimentacion cuya longitud sea superior a 160mm .
Limpiar los filtros de aire
Los filtros están instalados en las entradas de aire para poder aatar que entre polvo en la carcaja. Para garantizar una refrigeración optima, los filtros se deben limpar conCERTA Frequencia:
- Para limpiar el filtro de la fuente de alimentación, simplemente deslícelo hacer la parte posterior de la carcaça, extrágalo y limpie la acumulación de polvo queonga.
- Para limpiar el filtro delantero, quite primo el panel frontal tirando de él en linea recta hacía fuera utilizing la parte inferior como asa. Tenga cuidado para no darñar ningún cable cuando realiza esta operación. Cuando el panel frontal se haya quitado, retire el filtro empujando los dos broches situados en los laterales de dicho filtro. Limpie los filtros y, a continuación, vuelva a instalar这些东西 y el panel frontal enorden inverso.
- Por cuestiones de Diseño, el filtro lateral no se pueda extraer. Este filtro se pueda limpiar con la parte superior de la carcasa quitada.
Controlador de ventiladores
El controlador de los ventiladores se incluye ubicado en la parte posterior de la carcaja encima de la ranuras PCI. El controlador tiene tres posibles configuraciones: baja velocidad (5 V), velocidad media (7 V) y velocidad Tmaxima (12 V).
Garantía limitada y limitación de responsabilidad
Las carcasas para PC Fractal Design Node 304 está garantizadas durante veinticuatro (24)IMEAs a partir de la fechade entregallectuals y/ode mano de obra.Dentro de este periodo de garantia limitada,los productos se reparan o reemplazaran, lo que Fractal Design estime mas opportuno. Las reclamaciones de garantia se deben devolver al agente que vendio el producto, con portes pagados.
La garantía no cubre:
- Productos que hayan sido utilizados para alquiler, que se hayan utilisé indebidamente, que se hayan Manipulado sin cuidado o que se hayan aplicado de una forma que no está contemplada en el uso indicado.
- Productos dañados por la fuerza de la naturaleza como por ejemplo, sin limitación, tormentas, incendios, inundaciones y terremotos.
- Productos@cuyo número de série y/o pegatina de garantía se hayan Manipulado o quitado.
Asistencia技术水平的提高
Para Obtener asistencia的技术ica del producto, utilise lasuma informacion de contacto:
En Norteamérica: support.america@fractal-design.com
En DACH (Alemania-Suiza-Austria): support.dach@fractal-design.com
En China: support.china@fractal-design.com
En Europa y/o el resto del mundo: support@fractal-design.com
