РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Node 304 Fractal Design

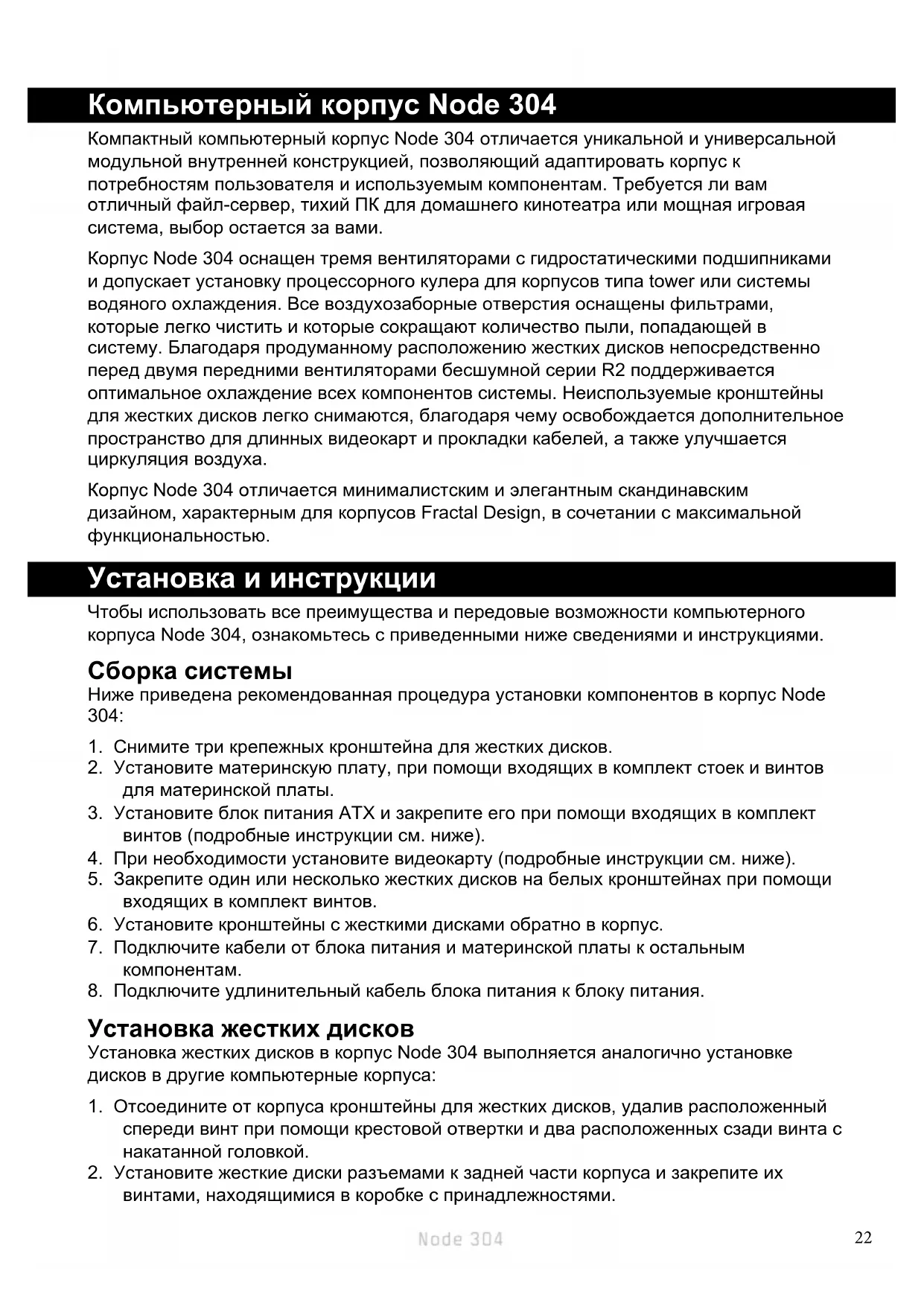

Компьютерный корпус Node 304 Компактный компьютерный корпус Node 304 отличается уникальной и универсальной модульной внутренней конструкцией, позволяющий адаптировать корпус к потребностям пользователя и используемым компонентам. Требуется ли вам отличный файл-сервер, тихий ПК для домашнего кинотеатра или мощная игровая система, выбор остается за вами. Корпус Node 304 оснащен тремя вентиляторами с гидростатическими подшипниками и допускает установку процессорного кулера для корпусов типа tower или системы водяного охлаждения. Все воздухозаборные отверстия оснащены фильтрами, которые легко чистить и которые сокращают количество пыли, попадающей в систему. Благодаря продуманному расположению жестких дисков непосредственно перед двумя передними вентиляторами бесшумной серии R2 поддерживается оптимальное охлаждение всех компонентов системы. Неиспользуемые кронштейны для жестких дисков легко снимаются, благодаря чему освобождается дополнительное пространство для длинных видеокарт и прокладки кабелей, а также улучшается циркуляция воздуха. Корпус Node 304 отличается минималистским и элегантным скандинавским дизайном, характерным для корпусов Fractal Design, в сочетании с максимальной функциональностью. Установка и инструкции Чтобы использовать все преимущества и передовые возможности компьютерного корпуса Node 304, ознакомьтесь с приведенными ниже сведениями и инструкциями. Сборка системы Ниже приведена рекомендованная процедура установки компонентов в корпус Node 304:

1. Снимите три крепежных кронштейна для жестких дисков.

2. Установите материнскую плату, при помощи входящих в комплект стоек и винтов

для материнской платы.

3. Установите блок питания ATX и закрепите его при помощи входящих в комплект

винтов (подробные инструкции см. ниже).

4. При необходимости установите видеокарту (подробные инструкции см. ниже).

5. Закрепите один или несколько жестких дисков на белых кронштейнах при помощи

входящих в комплект винтов.

6. Установите кронштейны с жесткими дисками обратно в корпус.

7. Подключите кабели от блока питания и материнской платы к остальным

8. Подключите удлинительный кабель блока питания к блоку питания.

Установка жестких дисков Установка жестких дисков в корпус Node 304 выполняется аналогично установке дисков в другие компьютерные корпуса:

1. Отсоедините от корпуса кронштейны для жестких дисков, удалив расположенный

спереди винт при помощи крестовой отвертки и два расположенных сзади винта с накатанной головкой.

2. Установите жесткие диски разъемами к задней части корпуса и закрепите их

винтами, находящимися в коробке с принадлежностями.Fractal Design

3. Установите кронштейн с жестким диском в корпус и закрепите его перед

подключением разъемов. Неиспользованные кронштейны для жестких дисков можно не устанавливать в корпус для улучшения циркуляции воздуха. Установка блока питания Блок питания (БП) легче всего установить после установки материнской платы:

1. Задвиньте БП в заднюю часть корпуса так, чтобы вентилятор БП был направлен

2. Закрепите БП тремя винтами, находящимися в коробке с принадлежностями.

3. Подключите предварительно подсоединенный удлинительный кабель БП.

4. Наконец, подключите сетевой кабель питания, прилагающийся к БП, к гнезду на

задней панели корпуса и включите БП. Корпус Node 304 совместим с БП ATX длиной до 160 мм. БП с модульными разъемами на задней панели обычно должны быть короче 160 мм в случае использования с длинной видеокартой. Установка видеокарт Корпус Node 304 рассчитан на установку самых мощных компонентов. Для установки видеокарты необходимо удалить один из кронштейнов для жестких дисков, расположенный со стороны слота PCI на материнской плате. После удаления кронштейна можно установить видеокарту на материнскую плату. Корпус Node 304 совместим с видеокартами длиной до 310 мм, если удален 1 кронштейн для жесткого диска. Следует учитывать, что видеокарту длиннее 170 мм нельзя установить вместе с блоком питания длиннее 160 мм. Очистка воздушных фильтров Фильтры установлены на впускных вентиляционных отверстиях для предотвращения попадания пыли в корпус. Чтобы обеспечить оптимальное охлаждение системы, фильтры следует регулярно чистить:

• Чтобы очистить фильтр БП, просто сдвиньте фильтр к задней панели корпуса и снимите его, а затем удалите с него скопившуюся пыль.

• Чтобы очистить передний фильтр, сначала снимите переднюю панель, взявшись за ее нижнюю часть и потянув ее вертикально вверх. Соблюдайте осторожность, чтобы не повредить при этом какие-либо кабели. Сняв переднюю панель, снимите фильтр, нажав на два фиксатора по бокам фильтра. Очистите фильтр, а затем установите фильтр и переднюю панель в порядке, обратном снятию.

• Конструкция бокового фильтра не допускает его снятия. Его можно очистить, сняв верхнюю панель корпуса. Переключатель скорости вращения вентиляторов Переключатель скорости вращения вентиляторов расположен в задней части корпуса над слотами PCI. Этот переключатель позволяет выбрать три скорости: низкую (5 В), среднюю (7 В) и полную (12 В).Node 304

Ограниченная гарантия и ограничения ответственности На компьютерные корпуса Fractal Design Node 304 предоставляется гарантия отсутствия дефектов материалов и производственного брака сроком двадцать четыре (24) месяца со дня доставки конечному пользователю. В течение этого срока ограниченной гарантии компания Fractal Design по собственному усмотрению осуществляет ремонт или замену неисправных изделий. Изделия по гарантийным рекламациям необходимо вернуть первоначальному продавцу с предоплатой

Изделия, на которые не распространяется действие гарантии:

• изделия, сдававшиеся в аренду, использовавшиеся с несоблюдением правил эксплуатации, небрежно или не по прямому назначению;

• изделия, поврежденные вследствие действия непреодолимой силы, в том числе, не исключая прочего, молнии, пожара, наводнения или землетрясения;

• изделия, серийный номер и (или) гарантийная наклейка которых были несанкционированно изменены или удалены. Поддержка изделий По вопросам поддержки изделий обращайтесь по перечисленным ниже адресам. Северная Америка: [e-mail] Германия, Швейцария, Австрия (DACH): [e-mail] Китай: [e-mail] Европа и остальные страны мира: [e-mail] Design
