Tesla 650W - Fuente de alimentación (PC) Fractal Design - Manual de uso y guía de instrucciones gratis

Marca	Fractal Design
Modelo	Tesla 650W
Tipo de producto	Fuente de alimentación para PC
Potencia total	650 W
Tensión de entrada AC	100-240 VAC
Intensidad de entrada	5-10 A
Frecuencia	47-63 Hz
Salida +3.3 V	24 A (máx. combinado +3.3V y +5V: 140 W)
Salida +5 V	24 A (máx. combinado +3.3V y +5V: 140 W)
Salida +12 V	4 rieles, 20 A por riel (máx. 600 W)
Salida -12 V	0.5 A / 6 W
Salida +5 VSB	2.5 A / 12.5 W
Protecciones	Sobrecorriente, sobretensión, sobrecarga, subtensión, cortocircuito
Corrección del factor de potencia	Activa, 99%
Ventilador	120 mm, regulación de temperatura
Cables	Mallados, largos para torres grandes
Garantía	60 meses (5 años)
Origen diseño	Suecia

Preguntas frecuentes - Tesla 650W Fractal Design

¿Cuál es la potencia total del Fractal Design Tesla 650W?

La potencia total es de 650 W.

¿Cuáles son las protecciones integradas en esta fuente de alimentación?

Ofrece protección contra sobrecorriente, sobretensión, sobrecarga, subtensión y cortocircuitos.

¿Cuál es la tensión de entrada soportada?

Acepta una tensión de entrada de 100-240 VAC con una frecuencia de 47-63 Hz.

¿Cómo instalar la fuente de alimentación?

Instálelo en la carcasa según su manual, conecte los cables en el orden: 20/24 pines en la placa base, luego los cables +12V (P4 o EPS12V), los periféricos IDE/SATA y finalmente el cable de CA antes de accionar el interruptor.

¿Puedo usar el conector extraíble de 4 pines del cable de 20/24 pines como conector P4?

No, podría dañar seriamente el equipo. El conector extraíble de 4 pines forma parte del conector principal y no es un conector P4/+12V.

¿Cuál es la duración de la garantía?

La garantía es de 60 meses (5 años) a partir de la entrega.

¿Qué hacer si mi fuente de alimentación no funciona?

Verifique primero las conexiones y el interruptor. Si el problema persiste, contacte a su distribuidor para una posible devolución en garantía.

¿Esta fuente de alimentación es silenciosa?

Sí, es extremadamente silenciosa gracias a un ventilador de 120 mm con regulación de temperatura.

¿Qué cables se suministran para los periféricos?

Proporciona cables mallados para periféricos IDE y SATA, así como un conector de disquete.

¿Puedo abrir la fuente de alimentación para repararla?

No, nunca retire la cubierta: contiene tensiones peligrosas y la garantía se anularía.

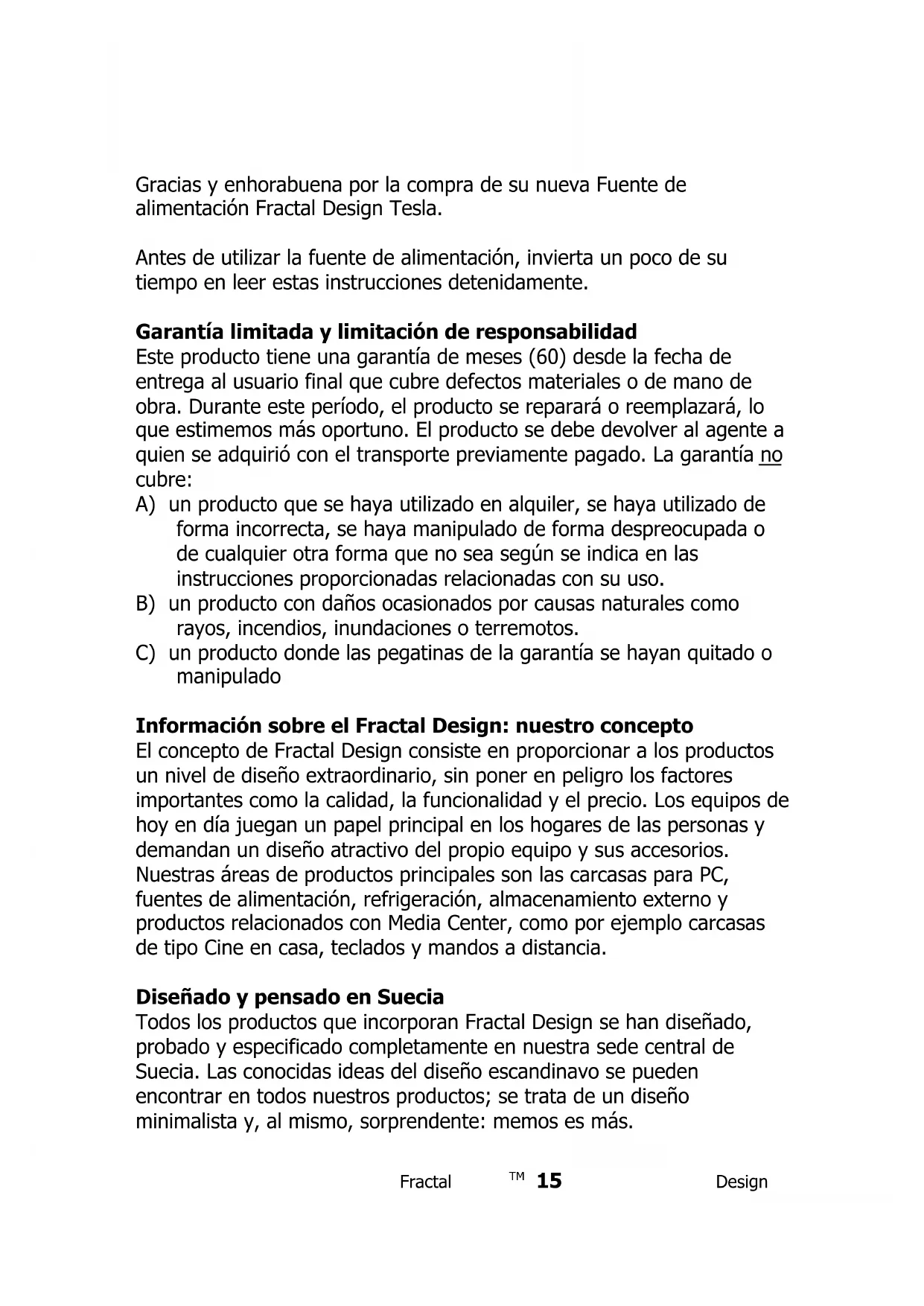

MANUAL DE USUARIO Tesla 650W Fractal Design

Gracias y/enhorabuena por la compra de su nuova Fuente de alimentacion Fractal Design Tesla.

Antes de utiliser la fuente de alimentación, invierta un poco de su tiempo en leer estas instrucciones detenidamente.

Garantía limitada y limitación de responsabilidad

Este produit tiene una garantía de meses (60) desde la Fecha de entrega al usuario final que cubre defectos materiales o de mano deoba. Durante este periodo, el producto se reparar o reemplazar, lo que estimimos más opportuno. El producto se debe devolver al agente a quien se adquirido con el transporte previamente pagado. La garantía no cubre:

A) un producto que se haya utilisé en alquiler, se haya utilisé de forma incorrecta, se haya Manipulado de forma despreocupada o deequalquierotrafameqnosea segunseindicaenlas instruccionesproporcionadasrelacionadascon suuso.
B) un producto con daños occasionados por causas naturales como rayos, incendios, inundaciones o terremotos.
C) un produit donde las pegatinas de la garantía se hayan quitado o manipulado

Información sobre el Fractal Design: nuestroconcepto

El concepto de Fractal Design consiste en proportionsar a los productos un nivel de diseño extraordinario, sin poder en peligro los factores importantes como la calidad, la funcionalidad y el precio. Los equipos de hoy en día juegan un papel principal en los hogares de las personas y demandan un diseño atractivo del propio equipo y sus accesorios. Nuestras areas de productos principales son las carcasas para PC, fuentes de alimentacion, refrigeracion, almacenimiento externo y productos relacionados con Media Center, como por exemple carcasas de tipo Cine en casa, teclados y mandos a distancia.

Diseñado y pensado en Suecia

Todoos products que incorpocran Fractal Design se han diseado, probado y especificado Completely en vuestra sede central de Suecia. Las conocidas ideas del Diseño escandinavo se peuvent encontrar en todos nuestros productos; se trata de un diseño minimalista y, al mesmo, sorprendente: memos es más.

Characteristicas

• Certification 80 PLUS
• Ventiladores regulados por temperatura extremadamente silenciosos con un時間 de 120 mm
• Cables recubiertos suficientemente largos incluso para sistemas que disponen de equipos con FORMAT de gran torre.
  Correccion del factor de potencia activo del 99%
• Protección contra subidas de corriente, voltaje y potencia, protección contra bajadas de voltaje y contra cortocircuitos

Model Tesla	650W
Valores nominales de entrada de CA	100-240VAC
Corrente de entrada	5-10A
Frecuencia	47-63Hz
Salida de CC	Carga:maxima / Carga:maxima
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 600W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Potencia total	650W

Instalación

Lea todo el manual antes de realizar la instalación.

iAdvertencia! No conecte el cable de alimentacion de CA antes deultimate bajo!.

1. Instale la fuente de alimentacion signify las instrucciones del manual de la carcasa, con los tornillos de montaje incluidos.
2. Conecte el cable de 20/24 contactos a la placal base. La base de conexiones del cable de 20/24 contactos tiene un conductor de 4 contactos desmontable por si el usuario tiene una placal base antigua en la que solamente hay una conexión de 20 contactos.
3. Conecte el cable de +12V y 4 contactos (tanbién denominado cable P4) a la plac base. Si la plac base Tiene un zocalo de 8 contactos, conecte el cable de 8 contactos (tanbién denominado cable EPS12V) a dicho zocalo.

iAdvertencia! El cable de 4 contactos desmontable del cable de 20/24 contactos no es un conector P4 de +12 V. Pueden producirse danos graves si utilizes el conector desmontable de 4 contactos en lugar del conector P4 de +12 V.

1. Si procede, conecte los cables de los periféricos a las unidades que tengan conexiones IDE (discos duros y unidades opticas antiguos).
2. Enchufe los conectores de alimentacion SATA a las unidades que tengan conexiones SATA (discosuros y unidades opticas mas recientes)
3. Enchufe el conector de disquete si Tiene una unidad de disquete.
4. Conecte el cable de alimentación de CA a la fuente de alimentación fractal y colque el conmutador de encendido y apagado en la posición de encendido.

Advertencia!

Utilice siempre la fuente de alimentación en un entorno seguro y seco. No inserte nunca ningún objeto en el area de ventilación o en la rejilla del ventilador! En el interior de la fuente de alimentación hay voltajes peligrosos! No retire nunca la taps. La garantía quedará invalidada si retina dicha taps.
