Tesla 650W - Netzteil Fractal Design - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Tesla 650W Fractal Design

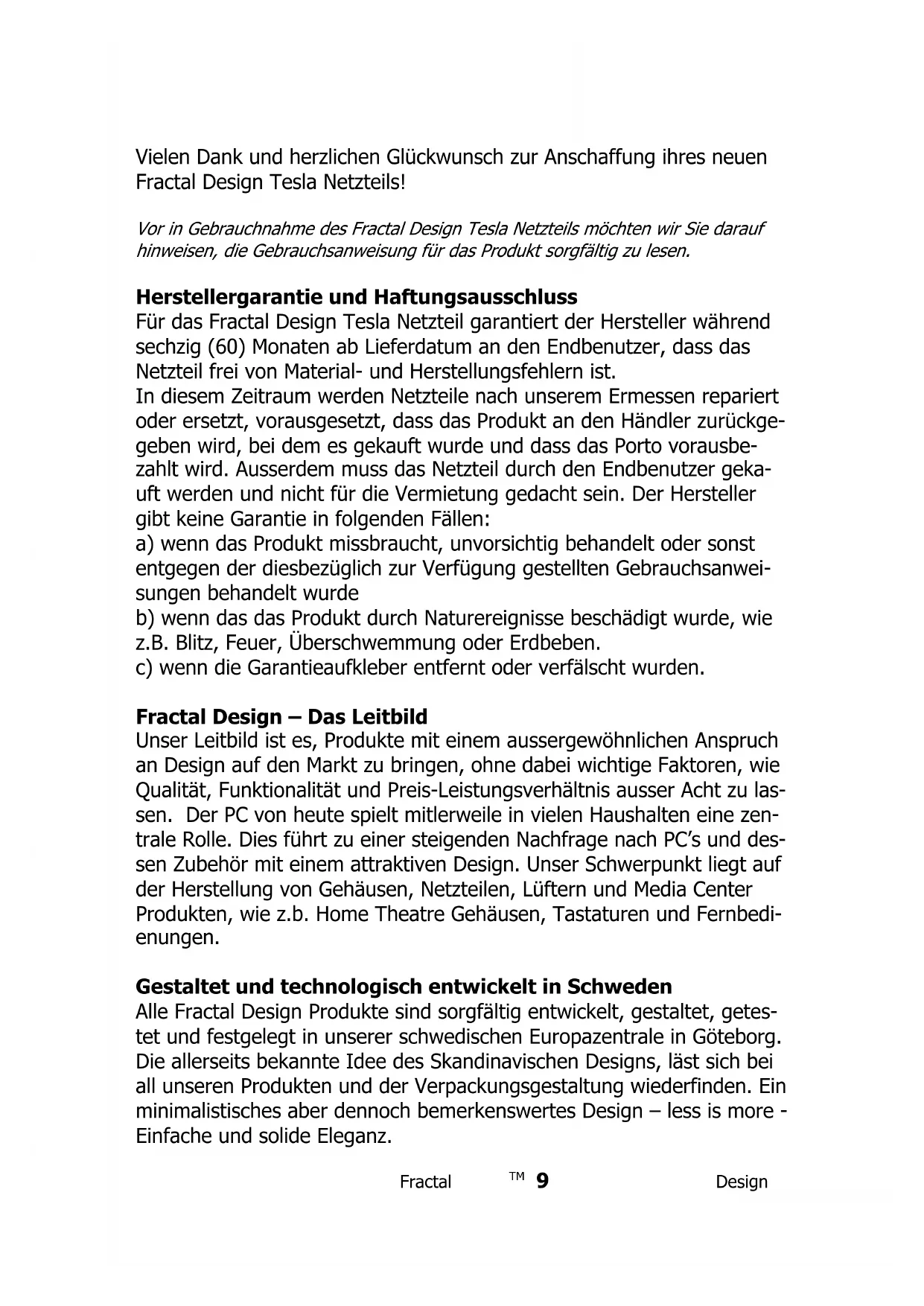

Vielen Dank und herzlichen Glückwunsch zur Anschaffung ihres neuen Fractal Design Tesla Netzteils!

Vor in Gebrauchnahme des Fractal Design Tesla Netzteils möchten wir Sie darauf hinweisen, die Gebrauchsanweisung für das Produkt sorgfältig zulesen.

Herstellergarantie und Haftungsausschluss

Für das Fractal Design Tesla Netzteil garantiert der Hersteller während sechzig (60) Monaten ab Lieferdatum an den Endbenutzer, dass das Netzteil frei von Material- und Herstellungsfehlern ist.

In dieser Zeitraum werden Netzteile nach unseren Ermessen repariert oder ersetzt, vorausgesetzt, dass das Produkt an den Handler zureckgegeben wird, bei dem es gekauft wurde und dass das Porto vorausbezahlt wird. Ausserdem muss das Netzteil durch den Endbenutzer gekauft werden und nicht für die Vermietung gedacht sein. Der Hersteller gibt keine Garantie in folgenden Fällen:

a) wenn das Produkt missbraucht, unvorsichtig behavelt oder sonst entgegen der thisbezüglich zur Verfugung gestellten Gebrauchsanaalwisesungen behaveelt wurde
b) wenn das das Produkt durch Naturereignisse beschädigt wurde, wie z.B. Blitz, Feuer, Überschwemmung oder Erdbeben.
c) wenn die Garantieaufkleber entfernt oder verfülscht wurden.

Fractal Design - Das Leitbild

Unser Leitbild ist es, Produkte mit einem aussergewöhnlichen Anspruch an Design auf den Markt zu bringen, ohne darauf wichtige Faktoren, wie Qualität, Funktionalität und Preis-Leistungsverhältnis ausser Acht zu laussen. Der PC von heute spiel mitlerweile in vielen Haushalten eine zentrale Rolle. Dies führt zu einer steigenden Nachfrage nach PC's und dessen Zubehör mit einem attraktiviven Design. Unser Schwerpunkt liegt auf der Herstellung von Gehäussen, Netzeilen, Lüftern und Media Center Produktien, wie z.b. Home Theatre Gehäussen, Tastaturen und Fernbedienungen.

Gestaltet und technologisch entwickelt in Schweden

Alle Fractal Design Produkte sind sorgfältig entwickelt, gestaltet, getestet und festgelegt in unserer schwedischen Europazentrale in Göteborg. Die allerseits besteht Idee des Skandinavischen Designs, LAST sich bei all unseren Produkten und der Verpackungsgestaltung wiederfinden. Ein minimalistisches aber dennoch bemerkenswertes Design - less is more - Einfache und solide Eleganz.

Kenndaten und Funktionen

5 Jahre Garantie
Hohe Effizienz, 80 PLUS zertifiziert
- Extreme leisen, Temperatur geregelten 120mm Lüfter
- Ummantelte Kabel, lang genug für Anwender mit einem Bigtower
- Überspannungsschutz, Unterspannungsschutz und Kurzschlusschutz bieten ihren kritischen Systemkomponenten maximale Sicherheit.

Model Tesla	650W
Nennleistung AC-Input	100-240VAC
Input-Strom	5-10A
Frequenz	47-63Hz
Nennleistung DC Output	Max. Belastung / Max. Output
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 600W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Gesamtleistung	650W

Installation

Bittelesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Installation beginnen.

Achtung!itte achten Sie darauf, dass das Fractal Design Tesla Netzteil nicht mit AC Stromkabel verbunden ist, bis der letzte Schritt der Installation erfolgt ist.

1. Befestigen Sie das Netzteil nach der Anleitung Ihres Computer Gehäuses mit den mitgelieferten Befestigungsschrauben in ihrem Computer.
2. Verbinden Sie das 20/24 polige Kabel mit dem Motherboard. Das 20/24 polige Hauptstromkabel hat einen abnehmbaren 4 poligen Mechanismus, um sowohl 24 polige als auch 20 polige Steckerbuchsen auf dem Motherboard zu unterstützen.
3. Verbinden Sie das 4polige +12V (auch P4 Kabel genannt) mit dem Motherboard. Sollte Ihr Motherboard stattdessen eine 8 polige +12V Steckerbuchse haben, dann Verbinden Sie thesesitte direkt mit Ihrem Motherboard.

Achtung! Das vom 24 poligen Hauptstecker abnehmbare 4 polige Kabel ist kein P4 Stecker oder +12V Stecker. Es kann zu schwerwiegenden Schäden kommt, sollen den这点es Kabel anstelle eines P4 oder +12V Steckers verwendet werden.

1. Verbinden Sie die peripheren Kabel mit den IDE Komponenten, sollen den Sie ältere Festplatten oder Opticals haben.
2. Verbinden Sie das SATA Kabel mit den neuen Festplatten und Opticals
3. Verbinden Sie den Floppy Stecker, sollenn Sie ein solches haben.
4. Zum Schluss schliessen Sie das AC Stromkabel an das Fractal Design Netzteil an. Danach konnen Sie den Schalter auf die Position"on" umschalten.

WARNING

Betreiben sie das Netzteil in einer sicheren und trockenen Umgebung. Legen Sie keine Gegenstände in den offenen Ventilationsgrill des Netzteiles! Wegen der hohen Spannungen innerhalb des Netzteiles darf die Abdeckung auf keinen Fall abgenommen werden! Die Garantie verfällt, sobald die Abdeckung entfernt wird.
