BEDIENUNGSANLEITUNG Tesla 450W Fractal Design

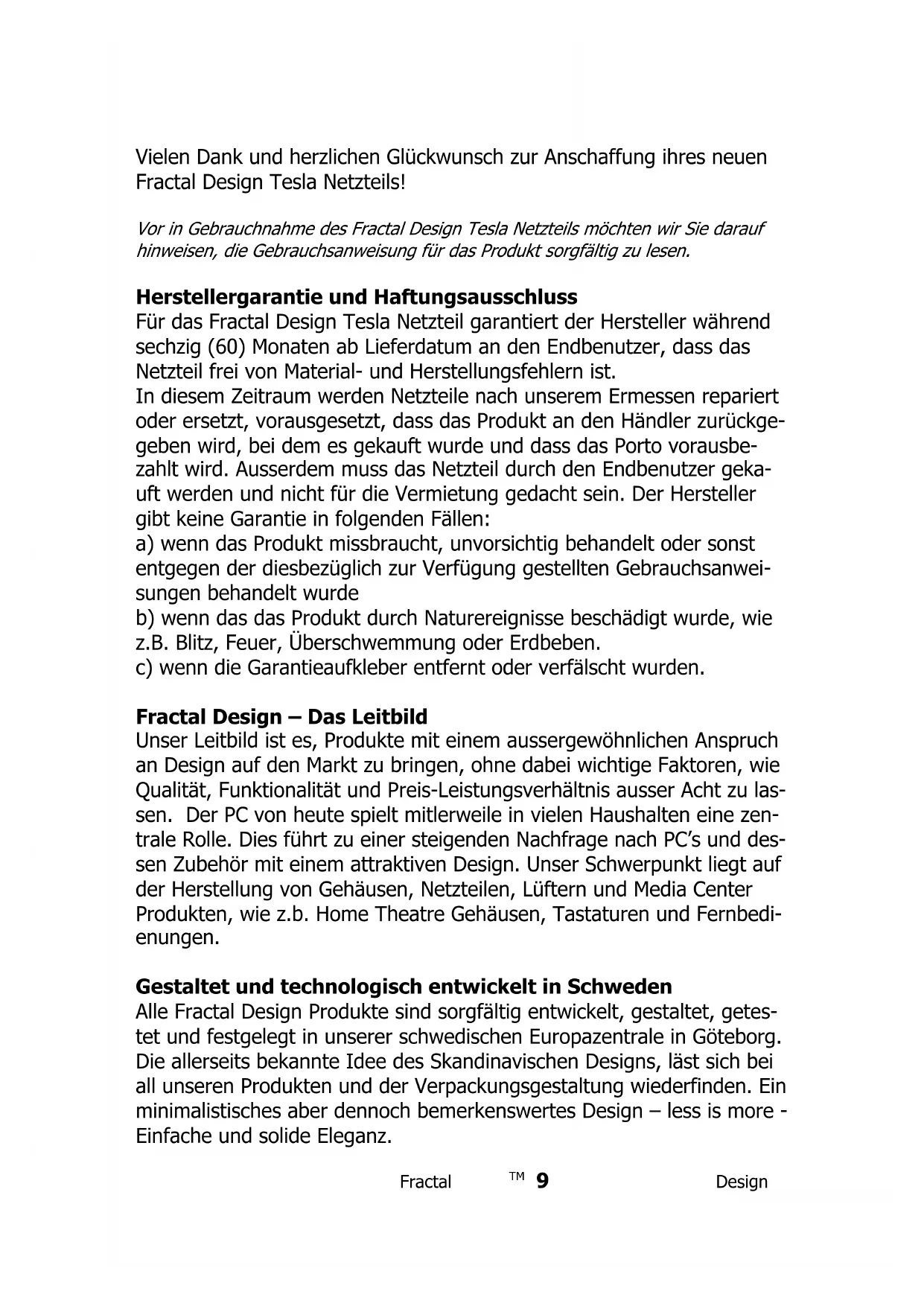

Vielen Dank und herzlichen Glückwunsch zur Anschaffung ihres neuen Fractal Design Tesla Netzteils! Vor in Gebrauchnahme des Fractal Design Tesla Netzteils möchten wir Sie darauf hinweisen, die Gebrauchsanweisung für das Produkt sorgfältig zu lesen. Herstellergarantie und Haftungsausschluss Für das Fractal Design Tesla Netzteil garantiert der Hersteller während sechzig (60) Monaten ab Lieferdatum an den Endbenutzer, dass das Netzteil frei von Material- und Herstellungsfehlern ist. In diesem Zeitraum werden Netzteile nach unserem Ermessen repariert oder ersetzt, vorausgesetzt, dass das Produkt an den Händler zurückge- geben wird, bei dem es gekauft wurde und dass das Porto vorausbe- zahlt wird. Ausserdem muss das Netzteil durch den Endbenutzer geka- uft werden und nicht für die Vermietung gedacht sein. Der Hersteller gibt keine Garantie in folgenden Fällen: a) wenn das Produkt missbraucht, unvorsichtig behandelt oder sonst entgegen der diesbezüglich zur Verfügung gestellten Gebrauchsanwei- sungen behandelt wurde b) wenn das das Produkt durch Naturereignisse beschädigt wurde, wie z.B. Blitz, Feuer, Überschwemmung oder Erdbeben. c) wenn die Garantieaufkleber entfernt oder verfälscht wurden. Fractal Design – Das Leitbild Unser Leitbild ist es, Produkte mit einem aussergewöhnlichen Anspruch an Design auf den Markt zu bringen, ohne dabei wichtige Faktoren, wie Qualität, Funktionalität und Preis-Leistungsverhältnis ausser Acht zu las- sen. Der PC von heute spielt mitlerweile in vielen Haushalten eine zen- trale Rolle. Dies führt zu einer steigenden Nachfrage nach PC’s und des- sen Zubehör mit einem attraktiven Design. Unser Schwerpunkt liegt auf der Herstellung von Gehäusen, Netzteilen, Lüftern und Media Center Produkten, wie z.b. Home Theatre Gehäusen, Tastaturen und Fernbedi- enungen. Gestaltet und technologisch entwickelt in Schweden Alle Fractal Design Produkte sind sorgfältig entwickelt, gestaltet, getes- tet und festgelegt in unserer schwedischen Europazentrale in Göteborg. Die allerseits bekannte Idee des Skandinavischen Designs, läst sich bei all unseren Produkten und der Verpackungsgestaltung wiederfinden. Ein minimalistisches aber dennoch bemerkenswertes Design – less is more - Einfache und solide Eleganz.Fractal Design

Kenndaten und Funktionen

• Hohe Effizienz, 80 PLUS zertifiziert

• Extreme leisen, Temperatur geregelten 120mm Lüfter

• Ummantelte Kabel, lang genug für Anwender mit einem Bigtower

• Überspannungsschutz, Unterspannungsschutz und Kurzschluss- schutz bieten Ihren kritischen Systemkomponenten maximale Si- cherheit. Model Tesla 450W Nennleistung AC-Input 100-240VAC Input-Strom 5-10A Frequenz 47-63Hz Nennleistung DC Output Max. Belastung / Max. Output +3.3V 24A / 140W combined +3.3V and +5V +5V 24A / 140W combined +3.3V and +5V +12V 4 rails, 20A / 420W -12V 0.5A / 6W +5VSB 2.5A / 12.5W Gesamtleistung 450WFractal Design

Installation Bitte lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Installation beginnen. Achtung! Bitte achten Sie darauf, dass das Fractal Design Tesla Netzteil nicht mit AC Stromkabel verbunden ist, bis der letzte Schritt der Instal- lation erfolgt ist.

1. Befestigen Sie das Netzteil nach der Anleitung Ihres Computer Ge-

häuses mit den mitgelieferten Befestigungsschrauben in ihrem Com- puter.

2. Verbinden Sie das 20/24 polige Kabel mit dem Motherboard. Das

20/24 polige Hauptstromkabel hat einen abnehmbaren 4 poligen Me- chanismus, um sowohl 24 polige als auch 20 polige Steckerbuchsen auf dem Motherboard zu unterstützen.

3. Verbinden Sie das 4polige +12V ( auch P4 Kabel genannt) mit dem

Motherboard. Sollte Ihr Motherboard stattdessen eine 8 polige +12V Steckerbuchse haben, dann Verbinden Sie dieses bitte direkt mit Ih- rem Motherboard. Achtung! Das vom 24 poligen Hauptstecker abnehmbare 4 polige Kabel ist kein P4 Stecker oder +12V Stecker. Es kann zu schwerwiegenden Schäden kommen, sollten dieses Kabel anstelle eines P4 oder +12V Steckers verwendet werden

4. Verbinden Sie die peripheren Kabel mit den IDE Komponenten, soll-

ten Sie ältere Festplatten oder Opticals haben.

5. Verbinden Sie das SATA Kabel mit den neueren Festplatten und Op-

6. Verbinden Sie den Floppy Stecker, sollten Sie ein solches haben.

7. Zum Schluss schliessen Sie das AC Stromkabel an das Fractal De-

sign Netzteil an. Danach können Sie den Schalter auf die Posi- tion“on” umschalten. WARNUNG Betreiben sie das Netzteil in einer sicheren und trockenen Umgebung. Legen Sie keine Gegenstände in den offenen Ventilationsgrill des Netz- teiles! Wegen der hohen Spannungen innerhalb des Netzteiles darf die Abdeckung auf keinen Fall abgenommen werden! Die Garantie verfällt, sobald die Abdeckung entfernt wird.Fractal Design
