Tipo di prodotto	Alimentatore per PC
Marca	Fractal Design
Modello	Tesla 450W
Potenza totale	450 W
Tensione di ingresso	100-240 V AC
Corrente di ingresso	5-10 A
Frequenza	47-63 Hz
Uscita +3,3 V	24 A (max 140 W combinata con +5 V)
Uscita +5 V	24 A (max 140 W combinata con +3,3 V)
Uscita +12 V	4 linee, 20 A per linea (max 420 W)
Uscita -12 V	0,5 A (6 W)
Uscita +5 VSB	2,5 A (12,5 W)
Ventilatore	120 mm a regolazione di temperatura
Fattore di potenza	Correzione attiva (PFC) al 99%
Protezioni	Sovracorrente, sovratensione, sovraccarico, sottotensione, cortocircuito
Cavi	Rivestiti, lunghezza sufficiente per torri grandi
Garanzia	60 mesi (5 anni)
Dimensioni (circa)	150 x 140 x 86 mm
Peso (circa)	1,5 kg

Domande frequenti - Tesla 450W Fractal Design

Qual è la potenza massima dell'alimentatore Fractal Design Tesla 450W?

La potenza totale è di 450 watt, con un'uscita combinata di 420 W sulla linea +12 V.

Questo alimentatore è compatibile con la mia scheda madre?

Sì, dispone di un connettore 20/24 pin per scheda madre e di un connettore 4+4 pin per la CPU (P4/EPS12V). Compatibile con schede madri ATX moderne e vecchie.

Qual è la durata della garanzia?

La garanzia è di 60 mesi (5 anni) dalla data di consegna, contro qualsiasi difetto materiale o di fabbricazione.

Il ventilatore è silenzioso?

Sì, il ventilatore da 120 mm è a regolazione di temperatura, il che lo rende estremamente silenzioso, specialmente a carico ridotto.

Quali tipi di protezioni sono integrati?

L'alimentatore integra protezioni contro sovracorrente, sovratensione, sovraccarico, sottotensione e cortocircuiti.

Posso usare questo alimentatore con una scheda grafica potente?

Sì, per schede grafiche che richiedono fino a 420 W sulla linea +12 V. Verificare i connettori PCIe (non menzionati, ma i cavi adatti sono generalmente inclusi).

Come installare correttamente l'alimentatore?

Installare prima l'alimentatore nel case con le viti fornite, poi collegare i cavi in ordine: 20/24 pin sulla scheda madre, 4+4 pin CPU, periferiche IDE, SATA e infine il cavo di alimentazione. Non collegare il cavo di alimentazione prima dell'ultimo passo.

Cosa fare se l'alimentatore non si accende?

Verificare che l'interruttore di accensione/spento sia su I, che il cavo di alimentazione sia ben collegato e che tutti i cavi siano correttamente connessi. Provare con un'altra presa o un altro cavo.

L'alimentatore viene fornito con tutti i cavi necessari?

Sì, viene fornito con cavi rivestiti: un connettore 20/24 pin, un connettore CPU 4+4 pin, cavi SATA, cavi periferiche Molex e un cavo per floppy.

Posso usare questo alimentatore in un case compatto?

Sì, le sue dimensioni standard (circa 150 x 140 x 86 mm) la rendono compatibile con la maggior parte dei case ATX e micro-ATX.

MANUALE UTENTE Tesla 450W Fractal Design

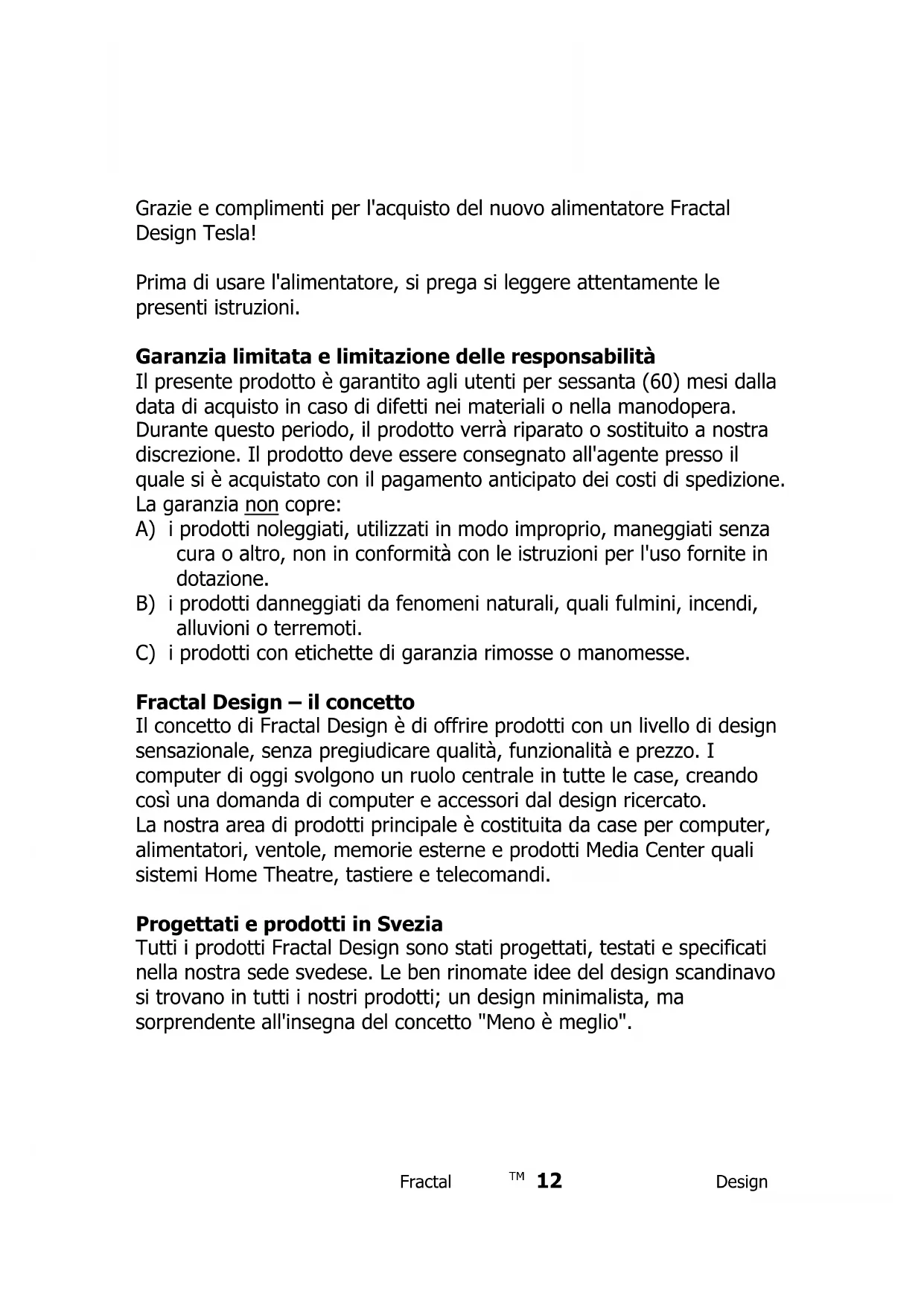

Grazie e compliments per l'acquisto del nuovo alimentatore Fractal Design Tesla!

Prima di usare l'alimentatore, si prega si leggere attendamente le presenti istruzioni.

Garanzia limitata e limitazione delle responsabilità

Il presente prodotto è garantito agli utenti per sessanta (60) mesi alla data di acquireo in caso di difetti nei materiali o nella manodopera. Durante questo periodo, il prodotto verrà riparato o sostituito a notre discrezione. Il prodotto deve essere consecnato all'agente presso il quale si è acquistato con il pagamento anticipato deiosti di spedizione. La garanzia non copre:

A) i prodotti noleggiati, utilizzati in modo improprio, maneggiati senza cura o altri, non in conformità con le istruzioni per l'uso fornite in dotazione.
B) i prodotti danneggiati da fenomeni naturali, quali fulmini, incendi, alluvioni o terremoti.
C) i prodotti con etichette di garanzia rimosse o manomesse.

Fractal Design - il concetto

Il concetto di Fractal Design è di offrirere prodotti con un livello di design sensazionale, alla pregiudicare qualità, funzionalità e prezzo. I computer di anni svolgono un ruolo centrale in tutte le case, creandoosi una domanda di computer e accessori dal design ricercato.

La nostra area di prodotti principale è costituita da case per computer, alimentatori, ventole, memorie esterne e prodotti Media Center quali sistemi Home Theatre, tastiere e telecomandi.

Progettati e prodotti in Svezia

Tutti i prodotti Fractal Design sono stati progettati, testati e specificati nella nostra sede svedese. Le ben rimodate idee del design scandinavo si trovano in tutti i nostri prodotti; un design minimalista, ma sorpendente all'insegna del concetto "Meno è meglio".

Caratteristiche

• Certificato 80 PLUS
• Estremamente silenzioso, ventole per la regolazione della temperatura da 120 mm
• Cavi fasciati, sufficientamente lunghi per gli utenti con tower di grande dimensioni.
  Correzione del fattore di potenza attivo 99%
• Protezione da sovracorrente/sovratensione/sovrapotenza, protezione da sottotensione e protezione da corto circuito

Model Tesla	450W
Commutazione ingresso CA	100-240VAC
Corrente in ingresso	5-10A
Frequenza	47-63Hz
Uscita CC	Carico max / Uscita max
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 420W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Potenza totale	450W

Installazione

Si prega di leggere tutto il manuale prima di procedere all'installazione.

Avvertenza! Non collegare il cavo di alimentazione CA prima dell'ultimo passo!

1. Installare l'alimentatore con le viti di fissaggio in dotazione in base al manuale del case del computer.
2. Collegare il cavo a 20/24 pin alla scheda madre. L'estremità del cavo a 20/24 pin dispone di un connettore a 4 pin rimovibile, se si dispone di scheda madre vecchia con collegamento solo a 20 pin.
3. Collegare il cavo +12 V (il cosiddetto cavo P4) a 4 pin alla schedamadre. Se, al contrario, la schedamadre dispone di presa a 8 pin, collegare adessa il cavo a 8 pin (il cosiddetto cavo EPS12V).

Avvertenza! Il cavo a 4 pin rimovabile dal cavo a 20/24 pin non è un connettore P4/+12V. Se si utilizza il cavo a 4 pin rimovabile piuttosto che il connettore P4/+12V, potrebbero verificarsi seri danni.

1. Collegare i cavi periferici alle unità IDE, se presenti (HDD e unità ottiche vecchi).
2. Collegare i connettori di alimentazione SATA alle unità SATA (HDD e unità ottiche nuovi)
3. Collegare il connettore del floppy se si dispone di unità floppy
4. Collegare il cavo di alimentazione CA all'alimentatore Fractal e accendere/spegnere l'interruttore.

AVVISO!

Azionare l'alimentatore in un ambiente sicuro e asciutto. Non insertire alcun oggettino nelle bocchette di ventilazione o nella griglia della ventola! All'interno dell'alimentatore vi sono tensioni pericolose! Non rimuovere il coperchio per evitare di annullare la garanzia.
