MANUALE UTENTE Tesla 650W Fractal Design

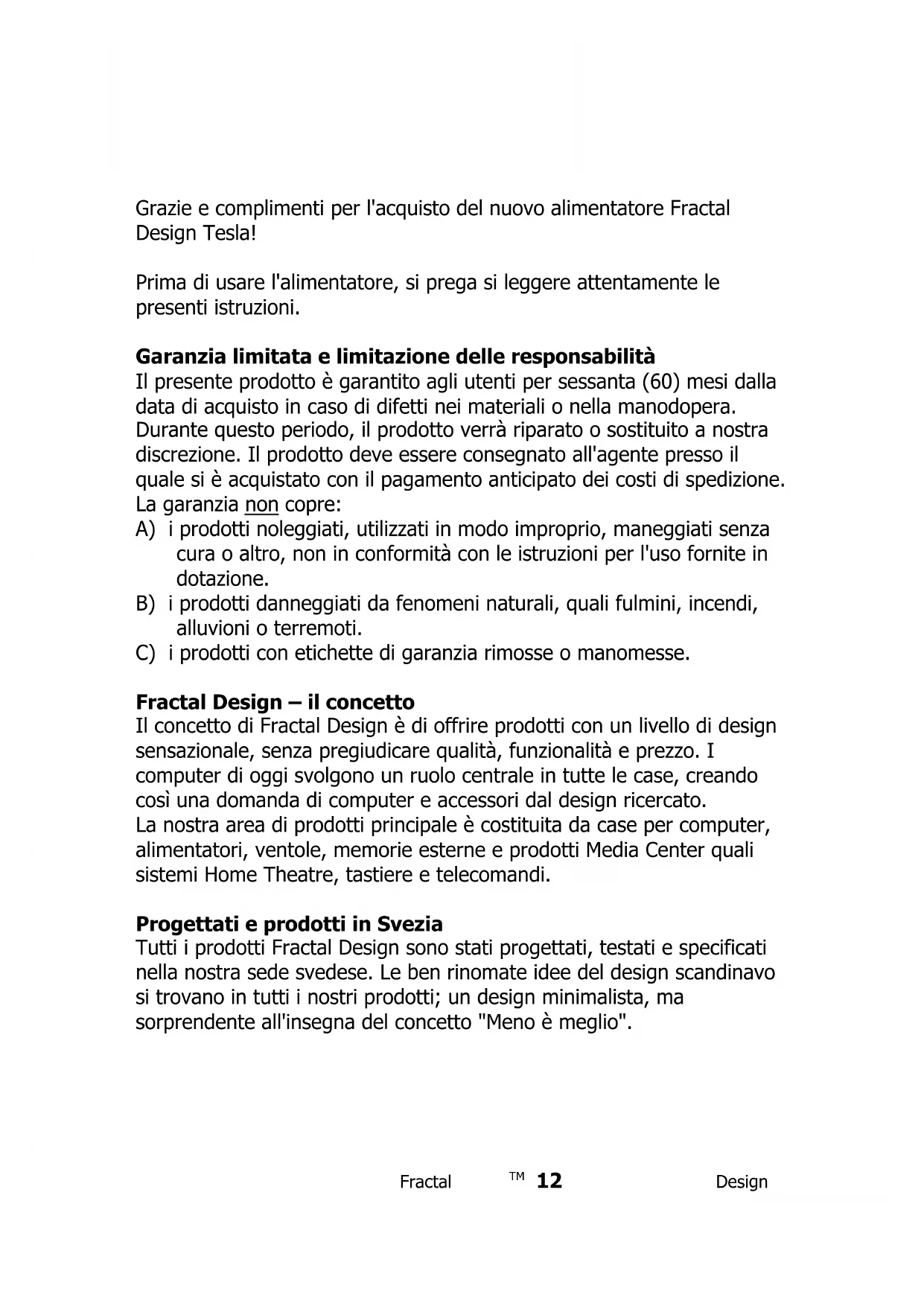

Grazie e compliments per l'acquisto del nuovo alimentatore Fractal Design Tesla!

Prima di usare l'alimentatore, si prega si leggere attendamente le presenti istruzioni.

Garanzia limitata e limitazione delle responsabilità

Il presente prodotto è garantito agli utenti per sessanta (60) mesi alla data di acquireo in caso di difetti nei materiali o nella manodopera. Durante questo periodo, il prodotto verrà riparato o sostituito a notre discrezione. Il prodotto deve essere consecnato all'agente presso il quale si è acquistato con il pagamento anticipato deiosti di spedizione. La garanzia non copre:

A) i prodotti noleggiati, utilizzati in modo improprio, maneggiati senza cura o altri, non in conformità con le istruzioni per l'uso fornite in dotazione.
B) i prodotti danneggiati da fenomeni naturali, quali fulmini, incendi, alluvioni o terremoti.
C) i prodotti con etichette di garanzia rimosse o manomesse.

Fractal Design - il concetto

Il concetto di Fractal Design è di offrirere prodotti con un livello di design sensazionale, alla pregiudicare qualità, funzionalità e prezzo. I computer di anni svolgono un ruolo centrale in tutte le case, creandoosi una domanda di computer e accessori dal design ricercato.

La nostra area di prodotti principale è costituita da case per computer, alimentatori, ventole, memorie esterne e prodotti Media Center quali sistemi Home Theatre, tastiere e telecomandi.

Progettati e prodotti in Svezia

Tutti i prodotti Fractal Design sono stati progettati, testati e specificati nella nostra sede svedese. Le ben rimodate idee del design scandinavo si trovano in tutti i nostri prodotti; un design minimalista, ma sorpendente all'insegna del concetto "Meno è meglio".

Caratteristiche

• Certificato 80 PLUS
• Estremamente silenzioso, ventole per la regolazione della temperatura da 120 mm
• Cavi fasciati, sufficientamente lunghi per gli utenti con tower di grande dimensioni.
  Correzione del fattore di potenza attivo 99%
• Protezione da sovracorrente/sovratensione/sovrapotenza, protezione da sottotensione e protezione da corto circuito

Model Tesla	650W
Commutazione ingresso CA	100-240VAC
Corrente in ingresso	5-10A
Frequenza	47-63Hz
Uscita CC	Carico max / Uscita max
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 600W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Potenza totale	650W

Installazione

Si prega di leggere tutto il manuale prima di procedere all'installazione.

Avvertenza! Non collegare il cavo di alimentazione CA prima dell'ultimo passo!

1. Installare l'alimentatore con le viti di fissaggio in dotazione in base al manuale del case del computer.
2. Collegare il cavo a 20/24 pin alla scheda madre. L'estremità del cavo a 20/24 pin dispone di un connettore a 4 pin rimovibile, se si dispone di scheda madre vecchia con collegamento solo a 20 pin.
3. Collegare il cavo +12 V (il cosiddetto cavo P4) a 4 pin alla schedamadre. Se, al contrario, la schedamadre dispone di presa a 8 pin, collegare adessa il cavo a 8 pin (il cosiddetto cavo EPS12V).

Avvertenza! Il cavo a 4 pin rimovabile dal cavo a 20/24 pin non è un connettore P4/+12V. Se si utilizza il cavo a 4 pin rimovabile piuttosto che il connettore P4/+12V, potrebbero verificarsi seri danni.

1. Collegare i cavi periferici alle unità IDE, se presenti (HDD e unità ottiche vecchi).
2. Collegare i connettori di alimentazione SATA alle unità SATA (HDD e unità ottiche nuovi)
3. Collegare il connettore del floppy se si dispone di unità floppy
4. Collegare il cavo di alimentazione CA all'alimentatore Fractal e accendere/spegnere l'interruttore.

AVVISO!

Azionare l'alimentatore in un ambiente sicuro e asciutto. Non insertire alcun oggettino nelle bocchette di ventilazione o nella griglia della ventola! All'interno dell'alimentatore vi sono tensioni pericolose! Non rimuovere il coperchio per evitare di annullare la garanzia.
