MANUALE UTENTE Tesla 550W Fractal Design

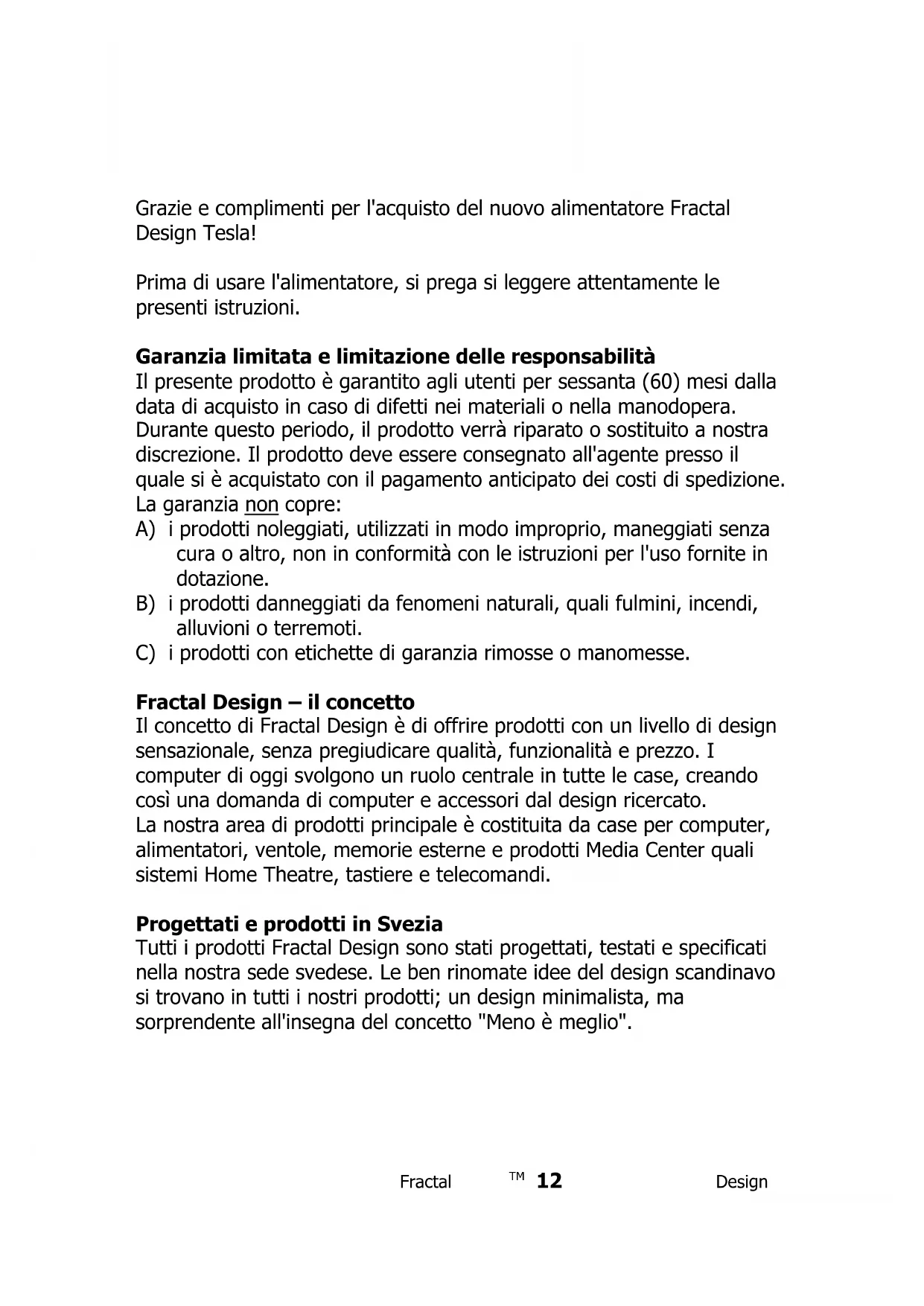

Grazie e complimenti per l'acquisto del nuovo alimentatore Fractal Design Tesla!

Prima di usare l'alimentatore, si prega si leggere attentamente le presenti istruzioni.

Garanzia limitata e limitazione delle responsabilità

Il presente prodotto è garantito agli utenti per sessanta (60) mesi dalla data di acquisto in caso di difetti nei materiali o nella manodopera. Durante questo periodo, il prodotto verrà riparato o sostituito a nostra discrezione. Il prodotto deve essere consegnato all'agente presso il quale si è acquistato con il pagamento anticipato dei costi di spedizione. La garanzia non copre:

A) i prodotti noleggiati, utilizzati in modo improprio, maneggiati senza cura o altro, non in conformità con le istruzioni per l'uso fornite in dotazione.
B) i prodotti danneggiati da fenomeni naturali, quali fulmini, incendi, alluvioni o terremoti.
C) i prodotti con etichette di garanzia rimosse o manomesse.

Fractal Design – il concetto

Il concetto di Fractal Design è di offrire prodotti con un livello di design sensazionale, senza pregiudicare qualità, funzionalità e prezzo. I computer di oggi svolgono un ruolo centrale in tutte le case, creando così una domanda di computer e accessori dal design ricercato.

La nostra area di prodotti principale è costituita da case per computer, alimentatori, ventole, memorie esterne e prodotti Media Center quali sistemi Home Theatre, tastiere e telecomandi.

Progettati e prodotti in Svezia

Tutti i prodotti Fractal Design sono stati progettati, testati e specificati nella nostra sede svedese. Le ben rinomate idee del design scandinavo si trovano in tutti i nostri prodotti; un design minimalista, ma sorprendente all'insegna del concetto "Meno è meglio".

Caratteristiche

• Certificato 80 PLUS
- Estremamente silenzioso, ventole per la regolazione della temperatura da 120 mm
- Cavi fasciati, sufficientemente lunghi per gli utenti con tower di grandi dimensioni.
• Correzione del fattore di potenza attivo 99%
- Protezione da sovracorrente/sovratensione/sovrapotenza, protezione da sottotensione e protezione da corto circuito

Model Tesla 550W
Commutazione ingresso CA	100-240VAC
Corrente in ingresso	5-10A
Frequenza	47-63Hz
Uscita CC	Carico max / Uscita max
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 510W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Potenza totale	550W

Installazione

Si prega di leggere tutto il manuale prima di procedere all'installazione.

Avvertenza! Non collegare il cavo di alimentazione CA prima dell'ultimo passo!

1. Installare l'alimentatore con le viti di fissaggio in dotazione in base al manuale del case del computer.
2. Collegare il cavo a 20/24 pin alla scheda madre. L'estremità del cavo a 20/24 pin dispone di un connettore a 4 pin rimovibile, se si dispone di scheda madre vecchia con collegamento solo a 20 pin.
3. Collegare il cavo +12 V (il cosiddetto cavo P4) a 4 pin alla scheda madre. Se, al contrario, la scheda madre dispone di presa a 8 pin, collegare ad essa il cavo a 8 pin (il cosiddetto cavo EPS12V).

Avvertenza! Il cavo a 4 pin rimovibile dal cavo a 20/24 pin non è un connettore P4/+12V. Se si utilizza il cavo a 4 pin rimovibile piuttosto che il connettore P4/+12V, potrebbero verificarsi seri danni.

1. Collegare i cavi periferici alle unità IDE, se presenti (HDD e unità ottiche vecchi).

2. Collegare i connettori di alimentazione SATA alle unità SATA (HDD e unità ottiche nuovi)

3. Collegare il connettore del floppy se si dispone di unità floppy

4. Collegare il cavo di alimentazione CA all'alimentatore Fractal e accendere/spegnere l'interruttore.

AVVISO!

Azionare l'alimentatore in un ambiente sicuro e asciutto. Non inserire alcun oggetto nelle bocchette di ventilazione o nella griglia della ventola! All'interno dell'alimentatore vi sono tensioni pericolose! Non rimuovere il coperchio per evitare di annullare la garanzia.
