Tesla 550W - Fuente de alimentación (PC) Fractal Design - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación para PC
Marca	Fractal Design
Modelo	Tesla 550W
Potencia total	550 W
Tensión de entrada	100-240 VAC
Frecuencia de entrada	47-63 Hz
Corriente de entrada	5-10 A
Salida +3,3 V	24 A (combinada +3,3 V y +5 V: 140 W máx.)
Salida +5 V	24 A (combinada +3,3 V y +5 V: 140 W máx.)
Salida +12 V	4 rieles, 20 A cada uno, 510 W máx.
Salida -12 V	0,5 A / 6 W
Salida +5VSB	2,5 A / 12,5 W
Ventilador	120 mm, regulación de temperatura
Nivel sonoro	Extremadamente silencioso
Corrección del factor de potencia	Activa, 99%
Protecciones	Sobrecorriente, sobretensión, sobrecarga, subtensión, cortocircuito
Conectores principales	1 x 20/24 pines (con conector de 4 pines desmontable), 1 x 4 pines +12V (P4), 1 x 8 pines (EPS12V), cables periféricos IDE, cables SATA, conector de disquetera
Garantía	60 meses (5 años)
Diseño	Sueca, diseño escandinavo minimalista
Cables	Enfundados, suficientemente largos para torres grandes
Dimensiones (aprox.)	150 x 140 x 86 mm (L x A x H)

Preguntas frecuentes - Tesla 550W Fractal Design

¿Cuál es la potencia máxima entregada por la fuente Fractal Design Tesla 550W?

La potencia total es de 550 W, con un máximo de 510 W en el riel +12 V.

¿Qué conectores se incluyen con esta fuente de alimentación?

Incluye un conector de 20/24 pines (con 4 pines desmontable), un cable P4 (+12V) de 4 pines, un cable EPS12V de 8 pines, cables periféricos IDE, cables SATA y un conector para disquetera.

¿El ventilador es silencioso?

Sí, está equipado con un ventilador de 120 mm con regulación de temperatura, diseñado para un funcionamiento extremadamente silencioso.

¿Qué protecciones están integradas?

La fuente dispone de protecciones contra sobrecorriente, sobretensión, sobrecarga, subtensión y cortocircuitos.

¿Puedo usar esta fuente con una placa base antigua de 20 pines?

Sí, el conector de 20/24 pines tiene una parte desmontable de 4 pines, lo que permite usarlo en una placa base de 20 pines.

¿Cuál es la duración de la garantía?

La garantía es de 60 meses (5 años) a partir de la fecha de entrega al usuario final, contra defectos de materiales o fabricación.

¿Es la fuente compatible con carcasas de gran tamaño?

Sí, los cables están enfundados y son suficientemente largos para usarse en torres grandes.

¿Cuál es la tensión de entrada admitida?

Funciona en un rango de tensión universal de 100 a 240 VCA, con una frecuencia de 47 a 63 Hz.

¿Cómo instalar correctamente la fuente?

Primero hay que fijar la fuente en la carcasa con los tornillos suministrados, luego conectar todos los cables (placa base, periféricos) antes de conectar el cable de alimentación y accionar el interruptor. No conectar el cable de alimentación hasta el último paso.

¿Qué hacer si tengo un problema con la fuente?

Consulte primero el manual de instrucciones. Si el problema persiste, contacta al distribuidor o al servicio postventa de Fractal Design. No abras nunca la carcasa, ya que esto anula la garantía y expone a tensiones peligrosas.

MANUAL DE USUARIO Tesla 550W Fractal Design

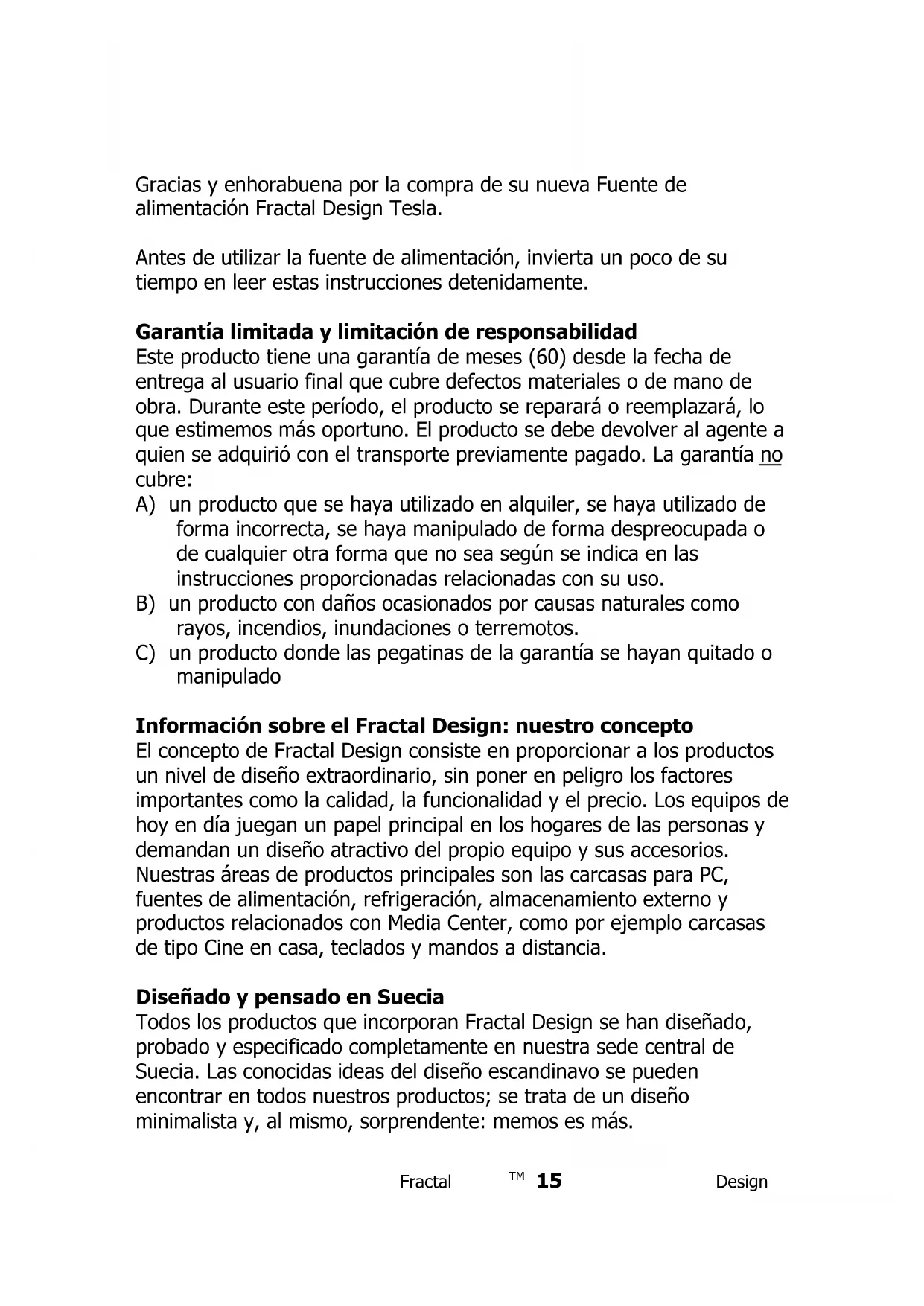

Gracias y enhorabuena por la compra de su nueva Fuente de alimentación Fractal Design Tesla.

Antes de utilizar la fuente de alimentación, invierta un poco de su tiempo en leer estas instrucciones detenidamente.

Garantía limitada y limitación de responsabilidad

Este producto tiene una garantía de meses (60) desde la fecha de entrega al usuario final que cubre defectos materiales o de mano de obra. Durante este período, el producto se reparará o reemplazará, lo que estimemos más oportuno. El producto se debe devolver al agente a quien se adquirió con el transporte previamente pagado. La garantía no cubre:

A) un producto que se haya utilizado en alquiler, se haya utilizado de forma incorrecta, se haya manipulado de forma despreocupada o de cualquier otra forma que no sea según se indica en las instrucciones proporcionadas relacionadas con su uso.
B) un producto con daños ocasionados por causas naturales como rayos, incendios, inundaciones o terremotos.
C) un producto donde las pegatinas de la garantía se hayan quitado o manipulado

Información sobre el Fractal Design: nuestro concepto

El concepto de Fractal Design consiste en proporcionar a los productos un nivel de diseño extraordinario, sin poner en peligro los factores importantes como la calidad, la funcionalidad y el precio. Los equipos de hoy en día juegan un papel principal en los hogares de las personas y demandan un diseño atractivo del propio equipo y sus accesorios. Nuestras áreas de productos principales son las carcasas para PC, fuentes de alimentación, refrigeración, almacenamiento externo y productos relacionados con Media Center, como por ejemplo carcasas de tipo Cine en casa, teclados y mandos a distancia.

Diseñado y pensado en Suecia

Todos los productos que incorporan Fractal Design se han diseñado, probado y especificado completamente en nuestra sede central de Suecia. Las conocidas ideas del diseño escandinavo se pueden encontrar en todos nuestros productos; se trata de un diseño minimalista y, al mismo, sorprendente: memos es más.

Características

• Certificación 80 PLUS
- Ventiladores regulados por temperatura extremadamente silenciosos con un tamaño de 120 mm
- Cables recubiertos suficientemente largos incluso para usuarios que disponen de equipos con formato de gran torre.
- Corrección del factor de potencia activo del 99%
- Protección contra subidas de corriente, voltaje y potencia, protección contra bajadas de voltaje y contra cortocircuitos

Model Tesla 550W
Valores nominales de entrada de CA	100-240VAC
Corriente de entrada	5-10A
Frecuencia	47-63Hz
Salida de CC	Carga máxima / Carga máxima
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 510W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Potencia total	550W

Instalación

Lea todo el manual antes de realizar la instalación.

iAdvertencia! No conecte el cable de alimentación de CA antes de último paso!

1. Instale la fuente de alimentación siguiendo las instrucciones del manual de la carcasa, con los tornillos de montaje incluidos.
2. Conecte el cable de 20/24 contactos a la placa base. La base de conexiones del cable de 20/24 contactos tiene un conector de 4 contactos desmontable por si el usuario tiene una placa base antigua en la que solamente hay una conexión de 20 contactos.
3. Conecte el cable de +12V y 4 contactos (también denominado cable P4) a la placa base. Si la placa base tiene un zócalo de 8 contactos, conecte el cable de 8 contactos (también denominado cable EPS12V) a dicho zócalo.

iAdvertencia! El cable de 4 contactos desmontable del cable de 20/24 contactos no es un conector P4 de +12 V. Pueden producirse daños graves si utiliza el conector desmontable de 4 contactos en lugar del conector P4 de +12 V.

1. Si procede, conecte los cables de los periféricos a las unidades que tengan conexiones IDE (discos duros y unidades ópticas antiguos).

2. Enchufe los conectores de alimentación SATA a las unidades que tengan conexiones SATA (discos duros y unidades ópticas más recientes)

3. Enchufe el conector de disquete si tiene una unidad de disquete.

4. Conecte el cable de alimentación de CA a la fuente de alimentación fractal y coloque el conmutador de encendido y apagado en la posición de encendido.

Advertencia!

Utilice siempre la fuente de alimentación en un entorno seguro y seco. No inserte nunca ningún objeto en el área de ventilación o en la rejilla del ventilador! En el interior de la fuente de alimentación hay voltajes peligrosos! No retire nunca la tapa. La garantía quedará invalidada si retira dicha tapa.
