Tesla 550W - Netzteil Fractal Design - Kostenlose Bedienungsanleitung

Produkttyp	PC-Netzteil
Marke	Fractal Design
Modell	Tesla 550W
Gesamtleistung	550 W
Eingangsspannung	100-240 VAC
Eingangsfrequenz	47-63 Hz
Eingangsstrom	5-10 A
Ausgang +3,3 V	24 A (kombiniert +3,3 V und +5 V: max. 140 W)
Ausgang +5 V	24 A (kombiniert +3,3 V und +5 V: max. 140 W)
Ausgang +12 V	4 Schienen, je 20 A, max. 510 W
Ausgang -12 V	0,5 A / 6 W
Ausgang +5VSB	2,5 A / 12,5 W
Lüfter	120 mm, Temperaturregelung
Geräuschpegel	Extrem leise
Leistungsfaktorkorrektur	Aktiv, 99%
Schutzfunktionen	Überstrom, Überspannung, Überlast, Unterspannung, Kurzschluss
Hauptanschlüsse	1 x 20/24-polig (mit abnehmbarem 4-poligem Stecker), 1 x 4-polig +12V (P4), 1 x 8-polig (EPS12V), IDE-Peripheriekabel, SATA-Kabel, Diskettenanschluss
Garantie	60 Monate (5 Jahre)
Design	Schwedisch, minimalistisches skandinavisches Design
Kabel	Ummantelt, ausreichend lang für große Gehäuse
Abmessungen (ca.)	150 x 140 x 86 mm (L x B x H)

Häufig gestellte Fragen - Tesla 550W Fractal Design

Was ist die maximale Leistung des Fractal Design Tesla 550W Netzteils?

Die Gesamtleistung beträgt 550 W, mit maximal 510 W auf der +12 V-Schiene.

Welche Anschlüsse werden mit diesem Netzteil mitgeliefert?

Es enthält einen 20/24-poligen Stecker (mit abnehmbarem 4-poligem), ein 4-poliges P4-Kabel (+12V), ein 8-poliges EPS12V-Kabel, IDE-Peripheriekabel, SATA-Kabel und einen Diskettenanschluss.

Ist der Lüfter leise?

Ja, er ist mit einem 120-mm-Lüfter mit Temperaturregelung ausgestattet, der für extrem leisen Betrieb ausgelegt ist.

Welche Schutzfunktionen sind integriert?

Das Netzteil verfügt über Schutz gegen Überstrom, Überspannung, Überlast, Unterspannung und Kurzschluss.

Kann ich dieses Netzteil mit einem älteren 20-poligen Mainboard verwenden?

Ja, der 20/24-polige Stecker hat einen abnehmbaren 4-poligen Teil, sodass er an einem 20-poligen Mainboard verwendet werden kann.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 60 Monate (5 Jahre) ab dem Lieferdatum an den Endbenutzer gegen Material- oder Herstellungsfehler.

Ist das Netzteil mit großen Gehäusen kompatibel?

Ja, die Kabel sind ummantelt und ausreichend lang für große Gehäuse.

Welche Eingangsspannung wird unterstützt?

Es arbeitet mit einem universellen Spannungsbereich von 100 bis 240 VAC, bei einer Frequenz von 47 bis 63 Hz.

Wie installiere ich das Netzteil richtig?

Zuerst das Netzteil mit den mitgelieferten Schrauben im Gehäuse befestigen, dann alle Kabel (Mainboard, Peripherie) anschließen, bevor das Netzkabel angeschlossen und der Schalter betätigt wird. Das Netzkabel erst im letzten Schritt anschließen.

Was tun, wenn ich ein Problem mit dem Netzteil habe?

Zuerst die Bedienungsanleitung konsultieren. Wenn das Problem weiterhin besteht, wenden Sie sich an den Händler oder den Fractal Design Kundendienst. Öffnen Sie niemals das Gehäuse, da dies die Garantie ungültig macht und gefährlichen Spannungen ausgesetzt.

BEDIENUNGSANLEITUNG Tesla 550W Fractal Design

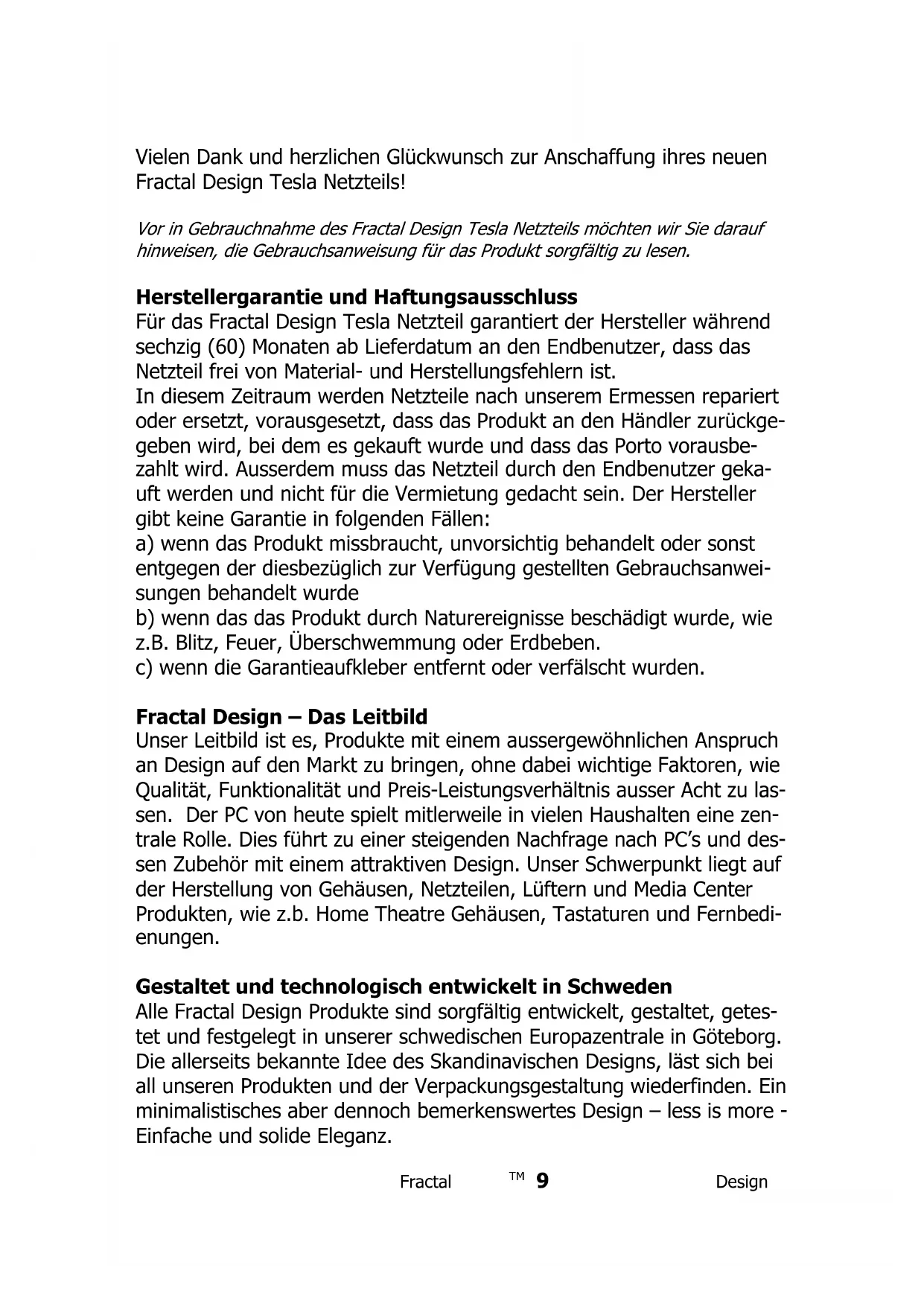

Vielen Dank und herzlichen Glückwunsch zur Anschaffung ihres neuen Fractal Design Tesla Netzteils!

Vor in Gebrauchnahme des Fractal Design Tesla Netzteils möchten wir Sie darauf hinweisen, die Gebrauchsanweisung für das Produkt sorgfältig zu lesen.

Herstellergarantie und Haftungsausschluss

Für das Fractal Design Tesla Netzteil garantiert der Hersteller während sechzig (60) Monaten ab Lieferdatum an den Endbenutzer, dass das Netzteil frei von Material- und Herstellungsfehlern ist.

In diesem Zeitraum werden Netzteile nach unserem Ermessen repariert oder ersetzt, vorausgesetzt, dass das Produkt an den Händler zurückgegeben wird, bei dem es gekauft wurde und dass das Porto vorausbezahlt wird. Ausserdem muss das Netzteil durch den Endbenutzer gekauft werden und nicht für die Vermietung gedacht sein. Der Hersteller gibt keine Garantie in folgenden Fällen:

a) wenn das Produkt missbraucht, unvorsichtig behandelt oder sonst entgegen der diesbezüglich zur Verfügung gestellten Gebrauchsanweisungen behandelt wurde
b) wenn das das Produkt durch Naturereignisse beschädigt wurde, wie z.B. Blitz, Feuer, Überschwemmung oder Erdbeben.
c) wenn die Garantieaufkleber entfernt oder verfälscht wurden.

Fractal Design – Das Leitbild

Unser Leitbild ist es, Produkte mit einem aussergewöhnlichen Anspruch an Design auf den Markt zu bringen, ohne dabei wichtige Faktoren, wie Qualität, Funktionalität und Preis-Leistungsverhältnis ausser Acht zu lassen. Der PC von heute spielt mitlerweile in vielen Haushalten eine zentrale Rolle. Dies führt zu einer steigenden Nachfrage nach PC's und dessen Zubehör mit einem attraktiven Design. Unser Schwerpunkt liegt auf der Herstellung von Gehäusen, Netzteilen, Lüftern und Media Center Produkten, wie z.b. Home Theatre Gehäusen, Tastaturen und Fernbedienungen.

Gestaltet und technologisch entwickelt in Schweden

Alle Fractal Design Produkte sind sorgfältig entwickelt, gestaltet, getestet und festgelegt in unserer schwedischen Europazentrale in Göteborg. Die allerseits bekannte Idee des Skandinavischen Designs, läst sich bei all unseren Produkten und der Verpackungsgestaltung wiederfinden. Ein minimalistisches aber dennoch bemerkenswertes Design – less is more -Einfache und solide Eleganz.

Kenndaten und Funktionen

• 5 Jahre Garantie
  • Hohe Effizienz, 80 PLUS zertifiziert
  • Extreme leisen, Temperatur geregelten 120mm Lüfter
• Ummantelte Kabel, lang genug für Anwender mit einem Bigtower
• Überspannungsschutz, Unterspannungsschutz und Kurzschluss-schutz bieten Ihren kritischen Systemkomponenten maximale Sicherheit.

Model Tesla 550W
Nennleistung AC-Input	100-240VAC
Input-Strom	5-10A
Frequenz	47-63Hz
Nennleistung DC Output	Max. Belastung / Max. Output
+3.3V	24A / 140W combined +3.3V and +5V
+5V	24A / 140W combined +3.3V and +5V
+12V	4 rails, 20A / 510W
-12V	0.5A / 6W
+5VSB	2.5A / 12.5W
Gesamtleistung	550W

Installation

Bitte lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Installation beginnen.

Achtung! Bitte achten Sie darauf, dass das Fractal Design Tesla Netzteil nicht mit AC Stromkabel verbunden ist, bis der letzte Schritt der Installation erfolgt ist.

1. Befestigen Sie das Netzteil nach der Anleitung Ihres Computer Gehäuses mit den mitgelieferten Befestigungsschrauben in ihrem Computer.
2. Verbinden Sie das 20/24 polige Kabel mit dem Motherboard. Das 20/24 polige Hauptstromkabel hat einen abnehmbaren 4 poligen Mechanismus, um sowohl 24 polige als auch 20 polige Steckerbuchsen auf dem Motherboard zu unterstützen.
3. Verbinden Sie das 4polige +12V ( auch P4 Kabel genannt) mit dem Motherboard. Sollte Ihr Motherboard stattdessen eine 8 polige +12V Steckerbuchse haben, dann Verbinden Sie dieses bitte direkt mit Ihrem Motherboard.

Achtung! Das vom 24 poligen Hauptstecker abnehmbare 4 polige Kabel ist kein P4 Stecker oder +12V Stecker. Es kann zu schwerwiegenden Schäden kommen, sollten dieses Kabel anstelle eines P4 oder +12V Steckers verwendet werden.

1. Verbinden Sie die peripheren Kabel mit den IDE Komponenten, sollten Sie ältere Festplatten oder Opticals haben.
2. Verbinden Sie das SATA Kabel mit den neueren Festplatten und Opticals
3. Verbinden Sie den Floppy Stecker, sollten Sie ein solches haben.
4. Zum Schluss schliessen Sie das AC Stromkabel an das Fractal Design Netzteil an. Danach können Sie den Schalter auf die Position“on” umschalten.

WARNUNG

Betreiben sie das Netzteil in einer sicheren und trockenen Umgebung. Legen Sie keine Gegenstände in den offenen Ventilationsgrill des Netzteiles! Wegen der hohen Spannungen innerhalb des Netzteiles darf die Abdeckung auf keinen Fall abgenommen werden! Die Garantie verfällt, sobald die Abdeckung entfernt wird.
