MANUALE UTENTE FM2A88M Pro3+ ASROCK

Grazie per aver scelto una scheda madre ASRock FM2A88M Pro3+, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.

Questa Guida Rapida all'installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell'assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando.

1.1 Contenuto della confezione

Guida di installazione rapida ASRock FM2A88M Pro3+

CD di supporto ASRock FM2A88M Pro3+

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

1.2 Specifiche

Piattaforma - Micro ATX Form Factor- Design di condensatore solido- Circuito in vetro ad alta densità

Processore - Supporto per processori socket FM2+ 95W / FM2 100W

Chipset - AMD A88X (Bolton-D4)

Memoria - Supporto tecnologia Dual Channel Memory- 4 x slot DDR3 DIMM- Supporto DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, momoria senza buffer- Capacità massima della memoria di sistema: 64GB- Supporto di Intel® XMP (Extreme Memory Profile)1.3/1.2- Supporta tecnologia AMD Memory Profile (AMP) fino ad AMP 2400

Slot di - 1 x slot PCI Express 3.0 x16 (PCIE1: modalità x16)espansione * PCIE 3.0 è supportato solo con CPU FM2+. Con CPU FM2, supporta solo PCIE 2.0.- 2 x slot PCI Express 2.0 x1- Supporta AMD Dual Graphics

VGA su scheda - Grafica serie AMD RadeonTM R7/R5 integrata in APU serie A- DirectX 11.1, Pixel Shader 5.0 con CPU FM2+. DirectX 11, Pixel Shader 5.0 con CPU FM2.- Memoria massima condivisa 2GB- Tre opzioni d'output VGA: D-Sub, DVI-D e HDMI- Supporta il triplo monitor- Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) @ 24Hz* Solo FM2 + APU può supportare la risoluzione fino a 4096x2160 del display tramite la porta HDMI.- Supporta Dual-link DVI-D con risoluzione massima fino a 2560x1600 @ 60Hz- Supporta D-Sub con risoluzione massima fino a 1920x1200 @ 60Hz- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI)- Supporta Blu-ray Stereoscopico in 3D con HDMI- Supporta AMD Steady VideoTM 2.0: Nuova capacità di post-elab orazione video per la riduzione automatica delle vibrazioni nei video a casa/on-line

- Supporto della funzione HDCP con le porte DVI-D e HDMI- Supporto 1080p Blu-ray (BD) riproduzione con le porte DVI-De HDMI

Audio - Audio HD a 5.1 canali (codec audio Realtek ALC662)- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)- ELNA Audio Caps.

LAN - PCIE x 1 LAN Gigabit 10/100/1000 Mb/s- Realtek RTL8111GR- Supporto WOW (Wake-On-WAN)- Supporta Wake-On-LAN- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)- Supporta il rilevamento cavo LAN- Supporta Energy Efficient Ethernet 802.3az- Supporta PXE

Pannello - 1 x porta mouse PS/2posteriore I/O - 1 x porta tastiera PS/2- 1 x Porta D-Sub- 1 x Porta DVI-D- 1 x Porta HDMI- 4 x porte USB 2.0 già integrate (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))- 2 x porte USB 3.0 già integrate (AMD A88X (Bolton-D4))(Supporto della protezione da scariche elettrostatiche (ESD)(protezione completa ASRock dai picchi di corrente))- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)- Connettore HD Audio: Ingresso linea / cassa frontale / microfono

Archiviazione - 8 x connettori SATA3 6,0 Gb/s, supporto di RAID (RAID 0, RAID 1, RAID 5 e RAID 10) e delle funzioni NCQ, AHCI e “Hot Plug”

Connettori - 1 x header di intrusione dello chassis- 1 x header TPM- 1 x Connettore CPU ventola (4-pin)- 1 x Connettore Chassis ventola (4-pin)- 1 x 24-pin collettore alimentazione ATX- 1 x 4-pin connettore ATX 12V- 1 x Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))- 1 x Collettore USB 3.0 di AMD A88X (Bolton-D4) (supporta 2 porte USB 3.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto- Supporta “Plug and Play”- Compatibile con ACPI 1.1 wake up events- Supporta jumperfree- Supporta SMBIOS 2.3.1- Regolazione multi-voltaggio DRAM e CPU

Monitoraggio - Sensore per la temperatura del processoreHardware - Sensore temperatura scheda madre- Indicatore di velocita per la ventola del CPU- Indicatore di velocita per la ventola del Chassis- Ventola CPU/chassis silenziosa- Ventola CPU/chassis con controllo di varie velocità- Rilevamento CASE APERTO- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibilità - Microsoft® Windows® 8.1 32 bit / 8.1 64 bit / 8 32 bit / 8 64 bit / SO 7 32 bit / 7 64 bit

Certificazioni - FCC, CE, WHQL- Predisposto ErP/EuP (è necessaria l'alimentazione predis posta per il sistema ErP/EuP)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

1.3 Setup dei Jumpers

L'illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su questi pin.

Short

Open

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 22)

Impostazione

predefinita

Azzeramen-

to CMOS

Nota: CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare i parametri del sistema sulla configurazione iniziale, spegnere il computer e scollegare il cavo d'alimentazione dalla presa di corrente. Attendere 15 secondi, poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si è completato l'aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l'azzeramento della CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Se si cancella la CMOS, potrebbe essere rilevata l'apertura del case.

Regolare l'opzione del BIOS "Clear Status" (Cancella stato) per cancellarela registrazione del precedente stato d'intrusione chassis.

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L'installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

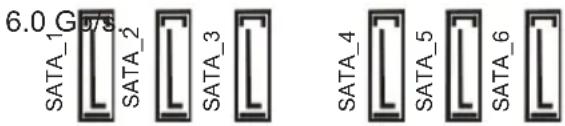

Connettori Serial ATA3 Questi otto connettori Serial

(SATA_1: vedi p.2 Nr. 16) ATA3 (SATA3) supportano cavi

(SATA_2: vedi p.2 Nr. 15) dati SATA per dispositivi di

(SATA_3: vedi p.2 Nr. 14) immagazzinamento interni.

(SATA_4: vedi p.2 Nr. 13) ATA3 (SATA3) supportano cavi

(SATA_5: vedi p.2 Nr. 12) SATA per dispositivi di memoria

(SATA_6: vedi p.2 Nr. 11) interni. L'interfaccia SATA3

(SATA_7: vedi p.2 Nr. 9) attuale permette velocità di

(SATA_8: vedi p.2 Nr. 8) trasferimento dati fino a

6.0_G SATA_1 78 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

Collettore USB 2.0 Oltre alle quattro porte USB 2.0 USB_PWR

(9-pin USB_6_7) predefinite nel pannello I/O, la

(vedi p.2 Nr. 18) scheda madre dispone di PUMMY

(9-pin USB_8_9) due intestazioni USB 2.0.

(vedi p.2 Nr. 19) Ciascuna intestazione USB 2.0

supporta due porte USB 2.0. ^USB_PWR

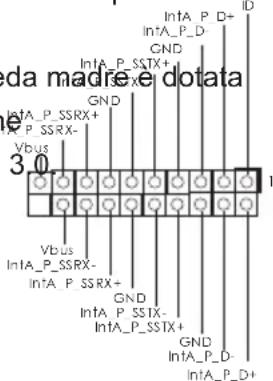

Collettore USB 3.0 Oltre alle due porte USB 3.0

(19-pin USB_10_11)

(vedi p.2 Nr. 20) questa scheda madre e dotata

di un header USB 3.0 che intA_P_SSRX+ | | | |

supporta due porte USB 3.0

3 o Vbus IntA_P_SSRX+ GND IntA_P_SSTX+ GND IntA_P_D- IntA_P_D- GND GND GND IntA_P_D- IntA_P_D+

standard del pannello I/O,

Connettore audio sul È un'interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 Nr. 21) dei dispositivi audi

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

1. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

^® 8.1 / 8.1 64-bit / 8 / 8 64-bit / 7 /

7 64-bit:

Andare alla scheda "FrontMic" (Microfono frontale) del pannello di controllo Realtek. Regolare la voce "Recording Volume" (Volume registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema PWRBTN# GND

(vedi p.2 Nr. 17) pannello frontale.

Collegare l'interruttore d'alimentazione, l'interruttore di ripristino,

l'indicatore di stato del sistema del pannello frontale del telaio a questo header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d'alimentazione):

Va collegato all'interruttore d'alimentazione del pannello frontale del telaio. Usando l'interruttore d'alimentazione si può configurare il modo in cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all'interruttore di ripristino del pannello frontale del telaio. Premere l'interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all'indicatore di stato d'alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S3/S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d'alimentazione, interruttore di ripristino, LED d'alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l'assegnazione dei fili e dei pin sia fatta corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 7)

Connettore ventolina Chassis Collegare i cavi della ventola ai

(4-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 10) facendo combaciare il cavo

nero col pin di terra. 4 FAN_SPEED_CONTROL

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo commettore e far FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL

(vedi p.2 Nr. 2) combaciare il filo gND hero al pin

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai

piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d'alimentazione ATX a questo

(vedi p.2 Nr. 5) connettore.

Con questa scheda madre, c'è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.

Installazione dell'alimentatore ATX a 20 pin

12 24 1 13

Connettore ATX 12 V Collegare un alimentatore ATX

(4-pin ATX12V1) 12 V a questo connettore.

(vedi p.2 Nr. 1)

Header di intrusione dello chassis Questa scheda madre supporta

(2-pin CI1) la funzione di rilevamento

(vedi p.2 Nr. 23) CASE APERTOche rileva che

il coperchio dellochassis è stato

Signal

rimosso.Questa funzione

struttura dirilevamento di

intrusione dellochassis.

Header TPM Questo connettore supporta il

(TPMS1 17 pin) sistema Trusted Platform-Mo-

(vedi p.2 No. 6) dule (TPM), che puo archiviare

rusted Platform-Mo- ), che puo archiviare SERIRQ# -2VSB S_FWHOWN# GND -LAD0 LAD1 +3V LAD2 -LAD3 SMB_DATA_MAIN -PCIRST# SMB_CLK_MAIN -FRAME GND -PCICLK 1

in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
