BEDIENUNGSANLEITUNG FM2A88M Pro3+ ASROCK
Wir danken Ihnen für den Kauf des ASRock FM2A88M Pro3+ Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.
Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet.
ASRock-Website: http://www.asrock.com
Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere
Webseite:
ASRock FM2A88M Pro3+ Schnellinstallationsanleitung
| Plattform - Micro Solides Kondensatordesign- PCB mit hochverdichtetem Glasfasergewebe | ATX-Formfaktor |
| CPU - Unterstützt FM2 (100 W) | Prozessoren für Sockel FM2+ (95 W) / |
| Chipsatz - AMD A88X (Bolton-D4) | |
| Speicher - Unterstützung von Dual-Kanal-Speichertechnologie- 4 x Steckplätze für DDR3- Unterstützt DDR3 2400+(OC)/2133/1866/1600/1333/1066non-ECC, ungepufferter Speicher- Max. Kapazität des Systemspeichers: 64GB- Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2- Unterstützt AMDs Memory Profile Technology (AMP) bis AMP 2400 | |
| Erweiterungs- - 1 x PCI Express 3.0 x16-Steckplatz (PCIE1: x6-Modus)steckplätze * PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2-Prozessor unterstützt nur PCIE 2.0.- 2 x PCI Express 2.0 x1-Steckplatz- Unterstützt AMD duale Grafikkarten | |
| Onboard-VGA - Integrierte Grafikkarte der AMD RadeonTM R7/R5-Serie inAPU der A-Serie- DirectX 11.1, Pixel Shader 5.0 mit FM2+-Prozessor. DirectX11, Pixel Shader 5.0 mit FM2-Prozessor.- Maximal gemeinsam genutzter Speicher 2GB- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI- Unterstützt drei Monitore- Unterstützt HDMI mit einer maximalen Auflösung von4K x 2K (4096 x 2160) bei 24 Hz* Nur FM2 + APU kann bis zu 4096x2160 Auflösung Anzeigeüber HDMI-Anschluss unterstützt- Unterstützt Dual-link DVI-D mit einer maximalen Auflösungvon 2560 x 1600 bei 60 Hz- Unterstützt D-Sub mit einer maximalen Auflösung von1920 x 1200 bei 60 Hz- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCCund HBR (High Bit Rate-Audio) mit HDMI (kompatiblerHDMI-Bildschirm erforderlich)- Unterstützt stereoskopisches 3D per Blu-ray mit HDMI | |
| - Unterstützt AMD Steady Video ^TM 2.0: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online-Videos- Unterstützt HDCP mit DVI-D- und HDMI-Ports- Unterstützt 1080p Blu-ray (BD)-Wiedergabe mit DVI-D- und HDMI-Ports | |
| Audio - 5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)- Unterstützt Überspannungsschutz (ASRocks Komplettschutz vor Spannungsspitzen)- ELNA Audio Caps. | |
| LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Realtek RTL8111GR- Unterstützt Wake-On-WAN- Unterstützt Wake-On-LAN- Unterstützt Schutz vor Blitzschlag/elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)- Unterstützt LAN-Kabelerkennung- Unterstützt energieeffizientes Ethernet 802.3az- Unterstützt PXE | |
| E/A-Anschlüsse - 1 x PS/2-Mausanschlussan der - 1 x PS/2-TastaturanschlussRückseite - 1 x D-Sub port- 1 x DVI-D port- 1 x HDMI port- 4 x Standard-USB 2.0-Anschlüsse (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))- 2 x Standard-USB 3.0-Anschlüsse (AMD A88X (Bolton-D4))(Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)- HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon | |
| Speicher - 8 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-(RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen | |
| Anschlüsse - 1 x Verteiler für Gehäuseeindringversuche- 1 x TPM-Stiftleiste- 1 x CPUlüfter-Anschluss (4-pin)- 1 x Gehäuselüfter-Anschluss (4-pin)- 1 x 24-pin ATX-Netz-Header- 1 x 4-pin anschluss für 12V-ATX-Netzteil- 1 x Anschluss für Audio auf der Gehäusevorderseite- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicherUSB 2.0-Anschlüsse) (Unterstützt Schutz vorelektrostatischer Entladung (ASRocks Komplettschutz vorSpannungsspitzen))- 1 x USB 3.0-Anschlüsse über AMD A88X (Bolton-D4)(Unterstützung 2 zusätzlicher USB 3.0-Anschlüsse)(Unterstützt Schutz vor elektrostatischer Entladung(ASRocks Komplettschutz vor Spannungsspitzen)) | |
| BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung- Unterstützung für “Plug and Play”- ACPI 1.1-Weckfunktionen- JumperFree-Modus- SMBIOS 2.3.1- DRAM und CPU Stromspannung Multianpassung | |
| Hardware Monitor - CPU-Temperatursensor- Motherboardtemperaturerkennung- Drehzahlmessung für CPUlüfter- Drehzahlmessung für Gehäuselüfter- Geräuscharmer CPU/Gehäuselüfter- Mehrstufige Geschwindigkeitsteuerung für CPU-/Gehäuselüfter- GEHÄUSE OFFEN-Erkennung- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore | |
| Betriebssysteme - Unterstützt Microsoft® Windows® 8.1 32-Bit / 8.1 64-Bit /8 32-Bit / 8 64-Bit / 7 32-Bit / 7 64-Bit | |
| Zertifizierungen - FCC, CE, WHQL- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgunggemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) | |
* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com
1.3 Einstellung der Jumper
Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper "Gebrückt". Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper "Offen". Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 "Gebrückt" sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.
Short
Open
Jumper Einstellun Beschreibung
CMOS löschen
Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.
Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuseoffen ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigenGehäuseindringungsstatus die BIOS-Option "Status leeren" ein.
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss
Beschreibung

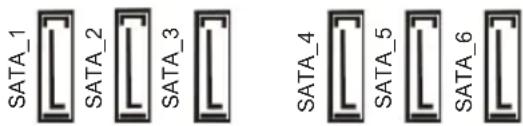

Seriell-ATA3-Anschlüsse Diese acht Serial ATA3-
(SATA_1: siehe S.2 - No. 16)
(SATA3-)Verbínder
(SATA_2: siehe S.2 - No. 15)
unterstützten SATA-Datenkabel
(SATA_3: siehe S.2 - No. 14)
für interne
(SATA_4: siehe S.2 - No. 13)
(SATA_5: siehe S.2 - No. 12)
(SATA_6: siehe S.2 - No. 11)
(SATA_7: siehe S.2 - No. 9)
(SATA_8: siehe S.2 - No. 8)
aktuelle SATA3-∞Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
USB 2.0-Header Zusätzlich zu den vier USB_PWR
(9-pol. USB_6_7) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 18) I/O-Anschlüssen befinden sich
(9-pol. USB_8_9) zwei USB 2.0
(siehe S.2 - No. 19) Anschlussleisten am
Motherboard. Pro USB 2.0-USB_PWR
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
USB 3.0-Header Neben zwei Standard-USB
(19-pol. USB_10_11)
(siehe S.2 - No. 20) befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser US
Header kann zwei USB 3.
Ports unterstützen.
Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.2 - No. 21) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.
-
High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.
-
Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.
C. Schließen Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden.
E. So aktivieren Sie das Mikrofon an der Vorderseite.
Bei den Betriebssystemen Windows ^® 8.1 / 8.1 64 Bit / 8 / 8 64 Bit / 7 / 7 64 Bit:
Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-
Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.
System Panel-Header
(9-pin PANEL1)
(siehe S.2 - No. 17) Systemvordersei
Dieser Header unterstützt mehrere Funktion der
Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.
PWRBTN (Ein-/Ausschalter):
Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäuses. Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll.
RESET (Reset-Taste):
Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.
PLED (Systembetriebs-LED):
Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen.
Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 7) diesen Header an SPEAKER DUMMY +5V 1
Gehäuse-Lüfteranschluss Verbinden Sie die Lüfterkabel
(4-pin CHA_FAN1) mit den Lüfteranschlüssen,
(siehe S.2, No. 10)
wobei der schwarze Draht an den Schutzleiterstift angeschlossenwird.
CPU-Lüfteranschluss
(4-pin CPU_FAN1) Lüfterkabel mit diesem FAN_VOLTAGE_CONTROL | FAN_SPEED_CONTROL (siehe S.2 - No. 2) Anschluss und passen Sie den
Verbinden Sie das CPU -
schwarzen Draht dem Erdungsstift an.
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 - 3.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
ATX-Netz-Header Verbinden Sie _12 die ATX-(24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 5) Header.
Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.
Installation eines 20-pol. ATX-Netzteils
ATX 12V Anschluss Bitte schließen Sie an diesen
(4-pin ATX12V1) Anschluss die ATX
(siehe S.2 - No. 1) Stromversorgung an.
Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt
(2-pin CI1) die GEHÄUSE OFFEN
(siehe S.2 - No. 23) Erkennungsfunktion die
feststellt, ob die Gehäuseabdeckung entferntwurde. Für diese Funktion istein Gehäuse erforderlich, dasmit einem Design zur Erkennung von Gehäuseeindringversuchenausgestattet ist.
TPM-Stiftleiste Dieser Anschluss unterstützt
(17-pol. TPMS1)
(siehe S.2 - No. 6) (TPM) System, das Schlüssel,

