MANUAL DE USUARIO FM2A88M Pro3+ ASROCK
richiede unochassis con
Gracias por su compra de ASRock FM2A88M Pro3+ placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.
Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock.
Website de ASRock http://www.asrock.com
Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa.
1.1 Contenido de la caja
Placa base ASRock FM2A88M Pro3+ (Factor forma Micro ATX)
Guía de instalación rápida de ASRock FM2A88M Pro3+
CD de soporte de ASRock FM2A88M Pro3+
Dos cables de datos Serial ATA (SATA) (Opcional)
Una protección I/O
1.2 Especificación
| Plataforma - Factor forma Micro ATX- Diseño de los Condensadores: Solid- PCB de fibra de vidrio de alta densidad | |
| Procesador - Admite zócalos de procesadores FM2+ 95W / FM2 100W | |
| Chipset - AMD A88X (Bolton-D4) | |
| Memoria - Soporte de Tecnología de Memoria de Doble Canal- 4 x DDR3 DIMM slots- Apoya DDR3 2400+(OC)/2133/1866/1600/1333/1066non-ECC, memoria de un-buffered- Máxima capacidad de la memoria del sistema: 64GB- Compatible con Intel® Extreme Memory Profile (XMP)1.3/1.2- Admite tecnología de perfil de memoria AMD (AMP, MemoryProfile Technology) hasta AMP 2400 | |
| Ranuras de - 1 x ranura PCI Express 3.0 x16 (PCIE1: modo x16)Expansión * Solo se admite PCIE 3.0 con FM2+ CPU. Con FM2 CPU,solo se admite PCIE 2.0.- 2 x ranura PCI Express 2.0 x1- Admite tarjeta gráfica dual | |
| VGA OnBoard - Gráficos integrados de serie R7/R5, HD AMD RadeonTMconAPU de serie A- DirectX 11.1, Sombreador de píxeles 5.0 con FM2+ CPU.DirectX 11, Sombreador de píxeles 5.0 con FM2 CPU.- 2GB de Memoria máxima compartida- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI-Compatible con monitores triples- Admite HDMI con una resolución máxima de 4K x 2K(4096x2160) a 24 Hz* Sólo FM2 + APU puede soportar hasta 4096x2160resolución de la pantalla a través del puerto HDMI.- Admite Dual-link DVI-D con una resolución máxima de2560x1600 a 60 Hz- Admite D-Sub con una resolución máxima de 1920x1200a 60 Hz- Admite Sincronización automática entre audio y vídeo, DeepColor (12 bpc), xvYCC y HBR (audio de alta tasa de bits) conHDMI (se necesita un monitor compatible con HDMI)- Admite la función 3D estereoscópica Blu-ray con HDMI | |
| - Admite AMD Steady Videopospro cesamiento de vídeo para reducción automática de oscila ciones en vídeo doméstico y en línea- Admite la función HDCP con puertos DVI-D y HDMI- Apoya la reproducción de Blu-rayo de 1080p (BD) con puertos DVI-D y HDMI | TM 2.0: Nueva capacidad de |
| Audio - 5.1 Audio CH HD (Realtek ALC662 Audio Codec)- Admite protección contra subidas de tensión (Protección Integral contra Picos de ASRock)- ELNA Audio Caps. | |
| LAN - LAN Gigabit PCIE x1 10/100/1000 Mb/s- Realtek RTL8111GR- Admite Reactivación en WAN- Compatible con Wake-On-LAN- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)- Admite detección de conexión de cable LAN- Compatible con Ethernet de consumo eficiente de energía 802.3az- Compatible con PXE | |
| Entrada/Salida - 1 x Puerto de ratón PS/2de Panel Trasero - 1 x Puerto de teclado PS/2- 1 x Puerto D-Sub- 1 x Puerto DVI-D- 1 x Puerto HDMI- 4 x puertos USB 2.0 predeterminados (Admite protección ESD (Protección Integral contra Picos de ASRock))- 2 x puertos USB 3.0 predeterminados (AMD A88X (Bolton-D4)) (Admite protección ESD (Protección Integral contra Picos de ASRock))- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)- Conexión de audio: Entrada de línea / Altavoz frontal / Micrófono | |
| Almacenamiento - 8 x conectores SATA3 de 6,0 Gb/s compatibles con funciones RAID (RAID 0, RAID 1, RAID 5 y RAID 10), NCQ, AHCI y de “conexión en caliente” compatibles con funciones NCQ, AHCI y de “conexión en caliente” | |
| Conectores - 1 x Conector de detección de intrusión en el chasis- 1 x cabezal TPM- 1 x Conector de ventilador de CPU (4-pin)- 1 x Conector de ventilador de chasis (4-pin)- 1 x 24-pin cabezal de alimentación ATX- 1 x 4-pin conector de ATX 12V power- 1 x Conector de audio de panel frontal- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales) (Admite protección ESD (Protección Integral contra Picos de ASRock))- 1 x Cabezal USB 3.0 de AMD A88X (Bolton-D4)(admite 2 puertos USB 3.0 adicionales) (Admite protección ESD (Protección Integral contra Picos de ASRock)) | |
| BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI- Soporta “Plug and Play”- ACPI 1.1 compliance wake up events- Soporta “jumper free setup”- Soporta SMBIOS 2.3.1- Múltiple ajuste de DRAM y CPU Voltage | |
| Monitor Hardware- Sensor de temperatura de la CPU- Sensor de temperatura de la Chasis- Tacómetro del ventilador de CPU- Tacómetro del ventilador de Chasis- CPU/Chasis Ventilador silencioso- Control multivelocidad del ventilador de CPU/Chasis- Control de APERTURA DE CARCASA- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore | |
| OS - En conformidad con Microsoft® Windows® 8.1 32 bits / 8.164 bits / 8 32 bits / 8 64 bits / 7 32 bits / 7 64 bits | |
| Certificaciones - FCC, CE, WHQL- Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) | |
* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com
1.3 Setup de Jumpers
La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está "Short". No habiendo jumper cap sobre los pins, el jumper está "Open". La ilustración muestra un jumper de 3 pins cuyo pin 1 y pin 2 están "Short".
Short
Open
Jumper
Setting
Limpiar CMOS
Restablecimiento de la CMOS
Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la configuración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita.
Si borra la memoria CMOS, se puede detectar un caso de abertura. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar elregistro del estado de intrusión anterior del chasis.
1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la placa base.

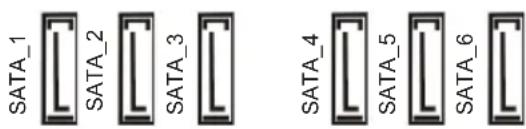

Conexiones de serie ATA3 Estas ocho conexiones de
(SATA_1: vea p.2, N. 16) serie ATA3 (SATA3) admiten
(SATA_2: vea p.2, N. 15) cables SATA para dispositivos
(SATA_3: vea p.2, N. 14) de almacenamiento internos. La
(SATA_4: vea p.2, N. 13) interfaz SATA3 actual permite
(SATA_5: vea p.2, N. 12) una velocidad de transferencia
(SATA_6: vea p.2, N. 11) de 6.0 Gb/s.
(SATA_7: vea p.2, N. 9)
(SATA_8: vea p.2, N. 8)
(9-pin USB_6_7) USB 2.0 predeterminados en el
(vea p.2, N. 18) panel de E/S, hay dos bases
(9-pin USB_8_9) de conexiones USB 2.0 en
(vea p.2, N. 19) esta placa base. Cada una de

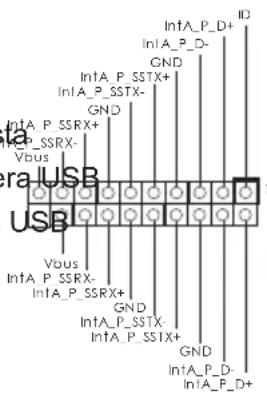

cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos
3.0.


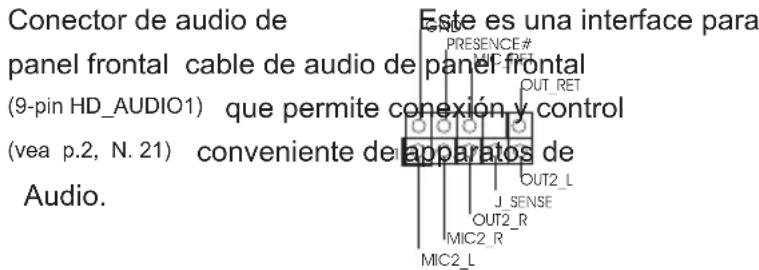

Conector de audio de panel frontal cable de audio de panel frontal (9-pin HD_AUDIO1) que permite conexión y control (vea p.2, N. 21) conveniente de apparatos de Audio.-
El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.
-
Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC'97.
E. Activación del micrófono frontal.
En sistemas operativos Windows
^® 8.1 / 8.1 64-bit / 8 / 8 64-bit / 7 / 7
64-bit:
Acceda a la ficha "FrontMic" (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante "Recording Volume" (Volumen de grabación).
Cabezal de panel de sistema Este cabezar acomoda varias (9-pin PANEL1) dunciones de panel fronta de
(vea p.2, N. 17) sistema.
Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables.
PWRBTN (interruptor de alimentación):
Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede configurar la forma de apagar su sistema mediante el interruptor de alimentación.
RESTABLECER (interruptor de restablecimiento):
Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad.
PLED (LED de alimentación del sistema):
Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1. El LED se apaga cuando el sistema se encuentre en estado de suspensión S3/S4 o se apaga (S5).
HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.
Cabezal del altavoz del chasis
(4-pin SPEAKER1) su cabezal.
(vea p.2, N. 7)
Conecte el altavoz del chasis a
Conector del ventilador
de la chasis
(4-pin CHA_FAN1)
(vea p.2, N. 10)
Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.
Conector del ventilador Conecte el cable del ventilador
de la CPU de la CPU a este conector y FAN VOLTAGE CONTROL
(4-pin CPU_FAN1) haga coincidir el cable negro
(vea p.2, N. 2) con el conector de tierra.
Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3.
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
Cabezal de alimentación ATX Conecte la fuente de
(24-pin ATXPWR1) alimentación ATX a su cabezal.
(vea p.2, N. 5)
A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.
Instalación de una Fuente de Alimentación ATX de 20 Pins
Conector de ATX 12V power Tenga en cuenta que es
(4-pin ATX12V1) necesario conectar
(vea p.2, N. 1) conector a una toma de
corriente con el enchufe ATX
12V, de modo que proporcione
suficiente electricidad. De lo
contrario no se podrá encender.
Conector de detección de intrusión en el chasis Esta placa base admite la
(2-pin Cl1)
(vea p.2, N. 23)
APERTURA DE CARCASA, quepermite detectar si se haretirado la cubierta del chasis. Dicha función requiere unchasis con diseño específicopara la detección de intrusiónen el chasis.
Cabezal TPM
de forma segura claves certifi cados digitales, contrasenas y
ayuda a aumentar la seguridad en la red, protege identidades digitales y garantiza la integridad de la plataforma.
Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar
datos. Un sistema TPM también
