РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FM2A88M Pro3+ ASROCK

Благодарим вас за покупку материнской платы ASRock FM2A88M Pro3+ надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock FM2A88M Pro3+ (форм-фактор Micro ATX)

Руководство по быстрой установке ASRock FM2A88M Pro3+

Компакт-диск поддержки ASRock FM2A88M Pro3+

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

1.2 Спецификации

Платформа - форм- Использование только твердотельных конденсаторов- High Density Glass Fabric PCB
Процессор - Поддержка разъема FM2+ 95 Вт / процессоров FM2 100 Вт
Набор микросхем - AMD A88X (Bolton-D4)
Память- 4 x гнезда DDR3 DIMM- Поддержите DDR3 2400+(OC)/2133/1866/1600/1333/1066 не- ECC,безбуферная память- Макс. 64 Г6- Поддержка профиля Intel® Extreme Memory Profile (XMP)1.3/1.2- Поддержка технологии AMD Memory Profile (AMP) до AMP 2400
Гнезда - 1 x слотарасширения * PCIe 3.0 поддерживается только с процессором FM2+. Спроцессором FM2 поддерживается только PCIE 2.0.- 2 x гнезда PCI Express 2.0 x1- Поддерживаются режимы AMD двойные видеокарты
Графика - Встроенный процессор AMD RadeonTM серии R7/R5 с графикой вAPU серии A- DirectX 11.1, Pixel Shader 5.0 с процессором FM2+. DirectX 11, PixelShader 5.0 с процессором FM2.- Макс. объем разделяемой памяти 2GB- Три VGA-выхода: D-Sub, DVI-D и HDMI- Поддержка работы с тремя мониторами- Поддержка HDMI с максимальным разрешением до 4K x 2K(4096x2160) @ 24 Гц* Разрешение 4096x2160 через порт HDMI поддерживается толькопроцессорами FM2+ APU.- Поддержка Dual-link DVI-D с максимальным разрешением до2560x1600 @ 60 Гц- Поддержка D-Sub с максимальным разрешением до 1920x1200 @60 Гц- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),xvYCC и HBR (High Bit Rate Audio) через HDMI (необходиммонитор с разъемом HDMI)- Поддержка стандарта Blu-ray Stereoscopic 3D со спецификациейHDMI- Поддержка технологии AMD Steady VideоТМ 2.0: новая функцияпостобработки видеоизображения для автоматического устранениядрожания при просмотре домашних и онлайновых видеозаписей- Поддержка функции HDCP через разъемы DVI-D и HDMI- Подержат Blu-луч 1080р (КОММУТАЦИОННАЯ ДОСКА) черезразъемы DVI-D и HDMI
АудиосистемаRealtek ALC662)- Поддержка защиты от перенапряжений (Полная защита (ASRockот выбросов напряжения))- ELNA Audio Caps.	- 5.1-канальный звук высокой четкости HD Audio (аудиокодек
ЛВС - PCIE x1 Gigabit LAN 10/100/1000 Мб/c- Realtek RTL8111GR- Поддержка Wake-On-WAN- Поддержка Wake-On-LAN- Поддержка защиты от перенапряжений (Полная защита (ASRockот выбросов напряжения))- Поддержка определения кабеля ЛВС- Поддержка Energy Efficient Ethernet 802.3az- Поддержка PXE	- 1 x PS/2 мышь клавиатуры- 1 x PS/2 для клавиатуры
Разъемы ввода- - 1 x PS/2 мышь клавиатурывывода на задней- 1 x PS/2 для клавиатурыпанели - 1 x D-Sub порт- 1 x DVI-D порт- 1 x HDMI порт- 4 x порта USB 2.0 на задней панели в стандартнойконфигурации с защитой от электростатического напряжения(ASRock Full Spike Protection)- 2 x порта USB 3.0 на задней панели в стандартнойконфигурации (AMD A88X (Bolton-D4)) с защитой отэлектростатического напряжения (ASRock Full Spike Protection)- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикаторACT/LINK и индикатор SPEED)- Соединитель звуковой подсистемы: линейный вход / передняяколонка / микрофон	- 1 x PS/2 для клавиатуры
Запоминающие - 8 x разъема SATA3 6,0 Гбит/с, поддержка функций RAID (RAID 0,устройства RAID 1, RAID 5 и RAID 10), NCQ, AHCI и «горячего подключения»Колодки и	- 1 x разъем датчика открытой крышки
плате - 1 x колодка TPM- 1 x соединитель CPU FAN (4-контактный)- 1 x соединитель Chassis FAN (4-контактный)- 1 x 24-контактный Колодка питания ATX- 1 x 4-контактный Разъем ATX 12 B- 1 x Аудиоразъем передней панели- 2 x Колодка USB 2.0 (одна колодка для поддержки 4дополнительных портов USB 2.0 с защитой от электростатическогонапряжения (ASRock Full Spike Protection)- 1 x Колодка USB 3.0 AMD A88X (Bolton-D4) (одна колодка дляподдержки 2 дополнительных портов USB 3.0) с защитой отэлектростатического напряжения (ASRock Full Spike Protection)	- 1 x разъем датчика открытой крышки
BIOSполь зователя- поддержка “Plug and Play”- ACPI 1.1, включение по событиям- поддержка режима настройки без перемычек- поддержка SMBIOS 2.3.1- Регулировка напряжений DRAM и CPU	- 64Mb AMI UEFI Legal BIOS с поддержкой графического интерфейса
Контроль - Датчик температуры ЦПоборудования - Датчик температуры корпуса- Тахометр вентиляторов ЦП питания- Тахометр вентиляторов корпуса питания- Бесшумный вентилятор ЦП/корпуса- Управление оборотами вентилятора ЦП/корпуса- Определение открытой крышки- Контроль напряжения: +12V, +5V, +3.3V, Vcore
Операцион - Совместимость с Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit/ 8 64-bit / 7 32-bit / 7 64-bit
ные системы - FCC, CE, WHQLСертификаты - Совместимость с ErP/EuP Ready (требуется блок питаниясовместимый с ErP/EuP)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются “замкнутыми” (short). Если на контактах перемычки нет, то они называются “разомкнутыми” (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты.

Short

Open

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 22)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS.

Очистка CMOS может вызвать срабатывание датчика открытой крышки. Измените опцию «Clear Status» в BIOS, чтобы очистить записи о предыдущих срабатываниях датчика.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

Разъемы Serial ATA3 восемь соединителя Serial ATA3

(SATA_1, см. стр. 2, п. 16) предназначаются для

(SATA_2, см. стр. 2, п. 15) подключения внутренних

(SATA_3, см. стр. 2, п. 14) устройств хранения с

(SATA_4, см. стр. 2, п. 13) использованием нтерфейсных

(SATA_5, см. стр. 2, п. 12) кабелей SATA3. В настоящее

(SATA_6, см. стр. 2, п. 11) время интерфейс SATA_SAT

(SATA_7, см. стр. 2, п. 9) допускает скорость передачи

(SATA_8, см. стр. 2, п. 8) данных до \ 6,0 Гбит/с.

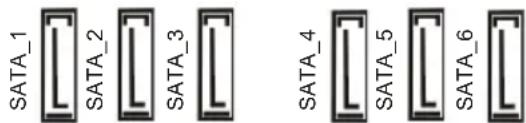

SATA_1 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

Колодка USB 2.0 Помимо четыре стандартных

(9-контактный USB_6_7) портов USB 20 на панели ввода-

(см. стр. 2, п. 18) вывода, на данной материнской

(9-контактный USB_8_9) плате предусмотрено два разъема

(см. стр. 2, п. 19) USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0. P+ P- USB_PWR

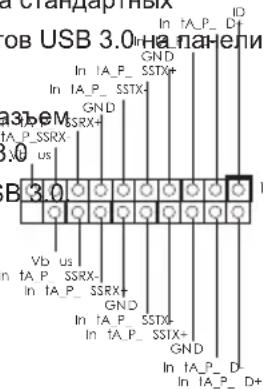

Колодка USB 3.0 Помимо два стандартных

(19-контактный USB_10_11) портов USB 3.0 на панели ввода-

(см. стр. 2, п. 20)

плате предусмотрен один разъем

USB 3.0. Этот разъем USB 3.0

поддерживает два порта USE

USB 3.0 In a paneli In IA_P_ SSTX+ GND In IA_P_ SSTX- GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND B 3.0 Vb us In IA_P_ SSRX- In IA_P_ SSRX+ GND In IA_P_ SSTX- In IA_P_ SSTX+ GND In IA_P_ D- In IA_P_ D+ a b c d e m 3.0

вывода, на данной материнской

Аудиоразъем передней панели

(9-контактный HD_AUDIO1)

(см. стр. 2, п. 21) обеспечивающего

подключение аудиоустройств и управление ими.

GND PRESENCE# MIC_RET OUT_RET VDD6-HOE J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Этот интерфейс предназначен для присоединения

аудиокабеля передней панели,

1. Система High Definition Audio поддерживает функцию автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной работы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.

2. Если вы используете аудиопанель АС'97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.
B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели АС'97 подключать их не нужно.

Е. Процедура активации микрофона приведена ниже. ]

Для OC Windows

^® 8.1 / 8.1 64-бита / 8 / 8 64-бита / 7 / 7 64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1) работу нескольких функций

(см. стр. 2, п. 17) передней панели си

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке (4-контактный SPEAKER1) кабель от динамика на корпусе (см. стр. 2, п. 7) компьютера.

Chassis Fan-coединители

(4-контактный CHA_FAN1)

(см. стр. 2, п. 10)

Подключите кабели вентилятора к соединителям и присоедините черный шнур к штырю заземления.

Разъем вентилятора Подключите к этому разъему процессора кабель вентилятора процессора

(4-контактный CPU_FAN1) так, чтобы черный провод

(см. стр. 2, п. 2) соответствовал контакту земли.

Данная материнская плата поддерживает вентиляторы процессора

с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно

работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить

вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате, для этого

следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

Колодка питания АТХ Подключите к этой колодке

(24-контактный ATXPWR1) кабель питания А

(см. стр. 2, п. 5)

Несмотря на то, что эта материнская плата предусматривает 24-штыревой разъем питания АТХ, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания АТХ. Для использования 20-штыревого разъема питания АТХ вставьте источник питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания АТХ 1

12

Колодка питания 12V-АТХ Обратите внимание, что к этому

(4-контактный ATX12V1) разъему необходимо

(см. стр. 2, п. 1) подключить вилку блока питания

АТХ 12 В, чтобы обеспечить

достаточную мощность

электропитания. В противном

случае включение системы будет

невозможно.

Датчик открытой крышки

(2-контактный Cl1)

(см. стр. 2, п. 23)

Эта материнская плата

поддерживает функцию

определения открытой крышки, которая позволяет определить, была ли снята крышка корпуса.

Функция требует поддержку со стороны корпуса.

Колодка ТРМ Этот разъем обеспечивает

(17-выводов TPMS1)

(см. стр. 2, п. 6) Platform Module-(TF

способна обеспечить надежное

хранение ключей, цифровых

сертификатов, паролей и данных

Система ТРМ также повышает

уровень сетевой безопасности,

защищает цифровые

идентификаторы и обеспечивает

целостность платформы.

VI), которая GND ○─○─GND IRQ# ○─○─+3VSB GND ○─○─LAD0 LAD1 ○─○─+3V LAD2 ○─○─LAD3 MAIN ○─○─PCIRST# MAIN ○─○─FRAME GND ○─○─PCICLK 1

поддержку системы Trusted
