ASRock FM2A88M Pro3+ マザーボードをお買い上げいただきありがとうございます。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。本製品は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により優れた性能を実現します。このクイックインストレーションガイドには、マザーボードの説明および段階的に説明したインストレーションの手引きが含まれています。マザーボードに関するさらに詳しい情報は、「サポート CD」のユーザーマニュアルを参照してください。

マザーボードの仕様および BIOS ソフトウェアは、アップデートされることが有りますので、マニュアルの内容は、予告なしに変更されることがあります。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告なしに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト: http://www.asrock.com
このマザーボードに関連する技術サポートが必要な場合、当社の Web サイトにアクセスし、使用しているモデルについての特定情報を見つけてください。www.asrock.com/support/index.asp

1.1 パッケージ内容

ASRock FM2A88M Pro3+ マザーボード (Micro ATX フォームファクター)

ASRock FM2A88M Pro3+ クイックインストレーションガイド

ASRock FM2A88M Pro3+ サポート CD

2 x シリアル ATA (SATA) データケーブル(オプション)

1 x I/0 パネルシールド

1.2 仕様

プラットフ - Micro ATX フォームファクター- オール固体コンデンサー設計- 高密度ガラス繊維 PCB

CPU - Socket FM2+ 95W / FM2 100W プロセッサのサポート

エップセット - AMD A88X (Bolton-D4)

メモリー - デュアルエャンネル DDR3 メモリーテクノロジー- DDR3 DIMM スロット x 4- DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, un-buffered メモリーに対応- システムメモリの最大容量:64GB- Intel® Extreme Memory Profile (XMP)1.3/1.2 をサポート- 最大 AMP 2400までの AMD メモリプロファイルテクノロジー(AMP)に対応

拡張スロット - 1 x PCI Express 3.0 x16 スロット (PCIE1: x16 モード)* PCIE 3.0 は FM2+ CPU でのみサポートされます。FM2 CPUでは、PCIE 2.0 のみをサポートします。- 2 x PCI Express 2.0 x1 スロット- AMD Dual Graphics に対応

グラフィック - A シリーズ APU に統合された AMD RadeonTM R7/R5 シリーズグラフィックス- FM2+ CPU を搭載した DirectX 11.1、Pixel Shader 5.0。FM2 CPU を搭載した DirectX 11、Pixel Shader 5.0。- 最大の共有メモリ 2GB- 3 つの VGA 出力オプション:D-Sub、DVI-D、HDMI- 3 台のモニターをサポート- 4K x 2K (4096x2160) @ 24Hz の最大解像度で HDMI をサポート* HDMI ポート経由で最大 4096x2160 の解像度ディスプレイに対応できるのは FM2+ APU だけです- 2560x1600 @ 60Hz の最大解像度で Dual-link DVI-D をサポート- 1920x1200 @ 60Hz の最大解像度で D-Sub をサポート- オート・リップシンク、ディープカラー(12bpc)、xvYCC、HBR(High Bit Rate)オーディオ、HDMI (HDMI 準拠モニタが必要)をサポート- HDMI 搭載 Blu-ray Stereoscopic 3D 対応- AMD Steady VideoTM 2.0 のサポート:家庭 / オンラインビデオの自動ジッター低減用の新しいビデオポストの処理機能

- HDCP 機能、DVI-D ポートおよび HDMI ポートをサポート- 1080p Blu-ray (BD) 再生サポート、DVI-D ポートおよび HDMIポートをサポート

オーディオ - 5.1 CH HD オーディオ(Realtek ALC662 オーディオコーデック)- サージ保護に対応(ASRock 完全スパイク保護)- ELNA Audio Caps.

LAN - PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒- Realtek RTL8111GR- ウェイクオン WAN をサポートします- ウェイクオンラインをサポート- 雷 /ESD 保護((ASRock フルスパイク保護)をサポートします- LAN ケーブル検出をサポート- エネルギー効率のよいイーサネット 802.3az をサポート- PXE をサポート

リアパネル I/O - PS/2 マウスポート x 1- PS/2 キーボードポート x 1- D-Sub ポート x 1- DVI-D ポート x 1- HDMI ポート x 1- Ready-to-Use USB 2.0 ポート x 4 (ESD 保護(ASRock フルスパイク保護)をサポートします)- Ready-to-Use USB 3.0 ポート x 2 (AMD A88X (Bolton-D4)) (ESD 保護(ASRock フルスパイク保護)をサポートします)- LED(ACT/LINK LED および SPEED LED)付きRJ-45 LAN ポート x 1- オーディオジャック: 入力、前部スピーカー、マイク入力

ストレージ - 8 x SATA3 6.0Gb/ 秒コネクタが、RAID (RAID 0、RAID 1、RAID 5 および RAID 10)、NCQ、AHCI および “Hot Plug”(ホットプラグ) 機能をサポート

コネクター - シャーシ侵入ヘッダ x 1- TPM ヘッダー x 1- CPU ファンコネクタ x 1 (4 ピン)- シャーシファンコネクタ x 1 (4 ピン)- 24 ピン ATX 電源コネクター x 1- 4 ピン 12V 電源コネクター x 1- フロントパネルオーディオコネクター x 1- USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート) x 2 (ESD 保護(ASRock フルスパイク保護)をサポートします)- AMD A88X (Bolton-D4) の USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート) x 1 (ESD 保護(ASRock フルスパイク保護)をサポートします)

BIOS 関連機能- プラグ&プレイをサポート- ACPI 1.1 準拠ウェイクアップイベント- jumperfree モードサポート- SMBIOS 2.3.1 サポート- DRAM および CPU ブリッジ電圧

モニター - CPU 温度検知- マザーボード温度検知- CPU ファンタコメータ- シャーシファンタコメータ- CPU/ シャーシ静音ファン- CPU/ シャーシファンマルチ速度制御- ケースオープン検出- 電源モニター : +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

認証 - FCC, CE, Microsoft® WHQL 認証済み- ErP/EuP 対応(ErP/EuP 対応の電源装置が必要です)

* 製品の詳細については、http://www.asrock.com を御覧なさい。

1.3 ジャンパ設定

右の図はジャンパがどのように設定されているかを示します。ジャンパキャップがピンに置かれている場合、ジャンパは“ショート”になります。ジャンパキャップがピンに置かれていない場合、ジャンパは“オープン”になります。右の図で、3ピンジャンパで、1-2 ピンを“ショート”的場合、これらの2つのピンにジャンパキャップを置きます。

Short

Open

ジャンパ

設定 說明

CMOS の消去ジャンパ

(CLRCMOS1)

( ページ 2 アイテム 22 参照)

デフォルト設定

CMOS の消去

注：CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモしてください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。

CMOSをクリアすると、ケースオープンが検出されることがあります。BIOS オプションの「Clear Status」(ステータスのクリア)を変更して、直前のシャーシ・イントルージョン・ステータスの記録を消去してください。

1.4 オンボードのヘッダとコネクタ類

オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタにジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場合があります。

シリアル ATA3 コネクタ これら 8 本のシリアル ATA3

SATA_1: ページ 2, アイテム 16 を参照

(SATA3)コネクタは内蔵スト

SATA_2: ページ 2, アイテム 15 を参照

レーデバイスに使用する SATA

SATA_3: ページ 2, アイテム 14 を参照

データケーブルに対応していま

SATA_4: ページ 2, アイテム 13 を参照

す。現在の SATA3 ソンタフェー

SATA_5: ページ 2, アイテム 12 を参照

スの最大データ転送速度は

SATA_6: ベージ 2, アイテム 11 を参照

SAT 6.0 Gb/s です。

SATA_7: ページ 2, アイテム 9 を参照

SATA_8: ページ 2, アイテム 8 を参照

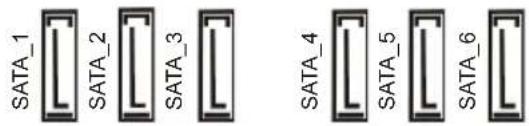

SATA_1 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

USB 2.0 ヘッダ I/O パネルには、デフォルトの 4

(9 ビン USB_6_7) つの USB 2.0 ポート以外に、この

ページ 2, アイテム 18 を参照 マザーボードに | 2NDのUSB 2.0

(9 ピン USB_8_9) ヘッダが搭載されています。

ページ 2, アイテム 19 を参照 それの1USB 2.0 ヘッダは 2 つの

USB 2.0 ポートをサポートできま

USB_PWR

す。

USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの

(19 ピン USB_10_11)

ページ 2, アイテム 20 を参照

されています。それぞれの USB_P3.0

ヘッダは 2 つの USB 3.0 ポートをサ

ポートできます。

USB 3.0 光盘 小盘 Vbus IntA_P_SSRX- IntA_P_SSRX+ GND IntA_P_SSTX- GND InIA_P_D- InIA_P_D+ GND InIA_P_D- InIA_P_D+

USB 3.0 ポート以外に、このマザーボ

ードに 1 つの USB 3.0 ヘッダが搭載

フロントオーディオパネルコネクタ (9 ピン HD_AUDIO01) ページ 2, アイテム 21 を参照

このコネクタは、オーディオ機器

PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

との便利な接続とコントロールを可能にするフロンとオーディオパネルのためのインターフェイスです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、正しく機能するためにシャーシのパネルワイヤがHADをサポートする必要があります。このマニュアルとシャーシのマニュアルの指示に従って、システムを取り付けてください。

2. AC'97 オーディオパネルを使用する場合、次のように前面パネルのオーディオヘッダに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。
AC'97 オーディオパネルに接続する必要はありません。

E. フロントマイクを有効化するには。

Windows

^® 8.1 / 8.1 64-bit / 8 / 8 64-bit / 7 / 7

64-bit OS の場合：

Realtek コントロールパネルから

"FrontMic" ( フロントマイ

"Recording Volume"(録音音量)を調

ク）タブを開きます。

整します。

システムパネルコネクタ

(9 ピン PANEL1)

ページ 2, アイテム 17 を参照

このコネクタは数種類のシステムフロントパネルの機能を提供します。

シに付いている電源スイッチ、リセットスイッチ、システムステータ

スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。

ケーブルを接続する前にピンの正負極性にご注意ください。

PWRBTN（電源スイッチ）:

前面パネルに付いている電源スイッチに接続します。電源スイッチによるシステム電源オフ方法を設定して変更することも可能です。

RESET (リセットスイッエ):

シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを押してコンピュータを再起動します。

PLED (システム電源 LED):

シャーシの前面パネルに付いている電源ステータスインジケータに接続します。LED は、システムが動作しているときに点灯します。LED はシステムが S1 スリーブ状態のときに点滅します。システムが S3 または S4 スリーブ状態になるか、電源オフ（S5）になると、LED は消灯します。

HDLED (ハードドライブアクティビティ LED):

シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をしているときに点灯します。

前面パネルのデザインはシャーシによって異なります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア

クティビティ LED、スピーカーなどから構成されています。シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤとビンの割り当てが正しく対応していることを確認してください。

シャーシスピーカーヘッダ

(4 ピン SPEAKER1) ダを接続してください

ページ 2, アイテム 7 を参照

シャーシのスピーカーとこのヘッ

シャーシファンコネクタ

(4 ピン CHA_FAN1)

ページ 2, アイテム 10 を参照

ファンケーブルをファンコネクタに接続し、黒いワイヤをアースピンに合わせてください。

CPU ファンコネクタ このコネクタには CPU ファンケー

(4 ビン CPU_FAN1) ブルを接続します。用いコードは

ページ 2, アイテム 2 を参照 アースピンは接続してください。

このマザーボードでは 4 ピン CPU ファン（クワイエットファン）がサポートされていますが、

ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3

ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、

ピン 1-3 に接続してください。

接続されたピン 1-3← 3 ピンファンのインストール

ATX パワーコネクタ ATX 電源コネクタを接続します。

(24 ピン ATXPWR1)

ページ 2, アイテム 5 を参照

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、

従来の 20 ビン ATX 電源装置を採用している場合でも作動します。

20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源装置にプラグを差し込みます。

12

20 ピン ATX 電源装置の取り付け

ATX 12V コネクタ

このコネクタには CPU に Vcore 電

(4 ピン ATX12V1) 源を供給できるように、ATX 12V

ページ 2, アイテム 1 を参照 プラグを備えたサワーサプライを

接続する必要があることに注意し

てください。接続に問題があると、電源

は正しく供給されません。

ケース侵入ヘッダ このマザーボードはケースオープン 信

(2 ピン CI1) 検出機能に対応しており、シャーヨ

ページ 2. アイテム 23 を参照 カバーが取り外されているかどうか

を検出します。この機能は、

シャーシ侵入検出設計を組み込んだ

シャーシを必要とします。

TPM ヘッダー このコネクターはトラステッドプラット

(17 ピン TPMS1) フォームモジュール(TPM) システムを

ページ2, アイテム 6 を参照 S_PWRDWN#

ワード、データを安全に保管することが

できます。TPM システムはまた、ネットAD2 LAD3

ワークセキュリティを高め、デジタル証

明書を保護し、プラットフォームの完全 GND PCICLK

性を保証します。

サポートし、鍵、デジタル証明書、パス

1. 主板简介

系統面板接頭 口接各種不阳燈，電源開關及

(見第2頁第6項)證、密碼要食料口安。TPM 系

統能強化綫路安全、保護數包

且分並確定正台完整性SMB_DATA_MAIN PCIRST#

SMB_CLK_MAIN ○ ○ FRAME

GND -O O-PCICLK

1

Spesifikasi

Podium - Faktor Form Mikro ATX- Desain Kapasitor Solid- PCB Struktur Kaca Kepadatan Tinggi

CPU - Didukung untuk prosesor Socket FM2+ 95W/FM2 100W

Grup Chip - AMD A88X (Bolton-D4)

Ingatan - Teknologi ingatan DDR3 dwisaluran- 4 x Alur DDR3 DIMM- Menggunakan DDR3 2400+(OC)/2133/1866/1600/1333/1066- Kapasitas paling banyak: 64GB- Mendukung Intel® Extreme Memory Profile (XMP)1.3/1.2- Mendukung Teknologi AMD Memory Profile (AMP)hingga AMP 2400

Alur Ekspansi - 1 x PCI Express 3.0 x16 slots (PCIE1: x16 mode)* PCIE 3.0 hanya didukung dengan FM2+ CPU. Dengan FM2 CPU, hanya mendukung PCIE 2.0.- 2 x PCI Express 2.0 x1 slot- Mendukung AMD Dual Graphics

Diagram - Grafis seri AMD RadeonTM R7/R5 terintegrasi di APU seri A- DirectX 11.1, Pixel Shader 5.0 dengan FM2+ CPU.DirectX 11, Pixel Shader 5.0 dengan FM2 CPU.- Ingatan sama Max. 2GB- Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI- Mendukung Triple Monitor- Mendukung HDMI Technology dengan resolusi maksimal hingga 4K x 2K (4096x2160) @ 24Hz* Hanya FM2 + APU dapat mendukung hingga 4096x2160 resolusi layar melalui port HDMI- Mendukung Dual-link DVI-D dengan resolusi maksimal hingga 2560x1600 @ 60Hz- Mendukung D-Sub dengan resolusi maksimal hingga 1920x1200 @ 60Hz- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)- Mendukung Blu-ray Stereoscopic 3D dengan HDMI- Mendukung AMD VideoTM 2.0 Tenang: Baru video pasca kemampuan pengolahan untuk pengurangan jutter otomatis pada rumah / online video

- Mendukung fungsi HDCP dengan port DVI-D dan HDMI- Mendukung pemutaran 1080p Blu-ray (BD) dengan port DVI-D dan HDMI

Audio - Audio HD 5.1 CH (Realtek ALC662 Audio Codec)- Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection)- ELNA Audio Caps.

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Realtek RTL8111GR- Mendukung Wake-On-WAN- Mendukung Wake-On-LAN- Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection)- Mendukung Deteksi Kabel LAN- Mendukung Energy Efficient Ethernet 802.3az- Mendukung PXE

Papan Belakang - 1 x Port Mouse PS/2I/O - 1 x Port Keyboard PS/2- 1 x Port D-Sub- 1 x Port DVI-D- 1 x Port HDMI- 4 x Port USB 2.0 siap-dipakai (Mendukung Perlindungan ESD (ASRock Full Spike Protection))- 2 x Port USB 3.0 siap-dipakai (AMD A88X (Bolton-D4))(Mendukung Perlindungan ESD (ASRock Full Spike Protection))- 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)- HD Audio Jack: Line in / Penyuara Depan / mikropon

Penyimpanan - 8 x penghubung SATA3 6.0Gb/s, dapat digunakan RAID (RAID 0, RAID 1, RAID 5 dan RAID 10), NCQ, AHCI dan fungsi fungsi “Hot Plug”

Penghubung - 1 x Chassis Intrusion header- 1 x header TPM- 1 x Penghubung KIPAS CPU (4 pin)- 1 x Penghubung KIPAS casis (4 pin)- 1 x Penghubung power 24 pin ATX- 1 x Penghubung power 4 pin 12V- 1 x Penghubung audio panel dapan- 2 x USB 2.0 header (menggunakan 4 port USB 2.0)(Mendukung Perlindungan ESD (ASRock Full Spike Protection))

- 1 x USB 3.0 header melalui AMD A88X (Bolton-D4)(menggunakan 2 port USB 3.0) (Mendukung PerlindunganESD (ASRock Full Spike Protection))

Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI- Menggunakan “Plug and Play”- ACPI 1.1 Compliance Wake Up Events- Menggunakan jumperfree- Penyokong AMBIOS 2.3.1- Penyesuaian berbagai tegangan DRAM dan CPU

Penjaga - Perasa Suhu CPUHardware - Perasa Suhu Casis- Pengukur Kipas CPU- Pengukur Kipas Casis- Kipas diam CPU/Casis- Kontrol Multi-Kecepatan Kipas CPU/Casis- Deteksi CASING TERBUKA- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore

OS - dapat digunakan Microsoft® Windows® 8.1 32-bit / 8.1 64-bit/ 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Sertifikasi - FCC, CE, WHQL- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready)
