用户手册 FM2A88M Pro3+ ASROCK

谢谢你采用了华擎 FM2A88M Pro3+ 主板，本主板由华擎严格制造，质量可靠，稳定性好，能够获得卓越的性能。本安装指南介绍了安装主板的步骤。更加详细的主板信息可参看驱动光盘的用户手册。

由于主板规格和 BIOS 软件将不断升级，本手册之相关内容变更恕不另行通知。请留意华擎网站上公布的升级版本。你也可以在华擎网站找到最新的显卡和 CPU 支持表。
华擎网址：http://www.asrock.com
如果您需要与此主板有关的技术支持，请参观我们的网站以了解您使用机种的规格信息。
www.asrock.com/support/index.asp

1.1 包装盒内物品

华擎 FM2A88M Pro3+ 主板（Micro ATX 规格）

华擎 FM2A88M Pro3+ 快速安装指南

华擎 FM2A88M Pro3+ 支持光盘

两条 Serial ATA(SATA) 数据线（选配）

一块 1/0 挡板

1.2 主板规格

架构 - Micro ATX规格-固态电容器设计-高密度防潮纤维电路板
处理器 - 支持 Socket FM2+ 95W / FM2 100W 处理器
芯片组 - AMD A88X (Bolton-D4)
系统内存 - 支持双通道 DDR3 内存技术-配备4个DDR3 DIMM插槽-支持DDR3 2400+(超频)/2133/1866/1600/1333/1066non-ECC、un-buffered内存-最高支持64GB系统容量-支持Intel® Extreme Memory Profile(XMP)1.3/1.2-支持最高AMP 2400的AMD Memory Profile(AMP)技术
扩展插槽 - 1 x PCI Express 3.0 x16插槽(PCIE1: x16模式)*仅FM2+CPU支持PCIE 3.0。对于FM2 CPU,只支持PCIE 2.0。-2 x PCI Express 2.0 x1插槽-支持AMD双显卡技术
板载显卡 - A系列APU上集成AMD RadeonTM R7/R5显示核心-DirectX 11.1、Pixel Shader 5.0(FM2+ CPU)。DirectX 11、Pixel Shader 5.0(FM2 CPU)。-最大共享内存2GB-支持三个VGA输出选项:D-Sub、DVI-D和HDMI-支持三显示器-支持HDMI,最高分辨率达4K x 2K(4096x2160)@24Hz*只有FM2+APU可以通过HDMI端口支持高达4096×2160分辨率的显示器-支持Dual-link DVI-D,最高分辨率达2560x1600@60Hz-支持D-Sub,最高分辨率达1920x1200@60Hz-支持HDMI,可支持Auto Lip Sync、Deep Color(12bpc)、xyYCC与HBR(高位速音频)(需配备兼容HDMI的显示器)-支持蓝光立体3D和HDMI-支持AMD Steady VideoTM 2.0:最新视频后处理能力,可为家庭/在线视频提供自动降低抖动的功能-通过DVI-D和HDMI接口支持HDCP功能-通过DVI-D和HDMI接口可播放1080线蓝光光盘(BD)
音效 - 5.1 CH高清音频(Realtek ALC662音频编解码器)-支持防突波(华擎全防护)-ELNA专业音效电容
板载 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Realtek RTL8111GR- 支持 Wake-On-WAN(远端开机)- 支持 Wake-On-LAN(网上唤醒)- 支持防雷击 / 防 ESD 静电(华擎全防护)- 支持网线侦测- 支持高能效以太网 802.3az- 支持 PXE
Rear Panel - 1 个 PS/2 鼠标接口1/0 - 1 个 PS/2 键盘接口(后面板输入 / - 1 个 D-Sub 接口输出接口) - 1 个 DVI-D 接口- 1 个 HDMI 接口- 4 个可直接使用的 USB 2.0 接口(支持防 ESD 静电(华擎全防护))- 2 个可直接使用的 USB 3.0 接口(AMD A88X (Bolton-D4))(支持防 ESD 静电(华擎全防护))- 1 个 RJ-45 局域网接口与 LED 指示灯(ACT/LINK LED 和SPEED LED)- 高保真音频插孔:音频输入 / 前置喇叭 / 麦克风
存储 - 8 x SATA3 6.0Gb/s 连接头,支持 RAID (RAID 0, RAID 1,RAID 5 和 RAID 10),NCQ,AHCI 和热插拔功能
连接头 - 1 x 机箱开启警告功能接针- 1 x TPM 接针- 1 x CPU 风扇接头(4 针)- 1 x 机箱风扇接头(4 针)- 1 x 24 针 ATX 电源接头- 1 x 4 针 12V 电源接头- 1 x 前置音频面板接头- 2 x USB 2.0 接口(可支持 4 个额外的 USB 2.0 接口)(支持防 ESD 静电(华擎全防护))- 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接针(可支持 2 个额外的 USB 3.0 接口)(支持防 ESD 静电(华擎全防护))
BIOS - 支持图形界面的 64Mb AMI UEFI Legal BIOS- 支持即插即用(Plug and Play,PnP)- ACPI 1.1 电源管理唤醒功能- 支持 jumperfree 免跳线模式- SMBIOS 2.3.1 支持- DRAM 和 CPU 电压多功能调节器
硬件监控器 - CPU 温度侦测- 机箱温度侦测- CPU 风扇转速计- 机箱风扇转速计- CPU/ 机箱静音风扇- CPU/ 机箱风扇多速控制- 机箱开启侦测- 电压范围: +12V、+5V、+3.3V、核心电压
操作系统 - Microsoft®Windows®8.1 32位元 /8.1 64位元 /8 32位元 /8 64位元 /7 32位元 /7 64位元适用于此主板
认证 - FCC, CE,- 支持 ErP/EuP(	WIIQL需要同时使用支持 ErP/EuP 的电源供应器)

* 请参阅华擎网站了解详细的产品信息：http://www.asrock.com

1.3 跳线设置

插图所示的就是设置跳线的方法。当跳线

帽放置在针脚上时，这个跳线就是“短

接”。如果针脚上没有放置跳线帽，这个跳线就是“开路”。插图显示了一个3针

脚的跳线，当跳线帽放置在针脚 1 和针脚 2 之间时就是“短接”。

Short

Open

接脚 设定

清除 CMOS

(CLRCMOS1, 3 针脚跳线)

(见第2页第22项)

默认设置

清除 CMOS

注意：C LRC MOS1 允许您清除 CMOS 中的数据。如要清除并将系统参数恢复设置，请关闭计算机，然后从电源插座上拔掉电源线。等待 15 秒后，使用跳

线帽将 C LRC M O S1 上的插针 2 和插针 3 短接 5 秒。但是，请勿在更新 B I OS 后立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必须在执行 CMOS 清除操作之前，先启动然后关闭系统。请注意，只有取出 CMOS 电池，密码、日期、时间、用户默认配置文件、1394 GUID 和 MAC 地址才会被清除。

如果您清除了CMOS，机箱开启功能可能会被侦测到。请调节BIOS选项“Clear Status”（清除状态）清除之前机箱防盗侦测状态的纪录。

1.4 板载接头和接口

板载接头和接口不是跳线。切勿将跳线帽放置在这些接头和接口上。将跳线帽放置在接头和接口上将会导致主板的永久性损坏！

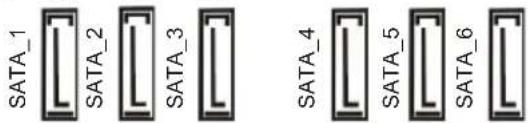

Serial ATA3 接口 这里有八组 Serial ATA3

(SATA_1: 见第 2 页第 16 项) (SATA3) 接口支持 Serial

(SATA 2: 见第 2 页第 15 项) (SATA) 数据线作为内部储存

(SATA_3: 见第 2 页第 14 项) 设置。目前 SATA3 界面理论

(SATA_4: 见第 2 页第 13 项) 上可提供高达 6.0Gb/s 的数

(SATA_5: 见第 2 页第 12 项) 据传输速率。

(SATA_6: 见第 2 页第 11 项)

(SATA_7: 见第 2 页第 9 项)

(SATA_8: 见第 2 页第 8 项)

SATA_1 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

USB 2.0 扩展接头 除了位於 USB1/OPWR 面板的四个默

(9 针 USB_6_7) 认 USB 2.0 接口之外，这款

(见第2页第18项)主板有两组USB 2.0接针。

(9 针 USB_8_9) 这组 USB 2.0 按针可以支持

(见第2页第19项)两个USB 2,0接口。

USB 3.0 扩展接头 除了位於 I/O 面板的两个默认

(19 针 USB_10_11) USB 3.0 接口之外，这款主板有

(见第2页第20项)一组USB 3.0接针。这组USB 3.0

接针可以支持两个 USB IAG、(SBR) 接

In IA_P SSRX + 3IA_P SSRX 接 Vb us Vb us In IA_P SSRX - In IA_P SSRX + GND In IA_P SSTX - In IA_P SSTX + GND In IA_P_D+ In IA_P_D+

口。

前置音频面板接头 可以方便连接音频设备。

(9 针 HD_AUD101)

(见第2页第21项)

PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. 高保真音频 (High Definition Audio, IIDA) 支持智能音频接口检测功能 (Jack Sensing), 但是机箱面板的连线必须支持 HDA 才能正常使用。请按我们提供的手册和机箱手册上的使用说明安装您的系统。
2. 如果您使用 AC'97 音频面板，请按照下面的步骤将它安装到前面板音频接针： A. 将 Mic_IN(MIC) 连接到 MIC2_1。

B. 将 Audio_R(RIN) 连接到 OUT2_R，将 Audio_L(LIN) 连接到 OUT2_L。

C. 将 Ground(GND) 连接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 仅用于 HD 音频面板。您不必将它们连接到 AC'97 音频面板。

E. 开启前置麦克风。

在 Windows ® 8.1 / 8.1 64 位元 / 8 / 8 64 位元 / 7 / 7 64 位元 操作系统中：

在 Realtek 控制面板中点击“FrontMic”。调节“Recording Volume”。

系统面板接头 这个接头提供数 _0 系统前面

(9 针 PANEL1) 板功能。

(见第2页第17项)

根据下面的针脚说明连接机箱上的电源开关、重启按钮与系统状态指示灯到这个排针。根据之前请注意针脚的正负极。

PWRBTN(电源开关):

连接机箱前面板的电源开关。您可以设置用电源键关闭系统的方式。

RESET(重启开关):

连接机箱前面板的重启开关。当电脑死机且无法正常重新启动时，可按下重启开关重新启动电脑。

PLED(系统电源指示灯):

连接机箱前面板的电源状态指示灯。当系统运行时，此指示灯亮起。

当系统处于 S1 待机模式时，此指示灯保持闪烁。当系统处于 S3/S4 待机模式或关机（S5）模式时，此指示灯熄灭。

HD LED(硬盘活动指示灯):

连接机箱前面板的硬盘动作指示灯。当硬盘正在读取或写入数据时，此指示灯亮起。

前面板设计因机箱不同而有差异。前面板模块一般由电源开关、重启开关、电源指示灯、硬盘动作指示灯、喇叭等构成。将您的机箱前面板连接到此排针时，请确认连接线与针脚上的说明相对应。

机箱喇叭接头 请将机箱喇叭连接到这个接

(4 针 SPEAKER1)

(见第2页第7项)

头。

机箱风扇接头 请将风扇连接线接到这个

(4 针 CIIA_FAN1) 接头，并让黑线与接地的钟脚

(见第2页第10项)相接。

CPU 风扇接头 请将 CPU 风扇连接线接到这个

(4 针 CPU_FAN1) 接头，并让黑线与接地的针脚

(见第2页第2项)相接。

虽然此主板支持 4-Pin CPU 风扇（Quiet Fan，静音风扇），但是没有调速功能的 3-Pin CPU 风扇仍然可以在此主板上正常运行。如果您打算将 3-Pin CPU 风扇连接到此主板的 CPU 风扇接口，请将它连接到 Pin 1-3。

Pin 1-3 连接 3-Pin 风扇的安装

ATX 电源接头 请将 ATX 电源供应器连接到这

(24 针 ATXPWR1) 个接头。

(见第2页第5项)

虽然此主板提供 24-pin ATX 电源接口，但是您仍然可以使用传统的 20-pin ATX 电源。为了使用 20-pin ATX 电源，请顺著 Pin 1 和 Pin 13 插上电源接头。

20-Pin ATX 电源安装说明

12 24 1 13

ATX 12V 接头 请将一个 ATX 12V 电源供应

(4 针 ATX12V1) 器接到这个接头。

(见第2页第1项)

机箱开启警告功能接针 本主板支持机箱开启侦测功

(2 针 C11) 能，可侦测机箱盖是否被移动

(见第 2 页第 23 项)。此功能需机箱具备机箱开启侦测设计。

TPM 接针 此接头支援信赖平台模组（TPM）

(17 针 TPMS1) 系统，可确保储存含铜数位凭

(见第2页第6项)证、密码及资料的安全。TPM系统

也能强化网路安全、保护数位身

分并确定平台完整性。SMB_DATA_MAIN

SMB_CLK_MAIN +O+FRAME

GND -O O PCICLK

1

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1. 主機板簡介

謝謝你採用了華聲 FM2A88M Pro3+ 主機板，木主機板由華聲嚴格製造，品質可靠，穩定性好，能夠獲得卓越的性能。此快速安裝指導包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使用工具了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新，大手形之相關內容變更恕不可行通知。計留意華登樂站上公布的更新版本。你也可以在華登樂站找到最新的顯示士和 CPU 支援列表。

華華網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援，請參觀我們的網站以了解您使用機種的規格訊息。

華尊 FM2A88M Pro3+ 主機板（Micro ATX 規格）

華聲 FM2A88M Pro3+ 快速安裝指南

華尊 FM2A88M Pro3+ 支援光碟

丙條 Serial ATA(SATA) 數據線（選配）

- 瓦 I/0 搜板

1.2 主機板規格

架構 - Micro ATX 規格- 固態電容設計- 市席度防滯纖組電路板

處理器 - 支援插座 FM2+ 95W / FM2 100W 處理器

晶片組 - AMD A88X (Bolton-D4)

系統記憶體 - 支授聲通道 DDR3 記憶體技術- 4 偶 DDR3 DIMM 插槽- 支援 DDR3 2400+(超師)2133/1866/1600/1333/1066non-ECC、un-buffered 記憶體- 最常支援 64GB 系統容量- 支援 Intel® Extreme Memory Profile(XMP)1.3/1.2- 支援 AMD Memory Profile(AMP) 記憶體控制技術,可寄達 AMP2400

擴充插槽 - 1 x PCI Express 3.0 x16 插槽(PCIE1: x16 模式)* PCIE 3.0 做支援 FM2+ CPU。使FM2 CPU時,僅支援PCIE 2.0。- 2 x PCI Express 2.0 x1 插槽- 支援 AMD 醫顯+ 技術

PLD顯示 - A 系列 APU 整合 AMD RadeonTM R7/R5 系列顯示晶片- FM2+ CPU 採TM DirectX 11.1、Pixel Shader 5.0。FM2 CPU採TM DirectX 11、Pixel Shader 5.0。- 最大共享記憶體 2GB- 支援三個 VGA輸出選項:D-Sub、DVI-D 和 HDMI- 支援三台顯視器- 支援 HDMI,最常解析度達 4K x 2K(4096x2160)@ 24Hz* 只有 FM2+ APU 可以透過 HDMI 埠支援寄達 4096x2160 解析度的顯示器- 支援 Dual-link DVI-D,最常解析度達 2560x1600 @ 60Hz- 支援 D-Sub,最常解析度達 1920x1200 @ 60Hz- 支援 HDMI,可支援 Auto Lip Sync、Deep Color(12bpc)、xvYCC與 HBR(首位元率音放)(需具備相容 HDMI 的鋭幕)- 支援從TM HDMI播放藍光立體 3D 影像- 支援 AMD Steady VideoTM 2.0:最新影像後處理能力,可為家庭/線上影像提供自動降低地震的功能- DVI-D 和 HDMI接口支援 HDCP 功能- DVI-D 和 HDMI接口可播放 1080p 藍光光碟(BD)

音放 - 5.1 CII HD 音訊(Realtek ALC662音訊轉碼器)功能- 支援防突波(華全防護)- ELNA 音放專TM 電容網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Realtek RTL8111GR- 支援 Wake-On-WAN- 支援樂路喚醒- 支援防雷擊/防 ESD 靜電(華聲全防護)- 支援樂路線偵測功能- 支援 Energy Efficient Ethernet 802.3az- 支援 PXE

Rear Panel - 1 I/O - 1 偶 PS/2 (後背板輸入 / - 1 偶 D-Sub 接口輸出接口) - 1 偶 HDMI 接口- 4 偶可直接使用 的 USB 2.0 接口 (支援防 ESD 靜電(華聲全防護))- 2 偶可直接使用 的 USB 3.0 接口 (AMD A88X (Bolton-D4))(支援防 ESD 靜電(華聲全防護))- 1 偶 RJ-45 靜 越維接口與 LED 指示燈(ACT/LINK LED 和SPEED LED)- 常清晰音放插孔:音放輸入 / 前置喇叭 / 麥克壓

儲存裝置 - 8 x SATA3 6.0Gb/s 接頭,支援 RAID (RAID 0, RAID 1,RAID 5 和 RAID 10), NCQ, AHCI 和熱插投功能

接頭 - 1 x 慘殼 開啟警告功能接頭- 1 x TPM 接頭- 1 x CPU 压扇接頭(4 斜)- 1 x 機箱圧扇接頭(4 斜)- 1 x 24 斜 ATX 電源接頭- 1 x 4 斜 12V 電源接頭- 1 x 前置音放接頭- 2 x USB 2.0 接頭(可支援 4 偶額外的 USB 2.0 接口)(支援防 ESD 靜電(華聲全防護))- 1 x AMD A88X (Bolton-D4)的 USB 3.0 接頭(可支援 2 偶額外的 USB 3.0 接口)(支援防 ESD 靜電(華聲全防護))

BIOS - 64Mb AMI UEFI Legal BIOS,具備 GUI 支援- 支援即插即進(Plug and Play,PnP)- ACPI 1.1 電源管理喚醒功能- 支援 jumperfree 免跳線構式- 支援 SMBIOS 2.3.1- DRAM、CPU 電壓多功能部節

硬體監控 - CPU 湿度偵測- 機箱溫度偵測- CPU 駘錫轉速計- 機箱壓錫轉速計- CPU/ 機箱靜音 重錫- CPU/ 機箱壓錫 多速控制- 機教開敘偵測- 電壓範圍:+12V, +5V, +3.3V, 核心電壓

操作系統 - Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元 /8 64 位元 /7 32 位元 /7 64 位元

認證 - FCC, CE, - 支援 ErP/EuP( WHQL需要啟時使#支援 ErP/EuP 的電源供應器 )

* 請參閱華華網站了解詳細的產品訊息：http://www.asrock.com

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線帽放置在針腳上時，這個跳線就是“徑接”。如果針腳上沒有放置跳線帽，這個跳線就是“開路”。插圖顯示了一個3針腳的跳線，當跳線帽放置在針腳1和針腳2之間時就是“徑接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 针解群编)

(见第2页第22项)

註：CLRCMOS1 口供您清除 CMOS 的資料。若要清除及重設系統參數並恢復為預設設定，請先關閉電窗電源，並從電源插座口投下電源線，等待 15 秒鐘之後，使跳線暢使 CLRCMOS1 的 pin2 及 pin3 總略 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 CMOS 電泡的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。

如果您清除了CMOS，機敲開啟功能可能會被偵測到。請調整BIOS選項“Clear Status”（清除狀態）清除之前機敲防盜偵測狀態的紀錄。

1.4 接頭

此類接頭是不“跳纏帽連接的，請不要”跳纏帽但接這些接頭。跳纏帽不正確的放置將會導致主機板的永久性报壞！

接頭 圖示 說照

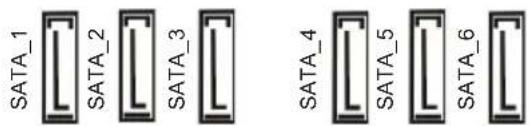

Serial ATA3 接口 這裡节八組 Serial ATA3

(SATA_1: 见第 2 页第 16 项) (SATA3) 接口支援 SATA 敷據

(SATA_2: 見第 2 页第 15 項) 總作者部儲存設置。

(SATA_3: 見第 2 页第 14 項) 日前 SATA3 界面理論上

(SATA_4: 见第 2 页第 13 项) 可提供高速 6.0Gb/s 的数据

(SATA_5: 見第 2 頁第 12 項)傳輸速率。

(SATA_6: 見第 2 頁第 11 項)

(SATA_7: 见第 2 页第 9 项)

(SATA_8: 见第 2 頁第 8 項)

SATA_1 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

USB 2.0 擊充接頭 唐了位於 I/O 西板的壁

(9 针 USB_6_7) USB 2.0 接口之外 P 哾款

(見第2頁第18項)上機板有兩組 USB 2.0 接

(9 针 USB_8_9) 针。每組 USB 20 接针

(見第2頁第19項)支援兩個USB 2.0 接口。

USB_PWR

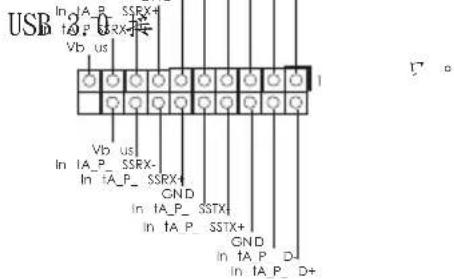

USB 3.0 擊充接頭 除了位於 I/O 面板的兩個 USB

(19 针 USB_10_11) 3.0 接口之外，這款榮騰版一

(見第2頁第20項)組 USB 3.0 in 接除SSB1這組 USB 3.0

接針甲以支援丙宿

USB In A_P SSRX+ In A_P SSRX- Vb us Vb us In IA_P SSRX- In IA_P SSRX+ CND In IA_P SSTX- In IA_P SSTX+ CND In IA_P D- In IA_P D+

前置音旋接頭 可以方便連接音啟設備。

(9 4 ^1 IID_AUD101)

(见第2页第21项)

PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. 帯清晰音放(High Definition Audio, HDA)支援智能音放接口检测功能(Jack Sensing),但是機箱面板的連線必須支持HDA才能正常使用。請按我們提供的手印和機箱手印上的使用即安裝您的系統。
2. 如果您使 AC' 97 音放面板，请按照下面的步骤将它安装到前面板音放接针： A. 将 Mic_IN(MIC) 連接到 MIC2_L。

B. 将 Audio_R(RIN) 連接到 OUT2_R，將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅於 HD 音放面板。您不必將它們連接到 AC' 97 音放面板。

E. 廣陵前置麥瓦原。

在 Windows 8.1 / 8.1 64 位元 / 8 / 8 64 位元 / 7 / 7 64 位元 作票系统中：

在 Realtek 控制面板“黑選” FrontMic”。譯聲” Recording Volume”。

(9 鉚 PANEL1) 重軸鍵等各種連線。

(見第2頁第17項)

下面的哪色說用連接機箱上的電漏開關、重開按鈕與系統狀鑒到這個接頭。請先注意針腳的正負極。

PWRBTN(電源開關):

連接機箱前面板的電源開關。您可以設定“電源鍵關閉系統的方式”。

RESET(重臂臂腿):

連接機箱前面板的重開開關。當電腦當機已無法正常重新啟動時，可按下重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時，此指示燈亮把。

當系統處於 S1 待命模式時，此指示暨保持閃爍。當系統處於 S3/S4 待命模式或關擇（S5）模式時，此指示燈熄滅。

HD LED(硬碟活動指示燈):

連接機箱前面板的磁碟動作指示燈。當磁碟正在讀取武寫入數據時，此指示燈亮起。

前面板設計因機箱不知而有差異。前面板據把一般由電源障關、重障障關、電源指示燈、硬碟活動指示燈、喇叭等懼求。將您的機箱前面板連接到此接頭時，請確認連接線與針塑上的說明相對應。

機箱喇叭接頭 許將機箱喇叭連接到這個接

(4 钋 SPEAKER1)

(見第2頁第7項)

接接到這個接 SPEAKER DUMMY DUMMY +5V 1 頭。

機箱風飄接頭 許將風飄連接線接到這個接

(4 针 CHA_FAN1) 頭，並讓黑線與接地VOLTAGE_CONTROL

(見第2頁第10項)相接。3 FAN_SPEED 4 FAN_SPEED_CONTROL

CPU 压磊接頭 請將 CPU 压磊連接線接到這個

(4 针 CPU_FAN1) 接軸AN, VOLT A: 線點線與接上的針腳 GND | FAN_SPEED_CONTROL

(见第2页第2项)相接。

雖然此主板支持 4-Pin CPU 压幕 (Quiet Fan, 静音壓幕), 但是沒有諧速功能的 3-Pin CPU 压幕仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 压幕連接到此主板的 CPU 压幕接口, 請將它連接到 Pin 1-3。

Pin 1-3 連接 ← 3-Pin 压動的安裝

ATX 電源接頭 請將 ATX 電源供應器連接到這

(24 ATXPWR1) 位接頭。

(見第2頁第5項)

雖然此主機板提供 24-pin ATX 電源接口，但是您仍然可以使 12 * 傳統的 20-pin ATX 電源。這從使 * 20-pin ATX 電源，請順著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝説

1

ATX 12V 電源接口 請注意，必需將帶有 ATX 12V

(4 ATX12V1) 插頭的電源供應器連接到這個

(見第2頁第1項)插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

機載開發警告功能接頭 此主機板支援機載開發偵測

(2 针 CI1) 功能，可偵測機殼蓋是否被移

(见第2页第23项)動。此功能需機數與供機數

閲段偵測設計。

TPM 接針 此接頭支授信韻正台模組（TPM）

(17) TPMS1 系统，可确保儲存金鑰數位值
