FM2A88M Pro3+ - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Format Micro ATX, Socket FM2+, Chipset A88X
Processeurs compatibles	Processeurs AMD A-Series et Athlon
Slots mémoire	4 x DIMM DDR3, jusqu'à 64 Go, supporte DDR3 2400+(OC)
Connectivité	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Ports USB	4 x USB 3.0, 6 x USB 2.0
Sorties vidéo	HDMI, DVI-D, VGA
Stockage	6 x SATA3 6.0 Gb/s, RAID 0/1/10
Utilisation	Idéale pour les configurations de jeux et multimédia
Maintenance	Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité	Supporte les fonctionnalités de sécurité UEFI
Informations générales	Compatible avec Windows 10 et Linux

FOIRE AUX QUESTIONS - FM2A88M Pro3+ ASROCK

Comment installer la carte mère ASROCK FM2A88M Pro3+ ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier en alignant les trous de montage avec les entretoises. Fixez-la avec des vis. Ensuite, connectez les câbles d'alimentation et les câbles des composants tels que le processeur, la RAM et les disques durs.

Quels types de mémoire RAM sont compatibles avec la ASROCK FM2A88M Pro3+ ?

Cette carte mère est compatible avec la mémoire DDR3, jusqu'à 2400 MHz, avec une capacité maximale de 32 Go sur quatre emplacements DIMM.

Comment mettre à jour le BIOS de la carte mère ASROCK FM2A88M Pro3+ ?

Pour mettre à jour le BIOS, téléchargez la dernière version depuis le site officiel d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez votre ordinateur, entrez dans le BIOS et utilisez l'option 'Instant Flash' pour sélectionner le fichier sur la clé USB.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés et que la prise secteur fonctionne. Assurez-vous également que la RAM et le processeur sont bien installés. Si le problème persiste, essayez de démarrer avec un minimum de composants.

Comment résoudre un problème de surchauffe avec la ASROCK FM2A88M Pro3+ ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que le dissipateur thermique est bien fixé. Vérifiez également que le boîtier est bien ventilé et nettoyez la poussière accumulée autour des ventilateurs.

Quels ports de connexion sont disponibles sur la carte mère ASROCK FM2A88M Pro3+ ?

La carte mère dispose de plusieurs ports, notamment 6 ports SATA III, 1 port PCIe 3.0 x16, 2 ports PCIe 2.0 x1, ainsi que des ports USB 3.0 et USB 2.0.

Comment configurer le RAID sur la carte mère ASROCK FM2A88M Pro3+ ?

Pour configurer le RAID, accédez au BIOS, allez dans 'Storage Configuration' et activez le mode RAID. Ensuite, redémarrez et utilisez l'utilitaire RAID pour créer votre volume RAID avec les disques durs connectés.

La carte mère ASROCK FM2A88M Pro3+ prend-elle en charge les processeurs AMD Ryzen ?

Non, la ASROCK FM2A88M Pro3+ est conçue pour les processeurs AMD FM2/FM2+, donc elle n'est pas compatible avec les processeurs AMD Ryzen.

MODE D'EMPLOI FM2A88M Pro3+ ASROCK

Merci pour votre achat d'une carte mère ASRock FM2A88M Pro3+, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.

Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A88M Pro3+ (Facteur de forme Micro ATX)

Guide d'installation rapide ASRock FM2A88M Pro3+

CD de soutien ASRock FM2A88M Pro3+

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

1.2 Spécifications

Format - Facteur de forme Micro ATX- Conception à condensateurs solides- PCB High Density Glass Fabric
CPU - Prend en charge les processeurs à socket FM2+ 95W / FM2100W
Chipsets - AMD A88X (Bolton-D4)
Mémoire - Compatible avec la Technologie de Mémoire à Canal Double- 4 x slots DIMM DDR3- Supporter DDR3 2400+(OC)/21331866/1600/1333/1066 non-ECC, sans amortissement mémoire- Capacité maxi de mémoire système: 64GB- Prend en charge le profil de mémoire extrême Intel ^® (XMP)1.3/1.2- Prend en charge la technologie AMD Memory Profile (Profil de mémoire AMD - AMP) jusqu'à AMP 2400
Slot d'extension - 1 x slot PCI Express 3.0 x16 (PCIE1 à mode x16)* PCIE 3.0 est uniquement pris en charge le processeur FM2+. Avec le processeur FM2, seul PCIE 2.0 est pris en charge.- 2 x slot PCI Express 2.0 x1- Support de AMD Dual Graphics
VGA sur carte - APU AMD Radeon ^TM R7/R5 série graphiques A-series- DirectX 11.1, Pixel Shader 5.0 avec processeur FM2+. DirectX 11, Pixel Shader 5.0 avec processeur FM2.- mémoire partagée max 2GB- Trois options de sortie VGA: D-Sub, DVI-D et HDMI- Prend en charge la configuration à triple moniteurs- Prend en charge le HDMI avec une résolution maximale jusqu'à 4K x 2K (4096x2160) @ 24Hz* Seuls les APUs FM2+ acceptent une résolution jusqu'à 4096x2160 via le port HDMI.- Prend en charge le Dual-link DVI-D avec une résolution maximale jusqu'à 2560x1600 @ 60Hz- Prend en charge le D-Sub avec une résolution maximale jusqu'à 1920x1600 @ 60Hz- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio: Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis)
- Prend en charge la 3D stéréoscopique Blu-ray avec HDMI- Supporte AMD Steady VideoTM2.0: Nouvelle fonctionnalité de traitement post-vidéo pour réduction automatique des tremblements dans les clips vidéo en ligne/maison- Prise en charge de la fonction HDCP avec ports DVI-D et HDMI- Supporter 1080p Bu-ray(BD) avec ports DVI-D et HDMI
Audio - Audio 5.1 CH HD (codec audio Realtek ALC662)- Supporte la protection contre les surtensions (protection complète contre surges ASRock)- ELNA Audio Caps.
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mo/s- Realtek RTL8111GR- Supporte le réveil-sur-WAN- Prend en charge la fonction Wake-On-LAN- Supporte la protection contre la foudre/ESD (protection complète contre surges ASRock)- Prise en charge de la détection de câble LAN- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az- Prend en charge PXE
Panneau arrière - 1 x port souris PS/2- 1 x port clavier PS/2- 1 x port D-Sub- 1 x port DVI-D- 1 x port HDMI- 4 x ports USB 2.0 par défaut ((Supporte la protection ESD (protection complète contre surges ASRock))- 2 x ports USB 3.0 par défaut (AMD A88X (Bolton-D4))((Supporte la protection ESD (protection complète contre surges ASRock))- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)- Prise HD Audio: Entrée Ligne / Haut-parleur frontal / Microphone
Stockage - 8 x connecteurs 6,0 Gb/s SATA3, prise en charge des fonctions RAID (RAID 0, RAID 1, RAID 5 et RAID 10), NCQ, AHCI et « Connexion à chaud »
Connecteurs - 1 x Embase d'intrusion châssis- 1 x embase TPM- 1 x Connecteur pour ventilateur de CPU (br. 4)- 1 x Connecteur pour ventilateur de Châssis (br. 4)- 1 x br. 24 connecteur d'alimentation ATX- 1 x br. 4 connecteur d'alimentation 12V ATX- 1 x Connecteur audio panneau avant- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) ((Supporte la protection ESD (protection complète contre surges ASRock))- 1 x En-tête USB 3.0 de AMD A88X (Bolton-D4) (prendre en charge 2 ports USB 3.0 supplémentaires) ((Supporte la protection ESD (protection complète contre surges ASRock))
BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI- Support du “Plug and Play”- Compatible pour événements de réveil ACPI 1.1- Gestion jumperless- Support SMBIOS 2.3.1- DRAM et CPU Tension Multi-ajustement
Surveillance - Détection de la température du processeursystème - Détection de la température du châssis- Tachéomètre du ventilateur processeur- Tachéomètre du ventilateur châssis- Fonction ventilateur silencieux processeur/châssis QuietFan- Contrôle simultané des vitesse du ventilateur processeur/châssis- Détection d'OUVERTURE DE BOÎTIER- Monitoring de la tension: +12V, +5V, +3.3V, Vcore
OS - Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit /8 64-bit / 7 32-bit / 7 64-bit
Certifications - FCC, CE, WHQL- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web: http://www.asrock.com

1.3 Réglage des cavaliers

L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches, le cavalier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Short

Open

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 fig. 22)

Paramètres par défaut

Effacer la CMOS

Remarque : CLRCMOS1 vous permet d'effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la configuration originale, veuillez éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5 secondes. Veuillez cependant ne pas effacer le CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l'éteindre avant de continuer avec l'opération d'effacement du CMOS. Veuillez noter que le mot de passe, la date, l'heure, le profil par défaut de l'utilisateur, 1394 GUID et l'adresse MAC seront effacés seulement si la batterie du CMOS est enlevée.

Si vous effacez la CMOS, il se peut qu'une ouverture du boîtier soit détectée. Veuillez ajuster l'option du BIOS "Clear Status" (Effacerl'état) pour effacer la mention d'état d'intrusion dans le châssis.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

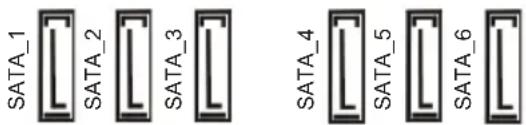

Connecteurs Série ATA3 Ces huit connecteurs Série

(SATA_1: voir p.2 No. 16) ATA3 (SATA3) prennent en

(SATA_2: voir p.2 No. 15) charge les câbles SATA pour

(SATA_3: voir p.2 No. 14) les périphériques de stockage

(SATA_4: voir p.2 No. 13) internes. L'interface SATA3

(SATA_5: voir p.2 No. 12) actuelle permet des taux

(SATA_6: voir p.2 No. 11) transferts de données pouvant

(SATA_7: voir p.2 No. 9) aller jusqu'à 6,0 GB/s

(SATA_8: voir p.2 No. 8)

SATA_1 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

En-tête USB 2.0 A côté des quatre ports USB

(USB_6_7 br.9) 2.0 par défaut sur le panneau

(voir p.2 No. 18) E/S, il y a deux embases USB

(USB_8_9 br.9) 2.0 sur cette carte mère

(voir p.2 No. 19) Chaque embase USB 2.0 peut

prendre en charge 2 ports USB ^RWR 2.0.

En-tête USB 3.0 En plus des deux ports USB

(USB_10_11 br. 19)

(voir p.2 No. 20) E/S, il y a une barrette USB 3.0 sur la carte mère. Cette barrette

USB 3.0 peut prendre en charge deux ports USB 3

une barrette USB 3.0 barrette en 3.0 In tA_P_ D+ In tA_P_ D- GND SSTX+ GND Vb us SSRX- GND In tA_P_ SSRX- GND In tA_P_ SSRX+ GND In tA_P_ SSIX- In tA_P_ SSTX+ GND In tA_P_ D- In tA_P_ D+

3.0 par défaut sur le panneau

Connecteur audio panneau C'est une interface pour

(HD_AUDIO1 br. 9) un câble avant audio en façade

(voir p.2 No. 21) qui permet le branchement et

le contrôle commodes de périphériques audio.

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97.

E. Pour activer le micro avant.

Pour les systèmes d'exploitation Windows

^® 8.1 / 8.1 64 bits / 8 / 8 64 bits / 7 / 7

64 bits:

Allez sur l'onglet "FrontMic" (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez "Recording Volume" (Volume d'enregistrement).

En-tête du panneau système

(PANEL1 br.9)

(voir p.2 No. 17)

Cet en-tête permet d'utiliser

plusieurs fonctions du panneau système frontal.

Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis sur cette barrette en respectant

l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d'alimentation):

Connectez ici le connecteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon de mettre votre système hors tension avec l'interrupteur d'alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/S4 ou lorsqu'il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches.

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur (SPEAKER1 br. 4) cet en-tête. (voir p.2 No. 7)

Connecteur du ventilateur

de châssis

(CHA_FAN1 br. 4)

(voir p.2 No. 10)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de

de l'UC ventilateur d'UC sur ce (FAN_SPEED FAN_VOLTAGE_CONTROL (CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 2) noir sur la broche de terre. 1 2 3 4

Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches, le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d'alimentation ATX Veuillez connecter l'unité

(ATXPWR1 br. 24) d'alimentation ATX sur cet en-

(voir p.2 No. 5) tête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l'alimentation électrique ainsi qu'aux broches 1 et 13.

20-Installation de l'alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.4) d'alimentation électrique

(voir p.2 No. 1) 12V sur ce connecteur.

Embase d'intrusion châssis Cette carte-mère prend

(CI1 br.2) en charge la détection

(voir p.2 No. 23) d'OUVERTURE DE

BOINDIER,

quidétecte tout retrait du

Signal

capot duchâssis. Cette fonction-

nécessite un châssis qui a été-

conçu pour la

détectiond'intrusion dans le

châssis.

Embase TPM Ce connecteur prend en charge

(TPMS1 17 broches) un module TPM (Trusted Plat-

(voir p.2 No. 6) form Module – Mod

plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

1. Introduzione

(TPMS1 de 17 terminales)

(vea p.2, N. 6)

GND SERIRQ# S_PWRDWN# GND LAD1 LAD2 GND +3VSB LAD0 +3V LAD3 PCIRST# FRAME PCICLK GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND
