MANUALE UTENTE BG-EV 1231 EINHELL

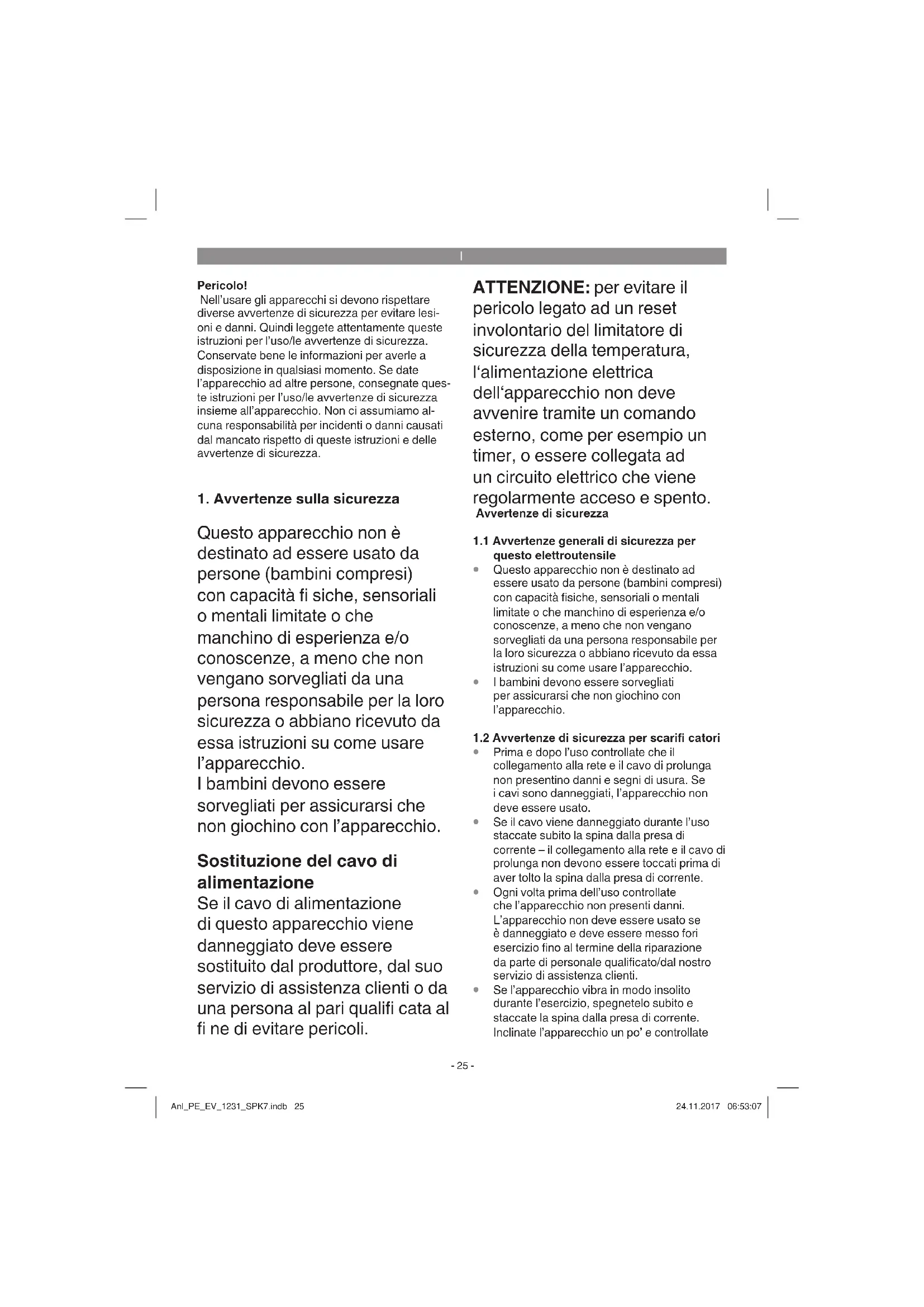

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. Sostituzione del cavo di alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. ATTENZIONE: per evitare il pericolo legato ad un reset involontario del limitatore di sicurezza della temperatura, l‘alimentazione elettrica dell‘apparecchio non deve avvenire tramite un comando esterno, come per esempio un timer, o essere collegata ad un circuito elettrico che viene regolarmente acceso e spento. Avvertenze di sicurezza

1.1 Avvertenze generali di sicurezza per

questo elettroutensile

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

1.2 Avvertenze di sicurezza per scarifi catori

Prima e dopo l’uso controllate che il collegamento alla rete e il cavo di prolunga non presentino danni e segni di usura. Se i cavi sono danneggiati, l’apparecchio non deve essere usato.

Se il cavo viene danneggiato durante l’uso staccate subito la spina dalla presa di corrente – il collegamento alla rete e il cavo di prolunga non devono essere toccati prima di aver tolto la spina dalla presa di corrente.

Ogni volta prima dell’uso controllate che l’apparecchio non presenti danni. L’apparecchio non deve essere usato se è danneggiato e deve essere messo fori esercizio fino al termine della riparazione da parte di personale qualificato/dal nostro servizio di assistenza clienti.

che il rullo dello scarificatore non presenti eventuali cause per uno sbilanciamento e eliminatele se necessario. – Durante questo lavoro indossate assolutamente guanti per evitare lesioni da taglio. Se questo non è la causa - fate riparare l’apparecchio dal nostro servizio di assistenza clienti.

Al momento della messa in moto entrambe le mani devono trovarsi sull’impugnatura, l’apparecchio deve essere posto sul pavimento e non deve essere inclinato.

Ogni volta prima dell’uso controllate che i componenti di sicurezza non siano danneggiati. Devono essere sostituiti dal nostro servizio di assistenza clienti in caso di danni. Indicazioni di avvertimento Pericolo! Non usate lo scarifi catore (per arieggiare il prato), se i cavi sono danneggiati o usurati. Pericolo! Non collegate un cavo danneggiato alla presa di corrente e non toccatelo prima di averlo staccato dalla presa. Un cavo danneggiato può provocare il contatto con parti sotto tensione. Pericolo! Non toccate i denti fi nché l’apparecchio non è staccato dalla presa di corrente e i denti non sono completamente fermi. Pericolo! Tenete lontani i cavi di prolunga dai denti. I denti possono danneggiare i cavi e provocare il contatto con parti sotto tensione. Pericolo! Scollegate l’alimentazione elettrica (per es. staccate la spina dalla presa)

sempre, quando vi allontanate dall’apparecchio,

prima di sbloccare un utensile bloccato,

prima di controllare, pulire o lavorare all’apparecchio,

dopo aver toccato un corpo estraneo,

sempre se l’apparecchio vibra in modo anomalo. Si consiglia a collegare l’apparecchio solo a un’alimentazione di corrente che sia protetta da un dispositivo di protezione per correnti di guasto (RCD) con una corrente di scatto di max. 30 mA. Preparazione a) Non permettete mai di usare l‘apparecchio a bambini o ad altre persone che non conoscono le istruzioni per l‘uso. L‘età minima dell‘utilizzatore può essere defi nita da norme locali. b) Non usate mai l‘apparecchio se nelle dirette vicinanze ci sono delle persone, o specialmente se ci sono bambini o animali. c) Tenete presente che l’utilizzatore o l‘operatore risponde degli eventuali incidenti o rischi per altre persone o cose di loro proprietà. d) Indossate cuffi e protettive e occhiali protettivi durante l‘esercizio dell‘apparecchio. e) Mentre si lavora con l‘apparecchio si devono portare sempre scarpe chiuse e pesanti e pantaloni lunghi. Non utilizzate l‘apparecchio a piedi scalzi o con sandali leggeri. f) Controllate il terreno sul quale viene impiegato l’apparecchio e rimuovete pietre, legni, fi li, ossa e altri corpi estranei che possono rimanere impigliati o venir scaraventati via. g) Prima di usare l‘apparecchio si deve sempre verifi care con un controllo visivo che gli utensili da lavoro e i bulloni non siano consumati o danneggiati. Per evitare uno sbilanciamento, gli utensili da lavoro e i bulloni consumati o danneggiati vanno sostituiti solo in set. h) Se utilizzate apparecchi con l‘espulsione all‘indietro e ruote posteriori senza protezione e senza dispositivo di raccolta, è necessario indossare una visiera integrale. Utilizzo a) Utilizzate l‘apparecchio solo alla luce del giorno o con una buona illuminazione artifi ciale. b) Se possibile, evitate di utilizzare l‘apparecchio quando l‘erba è bagnata, altrimenti utilizzatelo con particolare cautela in modo da evitare cadute. c) Sui pendii fate attenzione a stare in posizione sicura. d) Muovete l’apparecchio solo a passo d‘uomo. e) Su di un pendio lavorate sempre in senso trasversale rispetto al pendio stesso, mai verso l’alto o verso il basso. f) Prestate particolare attenzione quando cambiate direzione su un pendio. g) Non lavorate su pendii molto ripidi. h) Fate particolarmente attenzione quando girate l‘apparecchio o lo tirate verso di voi. Anl_PE_EV_1231_SPK7.indb 26Anl_PE_EV_1231_SPK7.indb 26 24.11.2017 06:53:0724.11.2017 06:53:07I

i) Fermate gli utensili da lavoro se l‘apparecchio

deve essere inclinato per il trasporto. Fermate gli utensili da lavoro se è necessario passare su superfi ci diverse dall‘erba e se l‘apparecchio viene portato verso o prelevato da superfi ci da lavorare. j) Non utilizzate mai l‘apparecchio con dispositivi di sicurezza danneggiati o senza tali dispositivi, per es. senza defl ettori in lamiera e/o dispositivi per raccogliere l‘erba. k) Non modifi cate l‘impostazione standard del motore e non fatelo andare fuori giri. l) Scollegate tutti gli utensili da lavoro e gli azionamenti prima di avviare il motore. m) Avviate o azionate l’interruttore ON/OFF con cautela, conformemente a quanto indicato dal produttore. Mantenete sempre una distanza suffi ciente tra i piedi e l‘utensile/i da lavoro. n) Quando si accende il motore non bisogna inclinare l‘apparecchio, a meno che esso non debba venire sollevato durante l‘operazione. In tal caso inclinatelo solamente il minimo indispensabile, e sollevate solo la parte opposta all‘utilizzatore. o) Non avviate il motore se vi trovate davanti al canale di scarico. p) Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall‘apertura di scarico. q) Non sollevate o trasportate mai un apparecchio con il motore acceso. Manutenzione e conservazione a) Controllate che tutti i dadi, i bulloni e le viti siano ben serrati per assicurarvi che l‘apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro. b) Lasciate raff reddare il motore prima di riporre l‘apparecchio in un luogo chiuso. c) Per evitare il rischio di incendio, tenete le fessure di aerazione libere da erba, paglia, muschio, foglie o simili. d) Controllate regolarmente che il dispositivo di raccolta non presenti usura o parti danneggiate. e) Controllate regolarmente l‘apparecchio e sostituitene le parti consumate o danneggiate per precauzione. Descrizione dei simboli delle avvertenze (vedi fi g. 12) A = Attenzione! Leggere le istruzioni per l’uso prima della messa in esercizio. B = Tenere lontani terzi (persone e animali) dalla zona di pericolo. C = Attenzione, denti affi lati. La rotazione dei denti continua ancora dopo lo spegnimento - prima di eseguire operazioni di manutenzione o nel caso in cui il cavo sia danneggiato, stac- care la spina della presa. D = Portare occhiali protettivi e cuffi e antirumore. E = Tenete il cavo di alimentazione fuori dal rullo.

1. Interruttore ON/OFF

3. Cavo di alimentazione

4. Dispositivo di eliminazione della trazione dal

5. Impugnatura superiore

8. Regolazione della profondità

9. Portello di scarico

10. Clip di fi ssaggio per cavi

11. Viti di fi ssaggio per impugnatura

12. Viti di fi ssaggio per impugnatura

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto. Anl_PE_EV_1231_SPK7.indb 27Anl_PE_EV_1231_SPK7.indb 27 24.11.2017 06:53:0724.11.2017 06:53:07I

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

L’apparecchio è adatto all’uso privato nei giardini di piccole dimensioni. Sono considerati scarifi catori per l’uso privato in giardini di piccole dimensioni quegli attrezzi che di regola non sono usati per oltre 10 ore l’anno e che sono utilizzati principalmente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi o in attività agricole o forestali. Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto dell’apparecchio. Le istruzioni per l’uso contengo- no anche condizioni per l’esercizio, la manutenzi- one e la riparazione. Visti i rischi per l’utilizzatore, l’apparecchio non deve venire usato come trituratore per sminuzza- re rami tagliati da alberi ed arbusti. L’apparecchio non deve inoltre venire usato come motozappa e per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza lo scarifi catore non deve venire usato come azionamento per altri appa- recchi o set di utensili di qualsiasi tipo, a meno che ciò non sia espressamente permesso dal costruttore. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

• Tensione di rete: p. 230
• V~ 50Hz Potenza assorbita: p. 1200
• W Larghezza di lavoro: p. 31
• cm Numero delle lame: lame doppie Regolazione della profondità: -3 / 3 / 7 / 9 mm Livello di pressione acustica L p. 8

: ....... 85,2 dB (A) Livello di potenza sonora misurato L

Grado di protezione: .................................... II / 쓑 Tipo di protezione: ........................................IPX4 Peso ...........................................................8,4 kg Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60335. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

2. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Anl_PE_EV_1231_SPK7.indb 28Anl_PE_EV_1231_SPK7.indb 28 24.11.2017 06:53:0724.11.2017 06:53:07I

Attenzione! Questo apparecchio sviluppa un campo elettromagnetico durante l’esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l’apparecchio.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile. L‘arieggiatore viene fornito smontato. Prima di usare l‘arieggiatore si deve montare il manico completo. Per semplifi care l‘assemblaggio segu- ite passo passo le istruzioni per l‘uso e basatevi sulle fi gure. Montaggio dei supporti dell’impugnatura (vedi Fig. 3 e 4) Spingete i supporti dell’impugnatura (Fig. 3/Pos.

7) nei fori prestabiliti (Fig. 3). E fi ssateli con le viti

di fi ssaggio (Fig. 4/Pos. 12) Montaggio dell’impugnatura inferiore (vedi Fig. 5)

L’impugnatura inferiore (Fig. 5/Pos. 6) deve essere spinta sul supporto dell’impugnatura.

Con le viti fornite (Fig. 6/Pos.11) avvitate in- sieme i tubi. Montaggio dell’impugnatura superiore (vedi Fig. 6-8)

Posizionate il manico di spinta superiore (Fig. 1/Pos. 5) in modo tale che i fori del manico superiore coincidano con i fori del manico inferiore.

Con le viti accluse (Fig. 2/Pos. 11) avvitate insieme i tubi.

Fissate il cavo di alimentazione ai tubi delle impugnature mediante i portacavo (Fig. 7) ac- clusi in modo che rimanga possibile aprire e chiudere il portello di scarico (Fig. 8/Pos. 10). Fate attenzione che il portello di scarico si possa aprire e chiudere facilmente! Impostazione della profondità di scarifi camento (vedi Fig. 9) La profondità di scarifi cazione viene impostata tramite il meccanismo di regolazione su entrambe le ruote anteriori. A tal fi ne tirate fuori la vite di re- golazione e posizionatela verso sinistra o destra in una delle posizioni = 0/ I / II / III. Deve essere sempre impostata la stessa profon- dità di scarifi cazione su entrambi i lati. 0 = Posizione di marcia / o di trasporto I = Profondità di scarifi cazione 3 mm II = Profondità di scarifi cazione 7 mm III = Profondità di scarifi cazione 9 mm Collegamento di corrente L’apparecchio può venire collegato ad ogni presa di corrente di 230 Volt di corrente alternata. È con- sentita però solo una presa con contatto di terra, dotata di un interruttore di sicurezza per cavi da 16 A. Inoltre deve essere installato a monte un interruttore di sicurezza per correnti di guasto (RCD) di max. 30mA. Cavo di alimentazione dell’apparecchio Usate solo cavi di alimentazione dell’apparecchio che non siano danneggiati. Il cavo di alimenta- zione dell’apparecchio non può essere lungo a piacimento (max. 50 m), altrimenti si ridurrà la potenza del motore elettrico. Il cavo di alimenta- zione dell’apparecchio deve avere una sezione di 3 x 1,5 mm2. Sui cavi di alimentazione degli scarifi catori si verifi cano molto spesso danni all’isolamento. Eventuali cause per questo fenomeno sono:

graffi a causa di un passaggio dell’apparecchio sul cavo

schiacciamenti perché il cavo di alimentazio- ne è stato fatto passare sotto a porte e finest-

pieghe a causa di fissaggio o posizionamento I cavi di alimentazione dell’apparecchio devono essere minimo del tipo H05RN-F a 3 fi li. La de- nominazione del tipo deve essere riportata sul cavo di alimentazione. Comprate soltanto dei cavi di alimentazione contrassegnati! Le spine e le prese di accoppiamento su cavi di alimentazione dell’apparecchio devono essere di gomma e pro- tette dagli spruzzi d’acqua. I cavi di alimentazione dell’ apparecchio non possono essere di qualsi- asi lunghezza. I cavi di alimentazione più lunghi Anl_PE_EV_1231_SPK7.indb 29Anl_PE_EV_1231_SPK7.indb 29 24.11.2017 06:53:0724.11.2017 06:53:07I

richiedono sezioni maggiori dei conduttori. Si deve controllare regolarmente che i cavi di alimentazione dell’apparecchio e di prolunga non presentino danni. Fate attenzione che durante il controllo i cavi non conducano corrente. Svolgete completamente il cavo di alimentazione dell’apparecchio. Controlla- te anche che le entrate dei cavi di alimentazione dell’apparecchio su spine e prese di accoppia- mento non presentino pieghe.

Collegate il cavo di collegamento dell’apparecchio al connettore (Figura 10 / pos. 1) e assicurate il cavo di collegamento con il dispositivo di elimina- zione della trazione (Fig. 10 / pos. 2). Per evitare un’accensione inavvertita dell’apparecchio, l’impugnatura (Fig. 11/Pos. 5) è dotata di un blocco dell’avviamento (Fig. 11/ Pos. 2) che deve essere premuto prima di poter attivare la leva di commutazione (Fig. 11/Pos 1). Mollando la leva di commutazione l’apparecchio si spegne. Eseguite quest’operazione più volte per assicurar- vi che l’apparecchio funzioni correttamente. Prima di eseguire riparazioni o lavori di manutenzione sull’apparecchio dovete assicurarvi che il cilindro con le lame sia fermo e che l’apparecchio sia scollegato dalla rete elettrica. Pericolo! Non aprite mai il portello di scarico mentre il moto- re è ancora acceso. Il cilindro rotante con le lame può causare lesioni. Fissate sempre bene il portello di scarico. Medi- ante la molla di trazione esso ritorna nella posizi- one “chiusa”. Deve venire sempre mantenuta la distanza di si- curezza, data dall’impugnatura di guida, tra il rive- stimento esterno e l’utilizzatore. Nello scarifi care il manto erboso e cambiare il senso di direzione su pendio si deve essere particolarmente attenti. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Scarifi cate sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate lo scarifi catore per pendii con un’inclinazione superiore ai 15 gradi. Siate particolarmente attenti muovendovi all’indietro e tirando lo scarifi catore, pericolo di inciampare! Avvertenze per lavorare in modo corretto Nel lavorare si consiglia di ripassare i margini della fascia già eseguita, quindi con una sovrap- posizione. Per ottenere un taglio preciso si deve muovere l’apparecchio in fasce possibilmente diritte. Le corsie formate eseguendo l’operazione si devono quindi sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di prato non lavorate. La frequenza con la quale si deve lavorare il man- to erboso dipende fondamentalmente dalla cres- cita dell’erba e dalla durezza del terreno. Tenete pulita la parte inferiore dell’apparecchio e togliete assolutamente i depositi di terra e erba. I depositi di erba rendono più diffi cile l’operazione di avvio e infl uiscono negativamente sulla qualità. Sui pendii le corsie devono essere trasversali rispetto alla pendenza. Prima di eseguire qualsiasi controllo del rullo bisogna spegnere il motore. Pericolo! Dopo lo spegnimento del motore il rullo continua a muoversi per qualche secondo. Non cercate mai di fermarlo. Se il rullo in movimento va a bat- tere contro un oggetto, fermate l’apparecchio e attendete fi no a quando il rullo sia completamente fermo. Controllate quindi lo stato del rullo. Se è danneggiato deve venire sostituito (vedi 8.4). Posate il cavo di alimentazione usato avvolto a spire per terra davanti alla presa utilizzata. Lavorate allontanandovi dalla presa o dal cavo e fate attenzione che il cavo di alimentazione si trovi sempre sull’erba già lavorata, in modo che l’apparecchio non ci passi sopra.

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. Anl_PE_EV_1231_SPK7.indb 30Anl_PE_EV_1231_SPK7.indb 30 24.11.2017 06:53:0724.11.2017 06:53:07I

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un pan- no asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricis- ta. Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

Un cilindro con le lame consumato o dann- eggiato deve venire sostituito da un specialis- ta autorizzato (vedi indirizzo sul certificato di garanzia).

Fate in modo che gli elementi di fissaggio (viti, bulloni ecc.) siano sempre avvitati saldamen- te in modo da poter lavorare con lo scarifica- tore in maniera sicura.

Conservate lo scarificatore in un luogo asciut- to.

Per una lunga durata, tutte le parti a vite, le ruote e gli assi devono venire puliti ed infine oliati.

La cura regolare dello scarificatore non sol- tanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisce anche a scarifica- rare il prato in modo più semplice ed accurato.

Alla fine della stagione eseguite un controllo generale dello scarificatore e togliete tutti i depositi e le incrostazioni. All’inizio della sta- gione controllatene assolutamente le condizi- oni. In caso di riparazioni rivolgetevi al nostro servizio assistenza clienti (vedi indirizzo sul certificato di garanzia).

8.4 Sostituzione del cilindro delle lame

Per motivi di sicurezza consigliamo di affi dare la sostituzione del cilindro delle lame a uno specia- lista autorizzato (vedi indirizzo sul certifi cato di garanzia). Portare guanti da lavoro. Usate solamente cilindri delle lame originali dato che altrimenti possono non essere garantiti il fun- zionamento e la sicurezza.

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Le informazioni e i prezzi validi al momento sono disponibili su richiesta presso il vostro centro Hornbach. Cilindro con lame di ricambio n. art.:

9. Tabella per l’eliminazione delle anomalie

Anomalia Possibili cause Eliminazione Il motore non si avvia a) non c’è corrente sulla presa b) cavo difettoso c) gruppo interruttore connettore difettoso d) attacchi al motore o condensa- tore allentati e) Scocca ostruita a) controllare il cavo ed il dispositivo di protezione b) fare controllare c) da un’offi cina del servizio assisten- za clienti d) da un’offi cina del servizio assisten- za clienti e) Eventualmente cambiare la profon- dità di lavoro, Pulire la scocca affi nché il cilindro delle lame giri liberamente La potenza del mo- tore diminuisce a) Suolo troppo duro b) Scocca ostruita c) Rullo molto consumato a) Correggete la profondità di lavoro b) Pulite la scocca c) Sostituite il rullo Scarifi catura impre- cisa a) Rullo consumato b) Profondità di lavoro sbagliata a) Sostituite il rullo b) Correggere la profondità di lavoro Il motore è in moto, il rullo non gira a) Rottura della cinghia dentata a) Da un’offi cina del servizio assisten- za clienti Importante! Il motore è dotato di interruttore termico di sicurezza, il quale, in caso di surris- caldamento, farà spegnere la macchina e si riaccenderà in automatico dopo un breve periodo di raff reddamento. Anl_PE_EV_1231_SPK7.indb 32Anl_PE_EV_1231_SPK7.indb 32 24.11.2017 06:53:0724.11.2017 06:53:07I

10. Dichiarazione di conformità CE

Dichiarazione di conformità Si dichiara, che il prodotto descritto nella sezione Dati tecnici :

Scarificatore elettrico PE-EV 1231 fabbricato per: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania è conforme alle seguenti direttive: Direttiva Macchine 2006/42/EC Direttiva Outdoor 2000/14/UE Direttiva EMC 2014/30/UE Direttiva RoHS 2011/65/UE

e in conformit. alle seguenti norme armonizzate: EN 60335-1:2012+A11 EN 50636-2-92:2014 EN 62233:2008 EN 55014-1/A2:2011 EN 55014-2/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 La conformità con la direttiva Outdoor viene dimostrata attraverso il rispetto dei seguenti valori per le emissioni: Livello di potenza sonora misurato: 94,02 dB (A) Livello di potenza sonora garantito: 99 dB (A)

Il simbolo del bidone della spazzatura sbarrato richiede la raccolta diff erenziata dei rifi uti di apparecchi- ature elettriche ed elettroniche (RAEE). Tali apparecchiature possono contenere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifi uti urbani. In questo modo, si contribuisce a preservare le risorse e pro- teggere l‘ambiente. Contattare le autorità locali per ottenere ulteriori informazioni. A causa del pericolo di lesioni o di soff ocamento i bambini non devono giocare con i sacchetti di plas- tica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell‘ambiente. Con riserva di apportare modifi che tecniche Anl_PE_EV_1231_SPK7.indb 34Anl_PE_EV_1231_SPK7.indb 34 24.11.2017 06:53:0724.11.2017 06:53:07NL
