Produkttyp	Elektrischer Vertikutierer (Rasenlüfter)
Marke	Einhell
Modell	BG-EV 1231
Spannungsversorgung	230 V ~ 50 Hz, 1200 W
Arbeitsbreite	31 cm
Anzahl Messer	8 Doppelmesser
Tiefeneinstellung	-3 / 3 / 7 / 9 mm (4 Positionen)
Gewicht	8,4 kg
Schalldruckpegel (LpA)	85,2 dB(A)
Gemessener Schallleistungspegel (LWA)	94,02 dB(A)
Garantierter Schallleistungspegel (LWA)	99 dB(A)
Vibration am Holm	2,71 m/s² (K=1,5 m/s²)
Schutzklasse	II (doppelte Isolierung)
Schutzart	IPX4 (geschützt gegen Spritzwasser)
Maximale Verlängerungskabellänge	50 m (Querschnitt 3x1,5 mm², Typ H05RN-F)
Verwendung	Haus- und Hobbygärten (max. jährliche Nutzung 10 Stunden)
Sicherheit	Zweistufiger Schalter, automatischer Stopp beim Loslassen des Hebels, thermischer Motorschutz
Wartung	Nach jedem Gebrauch reinigen, Kabel überprüfen, abgenutzte Messer ersetzen, Befestigungen kontrollieren
Ersatzteile	Ersatzmesserwalze Art.-Nr. 34.055.80

Häufig gestellte Fragen - BG-EV 1231 EINHELL

Wie hoch ist die Leistung des Vertikutierers BG-EV 1231?

Die Leistungsaufnahme beträgt 1200 W bei 230 V ~ 50 Hz.

Wie groß ist die Arbeitsbreite des Vertikutierers?

Die Arbeitsbreite beträgt 31 cm mit 8 Doppelmessern.

Wie stelle ich die Arbeitstiefe ein?

Die Tiefe wird an beiden Vorderrädern durch Drehen der Einstellschraube eingestellt: Position 0 (Transport), I (3 mm), II (7 mm), III (9 mm). Beide Seiten müssen gleich eingestellt werden.

Welches Verlängerungskabel soll verwendet werden?

Verwenden Sie ein Kabel vom Typ H05RN-F mit mindestens 3x1,5 mm², maximaler Länge 50 m. Wickeln Sie das Kabel vor Gebrauch vollständig ab.

Wie starte und stoppe ich das Gerät?

Drücken Sie zuerst die Startverriegelung, dann den Bedienhebel. Lassen Sie den Hebel los, um zu stoppen. Die Walze dreht sich noch einige Sekunden nach dem Stoppen.

Was tun bei ungewöhnlichen Vibrationen?

Schalten Sie sofort aus und ziehen Sie den Stecker. Überprüfen Sie die Walze (tragen Sie Handschuhe) auf Unwucht. Lassen Sie sie ggf. vom Kundendienst reparieren.

Wie pflege ich den Vertikutierer?

Reinigen Sie das Gehäuse nach jedem Gebrauch mit einem feuchten Tuch. Ölen Sie Schraubteile und Räder. Überprüfen Sie die Messer und ersetzen Sie sie bei Verschleiß. Lagern Sie ihn an einem trockenen Ort.

Kann ich das Gerät am Hang verwenden?

Ja, aber nur quer zum Hang, niemals bergauf oder bergab. Nicht verwenden, wenn die Neigung mehr als 15 Grad beträgt. Tragen Sie rutschfeste Schuhe.

Wie lautet die Artikelnummer der Ersatzmesser?

Die Ersatzmesserwalze hat die Artikelnummer 34.055.80. Verwenden Sie nur Originalteile.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Stromversorgung, das Kabel und den Schalter. Reinigen Sie das Gehäuse, damit die Walze frei drehen kann. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG BG-EV 1231 EINHELL

Originalbetriebsanleitung Elektrischer Vertikutierer

F

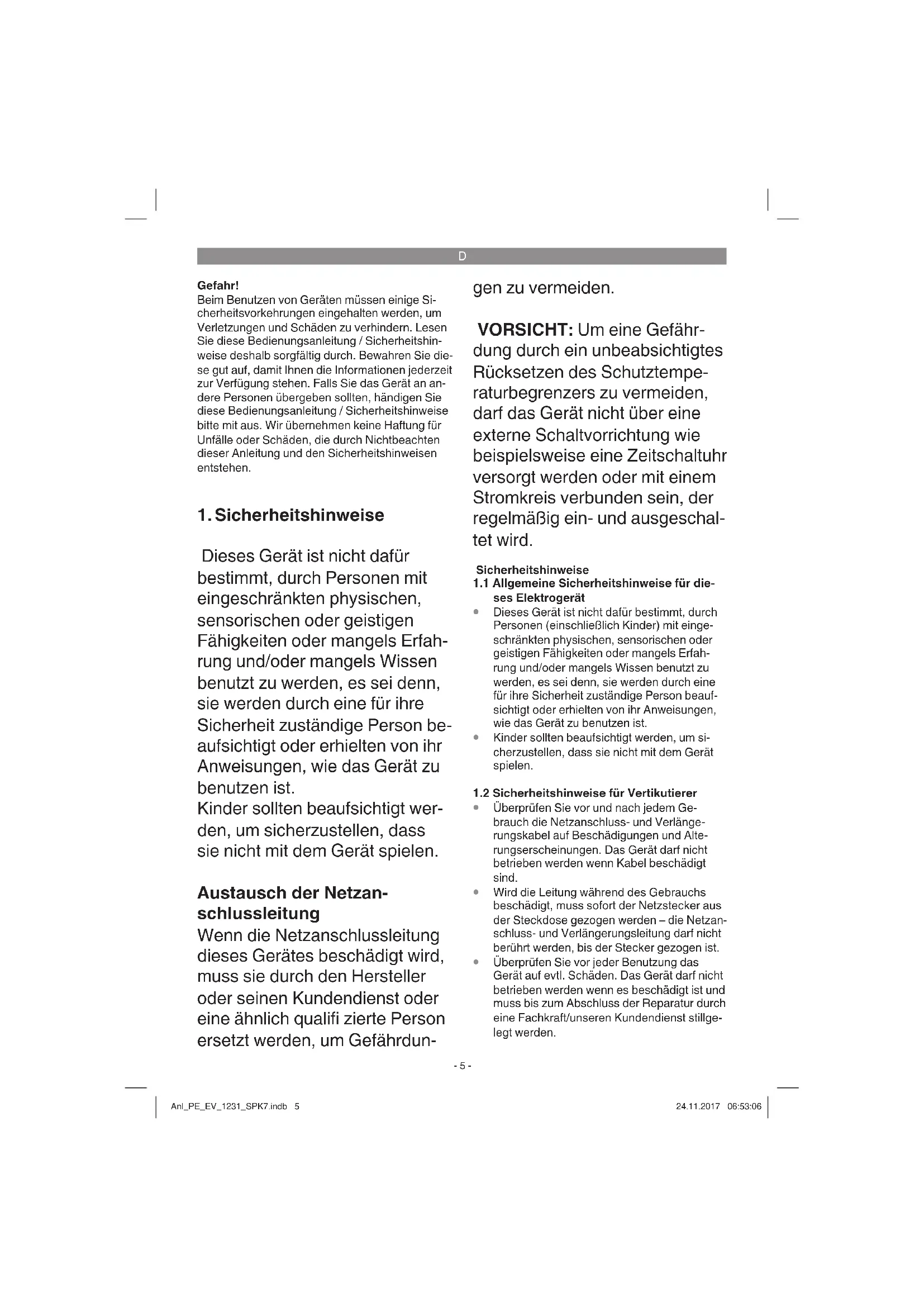

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

VORSICHT: Um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers zu vermeiden, darf das Gerät nicht über eine externe Schaltvorrichtung wie beispielsweise eine Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig ein- und ausgeschaltet wird.

Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise für dieses Elektrogerät

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1.2 Sicherheitshinweise für Vertikutierer

• Überprüfen Sie vor und nach jedem Gebrauch die Netzanschluss- und Verlängerungskabel auf Beschädigungen und Alterungserscheinungen. Das Gerät darf nicht betrieben werden wenn Kabel beschädigt sind.
• Wird die Leitung während des Gebrauchs beschädigt, muss sofort der Netzstecker aus der Steckdose gezogen werden – die Netzanschluss- und Verlängerungsleitung darf nicht berührt werden, bis der Stecker gezogen ist.
• Überprüfen Sie vor jeder Benutzung das Gerät auf evil. Schäden. Das Gerät darf nicht betrieben werden wenn es beschädigt ist und muss bis zum Abschluss der Reparatur durch eine Fachkraft/unseren Kundendienst stillgelegt werden.

D

• Sollte das Gerät während des Betriebes übermäßig stark vibrieren, schalten Sie es sofort ab, ziehen Sie den Netzstecker. Kippen Sie das Gerät an und untersuchen Sie die Vertikutierwalze auf evtl. Ursachen für eine Unwucht und entfernen diese ggf. – Tragen Sie bei dieser Arbeit unbedingt Handschuhe um Schnittverletzungen zu vermeiden. Ist dieses nicht die Ursache – lassen Sie das Gerät durch unseren Kundendienst reparieren.
• Beim Start müssen sich beide Hände am Griffbügel befinden, das Gerät muss auf dem Boden stehen und darf nicht angekippt sein.
• Sicherheitsteile müssen vor jedem Gebrauch auf Schäden überprüft werden und müssen bei Beschädigung durch unseren Kundendienst ersetzt werden.

Warnhinweise

Gefahr! Den Rasen-Vertikutierer (Rasen-Lüfter) nicht benutzen, wenn die Leitungen beschädigt oder abgenutzt sind.

Gefahr! Eine beschädigte Leitung nicht an das Netz anschließen und eine beschädigte Leitung nicht berühren, bevor sie vom Netz getrennt ist. Eine beschädigte Leitung kann zum Kontakt mit aktiven Teilen führen.

Gefahr! Die Zinken nicht berühren, bevor das Gerät vom Netz getrennt ist und die Zinken vollständig zum Stillstand gekommen sind.

Gefahr! Die Verlängerungsleitungen von den Zinken fernhalten. Die Zinken können die Leitungen beschädigen und zum Kontakt mit aktiven Teilen führen.

Gefahr! Die Versorgung unterbrechen (z.B. den Stecker aus der Steckdose ziehen)

• immer, wenn die Maschine verlassen wird,
• bevor ein blockiertes Werkzeug freigemacht wird,
• bevor das Gerät überprüft, gereinigt oder daran gearbeitet wird,
• nachdem ein Fremdkörper getroffen wurde,
  • immer, wenn das Gerät abnormal vibriert.

Es wird empfohlen, dass Gerät nur an eine Stromversorgung anzuschließen, die über eine Fehlerstrom-Schutzeinrichtung (FI / RCD) mit einem Auslösestrom von höchstens 30 mA geschützt ist.

Vorbereitung

a) Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen;
b) Setzen Sie die Maschine niemals ein, während Personen, besonders Kinder oder Tiere in der Nähe sind;
c) Denken Sie daran, dass der Maschinenführer oder die Bedienungsperson für Unfälle oder Risiken mit anderen Personen oder deren Eigentum verantwortlich ist;
d) Tragen Sie Ohrenschutz und Schutzbrille während des Betriebs der Maschine;
e) Während des Arbeitens mit der Maschine sind immer festes Schuhwerk und lange Hosen zu tragen. Arbeiten Sie mit der Maschine nicht barfüßig oder in leichten Sandalen;
f) Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie Steine, Stöcke, Drähte, Knochen und andere Fremdkörper, die erfasst und weggeschleudert werden können;
g) Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Arbeitswerkzeuge und Bolzen abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Arbeitswerkzeuge und Bolzen nur satzweise ausgetauscht werden;
h) Werden Geräte mit Auswurf nach hinten und off en liegenden hinteren Rollen ohne Fang-einrichtung betrieben, muss ein vollständiger Augenschutz getragen werden.

Handhabung

a) Arbeiten Sie mit der Maschine nur bei Tageslicht oder bei guter künstlicher Beleuchtung;
b) Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden oder üben Sie besondere Vorsicht, um ein Ausrutschen zu vermeiden;
c) Achten Sie immer auf einen guten Stand an Hängen;
d) Führen Sie die Maschine nur im Schritttempo;
e) Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts;
f) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern;

D

g) Arbeiten Sie nicht an übermäßig steilen Hängen;
h) Seien Sie besonders vorsichtig, wenn Sie die Maschine umkehren oder sie zu sich heranziehen;
i) Halten Sie die Arbeitswerkzeuge an, wenn die Maschine zum Transport angekippt werden muss. Halten Sie die Arbeitswerkzeuge an, wenn andere Flächen als Gras überquert werden und wenn die Maschine von und zur bearbeitenden Fläche transportiert wird;
j) Benutzen Sie die Maschine niemals mit beschädigten oder ohne Schutzeinrichtungen, z. B. ohne Prallbleche und/oder Fangeinrichtung;
k) Ändern Sie die Regelereinstellung des Motors oder überdrehen Sie ihn nicht;
I) Kuppeln Sie alle Arbeitswerkzeuge und Antriebe aus, bevor Sie den Motor starten;
m) Starten oder betätigen Sie den Ein/Aus-Schalter mit Vorsicht, entsprechend den Hinweisen des Herstellers. Achten Sie auf ausreichenden Abstand der Füße zu dem (n) Arbeitswerkzeug(en);
n) Beim Starten des Motors darf die Maschine nicht gekippt werden, es sei denn, die Maschine muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie sie nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die von der Bedienungsperson abgewandte Seite hoch;
o) Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen;
p) Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföff nung;
q) Heben Sie oder tragen Sie niemals eine Maschine mit laufendem Motor;

Wartung und Lagerung

a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind, um sich zu vergewissern, dass die Maschine in einem sicheren Arbeitszustand ist;
b) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen;
c) Um Brandgefahr zu vermeiden, halten Sie Lüftungsöff nungen frei von Gras, Stroh, Moos, Blättern o.ä.
d) Prüfen Sie regelmäßig die Fangeinrichtung auf Verschleiß oder beschädigte Teile;
e) Überprüfen Sie die Maschine regelmäßig und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile;

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 12)

A = Achtung!

Vor Inbetriebnahme Gebrauchsanweisung lesen.

B = Dritte (Personen und Tiere) aus dem Gefahrenbereich fernhalten.
C = Vorsicht, scharfe Zinken. Die Rotation der Zinken dauert nach dem Ausschalten noch an - vor Wartungsarbeiten oder falls die Leitung beschädigt ist, den Stecker aus der Steckdose ziehen.
D = Gehör- und Augenschutz tragen.
E = Netzkabel von den Zinken fernhalten.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Ein/Aus-Schaltbügel
2. Einschaltsperre
3. Netzleitung
4. Kabelzugentlastung
5. Oberer Schubbügel
6. Unterer Schubbügel
7. Schubbügelhalter
8. Tiefenverstellung
9. Auswurfklappe
10. Kabelbefestigungsklammern
11. Befestigungsschrauben für Schubbügel
12. Sicherungsschrauben für Schubbügel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

D

- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras- oder Rasenflächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Vertikutieres. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Warnung! Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinern von Ast- und Heckenabschnitten. Ferner darf der Vertikutierer nicht verwendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art es sei denn, diese sind vom Hersteller ausdrücklich zugelassen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230V\~50Hz

Leistungsaufnahme: 1200 W

Arbeitsbreite: 31 cm

Anzahl der Messer: 8 Doppelmesser

Tiefenverstellung: -3 / 3 / 7 / 9 mm

Schalldruckpegel L_pA : 85,2 dB(A)

Gemessener Schallleistungspegel L_WA : 94,02 dB(A)

Garantierter Schallleistungspegel L_WA : ... 99 dB(A)

Vibration am Holm: 2,71 m/s

Unsicherheit K 1,5 m/s²

Schutzklasse:......II/☐

Schutzart: IPX4

Gewicht....8,4kg

Gefahr!

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend der Norm EN 60335 ermittelt.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.

D

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
2. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Vorsicht! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Der Vertikutierer ist bei Auslieferung demontiert. Der komplette Schubbügel muss vor dem Gebrauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird.

Montage der Schubbügelhalter (siehe Bilder 3 und 4)

Schieben Sie die Schubügelhalter (Abb. 3/Pos. 7) in die dafür vorgesehenen Öff nungen (Abb. 3). und befestigen Sie sie mit den Sicherungsschrauben (Abb. 4/Pos. 12)

Montage des unteren Schubbügels (siehe Bild 5)

• Der untere Schubbügel (Abb. 5/Pos. 6) muss über die Schubbügelhalter geschoben werden.
• Mit den beiliegenden Schrauben (Abb. 6/Pos.11) die Rohre miteinander verschrauben.

Montage des oberen Schubbügels (siehe Bild 6-8)

• Oberen Schubbügel (Abb. 1/Pos. 5) so positionieren, dass die Löcher des oberen Schubbügels mit den Löchern des unteren Schubbügels übereinstimmen.
• Mit den beiliegenden Schrauben (Abb. 2/Pos. 11) die Rohre miteinander verschrauben.
• Mit beiliegenden Kabelhaltern (Bild 7) das Netzkabel an den Rohren der Schubbügel befestigen, so dass das Öffnen und Schließen der Auswurfklappe gewährleistet ist (Bild 8/Pos. 10).

Bitte achten Sie darauf, dass sich die Auswurf-klappe leicht öff nen und schließen lässt!

Einstellung der Vertikutiertiefe (siehe Bild 9) Die Vertikutiertiefe wird mit dem Verstellmechanismus an den beiden Vorderrädern eingestellt. Hierzu die Verstellschraube herausziehen und nach links oder rechts in eine der Stellungen =0/ / II / III bringen.

Es muss immer auf beiden Seiten die gleiche Vertikutiertiefe eingestellt werden!

0 = Fahr- / oder Transportstellung

I = Vertikutiertiefe 3 mm

II = Vertikutiertiefe 7 mm

III = Vertikutiertiefe 9 mm

Stromanschluss

Das Gerät kann an jede Lichtsteckdose mit 230 Volt Wechselstrom angeschlossen werden. Es ist jedoch nur eine Schuko-Steckdose zulässig, zu deren Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Außerdem muss ein Fehlerstromschutzschalter (FI / RCD) mit max. 30 mA vorgeschaltet sein!

Geräteanschlussleitung

Verwenden Sie bitte nur Geräteanschlussleitungen, welche nicht beschädigt sind. Die Geräteanschlussleitung darf nicht beliebig lang sein (max. 50m), da sonst die Leistung des Elektromotors vermindert wird. Die Geräteanschlussleitung muss einen Querschnitt von 3 x 1,5mm haben. An Geräteanschlussleitungen von Vertikutierern ent-

D

stehen besonders häufig g Isolationsschäden. Ursachen hierfür sind u.a.:

• Schnittstellen durch Überfahren der Leitung
- Quetschstellen, wenn die Geräteanschlussleitung unter Türen und Fenster geführt wird
• Risse durch Alterung der Isolation
- Knickstellen durch unsachgemäße Befestigung oder Führung der Geräteanschlussleitung

Die Geräteanschlussleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck der Typenbezeichnung auf der Geräteanschlussleitung ist vorgeschrieben. Kaufen Sie nur Geräte-anschlussleitungen mit Kennzeichnung! Die Stecker und Kupplungsdosen an Geräteanschlussleitungen müssen aus Gummi bestehen und spritzwassergeschützt sein. Die Geräteanschlussleitungen dürfen nicht beliebig lang sein. Längere Geräteanschlussleitungen erfordern größere Leiterquerschnitte. Geräteanschlussleitungen und Verbindungsleitungen müssen regelmäßig auf Schäden geprüft werden. Achten Sie darauf, dass die Leitungen bei der Prüfung abgeschaltet sind. Wickeln Sie die Geräteanschlussleitung ganz ab. Überprüfen Sie auch die Geräteanschlussleitungseinführungen, an Steckern und Kupplungsdosen, auf Knickstellen.

6. Bedienung

Schließen Sie die Geräteanschlussleitung an den Stecker (Abb. 10 / Pos. 1) an und sichern Sie die Anschlussleitung mit der Zugentlastung (Abb. 10/Pos. 2).

Um ein ungewolltes Einschalten des Vertikutierers zu verhindern, ist der Schubbügel (Abb. 11/Pos. 5) mit einem Zweipunktschalter (Abb. 11/Pos. 2) ausgestattet, welcher gedrückt werden muss, bevor der Schalthebel (Abb. 11/Pos. 1) gedrückt werden kann. Wird der Schalthebel losgelassen schaltet sich der Vertikutierer ab. Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass Ihr Gerät korrekt funktioniert. Bevor Sie Reparatur- oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich die Messerwalze nicht dreht und das Gerät vom Netz getrennt ist.

Gefahr!

Öff nen Sie die Auswurfklappe nie, wenn der Motor noch läuft. Die umlaufende Messerwalze kann zu Verletzungen führen. Befestigen Sie die Auswurf-klappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“- Position zurückgeklappt!

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Vertikutierers, Stolpergefahr!

Hinweise zum richtigen Vertikutieren

Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen.

Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben.

Wie oft vertikutiert werden soll, hängt grundsätzlich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Vertikutierergehäuses sauber halten und Erd- und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang und beeinträchtigen die Vertikutierqualität. An Hängen ist die Vertikutierbahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Messerwalze durchgeführt werden, Motor abstellen.

Gefahr!

Die Messerwalze dreht nach dem Ausschalten des Motors noch einige Sekunden weiter. Versuchen Sie nie, die Messerwalze zu stoppen. Falls die in Bewegung befi ndliche Messerwalze auf einen Gegenstand schlägt, den Vertikutierer abschalten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Messerwalze. Falls diese beschädigt ist muss sie ausgewechselt werden (siehe 8.4). Legen Sie die verwendete Geräteanschlussleitung schleifenförmig vor der verwendeten Steckdose auf die Erde. Vertikutieren Sie von der

D

Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräteanschlussleitung immer im vertikutierten Rasen liegt, damit die Geräteanschlussleitung nicht vom Vertikutierer überfahren wird.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

• Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann austauschen lassen (siehe Adresse auf der Garantieurkunde).
• Sorgen Sie dafür, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicher arbeiten können.
• Lagern Sie Ihren Vertikutierer in einem trockenen Raum.
• Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.
• Die regelmäßige Pflege des Vertikutierers sichert nicht nur seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Vertikutieren Ihres Rasens bei.
• Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle (siehe Adresse auf der Garantieurkunde).

8.4 Austausch der Messerwalze

Aus Sicherheitsgründen empfehlen wir, den Austausch der Messerwalze von einem autorisierten Fachmann vornehmen zu lassen (siehe Adresse auf der Garantieurkunde).

Arbeits - Handschuhe tragen!

Verwenden Sie nur eine Original Messerwalze, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos erhalten Sie auf Anfrage in ihren Hornbach Markt.

Ersatzmesserwalze Art.-Nr.: 34.055.83

D

9. Fehlersuchplan

Störung Mögliche Ursache Behebung
Motor läuft nicht an a)	Kein Strom im Steckerb) Kabel defektc) Schalter Stecker Kombination defektd) Anschlüsse am Motor oder Kondensator gelöste) Vertikutierergehäuse verstopft	a) Leitung und Sicherung überprüfenb) überprüfenc) durch Kundendienstwerkstattd) durch Kundendienstwerkstatte) Eventuell Vertikutiertiefe ändern Gehäuse reinigen, damit die Messerwalze frei läuft
Motorleistunglässt nach	a) Zu harter Bodenb) Vertikutierergehäuse verstopftc) Messer stark abgenutzt	a)Vertikutiertiefekorrigierenb) Gehäuse reinigenc) Messer auswechseln
UnsauberVertiku-tiert	a)Messerabgenutbt) Falsche Vertikutiertiefe	a) Messer auswechselnb) Vertikutiertiefe korrigieren
Motor läuft, Messer-walze dreht sich nicht	a) Zahriemen gerissen a) durch Kundendienstwerkstatt

Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!

D

10. EG-Konformitätserklärung

Konformitätserklärung

Wir erklären, dass das unter Technische

Daten beschriebene Produkt

Pattfield®

ERGO TOOLS

Elektrischer Vertikutierer PE-EV 1231

Hergestellt für:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

den folgenden Richtlinien entspricht:

EG-Maschinenrichtlinie 2006/42/EC

Outdoor-Richtlinie 2000/14/EG

EMV-Richtlinie 2014/30/EG

RoHS-Richtlinie 2011/65/EG

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 60335-1:2012+A11

EN 50636-2-92:2014

EN 62233:2008

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Die Einhaltung der Geräuschemissionen nach Vorgaben der Outdoor-Richtlinie wird durch das Bewertungsverfahren nach Anhang V sichergestellt.

Gemessener Schallleistungspegel: 94,02 dB (A)

Garantierter Schallleistungspegel: 99 dB (A)

ppa

Andreas Baile

Andreas Back

Leitung Qualitätsmanagement, Umwelt & CSR

Bevollmächtigter für die Zusammenstellung

der technischen Unterlagen

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

D

11. Entsorgung

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Diese Werkzeuge sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

Technische Änderungen vorbehalten

F

Danger!

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

F

11. Élimination

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

11. Smaltimento

4. Technische gegevens

Netspanning: 230V\~50Hz

Bescherming klasse: ...... II / ☐

Bescherming type: IPX4

Gewicht 8,4 kg

Gevaar!

Geluid en vibratie

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

NL

11. Afvalverwerking

7. Byta ut nätkabeln

Fara!

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

S

11. Avfallshantering

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

CZ

11. Likvidace

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

SK

11. Likvidácia

Valt cu cuțite de schimb Art.-Nr.: 34.055.83

RO

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

RO

Bornheim, 01.08.2017

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

GB

11. Disposal
