| Produkttyp | Elektrisk scarifierare (gräsmatta luftare) |
| Märke | Einhell |
| Modell | BG-EV 1231 |
| Strömförsörjning | 230 V ~ 50 Hz, 1200 W |
| Arbetsbredd | 31 cm |
| Antal blad | 8 dubbla blad |
| Djupinställning | -3 / 3 / 7 / 9 mm (4 lägen) |
| Vikt | 8,4 kg |
| Ljudtrycksnivå (LpA) | 85,2 dB(A) |
| Uppmätt ljudeffektsnivå (LWA) | 94,02 dB(A) |
| Garanterad ljudeffektsnivå (LWA) | 99 dB(A) |
| Vibration vid handtag | 2,71 m/s² (K=1,5 m/s²) |
| Skyddsklass | II (dubbel isolering) |
| Skyddstyp | IPX4 (skyddad mot vattenstänk) |
| Maximal förlängningskabellängd | 50 m (area 3x1,5 mm², typ H05RN-F) |
| Användning | Hem- och fritidsträdgårdar (årlig användning max 10 timmar) |
| Säkerhet | Tvålägesbrytare, automatisk avstängning vid släpp av spaken, motorns termiska skydd |
| Underhåll | Rengör efter varje användning, kontrollera kablar, byt ut slitna blad, kontrollera fästelement |
| Reservdelar | Reservbladsrulle ref. 34.055.80 |
Vanliga frågor - BG-EV 1231 EINHELL
Användarfrågor om BG-EV 1231 EINHELL
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elektrisk gräsklippare i PDF-format gratis! Hitta din manual BG-EV 1231 - EINHELL och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. BG-EV 1231 av märket EINHELL.
BRUKSANVISNING BG-EV 1231 EINHELL
Översättning av originalbruksanvisning Elektrisk vertikalskärare
CZ

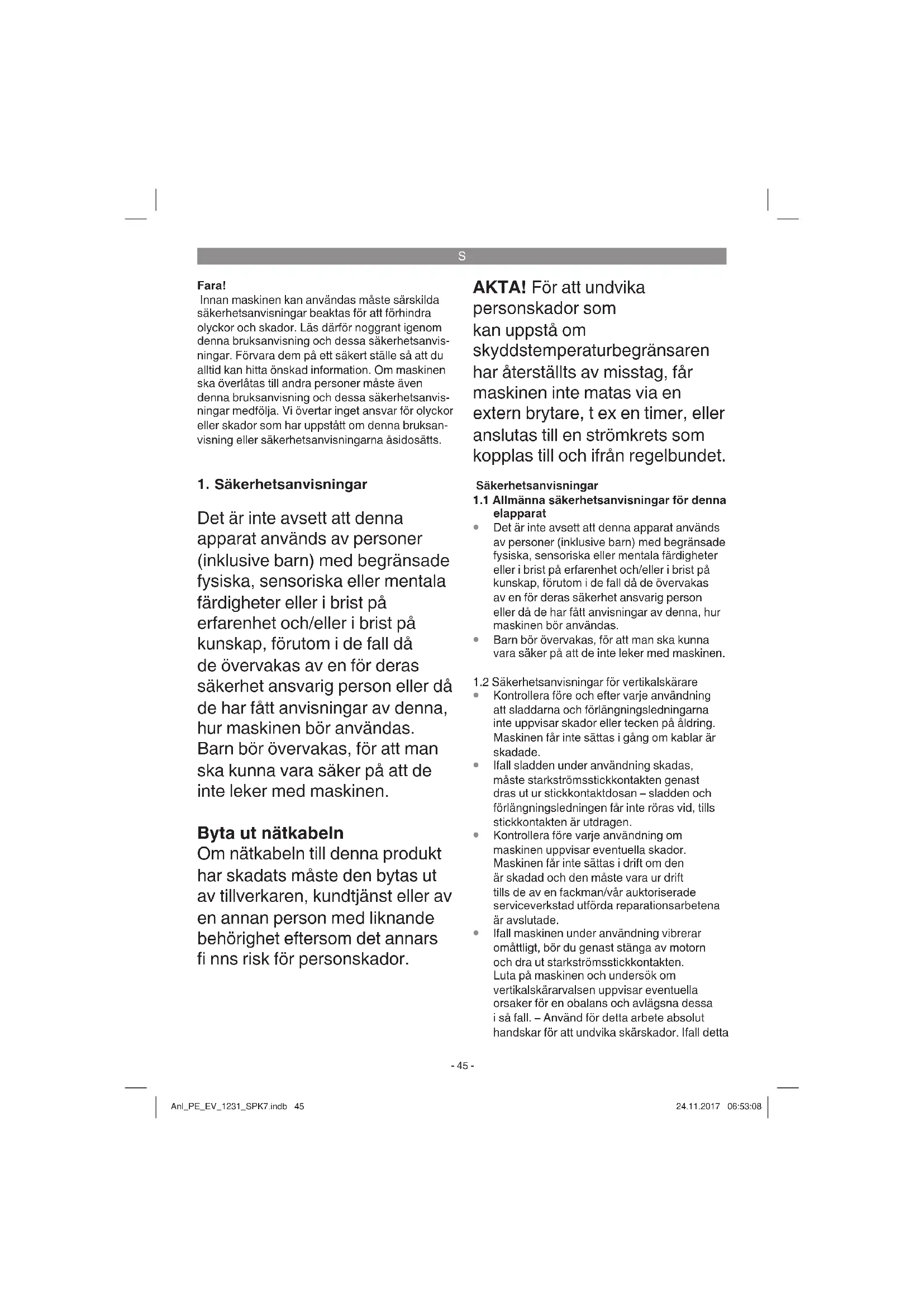

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
Det är inte avsett att denna apparat används av personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala färdigheter eller i brist på erfarenhet och/eller i brist på kunskap, förutom i de fall då de övervakas av en för deras säkerhet ansvarig person eller då de har fått anvisningar av denna, hur maskinen bör användas. Barn bör övervakas, för att man ska kunna vara säker på att de inte leker med maskinen.
Byta ut nätkabeln
Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.
AKTA! För att undvika personskador som kan uppstå om skyddstemperaturbegränsaren har återställts av misstag, får maskinen inte matas via en extern brytare, t ex en timer, eller anslutas till en strömkrets som kopplas till och ifrån regelbundet.
1.1 Allmänna säkerhetsanvisningar för denna elapparat
- Det är inte avsett att denna apparat används av personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala färdigheter eller i brist på erfarenhet och/eller i brist på kunskap, förutom i de fall då de övervakas av en för deras säkerhet ansvarig person eller då de har fått anvisningar av denna, hur maskinen bör användas.
- Barn bör övervakas, för att man ska kunna vara säker på att de inte leker med maskinen.
1.2 Säkerhetsanvisningar för vertikalskärare
- Kontrollera före och efter varje användning att sladdarna och förlängningsledningarna inte uppvisar skador eller tecken på åldring. Maskinen får inte sättas i gång om kablar är skadade.
- Ifall sladden under användning skadas, måste starkströmsstickkontakten genast dras ut ur stickkontaktdosan – sladden och förlängningsledningen får inte röras vid, tills stickkontakten är utdragen.
- Kontrollera före varje användning om maskinen uppvisar eventuella skador. Maskinen får inte sättas i drift om den är skadad och den måste vara ur drift tills de av en fackman/vår auktoriserade serviceverkstad utförda reparationsarbetena är avslutade.
- Ifall maskinen under användning vibrerar omättligt, bör du genast stänga av motorn och dra ut starkströmsstickkontakten. Luta på maskinen och undersök om vertikalskärarvalsen uppvisar eventuella orsaker för en obalans och avlägsna dessa i så fall. – Använd för detta arbete absolut handskar för att undvika skärskador. Ifall detta
S
inte är orsaken – låt maskinen repareras av vår auktoriserade serviceverkstad.
- Vid start måste båda händerna befinna sig på handtaget, maskinen måste stå stadigt på marken och den får inte vara lutad.
- Säkerhetsdelar måste före varje användning kontrolleras på skador och de måste vid skada ersättas av vår auktoriserade serviceverkstad.
Varningsinstruktioner
Fara! Vertikalskäraren för gräsmattor (gräsmattsvädraren) får inte användas, om ledningarna är skadade eller slitna.
Fara! En skadad ledning får inte anslutas till nätet och en skadad ledning får inte vidröras, förrän den dragits ut ur nätet. En skadad ledning kan förorsaka kontakt med aktiva delar.
Fara! Knivarna får inte vidröras, förrän maskinen dragits ut ur nätet och knivarnas alla rörelser komplett har avstannat.
Fara! Förlängningsledningarna bör hållas på behörigt avstånd till knivarna. Knivarna kan skada ledningarna och förorsaka kontakt med aktiva delar.
Fara! Elförsörjningen bör avbrytas (t.ex. dra ut stickkontakten ur stickkontaktdosan)
- alltid, när maskinen lämnas obevakad,
• innan ett blockerat verktyg frigörs, - innan maskinen kontrolleras, rengörs eller justeras,
- efter att man stött på ett främmande föremål,
- alltid, när maskinen vibrerar onormalt.
Vi rekommenderar dig att ansluta maskinen bara till en elförsörjning, som är skyddad via en läckströmsskyddskoppling (RCD) med en utlösningsström på maximalt 30 mA.
Förberedelse
a) Tillåt aldrig barn eller andra personer, spm inte känner till bruksanvisningen, att använda maskinen. Lokala bestämmelser kan reglera användarens minimiålder.
b) Använd aldrig maskinen, medan personer, speciellt barn eller djur fi nns i närheten;
c) Tänk på att maskinföraren eller användaren är ansvariga för olyckor eller riskfaktorer som
har med andra personer eller deras egendom att göra;
d) Använd hörselskydd och skyddsglasögon medan maskinen är i drift;
e) Medan du arbetar med maskinen bör du alltid ha på dig stadiga skor och långa byxor. Arbeta inte med maskinen varken barfota eller med lätta sandaler;
f) Kontrollera terrängen, där maskinen kommer till insats, och avlägsna stenar, grenar, järntrådar, ben och andra främmande föremål som maskinen kan köra på och slunga iväg;
g) Före användning bör du alltid genom synkontroll undersöka, om arbetsredskapen och bultarna är slitna eller skadade. För att undvika en obalans får slitna eller skadade arbetsredskap och bultar bara bytas ut satsvis;
h) När maskiner med utkastare bakåt och öppet liggande bakrullar utan uppsamlare sätts i drift, måste du ha på dig ett komplett ögonskydd.
Handhavande
a) Arbeta med maskinen bara i dagsljus eller i god konstgjord belysning;
b) Om möjligt, bör maskinens insats i vått gräs undvikas eller i annat fall bör du iaktta yttersta försiktighet för att undvika att rutscha;
c) Se alltid till att du står stadigt på sluttningar;
d) Kör maskinen bara i långsamt tempo;
e) Arbeta alltid på tvären på sluttningar, aldrig uppåt eller nedåt;
f) Var speciellt försiktig, om du byter körriktning på sluttningar;
g) Arbeta inte på extremt branta sluttningar;
h) Var speciellt försiktig, om du svänger maskinen eller drar den mot dig;
i) Stäng av arbetsredskapet, när maskinen måste lutas för transport. Stäng av arbetsredskapet, när du kör över andra ytor än gräs och när maskinen transporteras från och till ytan som ska bearbetas;
j) Använd maskinen aldrig med skadade skyddsanordningar eller helt utan dem, t.ex. utan skyddsplåtar och/eller uppsamlare;
k) Ändra motorns inställning eller dra den inte för hårt;
I) Koppla bort alla arbetsredskap och all drift, innan du startar motorn;
m) Starta eller använd strömbrytaren försiktigt enligt tillverkarens anvisningar. Se till att det fi nns tillräckligt stort avständ mellan fötterna och arbetsredskapet (en);
n) Då motorn startas får maskinen inte vara
S
lutad, förutom ifall att maskinen måste lyftas i detta skede. I det fallet bör den bara lutas så mycket, som absolut är nödvändigt, och lyft bara upp den sidan som visar bort från användaren;
o) Starta inte motorn, om du står framför utkastarkanalen;
p) För aldrig händer eller fötter till eller under snurrande delar. Håll dig alltid på behörigt avständ från utkastaröppningen;
q) Lyft eller använd aldrig en maskin med motorn i gång;
Underhåll och förvaring
a) Se till, att alla muttrar, bultar och skruvar är fastskruvade, för att du kan vara säker på, att maskinen befi nner sig i ett tryggt arbetsskick;
b) Låt motorn kylas av, innan du ställer maskinen i ett slutet utrymme;
c) För att undvika brandfara, håll ventilationsöppningarna fria från gräs, halm, mossa, löv o.dyl..
d) Kontrollera regelbundet uppsamlaren på slitage eller skadade delar;
e) Kontrollera maskinen regelbundet och ersätt för säkerhets skull slitna eller skadade delar;
Beskrivning av informationssymbolerna (se bild 12)
A = Obs!
Läs igenom bruksanvisningen före driftstart.
B = Se till att andra personer (eller djur) inte befi nner sig inom farozonen.
C = Akta! Vassa skär. Skären fortsätter att rotera en kort tid efter att du slagit ifrån maskinen -dra alltid ut stickkontakten ur stickuttaget inför underhåll eller om kabeln har skadats.
D = Bär hörsel- och ögonskydd.
E = Se till att nätkabeln inte ligger i närheten av valsen.
2. Beskrivning av maskinen samt leveransomfattning
2.1 Beskrivning av maskinen (bild 1/2)
1.Strömbrytare
- Brytarspärr
- Nätkabel
- Kabeldragavlastning
- Övre skjutbygel
- Undre skjutbygel
- Bygelfäste
-
Djupinställning
-
Utkastningslucka
-
Kabelklämmor
- Fästskruvar för bygel
- Säkringsskruvar för bygel
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.
- Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
- Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
- Kontrollera att leveransen är komplett.
- Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
- Spara om möjligt på förpackningen tills garantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!
• Original-bruksanvisning
3. Ändamålsenlig användning
Maskinen är lämplig för privat bruk i hemma- eller koloniträdgårdar.
Sådana vertikalskärare som är avsedda för privata hemma- och koloniträdgårdar defi nieras som utrustning vars årliga användning i regel inte överstiger 10 timmar och som till övervägande del används till gräsvård, dock ej till allmänna grönytor, parker, sportanläggningar eller till lant- och skogsbruk.
En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas. Bruksanvisningen innehåller även gällande drifts-, underhålls- och reparationsvillkor.
Obs! Eftersom användaren kan utsättas för fara, får maskinen inte användas som kompostkvarn
S
för sönderskärning av kvistar och grenar från träd och häckar. Dessutom får maskinen inte användas som motorhacka eller för att plana ut ojämnheter i marken, t ex mullvadshögar.
Av säkerhetsskäl får vertikalskäraren inte användas som drivanordning för alla sorters andra arbetsredskap och verktygssatser förutom om dessa uttryckligen är tillåtna av tillverkaren.
Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.
4. Tekniska data
Nätspänning 230 V\~50 Hz
Eff ektförbrukning 1200 W
Arbetsbredd 31 cm
Antal knivar 8 dubbelknivar
Djupinställning ......-3 / 3 / 7 / 9 mm
Ljudtrycksnivå L _nA 85,2 dB(A)
Uppmätt ljudeff ektnivå LWA 94,02 dB(A)
Garanterad ljudeff ektnivå L_WA 99 dB(A)
Vibration i stängen 2,71 m/s²
Osäkerhet K 1,5 m/s²
Skyddsklass II / ☐
Kapslingsklass....IPX4
Vikt 8,4 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt EN 60335.
Begränsa uppkomsten av buller och vibration till ett minimum!
• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
Bärhandskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:
-
Hörselskador om inget lämpligt hörselskydd används.
-
Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.
Obs! Denna maskin genererar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan detta fält påverka aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller dödliga personskador, rekommenderar vi att personer med medicinska implantat kontaktar sin läkare och tillverkaren av det medicinska implantatet innan maskinen används.
5. Före användning
Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.
Vertikalskäraren levereras i demonterat skick. Innan vertikalskäraren får användas ska den kompletta skjutbygeln monteras fast. Följ bruksanvisningen steg för steg och orientera dig efter bilderna så att du gör rätt när du monterar samman maskinen.
Montera bygelfästet (se bild 3 och 4)
Skjut in bygelfästena (bild 3/pos. 7) i de härför avsedda öppningarna (bild 3). Fixera bygelfästena med säkringsskruvarna (bild 4/pos. 12)
S
Montera den undre skjutbygeln (se bild 5)
- Skjut den undre skjutbygeln (bild 5/pos. 6) över bygelfästet.
- Skruva samman rören med de bifogade skruvarna (bild 6/pos. 11).
Montera den övre skjutbygeln (se bild 6-8)
- Positionera den övre skjutbygeln (bild 1/pos. 5) så att hålen i den övre skjutbygeln stämmer överens med hålen i den undre skjutbygeln.
- Skruva samman rören med de bifogade skruvarna (bild 2/pos. 11).
- Fäst nätkabeln på skjutbyglarna med de bifogade kabelklämmorna (bild 7) så att utkastningsluckan kan öppnas och stängas utan svårigheter (bild 8/pos. 10).
Kontrollera att utkastningsluckan går lätt att öppna och stänga!
Ställa in vertikalskärningsdjupet (se bild 9)
Vertikalskärningsdjupet kan ställas in med inställningsreglaget på de båda framhjulen. Dra ut reglaget och vrid åt vänster eller höger till ett av lägena 0/1/II/III.
Se alltid till att samma vertikalskärningsdjup har ställts in på båda sidorna.
0 = Kör- eller transportläge
I = Vertikalskärningsdjup 3 mm
II = Vertikalskärningsdjup 7 mm
III = Vertikalskärningsdjup 9 mm
Strömanslutning
Maskinen kan anslutas till varje stickkontaktdosa för lampor med 230 volts växelström. Emellertid är bara en skyddskontakt-stickkontaktdosa tillåten, som måste vara utrustad med en ledningsskyddskoppling för 16A som säkring. Dessutom måste en läckströmsskyddskoppling (RCD) med max. 30 mA vara prekoordinerad!
Använd endast anslutningskablar som inte är skadade. Anslutningskabeln får inte vara hur lång som helst (max. 50 m) eftersom det annars fi nns risk för att elmotorns eff ekt reduceras. Maskinens anslutningskabel måste uppvisa en ledningsarea på 3 x 1,5 mm2. Isoleringen på maskinkablar till vertikalskärare skadas ofta.
Orsakerna kan bl a vara:
- Sprickor pga. av man har kört över ledningen
- Klämställen om kabeln har lagts under dörrar och fönster
• Sprickor pga. åldrad isolering
- Vikningar pga. olämplig montering eller dragning av kabeln
Maskinkablarna måste åtminstone vara av typ Typ H05RN-F och uppvisa tre ledare. Typbeteckningen måste vara tryckt på maskinkabeln. Köp endast märkta maskinkablar! Stickkontakterna och uttag på maskinkablar måste bestå av gummi och vara sköljtäta. Maskinkablarna får inte vara hur långa som helst. Längre maskinkablar kräver större lednings-area. Kontrollera regelbundet om maskinkablarna och skarvsladdarna har skadats. Se till att kablarna är strömlösa när du genomför denna kontroll. Linda av hela maskinkabeln. Kontrollera även om maskin-kabeln har vikts vid införingsöppningar till stickkon-taker och skarvuttag.
6. Användning
Anslut nätkabeln till brytaren (bild 10, pos. 1) och säkra kabeln med dragavlastningen (bild 10, pos. 2).
För att förhindra att maskinen startar oavsiktligt, är skjutbygeln (bild 11/pos. 5) utrustad med en in-kopplingsspärr (bild 11/pos. 2) som måste tryckas in innan reglaget (bild 11/pos. 1) kan tryckas in. Maskinen slås ifrån om du släpper reglaget. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på maskinen, måste du kontrollera att knivvalsen inte roterar och att maskinen har skilts åt från elnätet.
Fara! Öppna aldrig utkastningsluckan medan motorn kör. Den roterande knivvalsen kan förorsaka personskador. Fäst alltid utkastningsluckan noggrant. Luckan fälls tillbaka till stängt läge med en dragfjäder.
Beakta alltid avståndet mellan maskinens kåpa och dig själv som bestäms av styrstängernas längd. Var särskilt försiktig när du använder vertikalskäraren och ändrar körriktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profi lerade sulor samt långa byxor. Använd alltid vertikalskäraren i rät vinkel mot lutningen, gå alltså inte uppför eller nedför slänten.
S
Av säkerhetsskäl får du inte använda vertikalskäraren på slänter vars lutning överstiger 15 grader. Var särskilt försiktig när du går baklänges och när du drar vertikalskäraren. Risk för att du snavar!
Instruktioner för korrekt användning
Vi rekommenderar att du kör överlappande banor med maskinen.
För att du ska få ett fi nt arbetsresultat på gräsmattan måste du gå i så raka banor som möjligt. Se till att banorna där du har bearbetat gräsmattan överlappar varandra med ett par centimeter så att inga remsor står kvar.
Hur ofta gräsmattan behöver bearbetas avgörs av hur snabbt gräsmattan växer och hur pass hård jorden är.
Håll maskinens undersida ren och ta alltid bort jord- och gräsrester som har fastnat. Avlagringar som har fastnat gör det svårare att starta maskinen och försämrar arbetsresultatets kvalitet. På sluttningar måste du använda maskinen endast på tvären mot sluttningen. Slå alltid ifrån motorn innan du kontrollerar valsen.
Fara!
Valsen fortsätter att rotera ett par sekunder efter att motorn har slagits ifrån. Försök aldrig att stoppa valsen. Om den roterande valsen slår emot ett föremål medan du kör med maskinen, måste du slå ifrån maskinen och vänta till valsen har stannat helt. Kontrollera därefter valsens skick. Byt ut valsen om den har skadats (se punkt 8.4).
Lägg nätkabeln i slingor på marken framför stickuttaget. När du använder maskinen måste du utgå från stickuttaget eller kabeln och se till att maskinkabeln alltid ligger inom det område som du redan har bearbetat. I annat fall fi nns det risk för att du kör över kabeln med maskinen.
Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.
8. Rengöring, Underhåll och reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
8.1 Rengöra maskinen
- Håll skyddsanordningarna, ventilationsöppingarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
- Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning säpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.
8.2 Kolborstar
Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en behörig elinstallatör.
8.3 Underhåll
- En sliten eller skadad skärvals borde man låta bytas ut hos en auktoriserad fackman (se adressen på garantibeviset).
Se till att alla fästdetaljer (skruvar, muttrar osv.) alltid är spänt åtdragna, så att du kan arbeta tryggt med vertikalskäraren.
• Förvara din vertikalskärare i ett torrt utrymme. - För en lång livslängd bör alla skruvdelar samt hjulen och bultarna rengöras och därefter smörjas.
- Den regelbundna skötseln av vertikalskäraren säkrar inte bara dess hållbarhet och effektivitet, utan bidrar också till att din gräsmatta blir omsorgsfullt och enkelt vertikalskuren.
- I slutet av säsongen bör du utföra en allmän kontroll av vertikalskäraren och avlägsna alla rester som samlat sig på och i apparaten. Före varje säsongstart bör vertikalskärarens skick absolut kontrolleras. Vänd dig till vår auktoriserade serviceverkstad för reparationer av maskinen (se adressen på garantibeviset).
S
8.4 Byta ut knivvalsen
Av säkerhetsskäl rekommenderar vi att du låter en behörig fackman byta ut knivvalsen. (se adress i garantibeviset)
Bär arbetshandskar!
Använd endast en original-knivvals eftersom det annars fi nns risk för att vissa funktioner inte fungerar och att säkerheten inte kan garanteras.
8.5 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
- Maskintyp
• Maskinensartikel-nr.
• Maskinensident-nr. - Reservdelsnummer för erforderlig reservdel Hör efter med din Hornbach byggmarknad för aktuella priser och information.
Reservknivvals art.-nr.: 34.055.80
9. Felsökning
| Störning Möjliga orsaker Åtgärder | ||
| Motorn startar ej a) | Ingen ström i stickkontaktenb) Kabel defektc) Brytar- och kontatktenhet defektd) Anslutningarna vid motorn eller kondensatorn har lossnate) Kåpan tilltäppt | a) Kontrollera kabeln och säkringenb) kontrollerac) av kundtjänstverkstadd) av kundtjänstverkstade) Ändra ev. på arbetsdjupetRengör käpan så att valsen kan rotera fritt |
| Motorns prestanda avtar | a)Alltförhårdjordb) Kåpan tilltäpptc) Valsen kraftigt sliten | a)Korrigeraarbetsdjupetb) Rengör käpanc) Byt ut valsen |
| Dåligt vertikalskårningsresultat | a)Valsenärslitenb) Felaktigt arbetsdjup | a) Byt ut valsenb) Korrigera arbetsdjupet |
| Motorn kör, valsen roterar inte | a) Kuggremmen har gått av a) av kundtjänstverkstad | |
Viktig information! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som automatiskt kopplas in på nytt efter en kort avkylningspaus!
S
10. EG-Försäkran om överensstämmelse
Försäkran om överensstämmelse
ar att produkten som beskrivs
under Tekniska data :
Pattfield®
ERGO TOOLS
Elektrisk vertikalskärare PE-EV 1231
tillverkad för
Hornbach Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Tyskland
uppfyller bestämmelserna i följande direktiv
Maskindirektivet 2006/42/EC
Utomhusdirektiv 2000/14/EC
EMK-direktivet 2014/30/EU
RoHS 2011/65/EU
och i enlighet med följande tillämpliga standarder
EN 60335-1:2012+A11
EN 50636-2-92:2014
EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
Överensstämmelsen med direktivet för
utomhusutrustning bekräftas genom iakttagande av följande emissionsvärden:
Uppmätt Ijudeffektnivå: 94,02 dB (A)
Garanterad ljudeffektnivå: 99 dB (A)
ppa.
Andreas Jale
Andreas Back
Kvalitetskontrollchef, miljö & CSR
Befullmäktigad för sammanställning av tekniska underlag
Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshante-ras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa verktyg måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte slängas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.
Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.
Med förbehåll för tekniska ändringar.
