Archer TX20E - Scheda di rete / adattatore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di rete WiFi + Bluetooth interna
Marca	TP-Link
Modello	Archer TX20E
Interfaccia	PCI Express x1
Standard Wi-Fi	Wi-Fi 6 (802.11ax)
Bande di frequenza	2,4 GHz e 5 GHz
Velocità massima	Fino a 2402 Mbps su 5 GHz, 574 Mbps su 2,4 GHz
Bluetooth	Bluetooth 5.2
Antenne	2 antenne esterne rimovibili
Dimensioni (scheda)	Circa 120 x 60 x 20 mm
Peso	Circa 50 g
Alimentazione	Tramite lo slot PCI Express
Connettore USB interno	Sì, per il Bluetooth
Sistemi operativi supportati	Windows 11, 10, 8.1, 8, 7
Sicurezza wireless	WPA, WPA2, WPA3
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% senza condensa
Contenuto della confezione	Scheda adattatore, 2 antenne, cavo USB, staffa basso profilo, CD dei driver, guida all'installazione
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre all'acqua, al fuoco o a calore eccessivo. Non smontare.
Garanzia	Consultare il sito TP-Link per i dettagli

Domande frequenti - Archer TX20E TP-LINK

Come installare il driver della scheda Archer TX20E?

Inserire il CD fornito ed eseguire Autorun.exe. È anche possibile scaricare l'ultima versione del driver dal il sito TP-Link. Installare quindi i driver WiFi e Bluetooth seguendo le istruzioni a schermo.

Perché il mio computer non rileva la scheda?

Verificare che la scheda sia inserita correttamente in uno slot PCIe X1. Assicurarsi che il cavo USB per Bluetooth sia collegato a un connettore F_USB della scheda madre. Riavviare il computer dopo l'installazione.

Come connettere il mio dispositivo Bluetooth?

Attivare Bluetooth nelle impostazioni di Windows. Fare clic con il tasto destro sull'icona Bluetooth nella barra delle applicazioni, selezionare 'Aggiungi un dispositivo Bluetooth', quindi scegliere il proprio dispositivo e seguire le istruzioni di accoppiamento.

Quale velocità WiFi posso raggiungere con questa scheda?

La scheda supporta il WiFi 6 con velocità teoriche fino a 2402 Mbps su 5 GHz e 574 Mbps su 2,4 GHz. Le prestazioni reali dipendono dal router e dall'ambiente.

Posso usare questa scheda su un computer portatile?

No, l'Archer TX20E è progettata per computer desktop con uno slot PCIe X1 disponibile. Per un portatile, optare per un adattatore USB WiFi.

Come orientare le antenne per una migliore ricezione?

Posizionare le antenne in verticale per una copertura ottimale. Evitare ostacoli metallici tra le antenne e il router. È possibile regolare l'angolazione per migliorare il segnale.

Cosa fare se il Bluetooth non funziona dopo l'installazione?

Verificare che il driver Bluetooth sia installato. Andare in Gestione dispositivi, sotto 'Bluetooth', disabilitare qualsiasi adattatore Bluetooth esistente (integrato). Riavviare e riattivare Bluetooth in Windows.

Questa scheda è compatibile con Windows 11?

Sì, l'Archer TX20E è compatibile con Windows 11, 10, 8.1, 8 e 7. Scaricare i driver specifici per il proprio sistema dal sito TP-Link se necessario.

Come risolvere una connessione WiFi instabile?

Aggiornare i driver. Verificare che le antenne siano ben fissate. Provare a cambiare canale WiFi nelle impostazioni del router. Allontanare la scheda da fonti di interferenza come i forni a microonde.

Posso sostituire le antenne con antenne più potenti?

Sì, le antenne sono rimovibili e utilizzano un connettore RP-SMA standard. È possibile sostituirle con antenne compatibili per migliorare la portata.

MANUALE UTENTE Archer TX20E TP-LINK

Se prevedi di utilizzare il Bluetooth e disponi già di dispositivi Bluetooth collegati, vai al passaggio 1, altrimenti vai al passaggio 2.

1 Disabilita Bluetooth

a. Fai clic con il tasto destro del mouse su Start e seleziona Gestione Dispositivi.
b. Espandi il nodo Bluetooth per trovare il dispositivo Bluetooth esistente.
c. Fai clic con il tasto destro del mouse sul dispositivo Bluetooth esistente e seleziona Disabilita.

Nota: Assicurati di aver disabilitato tutti i dispositivi Bluetooth esistenti (sia integrati che di terze parti).

Gestione Dispositivi Bluetooth Adattatore Bluetooth Esistente Disabilita

2 Connessione computer

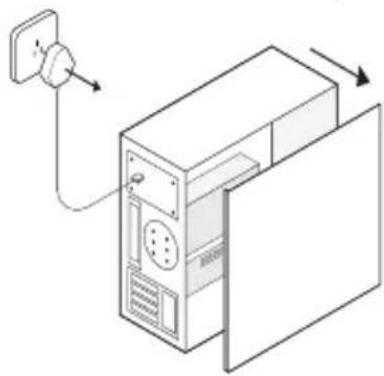

a. Spegnete il computer, scollegate il cavo di alimentazione e rimuovete il pannello del case.

b. Collegiate il cavo usb che viene fornito con la scheda di rete.

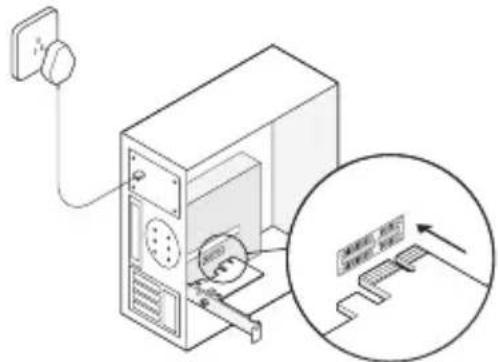

c. Individuate uno slot PCIE X1 libero e inseriteci la scheda di rete.

Nota:

Se la staffa non è adeguata per il vostro computer, sostituitela con la staffa low-profile.

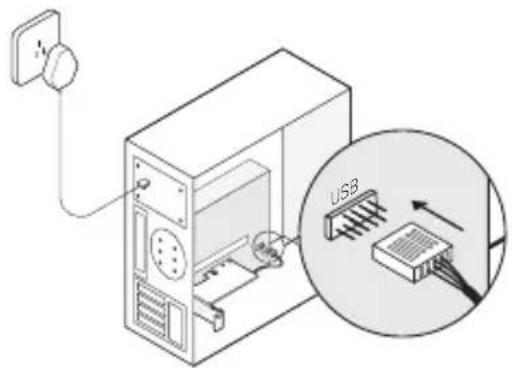

d. Individuate un conettore F_USB libero e collegateci il cavo usb.

e. Collegiate l'antenna (o le antenne) alla scheda di rete.

Nota:

Per migliorare le prestazioni, assicuratevi che non vi siano ostacoli tra la antenne e il router.

f. Riposizionate il pannello del case, collegate il cavo di alimentazione e accendete il computer.

3 Installazione Drivers

a. Inserite il CD e lanciate Autorun.exe.

Nota:

potete verificare se vi sono driver aggiornati

e scaricarli nella seguente pagina web:

b. Installazione Driver Wi-Fi e Bluetooth.

- Wi-Fi: fate clic su e seguite le istruzioni a schermo per completare l'installazione Wi-Fi.

Italiano

- Bluetooth: fate clic su e seguite le istruzioni a schermo per completare l'installazione Bluetooth.

4 Connessione ad una rete Wireless

a. Selezionate l'icona della rete (o) nella barra delle applicazioni.

b. Selezionate la rete Wi-Fi cui volete collegarvi, fate clic su Connetti e, quando richiesto, immettete la password.

5 Accoppiamento Dispositivi Bluetooth

a. Fate clic col tasto destro del mouse sull'icona (Bluetooth) presente nella barra delle applicazioni. Se l'icona non dovesse essere presente, attivate il Bluetooth nelle impostazioni del vostro PC.

b. Selezionate Aggiungi un Dispositivo Bluetooth oppure Aggiungi un Dispositivo per rilevare i dispositivi disponibili.

c. Selezionate nella lista il dispositivo Bluetooth che volete collegare e seguite le istruzioni a schermo per completare l'accoppiamento.

Nota:

Assicuratevi che il bluetooth del vostro dispositivo sia attivo e visibile da parte degli altri dispositivi.

Antes de Começar:

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/53/EU, 2011/65/EU e (EU)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.

Português

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
• Non provare a smontare, riparare o modificare il dispositivo. Se vi serve assistenza, contattateci.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Raccolta differenziata

Tipologia di imballaggio		Codice materiale
Scatola	Carta	PAP 21/PAP 20
Busta di Plastica	Plastica	PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino	Carta	PAP 22/PAP 20
Plastica Espansa	Plastica	7 EVA/LDPE 4
Guscio di Plastica	Plastica	PS 6/PVC 3
Pellicola Plastica	Plastica	LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
