Archer TXE72E - Scheda di rete / adattatore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di rete wireless PCIe
Marca	TP-Link
Modello	Archer TXE72E
Standard Wi-Fi	Wi-Fi 6 (802.11ax) doppia banda 2,4 GHz e 5 GHz
Velocità massima	Fino a 2402 Mbps su 5 GHz, 574 Mbps su 2,4 GHz
Interfaccia	PCI Express X1
Bluetooth	Bluetooth 5.2
Antenne	2 antenne esterne rimovibili
Sicurezza wireless	WPA3, WPA2, WPA
Sistemi operativi supportati	Windows 10/11 (64 bit)
Dimensioni (scheda)	120 x 80 x 20 mm
Peso (scheda)	50 g
Alimentazione	Tramite slot PCIe
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 90 % UR (senza condensa)
Contenuto della confezione	Adattatore, 2 antenne, cavo USB, CD dei driver, staffa di montaggio, guida rapida all'installazione
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Tenere lontano da acqua e fuoco. Non smontare, riparare o modificare.
Parti di ricambio e riparabilità	Antenne e cavo USB sostituibili. Scheda non riparabile dall'utente.
Garanzia	Consultare il sito TP-Link per le condizioni.

Domande frequenti - Archer TXE72E TP-LINK

Come installare l'adattatore TP-Link Archer TXE72E ?

Spegni il PC, scollega l'alimentazione, apri il case. Inserisci la scheda in uno slot PCIe X1, collega il cavo USB a un connettore F_USB, fissa le antenne, richiudi il case. Accendi il PC e installa i driver dal CD o dal sito TP-Link.

L'adattatore è compatibile con Windows 10 ?

Sì, è compatibile con Windows 10 e Windows 11 (64 bit). Scarica gli ultimi driver dal sito TP-Link se necessario.

Come collegare l'adattatore a una rete Wi-Fi ?

Dopo l'installazione dei driver, fai clic sull'icona di rete nella barra delle applicazioni, seleziona la tua rete Wi-Fi, fai clic su Connetti e inserisci la password.

Come accoppiare un dispositivo Bluetooth ?

Assicurati che il Bluetooth sia attivato. Fai clic destro sull'icona Bluetooth nella barra delle applicazioni, seleziona Aggiungi un dispositivo Bluetooth, scegli il tuo dispositivo e segui le istruzioni.

Cosa fare se il Bluetooth non funziona dopo l'installazione ?

Verifica che i driver Bluetooth siano installati. Vai in Gestione dispositivi, disattiva qualsiasi adattatore Bluetooth esistente (integrato o di terze parti) e riavvia. Assicurati che il Bluetooth sia attivato nelle impostazioni di Windows.

Posso usare questa scheda su un computer preassemblato ?

Sì, a condizione che abbia uno slot PCIe X1 libero e un connettore F_USB sulla scheda madre. Verifica la compatibilità del tuo case.

Qual è la velocità massima di questa scheda ?

La scheda offre fino a 2402 Mbps sulla banda 5 GHz e 574 Mbps sulla banda 2,4 GHz, a seconda delle condizioni della rete.

Come aggiornare i driver ?

Scarica gli ultimi driver dal sito TP-Link: https://www.tp-link.com/it/support/download/ . Esegui il file di installazione e segui le istruzioni.

L'adattatore supporta il Wi-Fi 6E ?

No, questo modello è un adattatore Wi-Fi 6 a doppia banda (2,4 GHz e 5 GHz). Non supporta la banda 6 GHz.

Cosa fare se la scheda non viene rilevata ?

Verifica che la scheda sia inserita correttamente nello slot PCIe e che il cavo USB sia collegato al connettore F_USB. Prova un altro slot PCIe se possibile. Aggiorna i driver o contatta il supporto TP-Link.

MANUALE UTENTE Archer TXE72E TP-LINK

Se prevedi di utilizzare il Bluetooth e disponi già di dispositivi Bluetooth collegati, vai al passaggio 1, altrimenti vai al passaggio 2.

1 Disabilita Bluetooth

a. Fai clic con il tasto destro del mouse su Start e seleziona Gestione Dispositivi.
b. Espandi il nodo Bluetooth per trovare il dispositivo Bluetooth esistente.
c. Fai clic con il tasto destro del mouse sul dispositivo Bluetooth esistente e seleziona Disabilita.

Nota: Assicurati di aver disabilitato tutti i dispositivi Bluetooth esistenti (sia integrati che di terze parti).

Gestione Dispositivi Bluetooth Adattatore Bluetooth Esistente Disabilita

2 Connessione computer

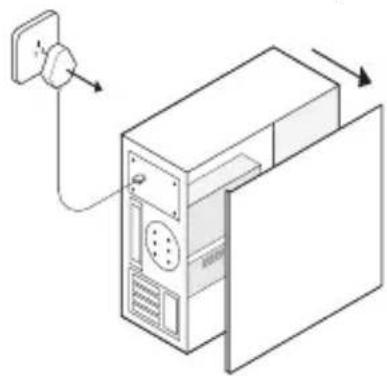

a. Spegnete il computer, scollegate il cavo di alimentazione e rimuovete il pannello del case.

b. Collegiate il cavo usb che viene fornito con la scheda di rete.

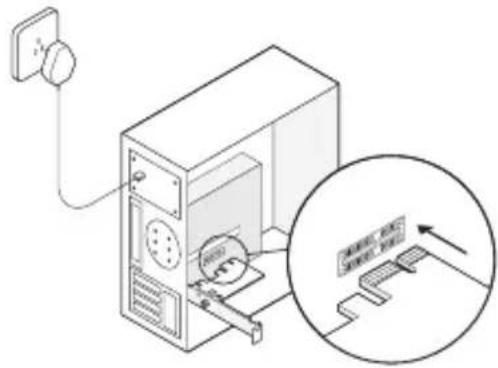

c. Individuate uno slot PCIE X1 libero e inseriteci la scheda di rete.

Nota:

Se la staffa non è adeguata per il vostro computer, sostituitela con la staffa low-profile.

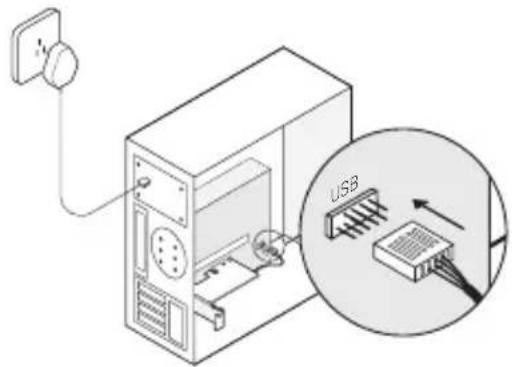

d. Individuate un conettore F_USB libero e collegateci il cavo usb.

e. Collegiate l'antenna (o le antenne) alla scheda di rete.

Nota:

Per migliorare le prestazioni, assicuratevi che non vi siano ostacoli tra la antenne e il router.

f. Riposizionate il pannello del case, collegate il cavo di alimentazione e accendete il computer.

3 Installazione Drivers

a. Inserite il CD e lanciate Autorun.exe.

Nota:

potete verificare se vi sono driver aggiornati

e scaricarli nella seguente pagina web:

b. Installazione Driver Wi-Fi e Bluetooth.

- Wi-Fi: fate clic su e seguite le istruzioni a schermo per completare l'installazione Wi-Fi.

Italiano

- Bluetooth: fate clic su e seguite le istruzioni a schermo per completare l'installazione Bluetooth.

4 Connessione ad una rete Wireless

a. Selezionate l'icona della rete (10) nella barra delle applicazioni.

b. Selezionate la rete Wi-Fi cui volete collegarvi, fate clic su Connetti e, quando richiesto, immettete la password.

5 Accoppiamento Dispositivi Bluetooth

a. Fate clic col tasto destro del mouse sull'icona (Bluetooth) presente nella barra delle applicazioni. Se l'icona non dovesse essere presente, attivate il Bluetooth nelle impostazioni del vostro PC.

b. Selezionate Aggiungi un Dispositivo Bluetooth oppure Aggiungi un Dispositivo per rilevare i dispositivi disponibili.

c. Selezionate nella lista il dispositivo Bluetooth che volete collegare e seguite le istruzioni a schermo per completare l'accoppiamento.

Nota: Assicuratevi che il bluetooth del vostro dispositivo sia attivo e visibile da parte degli altri dispositivi.

Antes de Começar:

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/53/EU, 2011/65/EU e (EU)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.

Português

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
• Non provare a smontare, riparare o modificare il dispositivo. Se vi serve assistenza, contattateci.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Raccolta differenziata

Tipologia di imballaggio		Codice materiale
Scatola	Carta	PAP 21/PAP 20
Busta di Plastica	Plastica	PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino	Carta	PAP 22/PAP 20
Plastica Espansa	Plastica	7 EVA/LDPE 4
Guscio di Plastica	Plastica	PS 6/PVC 3
Pellicola Plastica	Plastica	LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
