Tipo di prodotto	Scheda di rete / adattatore PCI Express
Modello	Archer TXE75E
Marca	TP-Link
Standard WiFi	WiFi 6 (802.11ax), retrocompatibile 802.11a/b/g/n/ac
Bande di frequenza	2,4 GHz e 5 GHz
Velocità teorica massima	Fino a 2402 Mbps su 5 GHz, 574 Mbps su 2,4 GHz
Versione Bluetooth	Bluetooth 5.2
Interfaccia host	PCI Express x1, USB 2.0 (per Bluetooth)
Antenne	2 antenne esterne rimovibili
Dimensioni (circa)	121 mm x 22 mm x 120 mm (con supporto standard)
Peso (circa)	80 g
Sicurezza wireless	WPA / WPA2 / WPA3, WPS
Sistemi operativi supportati	Windows 10, Windows 11 (32/64 bit)
Temperatura operativa	0°C a 40°C
Umidità operativa	10% a 90% (senza condensa)
Contenuto della confezione	Scheda Archer TXE75E, 2 antenne, cavo USB, supporto a basso profilo, CD dei driver, guida di installazione rapida
Manutenzione e pulizia	Spegnere il computer, utilizzare un panno asciutto e morbido per pulire la scheda. Non usare solventi.
Sicurezza	Tenere lontano da acqua, fuoco e umidità. Non smontare. Non utilizzare in aree dove le comunicazioni wireless sono vietate.
Ricambi e riparabilità	Le antenne e il supporto a basso profilo sono sostituibili. Per qualsiasi altra riparazione, contattare il supporto TP-Link.
Garanzia	Garanzia del produttore (consultare la confezione per la durata)

Domande frequenti - Archer TXE75E TP-LINK

Come installare il driver WiFi dell'Archer TXE75E?

Inserire il CD fornito ed eseguire Autorun.exe. Si può anche scaricare l'ultima versione dal sito TP-Link. Seguire le istruzioni sullo schermo per installare i driver WiFi e Bluetooth.

La scheda non viene rilevata da Windows. Cosa fare?

Verificare che la scheda sia inserita correttamente nello slot PCIe x1 e che il cavo USB sia collegato al connettore F_USB. Riavviare il computer. Se il problema persiste, provare un altro slot PCIe.

Come attivare il Bluetooth dopo l'installazione?

Assicurarsi che il driver Bluetooth sia installato. Fare clic sull'icona Bluetooth nella barra delle applicazioni o andare su Impostazioni > Bluetooth e altri dispositivi per attivarlo.

Quali sistemi operativi sono compatibili?

L'Archer TXE75E è compatibile con Windows 10 e Windows 11 nelle versioni 32 e 64 bit. I driver per altri sistemi operativi non sono forniti.

Come accoppiare un dispositivo Bluetooth?

Attivare il Bluetooth sul PC e sul dispositivo. Fare clic sull'icona Bluetooth nella barra delle applicazioni, scegliere Aggiungi un dispositivo Bluetooth, selezionare il dispositivo nell'elenco e seguire le istruzioni.

Cosa fare se il WiFi è lento o instabile?

Posizionare le antenne in modo libero, orientarle verso il router. Tenere la scheda lontana da fonti di interferenza (microonde, ecc.). Aggiornare i driver. Verificare di utilizzare la banda 5 GHz per prestazioni migliori.

Posso usare questa scheda su un computer portatile?

No, l'Archer TXE75E è una scheda PCIe interna progettata per computer desktop. Per un portatile, utilizzare un adattatore USB WiFi.

Come disattivare il vecchio adattatore WiFi integrato?

Andare in Gestione dispositivi, espandere la sezione Schede di rete, fare clic destro sul vecchio adattatore e selezionare Disattiva.

La scheda si surriscalda?

Un leggero calore è normale durante il funzionamento. Assicurarsi che il case del computer sia ben ventilato. Se la temperatura diventa eccessiva, verificare che il dissipatore di calore della scheda sia posizionato correttamente.

Dove trovare la dichiarazione CE di conformità?

La dichiarazione CE di conformità è disponibile sul sito TP-Link all'indirizzo https://www.tp-link.com/en/support/ce/.

MANUALE UTENTE Archer TXE75E TP-LINK

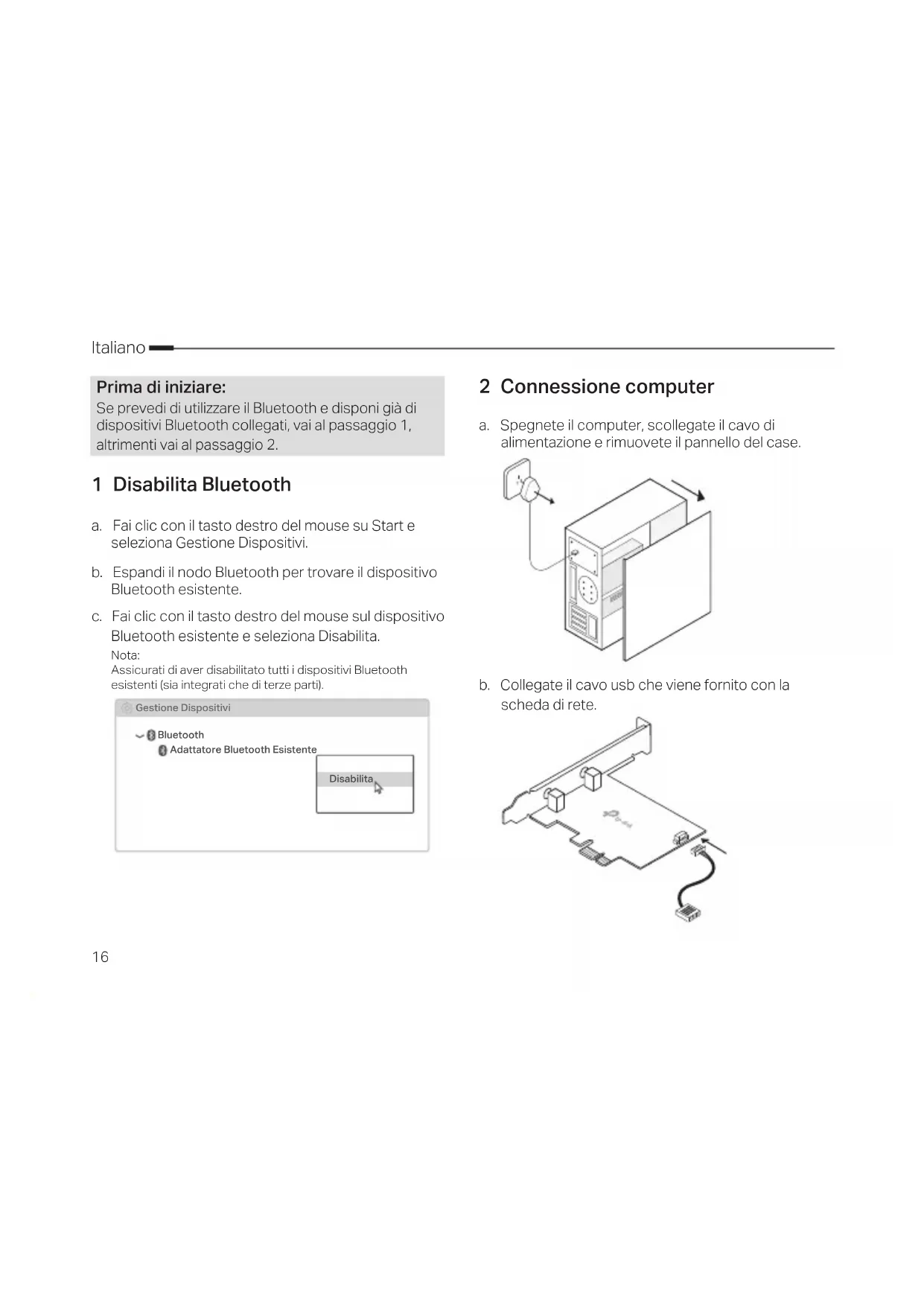

Se prevedi di utilizzare il Bluetooth e disponi già di dispositivi Bluetooth collegati, vai al passaggio 1, altrimenti vai al passaggio 2.

1 Disabilita Bluetooth

a. Fai clic con il tasto destro del mouse su Start e seleziona Gestione Dispositivi. b. Espandi il nodo Bluetooth per trovare il dispositivo Bluetooth esistente. c. Fai clic con il tasto destro del mouse sul dispositivo Bluetooth esistente e seleziona Disabilita.

Nota: Assicurati di aver disabilitato tutti i dispositivi Bluetooth esistenti (sia integrati che di terze parti).

2 Connessione computer

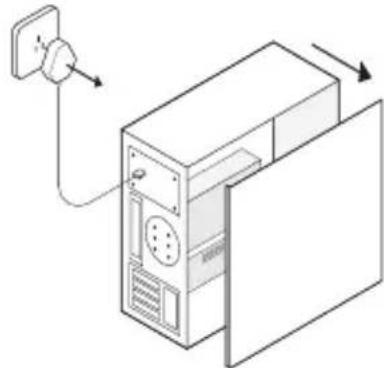

a. Spegnete il computer, scollegate il cavo di alimentazione e rimuovete il pannello del case.

b. Collegate il cavo USB che viene fornito con la scheda di rete.

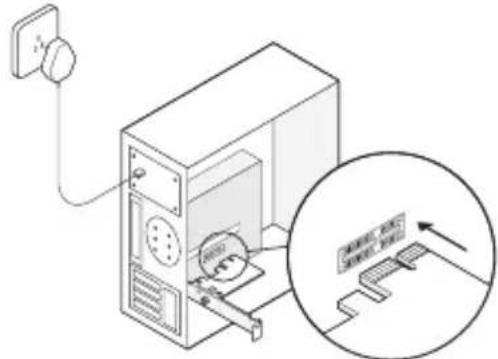

c. Individuate uno slot PCIE X1 libero e inseriteci la scheda di rete.

Nota:

Se la staffa non è adeguata per il vostro computer, sostituitela con la staffa low-profile.

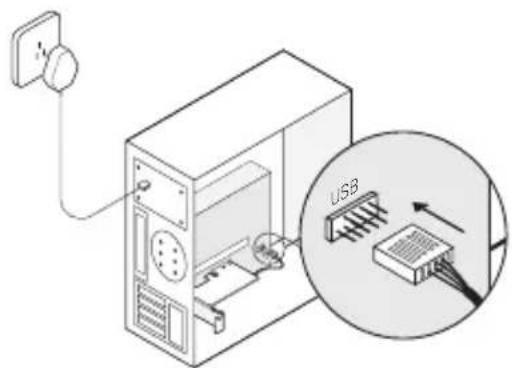

d. Individuate un connettore F_USB libero e collegateci il cavo USB.

e. Collegate l'antenna (o le antenne) alla scheda di rete.

Nota:

Per migliorare le prestazioni, assicuratevi che non vi siano ostacoli tra l'antenna e il router.

f. Riposizionate il pannello del case, collegate il cavo di alimentazione e accendete il computer.

3 Installazione Drivers

a. Inserite il CD e lanciate Autorun.exe.

Nota:

potete verificare se vi sono driver aggiornati

e scaricarli nella seguente pagina web:

b. Installazione Driver Wi-Fi e Bluetooth.

• Wi-Fi: Fate clic su e seguite le istruzioni a schermo per completare l'installazione Wi-Fi.

Italiano

• Bluetooth: fate clic su e seguite le istruzioni a schermo per completare l'installazione Bluetooth.

4 Connessione ad una rete Wireless

a. Selezionate l'icona della rete e la barra delle applicazioni. b. Selezionate la rete Wi-Fi cui volete collegarvi, fate clic su Connetti e, quando richiesto, immettete la password.

5 Accoppiamento Dispositivi Bluetooth

a. Fate clic col tasto destro del mouse sull'icona (Bluetooth) presente nella barra delle applicazioni. Se l'icona non dovesse essere presente, attivate il Bluetooth nelle impostazioni del vostro PC.

b. Selezionate Aggiungi un Dispositivo Bluetooth oppure Aggiungi un Dispositivo per rilevare i dispositivi disponibili. c. Selezionate nella lista il dispositivo Bluetooth che volete collegare e seguite le istruzioni a schermo per completare l'accoppiamento.

Nota:

Assicuratevi che il bluetooth del vostro dispositivo sia attivo e visibile da parte degli altri dispositivi.

Prima di iniziare:

TP-Link dichiara che questo dispositivo è conforme ai requisiti fondamentali e alle altre disposizioni delle direttive 2014/53/EU, 2011/65/EU e (EU)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi. Non provate a smontare, riparare o modificare il dispositivo. Se avete bisogno di assistenza, contattateci.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se si usa in modo improprio il dispositivo. Utilizzate il prodotto con cura e lo fate funzionare a vostro rischio.

Raccolta differenziata

Tipologia di imballaggio		Codice materiale
Scatola	Carta	PAP 21/PAP 20
Busta di Plastica	Plastica	PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino	Carta	PAP 22/PAP 20
Plastica Espansa	Plastica	7 EVA/LDPE 4
Guscio di Plastica	Plastica	PS 6/PVC 3
Pellicola Plastica	Plastica	LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

• Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative al periodo di garanzia, alle policy e alle procedure, visitate il sito https://www.tp-link.com/it/support. LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.

Solo per i prodotti del marchio TP-Link. Per informazioni sul periodo di garanzia, le politiche e le procedure, visitare https://www.tp-link.com/pt/support QUESTA GARANZIA LE CONFERISCE DIRITTI LEGALI SPECIFICI E POTREBBE AVERE ALTRI DIRITTI CHE VARIANO DA STATO A STATO (O DA PAESE A PAESE O DA PROVINCIA A PROVINCIA).

NEI LIMITI CONSENTITI DALLA LEGGE LOCALE, QUESTA GARANZIA E I RIMEDI PREVISTI SONO ESCLUSIVI E SOSTITUISCONO TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.
