Archer TXE75E - Carte réseau / adaptateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau / adaptateur PCI Express
Modèle	Archer TXE75E
Marque	TP-Link
Normes WiFi	WiFi 6 (802.11ax), rétrocompatible 802.11a/b/g/n/ac
Bandes de fréquence	2,4 GHz et 5 GHz
Débit théorique maximal	Jusqu'à 2402 Mbps sur 5 GHz, 574 Mbps sur 2,4 GHz
Version Bluetooth	Bluetooth 5.2
Interface hôte	PCI Express x1, USB 2.0 (pour Bluetooth)
Antennes	2 antennes externes amovibles
Dimensions (approx.)	121 mm x 22 mm x 120 mm (avec support standard)
Poids (approx.)	80 g
Sécurité sans fil	WPA / WPA2 / WPA3, WPS
Systèmes d'exploitation supportés	Windows 10, Windows 11 (32/64 bits)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Contenu de l'emballage	Carte Archer TXE75E, 2 antennes, câble USB, support bas profil, CD de pilotes, guide d'installation rapide
Entretien et nettoyage	Débrancher l'ordinateur, utiliser un chiffon sec et doux pour nettoyer la carte. Ne pas utiliser de solvants.
Sécurité	Éloigner de l'eau, du feu et de l'humidité. Ne pas démonter. Ne pas utiliser dans des zones où les communications sans fil sont interdites.
Pièces détachées et réparabilité	Les antennes et le support bas profil sont remplaçables. Pour toute autre réparation, contacter le support TP-Link.
Garantie	Garantie constructeur (consulter l'emballage pour la durée)

FOIRE AUX QUESTIONS - Archer TXE75E TP-LINK

Comment installer le pilote WiFi de l'Archer TXE75E ?

Insérez le CD fourni et exécutez Autorun.exe. Vous pouvez aussi télécharger la dernière version depuis le site TP-Link. Suivez les instructions à l'écran pour installer les pilotes WiFi et Bluetooth.

La carte n'est pas détectée par Windows. Que faire ?

Vérifiez que la carte est bien insérée dans le slot PCIe x1 et que le câble USB est connecté au connecteur F_USB. Redémarrez l'ordinateur. Si le problème persiste, essayez un autre slot PCIe.

Comment activer le Bluetooth après installation ?

Assurez-vous que le pilote Bluetooth est installé. Cliquez sur l'icône Bluetooth dans la barre des tâches ou allez dans Paramètres > Bluetooth et autres périphériques pour l'activer.

Quels systèmes d'exploitation sont compatibles ?

L'Archer TXE75E est compatible avec Windows 10 et Windows 11 en versions 32 et 64 bits. Les pilotes pour d'autres OS ne sont pas fournis.

Comment coupler un périphérique Bluetooth ?

Activez le Bluetooth sur votre PC et sur le périphérique. Cliquez sur l'icône Bluetooth dans la barre des tâches, choisissez Ajouter un appareil Bluetooth, sélectionnez votre périphérique dans la liste et suivez les instructions.

Que faire si le WiFi est lent ou instable ?

Placez les antennes de manière dégagée, orientez-les vers le routeur. Éloignez la carte des sources d'interférences (micro-ondes, etc.). Mettez à jour les pilotes. Vérifiez que vous utilisez la bande 5 GHz pour de meilleures performances.

Puis-je utiliser cette carte sur un ordinateur portable ?

Non, l'Archer TXE75E est une carte PCIe interne conçue pour les ordinateurs de bureau. Pour un portable, utilisez un adaptateur USB WiFi.

Comment désactiver l'ancien adaptateur WiFi intégré ?

Allez dans le Gestionnaire de périphériques, développez la section Cartes réseau, faites un clic droit sur l'ancien adaptateur et sélectionnez Désactiver.

La carte chauffe-t-elle ?

Une légère chaleur est normale en fonctionnement. Assurez-vous que le boîtier de l'ordinateur est bien ventilé. Si la température devient excessive, vérifiez que le dissipateur thermique de la carte est correctement en place.

Où trouver la déclaration CE de conformité ?

La déclaration CE de conformité est disponible sur le site TP-Link à l'adresse https://www.tp-link.com/en/support/ce/.

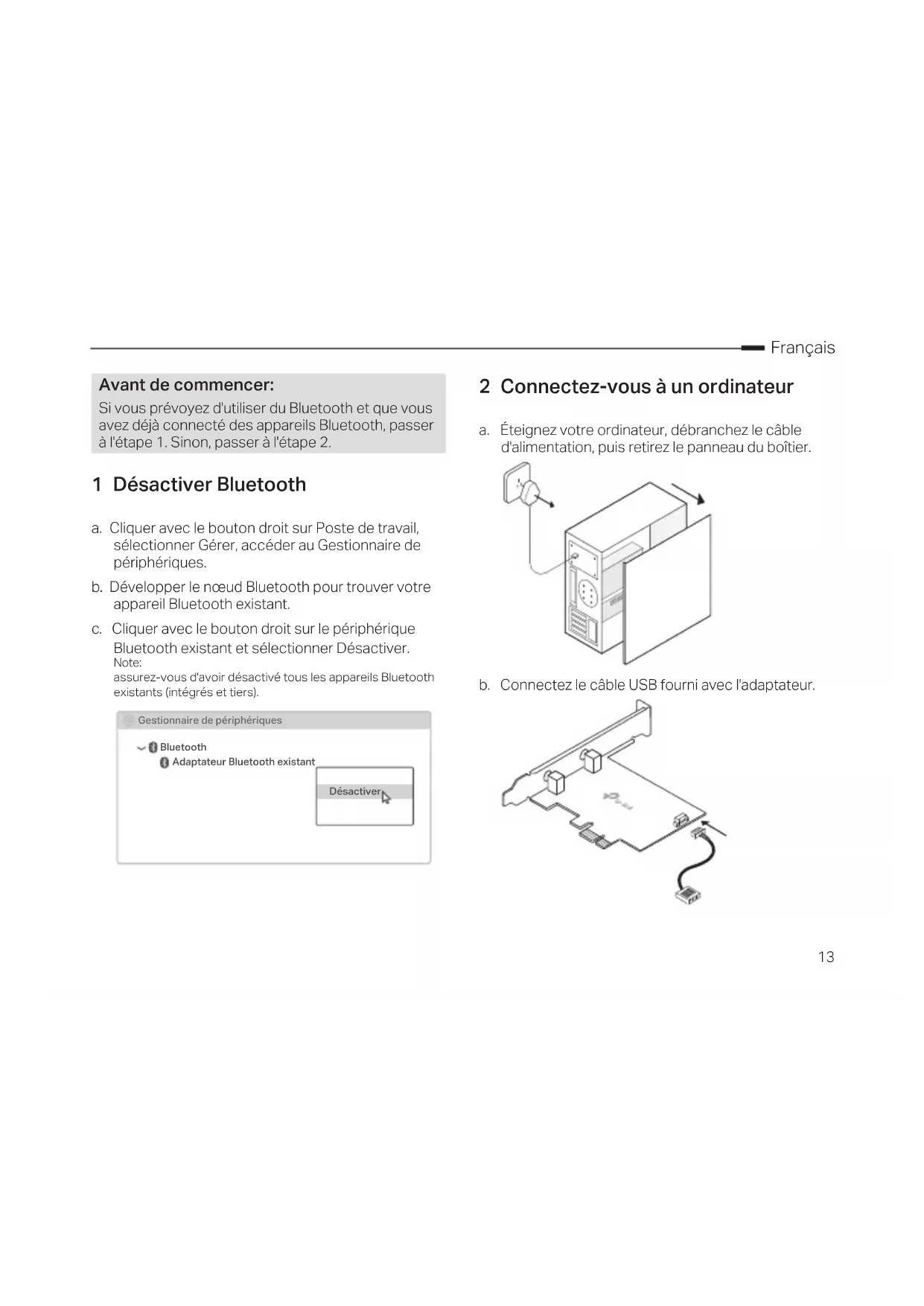

MODE D'EMPLOI Archer TXE75E TP-LINK

Si vous prévoyez d'utiliser du Bluetooth et que vous avez déjà connecté des appareils Bluetooth, passez à l'objet 1. Sinon, passez à l'objet 2.

1 Désactiver Bluetooth

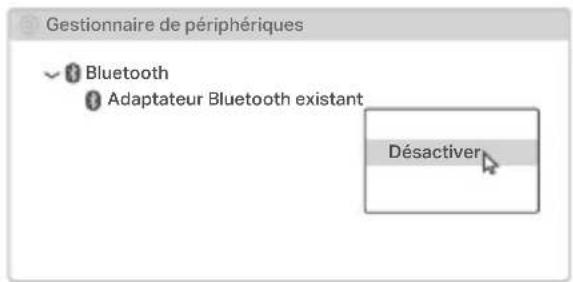

a. Cliquez avec le bouton droit sur Poste de travail, sélectionnez Gérer, accédez au Gestionnaire de périphériques. b. Développez le nœud Bluetooth pour trouver votre appareil Bluetooth existant. c. Cliquez avec le bouton droit sur le périphérique Bluetooth existant et sélectionnez Désactiver. Note : assurez-vous d'avoir désactivé tous les appareils Bluetooth existants (intégrés et tiers).

2 Connectez-vous à un ordinateur

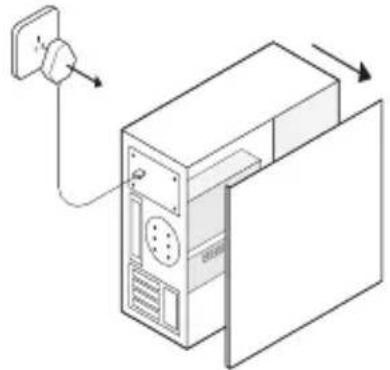

a. Éteignez votre ordinateur, débranchez le câble d'alimentation, puis retirez le panneau du boîtier.

b. Connectez le câble USB fourni avec l'adaptateur.

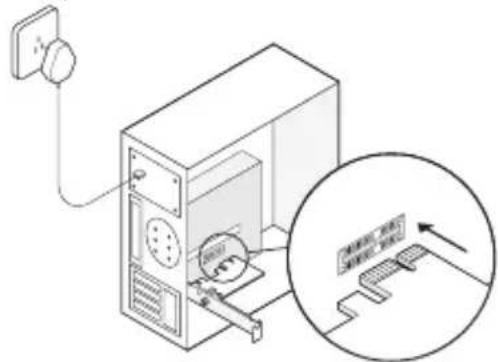

c. Recherchez un emplacement PCIE X1 disponible et insérez l'adaptateur avec précaution.

Remarque :

Si le support ne convient pas à votre ordinateur, retirez-le de la carte de l'adaptateur et remplacez-le par le support extra-plat.

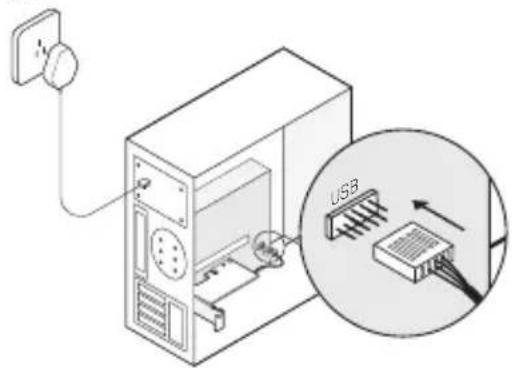

d. Localisez un connecteur F_USB disponible et branchez soigneusement le câble USB dans celui-ci.

e. Connectez la ou les antennes à l'adaptateur.

Remarque :

Pour optimiser les performances, assurez-vous que le chemin entre les antennes et votre routeur est libre.

f. Replacez le panneau du boîtier, branchez le câble d'alimentation et allumez votre ordinateur.

3 Installer les pilotes

a. Insérez le CD et exécutez le fichier Autorun.exe.

Remarque :

Vous pouvez également vérifier si une nouvelle version est disponible et télécharger le pilote à l'adresse https://www.tp-link.com/fr/support/download/

b. Installez les pilotes WiFi et Bluetooth.

• Wi-Fi : cliquez sur et suivez les instructions à l'écran pour terminer l'installation du WiFi.
• Bluetooth : cliquez sur et suivez les instructions

à l'écran pour terminer l'installation de Bluetooth.

4 Rejoignez un réseau WiFi

a. Cliquez sur l'icône de réseau (ou) dans la barre des tâches. b. Sélectionnez votre réseau WiFi, cliquez sur Connecter et entrez le mot de passe lorsque vous y êtes invité.

5 Appairez avec des périphériques Bluetooth

a. Cliquez avec le bouton droit sur (icône Bluetooth) dans la barre des tâches. S'il ne s'affiche pas, activez d'abord Bluetooth dans les paramètres de votre ordinateur.

b. Sélectionnez Ajouter un appareil Bluetooth ou Ajouter un périphérique pour rechercher les périphériques disponibles. c. Sélectionnez votre périphérique Bluetooth dans la liste et suivez les instructions à l'écran pour terminer le couplage.

Remarque : assurez-vous que le Bluetooth de votre appareil est activé et détectable.

Avant de commencer :

TP-Link déclare par la présente que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2011/65/UE et (UE) 2015/863.

La déclaration CE de conformité originale peut être consultée à l'adresse https://www.tp-link.com/en/support/ce/.

• Maintenez l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud. N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'un service, veuillez nous contacter.
• N'utilisez pas l'appareil dans les zones où les communications sans fil sont interdites.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons pas garantir qu'aucun accident ou dommage ne se produira en raison d'une utilisation incorrecte de l'appareil. Merci d'utiliser cet appareil avec précaution ; le non-respect des consignes de sécurité est à vos risques et périls.

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT, D'UN PAYS OU D'UNE PROVINCE À UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRE GARANTIE, RECOURS ET CONDITION.

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage d'origine, contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et conformément aux prescriptions de TP-Link, pour une durée inscrite sur l'emballage du produit, à compter de la date d'achat par l'utilisateur final.
