TL-POE4824G - Carte réseau / adaptateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE+ 24 ports
Marque	TP-Link
Modèle	TL-POE4824G
Catégorie	Carte réseau / adaptateur
Dimensions (L × P × H)	440 mm × 200 mm × 44 mm
Poids	3,2 kg
Alimentation	AC 100-240 V, 50/60 Hz, 250 W
Fonctions principales	24 ports Ethernet 10/100/1000 Mbps avec PoE+ (IEEE 802.3af/at), budget PoE total 250 W, gestion de base (VLAN, QoS, IGMP snooping)
Nombre de ports	24 ports RJ-45
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à l'eau ou à une humidité excessive ; assurer une ventilation adéquate ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente TP-Link
Informations générales	Garantie 2 ans ; compatible avec les normes IEEE 802.3 ; utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - TL-POE4824G TP-LINK

Comment brancher le commutateur TL-POE4824G ?

Connectez l'adaptateur secteur à la prise d'alimentation du commutateur. Utilisez des câbles Ethernet pour relier vos équipements (caméras, points d'accès) aux ports PoE. Le commutateur détecte automatiquement les périphériques compatibles PoE.

Quel est le budget PoE total de ce modèle ?

Le budget PoE total est de 250 W, réparti sur les 24 ports. Chaque port peut fournir jusqu'à 30 W (PoE+).

Comment réinitialiser le commutateur ?

Appuyez sur le bouton Reset à l'avant de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez pour rétablir les paramètres d'usine.

Le commutateur est-il compatible avec les normes PoE ?

Oui, il est compatible IEEE 802.3af (PoE) et IEEE 802.3at (PoE+), permettant d'alimenter une large gamme de périphériques.

Puis-je utiliser des câbles Ethernet non blindés ?

Oui, des câbles UTP (non blindés) de catégorie 5e ou supérieure sont recommandés pour des performances optimales.

Comment vérifier l'état du PoE sur un port ?

Le voyant LED correspondant à chaque port indique l'état : vert fixe si l'alimentation est active, orange si le périphérique n'est pas compatible ou s'il y a un défaut.

Le commutateur peut-il être monté en rack ?

Oui, il est conçu pour un montage en rack 19 pouces. Des supports de montage sont inclus dans l'emballage.

Quelle est la consommation électrique maximale ?

La consommation maximale est d'environ 250 W (incluant la puissance PoE délivrée).

Comment installer le commutateur sans gestion ?

Ce modèle est un commutateur non géré. Branchez simplement les câbles, il fonctionne automatiquement sans configuration.

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez que le câble est bien connecté et que le périphérique est compatible PoE. Essayez un autre port. Si le problème persiste, contactez le support TP-Link.

MODE D'EMPLOI TL-POE4824G TP-LINK

Guide d'installation

Adaptateur PoE passif

TL-POE2412G/TL-POE4824G

Pour le support technique et d'autres informations, veuillez visiter https://www.tp-link.com/support, ou scannez simplement le code QR

7106508124 REV1.0.2

Contenu de l'emballage : adaptateur PoE passif, cordon d'alimentation, kits de montage mural

Remarque : Le TL-POE2412G est utilisé comme exemple dans ce guide. D'autres modèles peuvent différer en apparence.

Connexion

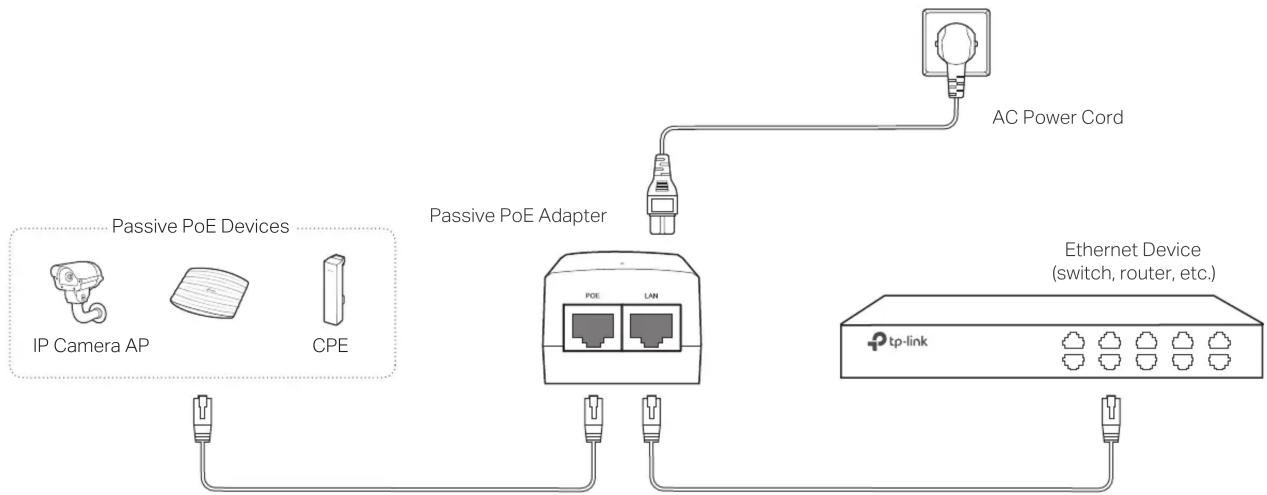

Utilisez l'adaptateur PoE passif pour alimenter et transmettre simultanément des données à un appareil PoE passif.

Remarque : Avant de connecter un appareil PoE passif, veuillez vérifier la tension requise dans son manuel du produit.

Installation

Remarque : Pour garantir une fixation la plus sûre de l'adaptateur PoE passif, il est recommandé d'installer l'adaptateur avec le port Ethernet orienté vers le haut.

1. Percez deux trous dans le mur et insérez les chevilles en plastique dans les trous. Fixez le support de montage au mur. Assurez-vous que les épaulements aux coins du support sont à l'extérieur et pointent vers le haut.
2. Fixez l'adaptateur PoE passif au support de montage en le faisant glisser dans le sens des flèches jusqu'à ce qu'il s'enclenche.

LED et bouton

Spécifications

Spécifications générales

	IEEE802.3i, IEEE 802.3u, IEEE 802.3abStandards
Output Power	TL-POE2412G: 24V/0.5ATL-POE4824G: 48V/0.5A
Cable Type	UTP/STP of Cat. 5e or above (based on the standards that the connected devices comply with)
Ports 10/100/1000Mbps Auto-Negotiation RJ45 LAN port• 10/100/1000Mbps Auto-Negotiation RJ45 POE port
PWRLED

Spécifications environnementales et physiques

Operationg Temperature	0°C to 40°C (32°F to 104°F)
Storage Temperature	-40°C to 70°C (-40°F to 158°F)
Operationg Humidity	10% to 90%RH non-condensing
Storage Humidity	5% to 90%RH non-condensing

DÉCLARATION FCC

Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Augmenter la distance entre l'équipement et le récepteur.

- Connecter l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Cet appareil ne doit pas causer d'interférences nuisibles.

2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

TP-Link déclare par la présente que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration de conformité UE originale peut être consultée à l'adresse http://www.tp-link.com/en/ce.

AVERTISSEMENTS DE SÉCURITÉ

⚠️ Précautions

N'utilisez pas ce produit près de l'eau, par exemple dans un sous-sol humide ou à proximité d'une piscine.

Évitez d'utiliser ce produit pendant un orage électrique. Il peut y avoir un risque éloigné de choc électrique dû à la foudre.

Déclaration d'Industrie Canada

CAN ICES-3 (B)/NMB-3(B)

EAC

FAQ

Q1. L'adaptateur PoE peut-il alimenter un appareil PoE passif qui n'a pas de port Ethernet gigabit ?

R : Oui. Les ports LAN et PoE de l'adaptateur PoE sont conformes aux normes IEEE 802.3i et IEEE 802.3u et prennent en charge la négociation automatique 10/100 Mbit/s.

Q2. L'adaptateur PoE passif peut-il alimenter tous mes appareils PoE ?

R : Si vos appareils prennent en charge le PoE passif et que les normes de tension des appareils correspondent à celles de l'adaptateur PoE passif, l'adaptateur PoE passif peut les alimenter.

Le produit est certifié conformément aux règles du système UkrSEPRO pour la conformité aux exigences des documents réglementaires et aux exigences prévues par les actes législatifs en vigueur de l'Ukraine.

Avertissement de marquage CE

Ceci est un produit de classe B. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être tenu de prendre des mesures adéquates.
