Archer TX20E - Netwerkkaart / adapter TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Interne WiFi + Bluetooth netwerkkaart
Merk	TP-Link
Model	Archer TX20E
Interface	PCI Express x1
Wi-Fi standaard	Wi-Fi 6 (802.11ax)
Frequentiebanden	2,4 GHz en 5 GHz
Maximale snelheid	Tot 2402 Mbps op 5 GHz, 574 Mbps op 2,4 GHz
Bluetooth	Bluetooth 5.2
Antennes	2 afneembare externe antennes
Afmetingen (kaart)	Ongeveer 120 x 60 x 20 mm
Gewicht	Ongeveer 50 g
Voeding	Via de PCI Express-sleuf
Interne USB-connector	Ja, voor Bluetooth
Ondersteunde besturingssystemen	Windows 11, 10, 8.1, 8, 7
Draadloze beveiliging	WPA, WPA2, WPA3
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bij gebruik	10 % tot 90 % zonder condensatie
Inhoud van de doos	Adapterkaart, 2 antennes, USB-kabel, low-profile beugel, stuurprogramma-cd, installatiehandleiding
Onderhoud	Reinigen met een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Niet blootstellen aan water, vuur of overmatige hitte. Niet demonteren.
Garantie	Raadpleeg de TP-Link-website voor details

Veelgestelde vragen - Archer TX20E TP-LINK

Hoe installeer ik de driver van de Archer TX20E-kaart?

Plaats de meegeleverde cd en voer Autorun.exe uit. U kunt ook de nieuwste versie van de driver downloaden op de TP-Link-website. Installeer vervolgens de WiFi- en Bluetooth-stuurprogramma's volgens de instructies op het scherm.

Waarom detecteert mijn computer de kaart niet?

Controleer of de kaart correct in een PCIe X1-sleuf is geplaatst. Zorg ervoor dat de USB-kabel voor Bluetooth goed is aangesloten op een F_USB-connector van het moederbord. Start de computer opnieuw op na installatie.

Hoe verbind ik mijn Bluetooth-apparaat?

Schakel Bluetooth in via de Windows-instellingen. Klik met de rechtermuisknop op het Bluetooth-pictogram in de taakbalk, selecteer 'Een Bluetooth-apparaat toevoegen', kies vervolgens uw apparaat en volg de koppelingsinstructies.

Welke WiFi-snelheid kan ik met deze kaart bereiken?

De kaart ondersteunt WiFi 6 met theoretische snelheden tot 2402 Mbps op 5 GHz en 574 Mbps op 2,4 GHz. De werkelijke prestaties zijn afhankelijk van uw router en de omgeving.

Kan ik deze kaart gebruiken op een laptop?

Nee, de Archer TX20E is ontworpen voor desktopcomputers met een beschikbare PCIe X1-sleuf. Kies voor een laptop voor een USB WiFi-adapter.

Hoe richt ik de antennes voor een betere ontvangst?

Plaats de antennes verticaal voor een optimale dekking. Vermijd metalen obstakels tussen de antennes en uw router. U kunt hun hoek aanpassen om het signaal te verbeteren.

Wat te doen als Bluetooth niet werkt na installatie?

Controleer of de Bluetooth-stuurprogramma is geïnstalleerd. Ga naar Apparaatbeheer, onder 'Bluetooth', schakel eventuele bestaande (ingebouwde) Bluetooth-adapter uit. Start opnieuw op en schakel Bluetooth in Windows weer in.

Is deze kaart compatibel met Windows 11?

Ja, de Archer TX20E is compatibel met Windows 11, 10, 8.1, 8 en 7. Download indien nodig de specifieke stuurprogramma's voor uw systeem van de TP-Link-website.

Hoe los ik een instabiele WiFi-verbinding op?

Werk de stuurprogramma's bij. Controleer of de antennes goed zijn bevestigd. Probeer het WiFi-kanaal te wijzigen in de routerinstellingen. Houd de kaart uit de buurt van storingsbronnen zoals magnetrons.

Kan ik de antennes vervangen door krachtigere antennes?

Ja, de antennes zijn afneembaar en gebruiken een standaard RP-SMA-connector. U kunt ze vervangen door compatibele antennes om het bereik te verbeteren.

GEBRUIKSAANWIJZING Archer TX20E TP-LINK

Als u van plan bent Bluetooth te gebruiken en al Bluetooth-apparaten hebt aangesloten, gaat u verder met stap 1. Ga anders naar stap 2.

1 Bluetooth uitschakelen

a. Klik met de rechtermuisknop op Mijn computer, selecteer Beheren en ga naar Apparaatbeheer.
b. Klik op Bluetooth om uw bestaande Bluetooth-apparaat te vinden.
c. Klik met de rechtermuisknop op het bestaande Bluetooth-apparaat en selecteer Uitschakelen. Opmerking: zorg ervoor dat u alle bestaande Bluetooth-apparaten hebt uitgeschakeld (zowel ingebouwde apparaten als apparaten van derden).

Apparaatbeheer Bluetooth Bestaande Bluetooth-adapter Uitschakelen

2 Verbinden met een computer

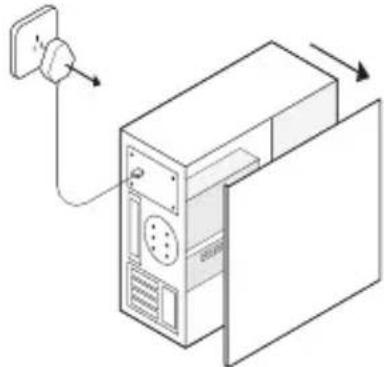

a. Schakel uw computer uit, trek de stekker uit het stopcontact en open de behuizing.

b. Sluit de meegeleverde USB-kabel aan op de adapter.

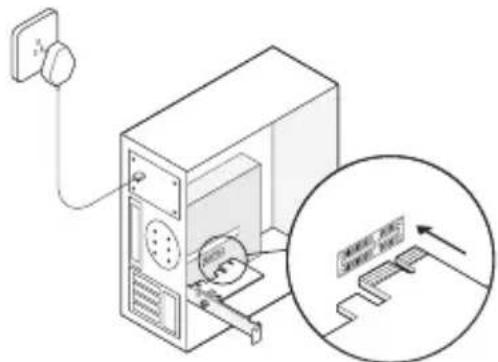

c. Zoek een vrij PCIE X1-slot en sluit de adapter voorzichtig aan.

Opmerking:

Indien de beugel niet geschikt is voor uw computer, verwijder hem dan van de adapter en vervang hem door een beugel met een laag profiel.

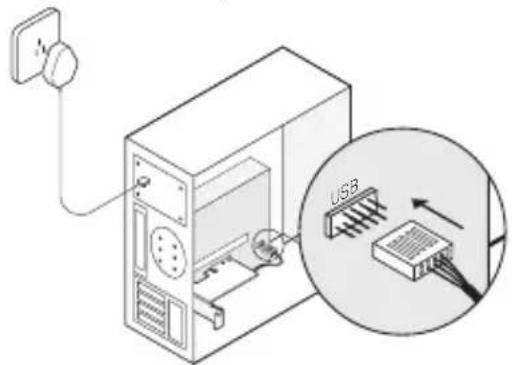

d. Zoek een vrije F_USB-connector en steek de USB-kabel er voorzichtig in.

e. Sluit de antenne(s) aan op de adapter.

Opmerking:

Zorg dat er zich geen obstakels bevinden tussen de antenne(s) en uw router voor de beste prestaties.

f. Sluit de behuizing, steek de stekker in het stopcontact en zet uw computer aan.

3 Stuurprogramma's installeren

a. Plaats de cd en voer Autorun.exe uit.

Opmerking:

U kunt ook kijken of er een nieuwe versie beschikbaar is en het stuurprogramma downloaden via https://www.tp-link.com/support/download/

b. De stuurprogramma's voor wifi en Bluetooth installeren.

- Wi-Fi: Klik op en volg de instructies op het scherm om de installatie van wifi te voltooien.

- Bluetooth: Klik op en volg de instructies op het

scherm om de installatie van Bluetooth te voltooien.

4 Verbinding maken met een draadloos netwerk

a. Klik op het netwerkpictogram (10f) op de taakbalk.
b. Selecteer uw wifi-netwerk, klik op Verbinding maken en voer het wachtwoord in wanneer hier om wordt gevraagd.

5 Koppelen met Bluetooth-apparaten

a. Klik met de rechtermuisknop op het Bluetooth pictogram op de taakbalk. Indien het pictogram niet wordt weergegeven, moet u eerst Bluetooth inschakelen via Instellingen.

b. Selecteer Een Bluetooth-apparaat toevoegen of Een apparaat toevoegen om naar beschikbare apparaten te zoeken.
c. Selecteer uw Bluetooth-apparaat uit de lijst en volg de instructies op het scherm om het koppelen te voltooien.

Opmerking:

Zorg dat Bluetooth is ingeschakeld op uw apparaat en het apparaat zichtbaar is.

Svenska

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere

relevante bepalingen van de richtlijnen 2014/53/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/.

Svenska

• Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat niet te demonteren, repareren of wijzigen. Als het product gerepareerd moet worden, neem dan contact met ons op.
• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn.

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen

dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

Svenska

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE

VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
