Tipo de produto	Placa de rede WiFi + Bluetooth interna
Marca	TP-Link
Modelo	Archer TX20E
Interface	PCI Express x1
Padrão Wi-Fi	Wi-Fi 6 (802.11ax)
Bandas de frequência	2,4 GHz e 5 GHz
Taxa máxima de transferência	Até 2402 Mbps em 5 GHz, 574 Mbps em 2,4 GHz
Bluetooth	Bluetooth 5.2
Antenas	2 antenas externas destacáveis
Dimensões (placa)	Aproximadamente 120 x 60 x 20 mm
Peso	Aproximadamente 50 g
Alimentação	Via o slot PCI Express
Conector USB interno	Sim, para o Bluetooth
Sistemas operacionais suportados	Windows 11, 10, 8.1, 8, 7
Segurança sem fio	WPA, WPA2, WPA3
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % sem condensação
Conteúdo da caixa	Placa adaptadora, 2 antenas, cabo USB, suporte de perfil baixo, CD de drivers, guia de instalação
Manutenção	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Não expor à água, fogo ou calor excessivo. Não desmontar.
Garantia	Consultar o site TP-Link para detalhes

Perguntas frequentes - Archer TX20E TP-LINK

Como instalar o driver da placa Archer TX20E?

Insira o CD fornecido e execute Autorun.exe. Você também pode baixar a versão mais recente do driver no o site da TP-Link. Instale em seguida os drivers WiFi e Bluetooth seguindo as instruções na tela.

Por que meu computador não detecta a placa?

Verifique se a placa está corretamente inserida em um slot PCIe X1. Certifique-se de que o cabo USB para Bluetooth está conectado a um conector F_USB da placa-mãe. Reinicie o computador após a instalação.

Como conectar meu dispositivo Bluetooth?

Ative o Bluetooth nas configurações do Windows. Clique com o botão direito no ícone Bluetooth na barra de tarefas, selecione 'Adicionar um dispositivo Bluetooth', escolha seu dispositivo e siga as instruções de pareamento.

Qual velocidade WiFi posso alcançar com esta placa?

A placa suporta WiFi 6 com taxas teóricas de até 2402 Mbps em 5 GHz e 574 Mbps em 2,4 GHz. O desempenho real depende do seu roteador e do ambiente.

Posso usar esta placa em um notebook?

Não, o Archer TX20E foi projetado para computadores desktop com um slot PCIe X1 disponível. Para notebooks, opte por um adaptador USB WiFi.

Como orientar as antenas para melhor recepção?

Posicione as antenas na vertical para uma cobertura ideal. Evite obstáculos metálicos entre as antenas e seu roteador. Você pode ajustar o ângulo para melhorar o sinal.

O que fazer se o Bluetooth não funcionar após a instalação?

Verifique se o driver Bluetooth está instalado. No Gerenciador de Dispositivos, em 'Bluetooth', desative qualquer adaptador Bluetooth existente (integrado). Reinicie e reative o Bluetooth no Windows.

Esta placa é compatível com Windows 11?

Sim, o Archer TX20E é compatível com Windows 11, 10, 8.1, 8 e 7. Baixe os drivers específicos para seu sistema no site da TP-Link, se necessário.

Como resolver conexão WiFi instável?

Atualize os drivers. Verifique se as antenas estão bem fixadas. Tente mudar o canal WiFi nas configurações do roteador. Afaste a placa de fontes de interferência como micro-ondas.

Posso substituir as antenas por outras mais potentes?

Sim, as antenas são destacáveis e usam um conector RP-SMA padrão. Você pode substituí-las por antenas compatíveis para melhorar o alcance.

MANUAL DE UTILIZADOR Archer TX20E TP-LINK

Se tenciona utilizar Bluetooth e já tem equipamentos Bluetooth ligados, avance para o passo 1. Caso contrário, avance para o passo 2.

1 Desactivar o Bluetooth

a. Clique com o botão direito do rato em O meu computador, seleccione Gerir, vá para Gestor de dispositivos.
b. Expanda o nó Bluetooth para localizar o equipamento Bluetooth existente.
c. Clique com o botão direito do rato no equipamento Bluetooth existente e selecione Desativar.

Nota: Certifique-se de que desativou todos os equipamentos Bluetooth existentes (tanto os integrados como os de terceiros).

Gestor de Dispositivos Bluetooth Adaptador Bluetooth Existente Desativar

2 Instalar num computador

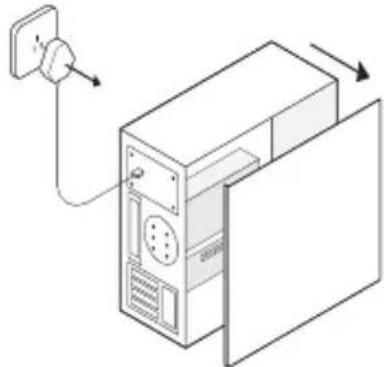

a. Desligue o seu computador, desconecte o cabo de energia e remova a tampa da caixa.

b. Ligue o cabo USB disponibilizado ao adaptador.

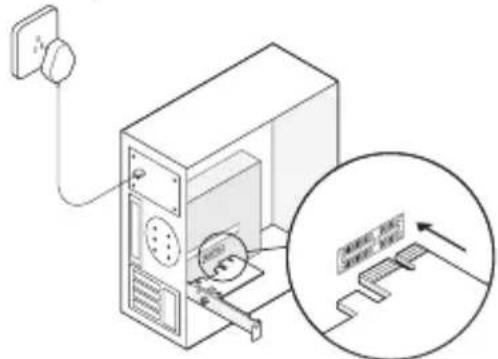

c. Localize um slot PCIE X1 disponível e, cuidadosamente, insira o adaptador.

Nota:

Se o suporte não for adequado para o seu computador, retire-o da placa do adaptador e substitua-o pelo suporte de baixo perfil.

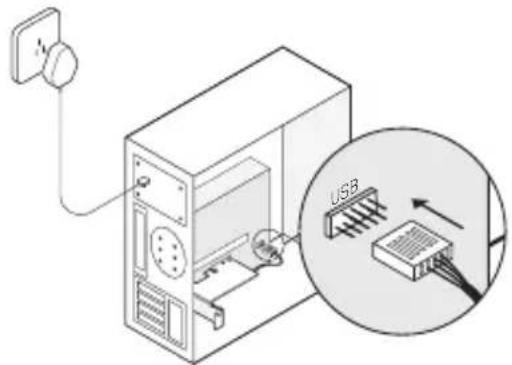

d. Localize um conector USB fêmea e, cuidadosamente, conecte o cabo USB.

Para maximizar a performance, garanta que não há obstruções entre a(s) antena(s) e o router.

f. Coloque a tampa da caixa, conecte o cabo de energia e ligue o seu computador.

a. Insira o CD e corra o ficheiro Autorun.exe.

Nota:

Também poderá consultar o nosso site,

https://www.tp-link.com/pt/support/download/, para verificar se existem drivers mais recentes disponíveis.

b. Instale os drivers Wi-Fi e Bluetooth.

- Wi-Fi: Prima e siga as instruções no ecrã para completar a instalação do Wi-Fi.

- Bluetooth: Prima e siga as instruções no ecrã

para completar a instalação do Bluetooth.

4 Ligar a Uma Rede Wireless

a. Prima o ícone de rede (róu) na barra de tarefas.
b. Seleccione a sua rede Wi-Fi, prima Conectar e introduza a password de rede quando solicitada.

5 Emparelhar com Dispositivos Bluetooth

a. Prima com o botão direito no ícone (Bluetooth) na barra de ferramentas. Se não estiver visível deverá ligar o Bluetooth nas definições do seu PC, primeiro.

b. Seleção Adicionar um Dispositivo Bluetooth ou Adicionar um Dispositivo e pesquise por dispositivos disponíveis.
c. Seleccione o seu dispositivo Bluetooth da lista e siga as instruções no ecrã para completar o emparelhamento.

Nota:

Certifique-se que o Bluetooth do seu dispositivo está ativado e visível.

Suomi

Ennen kuin aloitat:

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/53/UE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/support/ce/.

Suomi

- Mantenha o dispositivo afastado da água, fogo,

humidade e ambientes quentes.

• Não tente desmontar, reparar, ou modificar o equipamento. Se precisar de assistência, contacte-nos.
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Suomi

Apenas para Produtos da Marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o

mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
