Archer TX20E - Nätverkskort / adapter TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Internt WiFi + Bluetooth nätverkskort
Varumärke	TP-Link
Modell	Archer TX20E
Gränssnitt	PCI Express x1
Wi-Fi-standard	Wi-Fi 6 (802.11ax)
Frekvensband	2,4 GHz och 5 GHz
Maximal hastighet	Upp till 2402 Mbps på 5 GHz, 574 Mbps på 2,4 GHz
Bluetooth	Bluetooth 5.2
Antenner	2 avtagbara externa antenner
Mått (kort)	Cirka 120 x 60 x 20 mm
Vikt	Cirka 50 g
Strömförsörjning	Via PCI Express-platsen
Intern USB-kontakt	Ja, för Bluetooth
Operativsystem som stöds	Windows 11, 10, 8.1, 8, 7
Trådlös säkerhet	WPA, WPA2, WPA3
Driftstemperatur	0 °C till 40 °C
Driftfuktighet	10 % till 90 % utan kondensation
Kartongens innehåll	Adapterkort, 2 antenner, USB-kabel, lågprofilfäste, drivrutins-CD, installationsguide
Underhåll	Rengör med en mjuk, torr trasa. Använd inte kemikalier.
Säkerhet	Utsätt inte för vatten, eld eller överdriven värme. Plocka inte isär.
Garanti	Se TP-Links webbplats för detaljer

Vanliga frågor - Archer TX20E TP-LINK

Hur installerar jag drivrutinen för Archer TX20E-kortet?

Sätt i den medföljande CD-skivan och kör Autorun.exe. Du kan också ladda ner den senaste drivrutinen från TP-Links webbplats. Installera sedan WiFi- och Bluetooth-drivrutinerna enligt anvisningarna på skärmen.

Varför upptäcker inte min dator kortet?

Kontrollera att kortet är korrekt isatt i en PCIe X1-plats. Se till att USB-kabeln för Bluetooth är ordentligt ansluten till en F_USB-kontakt på moderkortet. Starta om datorn efter installation.

Hur ansluter jag min Bluetooth-enhet?

Aktivera Bluetooth i Windows inställningar. Högerklicka på Bluetooth-ikonen i aktivitetsfältet, välj 'Lägg till en Bluetooth-enhet', välj sedan din enhet och följ parkopplingsinstruktionerna.

Vilken WiFi-hastighet kan jag uppnå med detta kort?

Kortet stöder WiFi 6 med teoretiska hastigheter upp till 2402 Mbps på 5 GHz och 574 Mbps på 2,4 GHz. Den faktiska prestandan beror på din router och miljön.

Kan jag använda detta kort i en bärbar dator?

Nej, Archer TX20E är designad för stationära datorer med en ledig PCIe X1-plats. För en bärbar dator, välj en USB WiFi-adapter.

Hur riktar jag antennerna för bästa mottagning?

Placera antennerna vertikalt för optimal täckning. Undvik metallhinder mellan antennerna och din router. Du kan justera deras vinkel för att förbättra signalen.

Vad gör jag om Bluetooth inte fungerar efter installation?

Kontrollera att Bluetooth-drivrutinen är installerad. Gå till Enhetshanteraren, under 'Bluetooth', inaktivera eventuell befintlig (inbyggd) Bluetooth-adapter. Starta om och återaktivera Bluetooth i Windows.

Är detta kort kompatibelt med Windows 11?

Ja, Archer TX20E är kompatibel med Windows 11, 10, 8.1, 8 och 7. Ladda ner specifika drivrutiner för ditt system från TP-Links webbplats om det behövs.

Hur åtgärdar jag en instabil WiFi-anslutning?

Uppdatera drivrutinerna. Kontrollera att antennerna är ordentligt fastsatta. Försök byta WiFi-kanal i routerns inställningar. Håll kortet borta från störningskällor som mikrovågsugnar.

Kan jag byta ut antennerna mot kraftfullare antenner?

Ja, antennerna är avtagbara och använder en standard RP-SMA-kontakt. Du kan byta ut dem mot kompatibla antenner för att förbättra räckvidden.

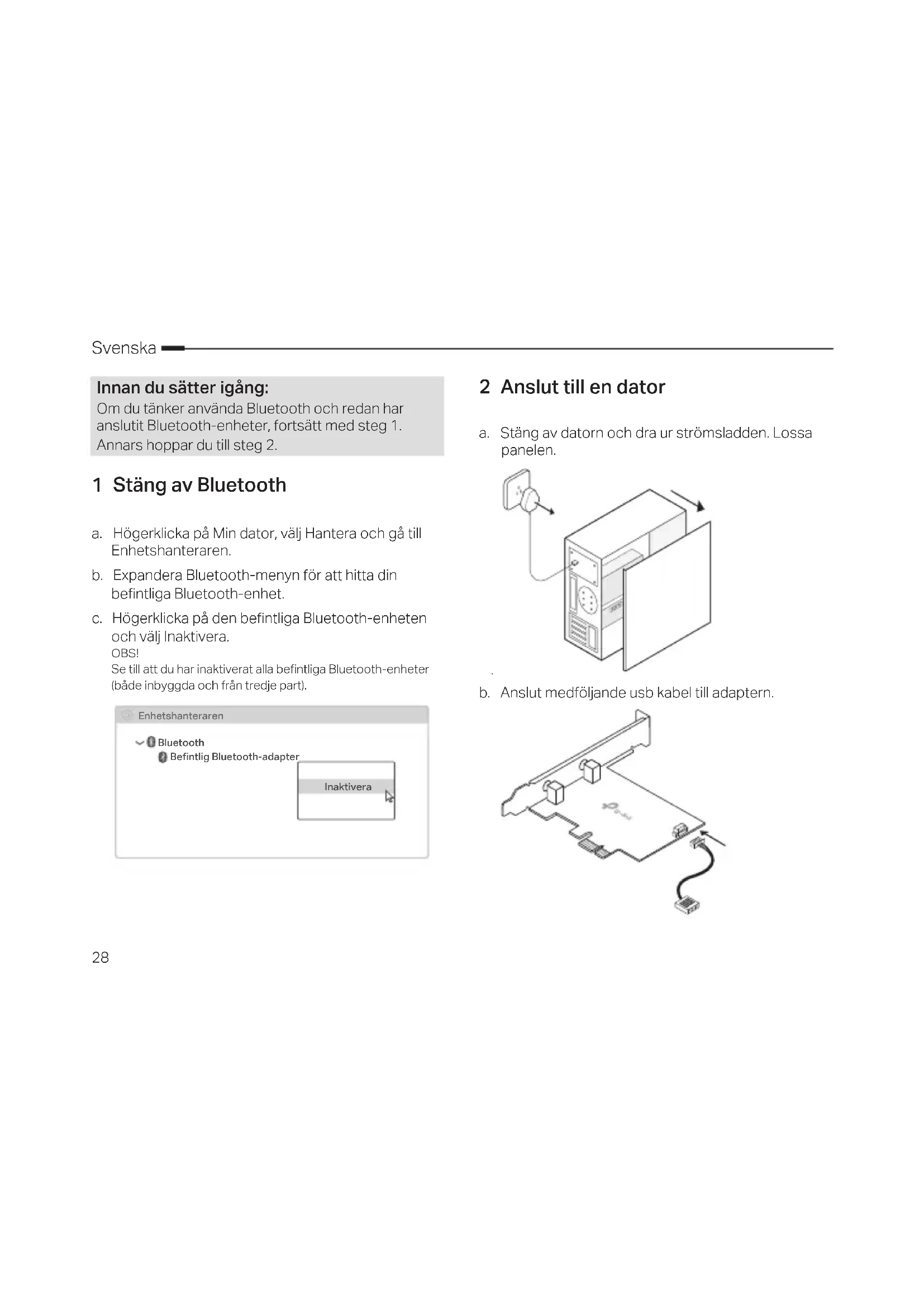

BRUKSANVISNING Archer TX20E TP-LINK

Innan du sätter igång:

Om du tänker använda Bluetooth och redan har anslutit Bluetooth-enheter, fortsätt med steg 1. Annars hoppar du till steg 2.

1 Stäng av Bluetooth

a. Högerklicka på Min dator, välj Hantera och gå till Enhetshanteraren.
b. Expandera Bluetooth-menyn för att hitta din befintliga Bluetooth-enhet.
c. Högerklicka på den befintliga Bluetooth-enheten och välj Inaktivera. OBS!
Se till att du har inaktiverat alla befintliga Bluetooth-enheter (både inbyggda och från tredje part).

Enhetshanteraren Bluetooth Befintig Bluetooth-adapter Inaktivera

2 Anslut till en dator

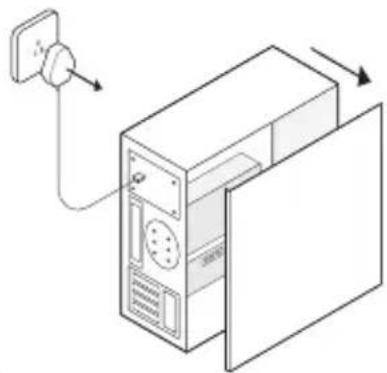

a. Stäng av datorn och dra ur strömsladden. Lossa panelen.

b. Anslut medföljande usb kabel till adaptern.

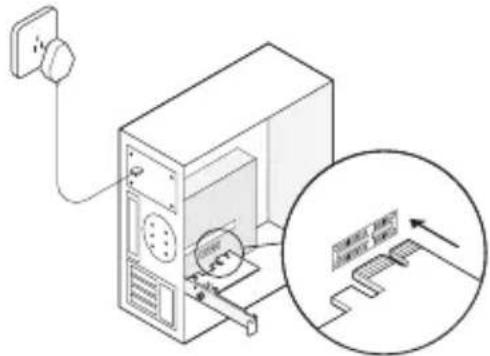

c. Hitta en ledig PCIE X1-kortplats och sätt försiktigt i adaptern.

OBS:

Om fästet inte passar datorn, lossa det från adapterplattan och ersätt det med lågprofilsfästet

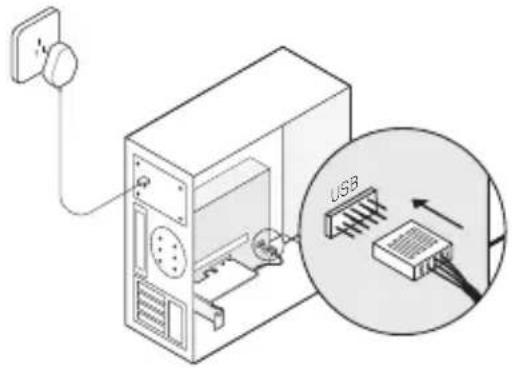

d. Hitta en ledig F_USB-ingång och anslut USB-kabeln till den.

Se till att det inte finns några hinder mellan antennen/antennerna och routern.

f. Sätt tillbaka panelen. Anslut strömsladden och slå på datorn.

a. Sätt i CD skivan och dubbelklicka på Autorun.exe. OBS:

Du kan också se den nya versionen och ladda ner drivrutinen på https://www.tp-link.com/support/download/

b. Installera drivrutinerna för Wi-Fi och Bluetooth.

- Wi-Fi: Klicka på och följ anvisningarna på skärmen för att slutföraWi-Fi-installationen.

- Bluetooth: Klicka på och följ anvisningarna på

Svenska

skärmen för att slutföra Bluetooth-installationen.

4 Anslut till ett trådlöst nätverk

a. Klicka på nätverksikonen eller aktivitetslistan.
b. Välj ditt Wi-Fi-nätverk, klicka på Anslut och ange lösenordet när du ombeds göra det.

5 Anslut till Bluetooth-enheter

a. Högerklicka på (Bluetooth) i aktivitetsfältet. Om den inte visas, slå först på Bluetooth i datorns inställningar.

b. Välj Lägg till Bluetooth-enhet eller Lägg till en enhet för att söka efter tillgängliga enheter
c. Välj din Bluetooth enhet från listan och följ anvisningarna på skärmen för att slutföra enhetens Bluetooth är aktiverat och kan hittas.

OBS: Se till att enhetens Bluetooth är aktiverat och kan hittas.

Før du begynner:

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2011/65/EU och (EU)2015/863.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på https://www.tp-link.com/en/support/ce/.

Norsk

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/53/EU, 2011/65/EU og (EU)2015/863.

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte plocka isär, reparera eller modifiera enheten. Kontakta oss om du behöver service.
• Använd inte enheten där trådlösa enheter inte är tillåtna.
  Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

Norsk

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/en/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
