Type de produit	Carte réseau WiFi + Bluetooth interne
Marque	TP-Link
Modèle	Archer TX20E
Interface	PCI Express x1
Standard Wi-Fi	Wi-Fi 6 (802.11ax)
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 2402 Mbps sur 5 GHz, 574 Mbps sur 2,4 GHz
Bluetooth	Bluetooth 5.2
Antennes	2 antennes externes détachables
Dimensions (carte)	Environ 120 x 60 x 20 mm
Poids	Environ 50 g
Alimentation	Via le slot PCI Express
Connecteur USB interne	Oui, pour le Bluetooth
Systèmes d'exploitation supportés	Windows 11, 10, 8.1, 8, 7
Sécurité sans fil	WPA, WPA2, WPA3
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Contenu du carton	Carte adaptateur, 2 antennes, câble USB, support bas profil, CD de pilotes, guide d'installation
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau, au feu ou à une chaleur excessive. Ne pas démonter.
Garantie	Consulter le site TP-Link pour les détails

FOIRE AUX QUESTIONS - Archer TX20E TP-LINK

Comment installer le pilote de la carte Archer TX20E ?

Insérez le CD fourni et exécutez Autorun.exe. Vous pouvez aussi télécharger la dernière version du pilote sur le site TP-Link. Installez ensuite les pilotes WiFi et Bluetooth en suivant les instructions à l'écran.

Pourquoi mon ordinateur ne détecte-t-il pas la carte ?

Vérifiez que la carte est correctement insérée dans un slot PCIe X1. Assurez-vous que le câble USB pour Bluetooth est bien branché sur un connecteur F_USB de la carte mère. Redémarrez l'ordinateur après installation.

Comment connecter mon périphérique Bluetooth ?

Activez Bluetooth dans les paramètres Windows. Cliquez avec le bouton droit sur l'icône Bluetooth dans la barre des tâches, sélectionnez 'Ajouter un appareil Bluetooth', puis choisissez votre périphérique et suivez les instructions de couplage.

Quelle vitesse WiFi puis-je atteindre avec cette carte ?

La carte supporte le WiFi 6 avec des débits théoriques jusqu'à 2402 Mbps sur 5 GHz et 574 Mbps sur 2,4 GHz. Les performances réelles dépendent de votre routeur et de l'environnement.

Puis-je utiliser cette carte sur un ordinateur portable ?

Non, l'Archer TX20E est conçue pour les ordinateurs de bureau avec un slot PCIe X1 disponible. Pour un portable, optez pour un adaptateur USB WiFi.

Comment orienter les antennes pour une meilleure réception ?

Placez les antennes à la verticale pour une couverture optimale. Évitez les obstacles métalliques entre les antennes et votre routeur. Vous pouvez ajuster leur angle pour améliorer le signal.

Que faire si le Bluetooth ne fonctionne pas après installation ?

Vérifiez que le pilote Bluetooth est installé. Allez dans le Gestionnaire de périphériques, sous 'Bluetooth', désactivez tout adaptateur Bluetooth existant (intégré). Redémarrez et réactivez Bluetooth dans Windows.

Cette carte est-elle compatible avec Windows 11 ?

Oui, l'Archer TX20E est compatible avec Windows 11, 10, 8.1, 8 et 7. Téléchargez les pilotes spécifiques pour votre système sur le site TP-Link si nécessaire.

Comment résoudre une connexion WiFi instable ?

Mettez à jour les pilotes. Vérifiez que les antennes sont bien fixées. Essayez de changer de canal WiFi dans les paramètres du routeur. Éloignez la carte des sources d'interférences comme les micro-ondes.

Puis-je remplacer les antennes par des antennes plus puissantes ?

Oui, les antennes sont détachables et utilisent un connecteur RP-SMA standard. Vous pouvez les remplacer par des antennes compatibles pour améliorer la portée.

MODE D'EMPLOI Archer TX20E TP-LINK

Si vous prévoyez d'utiliser du Bluetooth et que vous avez déjà connecté des appareils Bluetooth, passer à l'étape 1. Sinon, passer à l'étape 2.

1 Désactiver bluetooth

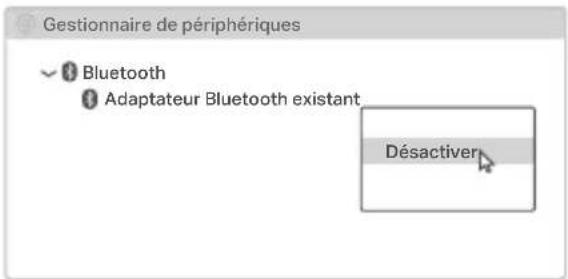

a. Cliquer avec le bouton droit sur Poste de travail, sélectionner Gérer, accéder au Gestionnaire de périphériques. b. Développer le nœud Bluetooth pour trouver votre appareil Bluetooth existant. c. Cliquer avec le bouton droit sur le périphérique Bluetooth existant et sélectionner Désactiver. Note: assurez-vous d'avoir désactivé tous les appareils Bluetooth existants (intégrés et tiers).

Gestionnaire de périphériques Bluetooth Adaptateur Bluetooth existant Désactiver

2 Connectez-vous à un ordinateur

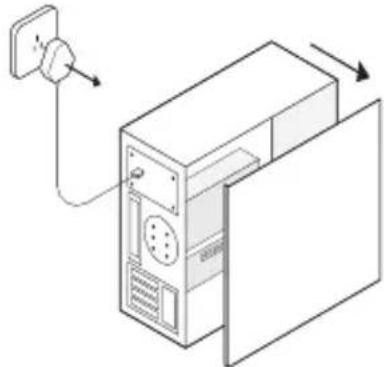

a. Éteignez votre ordinateur, débranchez le câble d'alimentation, puis retirez le panneau du boîtier.

b. Connectez le câble USB fourni avec l'adaptateur.

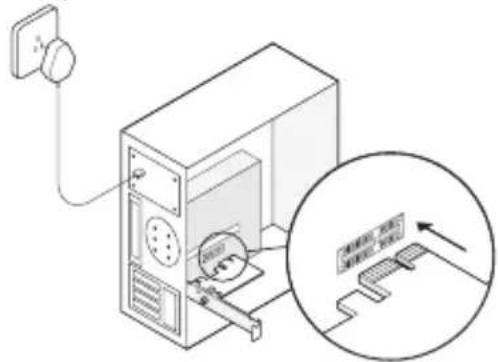

c. Recherchez un emplacement PCIE X1 disponible et insérez l'adaptateur avec précaution.

Remarque:

Si le support ne convient pas à votre ordinateur, retirez-le de la carte de l'adaptateur et remplacez-le par le support extra-plat.

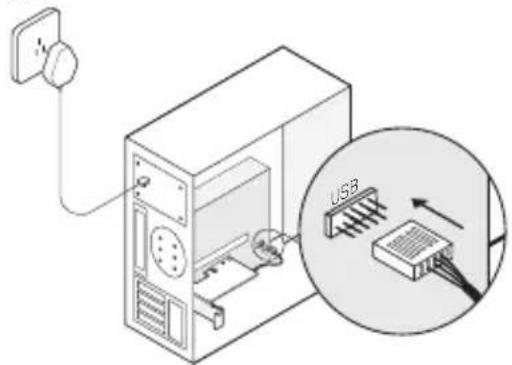

d. Localisez un connecteur F_USB disponible et branchez soigneusement le câble USB dans celui-ci.

e. Connectez la ou les antenne(s) à l'adaptateur.

Remarque:

Pour optimiser les performances, assurez-vous que le chemin entre les antennes et votre routeur est libre.

f. Replacez le panneau du boîtier, branchez le câble d'alimentation et allumez votre ordinateur.

3 Installer les pilotes

a. Insérez le CD et exécutez le fichier Autorun. exe. Remarque:

Vous pouvez également vérifier si nouvelle version disponible et télécharger le pilote à l'adresse https://www. tp-link. com/fr/support/download/

b. Installez les pilotes WiFi et Bluetooth.

• Wi-Fi: cliquez sur et suivez les instructions à l'écran pour terminer l'installation du WiFi.
• Bluetooth: cliquez sur et suivez les instructions

à l'écran pour terminer l'installation de Bluetooth.

4 Rejoignez un réseau WiFi

a. Cliquez sur l'icône de réseau (100) dans la barre des tâches. b. Sélectionnez votre réseau WiFi, cliquez sur Connecter et entrez le mot de passe lorsque vous y êtes invité.

5 Appairez avec des périphériques bluetooth

a. Cliquez avec le bouton droit sur Bluetooth) dans la barre des tâches. S'il ne s'affiche pas, activez d'abord Bluetooth dans les paramètres de votre ordinateur.

b. Sélectionnez Ajouter un appareil Bluetooth ou Ajouter un périphérique pour rechercher les périphériques disponibles. c. Sélectionnez votre périphérique Bluetooth dans la liste et suivez les instructions à l'écran pour terminer le couplage.

Remarque:

Assurez-vous que le Bluetooth de votre appareil est activé et détectable.

Prima di iniziare:

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www. tp-link. com/en/support/ce/.

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'un service, veuillez nous contacter.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www. tp-link. com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit; à compter de la date d'achat par l'utilisateur final.
