Tipo di prodotto	Sistema di telecomunicazione (PBX)
Marca	Auerswald
Modello	COMpact 4000
Dimensioni (L x A x P)	334 x 331 x 94,5 mm
Peso	1,6 kg (apparecchio base)
Alimentazione elettrica	230 VAC +/- 10 %, 50 Hz, 0,5 A max, 6-48 W
Porte Ethernet	1 (RJ-45, 10/100 Mbit/s)
Porte USB	1 (USB-A Host, High Speed V2.0)
Porte ISDN	2 (S0/UP0, RJ-45 o morsetti a molla)
Porte analogici interni	8 (morsetti a molla, 2 fili)
Slot di espansione	2 (per moduli COMpact 2BRI o 2FXO)
Capacità linee interne	20 max. (analogiche, VoIP e ISDN)
Canali esterni	10 max. (analogici, VoIP e ISDN)
Canali VoIP	12
Canali segreteria vocale	4
Canali fax	1
Temperatura di funzionamento	0 a +40 °C
Umidità ambiente	10 a 90 %, senza condensa
Pulizia	Panno leggermente umido o antistatico
Garanzia produttore	24 mesi
Riparabilità	Moduli riparabili, ricambi disponibili 5 anni dopo fine produzione

Domande frequenti - COMpact 4000 Auerswald

Come installare il COMpact 4000 a parete?

Utilizzare la dima di foratura fornita per segnare i fori. Forare e inserire i tasselli. Appendere l'apparecchio alle viti superiori, quindi fissare il terzo foro. Assicurarsi che l'apparecchio sia vicino a una linea di terra (barra equipotenziale) e che la presa di corrente sia accessibile.

Come collegare il sistema alla rete Internet?

Collegare un cavo Ethernet (categoria 5 minimo) tra la porta Ethernet del COMpact 4000 e il router. L'indirizzo IP predefinito è 169.254.1.240 (APIPA) o quello assegnato dal server DHCP. Per una configurazione avanzata, utilizzare il gestore di configurazione tramite browser Web.

Come configurare l'indirizzo IP statico?

Sollevare un telefono analogico interno compatibile CLIP. Comporre ##8 + PIN amministratore (predefinito: nessuno) + 9300# per disattivare DHCP. Quindi comporre ##8 + PIN + 931 + indirizzo IP a 12 cifre (es: 192168002010 per 192.168.2.10) + #. Riagganciare. Il nuovo indirizzo è immediatamente attivo.

Come effettuare una chiamata di emergenza?

I numeri di emergenza (es: 112) sono preconfigurati in base al paese. Non richiedono alcun prefisso. Se la priorità delle chiamate di emergenza è attivata, la chiamata di emergenza interrompe le comunicazioni in corso per garantire la connessione. Le chiamate di emergenza sono possibili anche su un telefono bloccato.

Quali tipi di terminali possono essere collegati?

È possibile collegare telefoni analogici, ISDN, VoIP (SIP), fax, segreterie, citofoni a/b o IP, e relè/attuatori. I terminali compatibili includono le gamme COMfortel. Anche i citofoni IP (es: TCS, ELCOM) e i softphone sono supportati.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido o antistatico. Non usare mai liquidi spray o abrasivi. Assicurarsi che nessun liquido penetri nell'involucro. Scollegare l'apparecchio prima della pulizia se necessario.

Cosa fare in caso di guasto?

Se il LED Power rimane rosso, contattare il rivenditore o il produttore. I moduli difettosi (schede, alimentazione) possono essere riparati. Inviare l'apparecchio a Auerswald GmbH & Co. KG con una descrizione del difetto e la prova d'acquisto. Le riparazioni non autorizzate annullano la garanzia.

Quali sono le condizioni di garanzia?

Auerswald offre una garanzia produttore di 24 mesi dalla data di acquisto. Copre i difetti di fabbricazione, ma non i danni dovuti a uso improprio, fulmini o usura normale. Per attivarla, inviare l'apparecchio con fattura e descrizione del difetto.

Come proteggere l'apparecchio dai fulmini?

Installare un parafulmine sul circuito elettrico. Scollegare la presa di corrente e i cavi telefonici durante un temporale. Tutti i cavi negli edifici devono essere posati da un elettricista qualificato. Il collegamento a una linea di terra è obbligatorio.

Come aprire l'involucro in sicurezza?

Solo un elettricista qualificato può aprire l'involucro. Scollegare prima la presa di corrente e qualsiasi alimentazione supplementare (UPS). Attendere almeno 3 minuti che i condensatori si scarichino. Utilizzare i due fermi premendo contemporaneamente con pollici e indici.

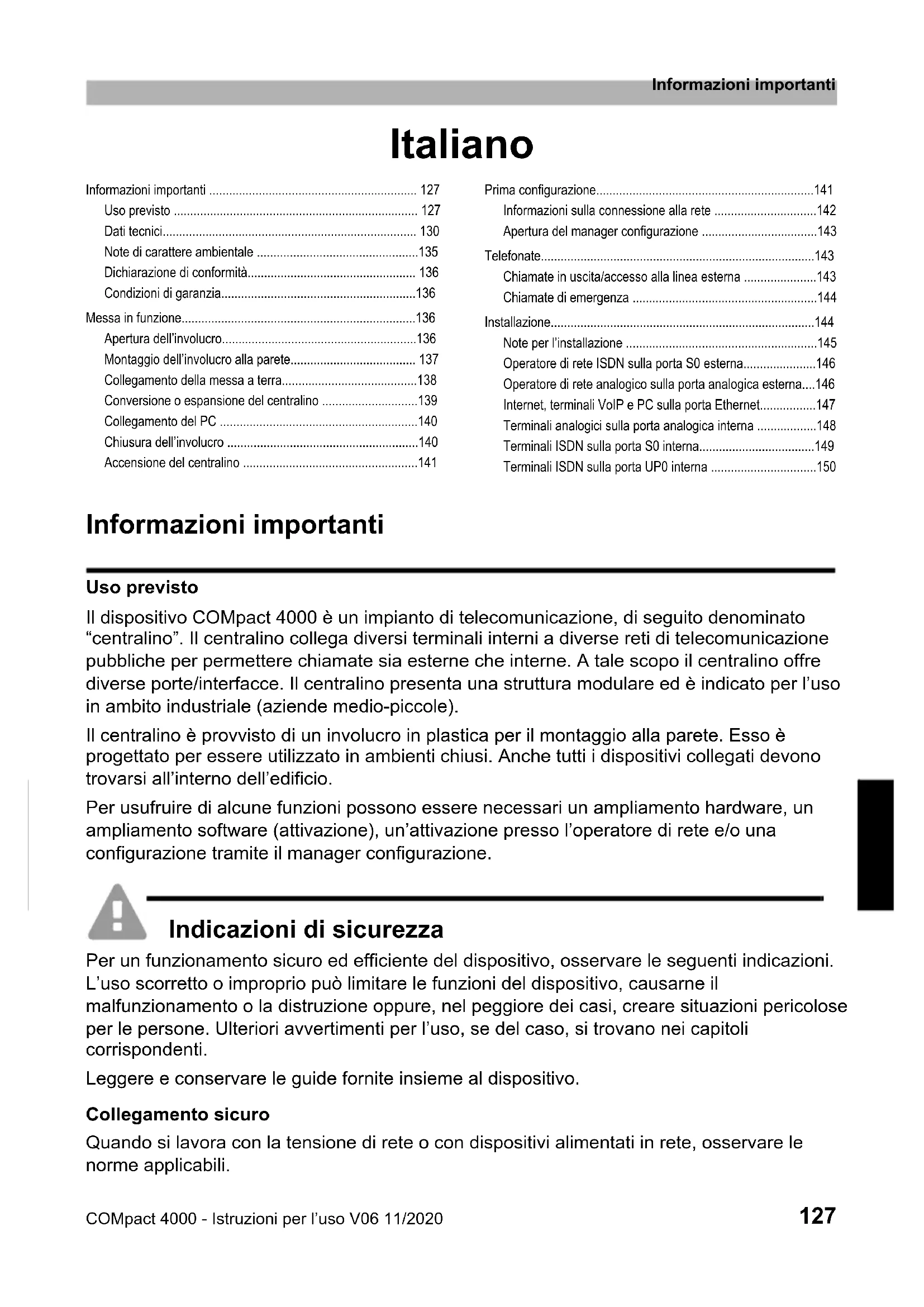

MANUALE UTENTE COMpact 4000 Auerswald

La guida "Advanced Information" è disponibile in Manager configurazione e sul nostro site web. Dopo un aggiornamento del firmware possono servire guide aggiornate. Queste sono disponibili sul nostro site web. (it)

Informazioni importanti 127

Uso previsto 127

Dati tecnici. 130

Note di carattere ambientale 135

Dichiarazione di conformità 136

Condizioni di garanzia. 136

Messa in funzione. 136

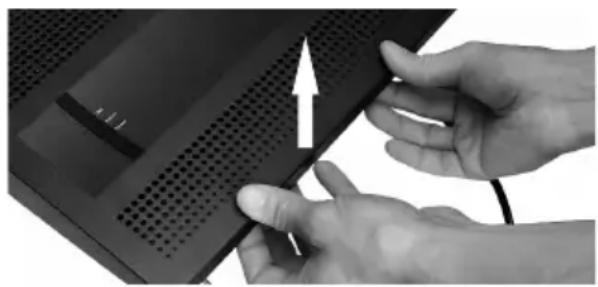

Aperture dell'involucro. 136

Montaggio dell'involucro alla parete 137

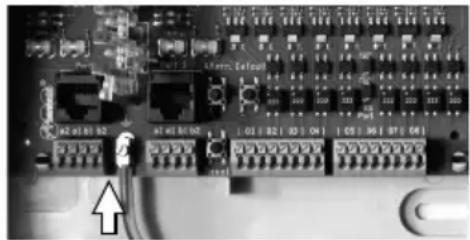

Collegamento della messa a terra. 138

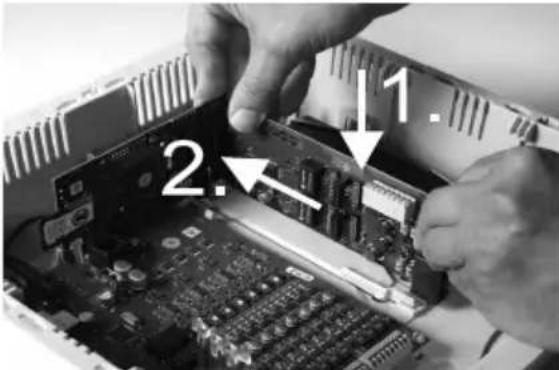

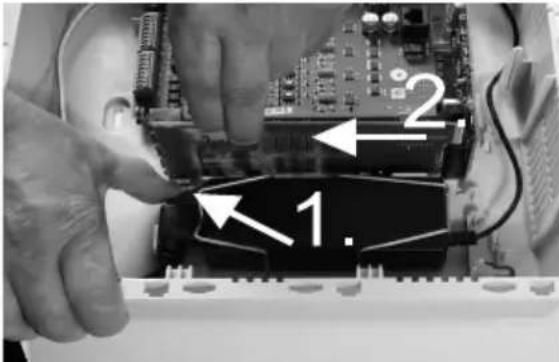

Conversione o espansion del centralino 139

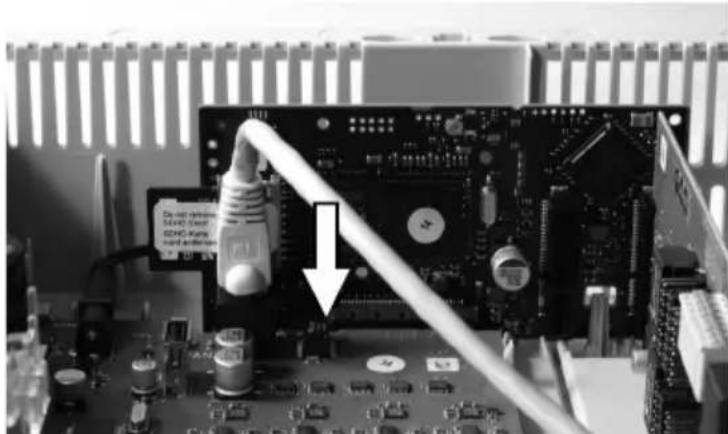

Collegamento del PC 140

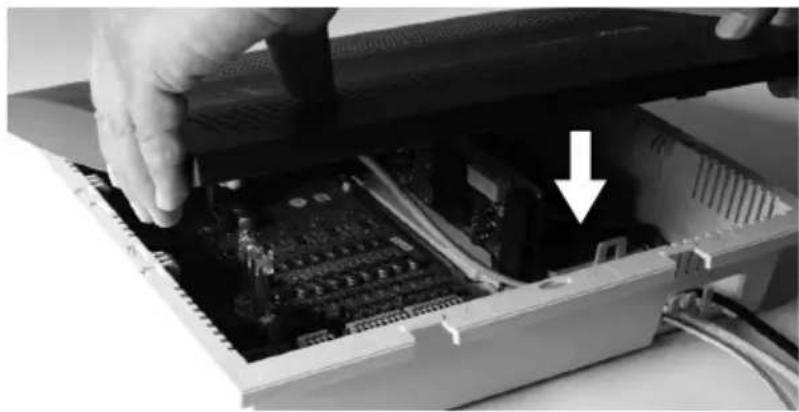

Chiusura dell'involucro 140

Accensionedel centralino 141

Prima configurazione. 141

Informazioni sulla connessione alla rete 142

Aperture del manager configurazione 143

Telefonate. 143

Chiamate in uscita/accesso alla linea esterna 143

Chiamate di emergenza 144

Installazione. 144

Note per l'installazione 145

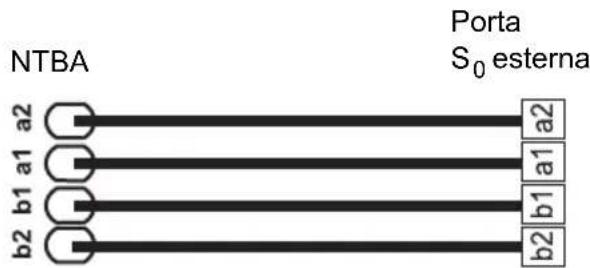

Operatore di rete ISDN sulla porta S0 esterna. 146

Operatore di rete analogico sulla porta analogica esterna....146

Internet, terminali VoIP e PC sulla porta Ethernet. 147

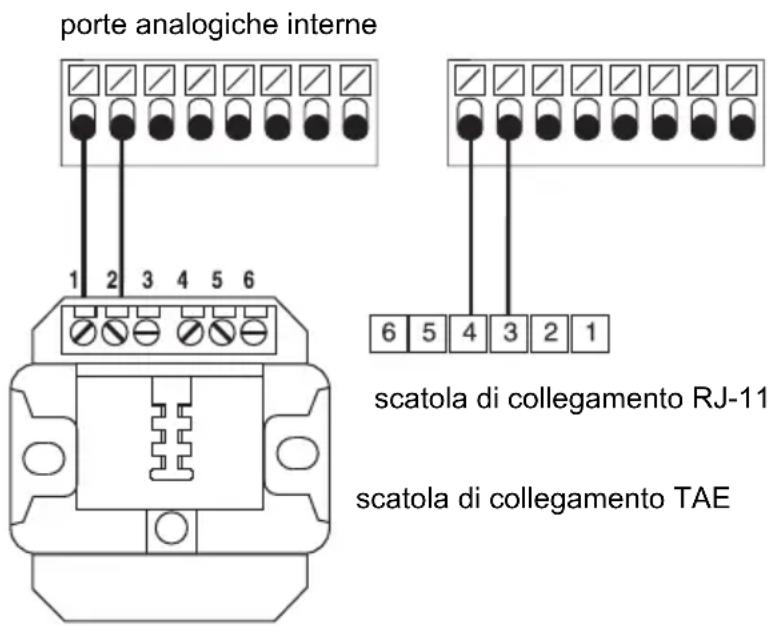

Terminali analogici sulla porta analogica interna 148

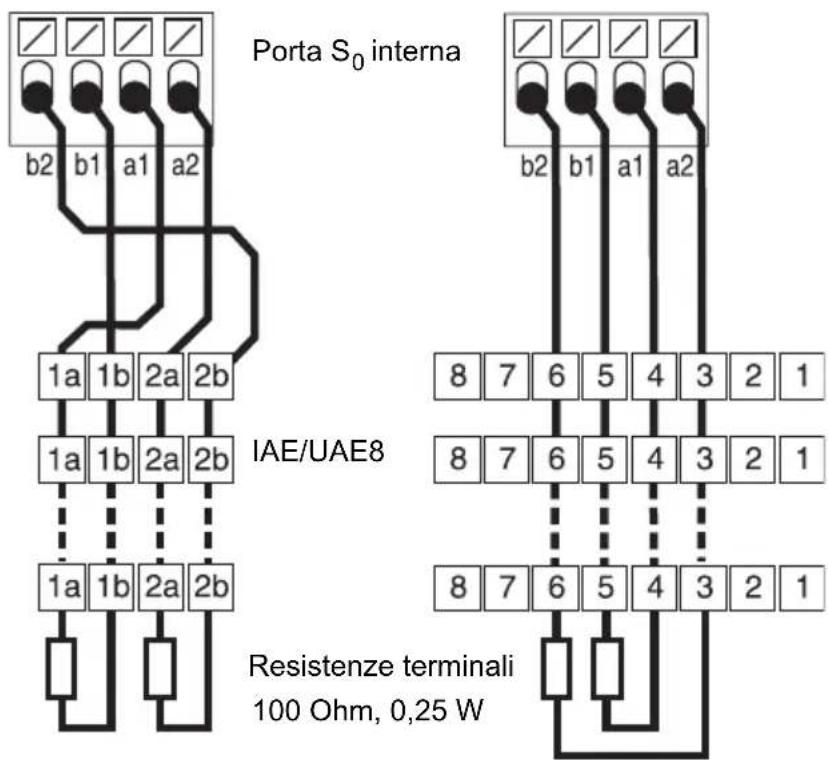

Terminali ISDN sulla porta S0 interna. 149

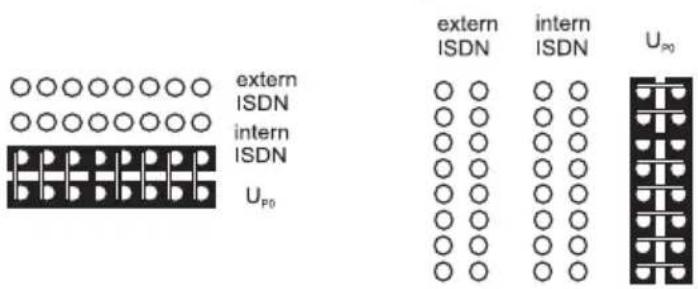

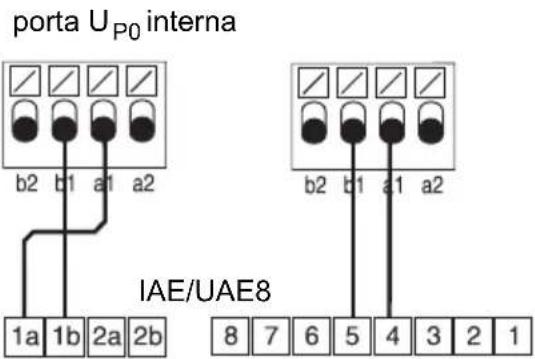

Terminali ISDN sulla porta UP0 interna 150

Informazioni importanti

Uso previsto

Il disposativo Compact 4000 è un impianto di telecomunicazione, di seguito denominato "centralino". Il centralino collega diversi terminali interni a diverse reti di telecomunicazione pubbliche per permettere chiamate sua esterne che interne. A tale scopo il centralino offre diverse porte/interfacce. Il centralino presenta una struttura modulare ed èindicato per l'uso in ambito industriale (aziende medio-piccole).

Il centralino è provvisto di un involucro in plastica per il montaggio alla parete. Esso è progettato per essere utilizzato in ambienti chiusi. Anche tutti i dispositivi collegati devono trovarsi all'interno dell'edificio.

Per usfuquire di alcune funzioni possono essere necessari un ampliamento hardware, un ampliamento software (attivazione), un'attivazione presso l'operaore di rete e/o una configurazionetramite il manager configurazione.

Indicazioni di sicurezza

Per un funzionamento sicuro ed efficiente del dispositivo, osservare le seguentiindicazioni. L'uso scorretto o improprio cui Limitare le funzioni del dispositivo, causarne il malfunzionamento o la distruzione oppure, nel peggiore dei casi, creare situazioni pericolose per le persone. Ulteriori avvertimenti per l'uso, se del caso, si trovano nei capitoli corrispondenti.

Leggere e conservare le guide fornite insieme al dispositivo.

Collegamento sicuro

Quando si lavora con la tensione di rete o con dispositivi alimentati in rete, osservare le norme applicabili.

Informazioni importanti

Collegare il disposativo come descripto nelle presenti istruzioni. Rispettare i dati tecnici riportati sulla targhetta e nelle presenti istruzioni.

Collegare il cavo del dispositivo solo a prese idonee e installate a regola d'arte. Tutti i cavi dell'edificio devono essere posati da un elettricista qualificato.

Utilizzare esclusivamente accessori e ricambi originali.

È consentito lavorare sui componenti attivi e pericolosi al contatto solo in condizioni di assenza di tensione. Allo stesso modo, è consentito lavorare in prossimità dei componenti attivi solo in condizioni di assenza di tensione o qualora tali componenti siano stati protetti adeguatamente contro il contatto diretto.

Prima che un elettricista qualificato apra l'involucro per montare moduli aggiuntivi o eseguire collegamenti e commutazioni, staccare la spina del centralino. I dispositivi devono essere scollegati ancche da eventuali sorgenti di corrente aggiuntive (per es. gruppi di continuità), se presenti.

Attendere lo scaricamento di eventuali condensatori. Il condensatore di carica dell'alimentatore o della tensione suoneria cui rime nere carico per molto tempoanche后期 ave staccato la spina o in mancanza di tensione.

Durante un temporale non toccare il centralino e i dispositivi aesso collegati.

Prima di toccare le schede con le mani o con un utensile, dissipare l'elettricità statica accumulata sulla propria persona. A tale scopo toccare un oggettolo metallico possibilmente collegato a terra, per es. il morsetto di terra del centralino o il case di un PC.

Tutti i cavi dell'edificio,anche quelli diretti alippo esterno,devono essere posati da un elettricista qualificato.

Funzionamento sicuro

Utilizzare il dispositorio solo con l'involucro chiuso.

Alcuni interventi di installatione e manutenzione richiedono l'aperatura del centralino durante il funzionamento (possono essere eseguiti solo da elettriciisti qualificati). Accertarsi che il centralino non rimanga mai incustodito quando si lavora con l'involucro aperto.

Utilizzato il dispositivo solo alla parete.

Non coprire le aperture di ventilazione dell'involucro.

Proteggere il dispositivo installando una protezione contro le sovratensioni.

Eventually prevedere un circuito elettrico separato per il collegamento del centralino.

Condizioni ambientali

Utilizzare il centralino solo in locali chiusi e asciutti.

Montare il centralino nelle immeditate vicinanze di una linea di terra (barra equipotenziale dell'impliano dell'edificio o conduttore di protezione). Collegare la messa a terra del centralino alla linea di terra mediante un cavo di collegamento con sezione di almeno 2,5mm^2

Non esporre il dispositivo ai raggi diretti del sole.

Evitare di esporre il centralino a sollecitazioni meccaniche (per es. vibrazioni).

Non collocare in prossimità del centralino dispositiivi che emettono campi elettromagnetic o sono sensibili a tali campi (per es. radioricevitori, dispositivi radio aziendali, impianti radiofonici amatoriali, cellulari, impianti DECT ecc.).

Proteggere il dispositivo da sporcizia, eccessi di polvere e condensa.

Rispettare i limiti di temperatura ambiente e umidità dell'aria riportati nei dati tecnici.

Adottare misure in grado di impedire l'accesso al centralino e la sua programmazione da parte di personale non autorizzato. Questo impianto non è adatto all'uso in luoghi dove potrebbero esservi bambini.

Limiti di utilizzo

Non mettere in funzione un dispositivo danneggiato.

Durante un temporale non toccare il centralino e i dispositivi aesso collegati.

Il disposativo non è progettato per sistemi vitali e/o per applicazioni nell'ambito di impianti nucleari e pertanto non deve essere utilizzato a tali scopi. L'uso del disposativo per applicazioni di questo tipo presupponone obbligatoriamente la presenza di un consenso/una dichiarazione scritti del produttore per il caso specifico.

Non apportare alcuna modifica strutturale al dispositivo.

Conoscense necessarie per l'installazione

Solo un elettricista qualificato può apree l'involucro, eseguire installazioni con l'involucro aperto e interventi tecnici servendosi dei tasti all'interno dell'involucro. Se necessario, rivolgersi a un'azienda specializzata.

Un'eventuale configurazione incompleta o errata cui non si possibile effettuare le chiamate di emergenza.

La configurazione del prodotto ha luogotramite un server web integrato,le cui pagine possono essere richiamatetramite il browser web.L'interfaccia utente del server web (manager configurazione) è disponibile in lingua inglese o tedesca.

Riparazione

Avvertenza: L'ecuzione di modifiche non consentite sul disposativo cui causere danni al centralino o violare le disposizioni in materia di sicurezza e CEM.

• Le riparazioni possono essere eseguite solo da un technique qualificato. Rivolgersi al proprio elettricista qualificato di fiducia o direttamente al produttore.

Pulizia

Attenzione: La penetrazione di liquidi nel dispositorio può causare una scossa elettrica mortale e danneggiare o distruggere il centralino.

• Pulire il dispositosolo con un panno leggermente inumidito o un panno antistatico.
• Durante la pulizia dell'involucro prestare attenzione che nessun liquido penetrati all'interno dell'involucro.

Informazioni importanti

Protezione dati

Prendere opportuni provvedimenti volti a garantire la protezione dei dati e ad evitarne usi impropri.

Non rivelare mai nomi utente, password, PIN e l'indirizzo IP pubblico del centralino. Questo vale non solo per i post su forum e community, maanche per i log di servizio dei router o per le tracce di Wireshark.

Sfruttare tutte le possibilità di protezione mediante password e PIN. Non utilizzato password e PIN alle quali sia possibile risalire con semplicità, come date di nascita o anniversari.

Usufruire delle autorizzazioni disponibili (autorizzato per la programmazione, autorizzazioni per la linea esterna, numero bloccati ecc.) in maniera opportuna.

Controllare regolarmente l'acquisizione dei dati delle conversazioni del centralino ed eventuallymente i file e di log del router NAT per individuare eventuali incongruenze.

Ulteriori informazioni sulla protezione contro possibili usi improprii sono disponibili in Internet, sul除去 dell'Ufficio federale tedesco per la sicurezza informatica (vedere www.bsi.bund.de, termine di ricerca = TK-Anlagen).

Dati tecnici

Alimentazione elettrica

Tensione nominale 230 VAC +/-	10%, 50 Hz
Corrente nominale Max. 0,5 A
Classe di protezione I
Potenza assorbita Min. 6 W, max.	48 W(a seconda della configurazione del centralino)
Moduli Alimentazione di corrente	dal centralino

Condizioni ambientali

Funzionamento Da 0 a +40 gradi Celsius, al riparo dai raggi diretti del sole!

Funzionamento dei moduli Integrati nell'involucro del centralino

Stoccaggio e spedizione Da -20 a +70 °C

Umidità dell'aria Dal 10 al 90%,enza formazione di condensa

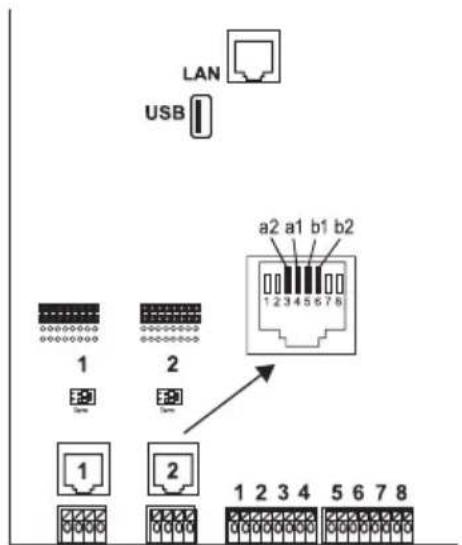

Possibilità di collegamento sul disposativo di base

1 porta Ethernet, collegamento tramite presa RJ-45, 4 canali VoIP per telecomia IP interna e via Internet, conformi al protocollo SIP a norma RFC 3261; supporto dei codec VoIP G.711 (μ-Law/a-Law), G.726, iLBC dei quali uno è utilizzato per la funzione vocale con una voicemailbox

Importante: l'uso di una voicemailbox/faxbox除去 chiavetta USB insertita non è possibile (non in dotazione).

1 porta host USB, collegamento tramite presa USB-A

2 porte ISDN (1, 2), collegamento tramite presa RJ-45 o morsetto a molla (a 4 fili S_0 , a 2 fili U_P0 ), con ponticelli commutabili a scelta come S_0 esterna, S_0 interna e U_P0 interna
resistenze terminali commutabili con DIP switch

8 porte analogiche interne (1, 2, 3, 4, 5, 6, 7, 8), collegamento tramite morsetto a molla (a 2 fili)

Possibilità di ampliamento sul disposativo di base

2 slot variabili (slot 1, 2) per i moduli seguenti:

• modulo 2BRI COMPact
• modulo 2FXO COMPact

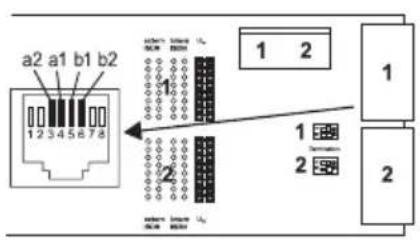

Possibilità di collegamento sul modulo COMpact 2BRI

2 porte ISDN (1, 2), collegamento tramite presa RJ-45 o morsetto a molla (a 4 fili S_0 , a 2 fili UP0 ), con ponticelli commutabili a scelta come S_0 esterna, S_0 interna e UP0 interna
resistenze terminali commutabili con DIP switch

Possibilità di collegamento sul modulo Compact 2FXO

2 porte analogiche esterne (1, 2), collegamento tramite presa RJ-45 o collegamento con morsetto a molla (a 2 fili)

Possibilità di ampliamato aggintive

Posto esterno Il centralino più essere ampliato solo mediante il collegamento di accessori adeguati in corrispondenza della porta Ethernet e della porta analogica interna.
Relè/attuatore
Ingresso commutazione
Uscita annunci

Note: Per questo centralino non sono disponibili moduli per la dotazione di una porta S_2M .

Limitazioni, numero massimo

Collegamenti analogici, VoIP e ISDN per i partecipanti interni (la porta S0 interna permette il collegamento di due partecipanti interni)	20
Canali analogici, VoIP e ISDN esterni 10
Porte S0 esterne 3
Canali VoIP 12
Canali voicemail 4
Canali fax 1
Dispositivi aggiuntivi (relè di commutazione IP/caselle IP, uscite annuncioc, posti esterni IP e a/b)	16
Posti esterni IP e a/b 8
Uscite annunci (per es. caselle audio a/b) 4
Relè/attuatori (parte integrante dei dispositivi aggiuntivi) 24
Potenza di alimentazione per tutte le porte S0/Up0/a/b 24 W

Porta analogica interna per terminali analogici

Modalità di composizione A impulsi o multi-frequenza
Tensione a vuoto Max. 40 VDC
Corrente di circuito	Circa 23 mA

Porta analogica interna per terminali analogici

Potenza di alimentazione 0,5 W
Portata 2 x 50 Ohm, circa 800 m	con diametro di 0,6 mm
Tensione chiamata Circa 45 V	eff, configurabile: 25/50 Hz
Toni ascolto 425 Hz +/-5%, intervallo +/-10%
Impedenze a/b Simmetriche

Porta S0 interna per terminali ISDN

Tipodi di collegamento Collegamento	otto di base S 0 come collegamento multidispositivo, EURO-ISDN (DSS1), bus passivo corto
Tensione di alimentazione 40 V	+5% / -15%
Potenza di alimentazione Max.	4 W
Portata Max. 150 m con cavo di	rete o cavo Telefonico tipici (doppino) e bus; per la tecnia di collegamento IAE si applicano gli standard europei ENV 41001 [DINV 41001] ed EN 28877 Max. 1000 m con cablaggio punto a punto
Resistenze terminali 100 Ohm,	commutabili; impostate di fabbrica su ON

Porta UPO interna per terminali ISDN

Tipi di collegamento U	P0 con protocollo Euro-ISDN (DSS1); 2 canali B per agli porta, collegamento diretto di un Telefono UP0 o dell'adattatore UP0/S0
Portata Con diametro di 0,6 mm:	cavo schermato: fino a 600 m cavo non schermato: fino a 1000 m
Tensione di alimentazione 40 V	+5% / -15%
Potenza di alimentazione Max.	4 W

Porta S0 esterna per operatori di rete ISDN

Tipodi collegamento Collegamento di base S 0 come collegamento multidispositivo o come collegamento centralino, EURO-ISDN (DSS1), il centralino è alimentato localmente
Portata Con cavo Telefonico o cavo di rete tipici (doppino)	Max. 150 m con collegamento multidispositivo
	Max. 1000 m con collegamento centralino

Porta S0 esterna per operatori di rete ISDN

Resistenze terminali 100 Ohm, commutabili; impostate di fabbrica su ON
Porta analogica esterna per operatori di rete analogici
Portata Circa 800 m con diametro di 0,6 mm
Modalità di composizione Multi-frequenza
Amplificazione in ricezione Configurabile: da -12 a +12 dB
Amplificazione in trasmissione Configurabile: da -6 a +6 dB
Frequenza segnale suoneria Configurabile: 16 / 25 / 50 Hz
Riconoscimento CLIP Configurabile: V.23-FSK / DTMF
Riconoscimento fine chiamata Configurabile: carattere multi-frequency “D”, inversionione di polarità della linea, analisi corrente di circuitto
Impedenze a/b 270R + (750R || 150 nF)
Porta Ethernet per terminali VoIP, Internet e PC
Interfaccia 10/100 Base-T (10/100 MBit/s, doppino RJ-45)
Standard VoIP SIP a norma RFC 3261
Codec VoIP interni/esterni G.71	1 (impostazione predefinita), G.722, G.726, G.729, iLBC
Terminali	Più di 1 per ciascun canale VoIP interno (overcommitment)
Interfaccia USB per stampante e supporto di archivazione
Interfaccia USB (High Speed, V 2.0)
Supporto di archivazione Non in dotazione, consigliato a partire da 1 GB

Slot scheda SD (scheda CPU)

Scheda Scheda di memoria SD	o SDHC, scheda da 4 GB in dotazione, partizioni Linux (Slot per scheda SD fino alla versione 4 del circuito stampato)
	Attenzione: la scheda di memoria contiene dati necessari per il funzionamento del centralino. Non rimuovere, preparare o formattare la scheda di memoria. La sua sostituzione dovrebbe avere luogo solo nell'ambito di un intervento di assistenza di un elettricista qualificato nel rispetto delle istruzioni.
	Memoria eMMC (dalla versione 6)

Varie

Involucro Plastica ABS
Dimensioni (La x A x P)	Dispositivo di base COMpact 4000: 334 x 331 x 94,5 mm Moduli: 160 x 70 x 25 mm
Peso Dispositivo di base COMpact 4000: circa 1,6 kg Moduli: circa 100 g (2BRI), circa 90 g (2FXO)
Imballaggio Scatola di cartone (non indicata come imballaggio per la spedizione)
Sicurezza CE

Note di carattere ambientale

Smaltimento

Qualora il dispositivo non serva più, smaltirlo a regola d'arte (non insieme ai normali rifiuti domestici).

Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente e delle norme vigenti in materia.

Informarsi presso le autorità locali o comunali sulle modalità di smaltimento corrette ed ecologiche del disposizio. Su richiesta, Auerswald più farsi carico dello smaltimento.

Per avvalersi di tale possibilità spedire il dispositivo a proprie spese ad Auerswald

GmbH & Co. KG.

Consumo di energia

Il centralino consuma automaticamente solo l'energia strettamente necessaria. Tuttavia, osservare ancche le seguenti indicazioni in materia di risparmio energetico:

Messa in funzione

• il consumo di energia dipende in larga misura dai telefoni e dai terminali collegati. Acquistare pertanto terminali ad alto risparmio energetico, quali, per esempio, Telefoni VoIP conformi ai requisiti previsti de Blue Angel alla norma RAL UZ 150 e Telefoni analogici standard.
• In caso di mancato utilizzato, rimuovere dal centralino tutti i supporti di archivazione utilizzati solo a scopo di backup dei dati.

Riparazione

Il presente centralino è progettato per garantire una lunga durata. Ciò nonostante, nell'eventualità di un guasto è possibile riparare i moduli difettosi (per es. i circuiti stampati). La disponibilità dei ricambi per il presente centralino è garantita come minimo fino a cinque anni dopo la relativa sospensione della produzione.

Dichiarazione di conformità

Il presente dispositivo soddisfa i requisiti fondamentali in materia di salute, sicurezza e ambiente di tutte le direttive europee applicabili. La dichiarazione di conformità è disponibile sul nostro site web.

Condizioni di garanzia

1. In qualità di produttore, Auerswald GmbH & Co. KG, Vor den Grashöfen 1, 38162 Cremlingen, Germany, concede su questo prodotto 24 mesi di garanzia del produttore a partire alla data di acquisto.
2. Per il consumatore quello significica che: garantiamo la consegna di dispositivi privi di difetti e provvediamo alla loro riparazione o sostituzione gratuite qualora emerge un difetto di produzione per 24 mesi a partire nella data di consegna. Facciamo a meno della prova che il consumatore deve fornire ai sensi della garanzia di legge a dimostrazione che il difetto era più presente al momento della consegna. Per la riparazione o la fornitura sostitutiva utilizzato componenti nuovi o come nuovi. I componenti eventualmente rimossi dal dispositorio divertano di notre proprietà e possono essere distrutti.
3. Oltre alla presente garanzia, al cliente spettano tutti i diritti di legge nei confronti del fornitore risultanti alla garanzia per vizi della casa venduta sulla base del contratto di compravendita. A differenza della garanzia del produttore da moi concessa, la garanzia di legge per i vizi della casa venduta riguarda unicoamente le condizioni al momento della vendita (consegra).
4. É possible usfuire della presente garanzia solo inviando ad Auerswald GmbH & Co. KG o, se vi trovate al di fuori della Germania, al nostro importatore generale o distributore locale, il dispositivo difettoso unitamente a un documento giustificativo dell'acquisto (fattura o scontrino inequivocabili). Allegare all'invioanche una descrizione dettagliata del difetto e riportare il proprio numero di Telefono per eventuali richieste di chiaramento. Per evitare che il dispositivo subisca danni durante il trasporto, imballarlo adeguatamente (per es. inseire il dispositivo nell'imballaggio originale, quando all'interno di un'ulteriore scatola di cartone).
5. La garanzia del produttore non copre i danni causati da gestione inadequata, erre di azionamento, uso improprio, influssi esterni, fulmini/sovratensioni, modifiche del prodotto e aggiunta di componenti. La garanzia non si applica ai componenti soggetti a usura (per es. batterie, fusibili, batterie ricaricabili, schede di memoria) e non copre eventuali danni causati da tali componenti (per es. in seguito all'esaurisi delle batterie). La garanzia non copre neppure i danni di trasporto, i danni indiretti e iosti subiti in seguito ai tempi di fuori servizio e di transito.
6. Eventuali riparazioni eseguite da centri non autorizzati provocano la decadenza del diritto alla garanzia.

Messa in funzione

Apertura dell'involucro

Avvertenza: L'uso impropero del dispositivo cui cause una scossa elettrica mortale.

• Solo un elettricista qualificato può esserequire installazioni con l'involucro aperto.

Avvertenza: Il contatto con piste o collegamenti Telefonici sotto tensione può causare una scossa elettrica mortale. Il centralino presente tensioni pericoloseanche all'esterno dell'alimentatore (per es. le tensioni suoneria). è consentito lavorare sui componenti attivi e pericolosi al contatto solo in condizioni di assenza di tensione. Allo stesso modo, è consentito lavorare in prossimità dei componenti attivi solo in condizioni di assenza di tensione o qualora tali componenti siano stati protetti adeguatamente contro il contatto diretto.

• Prima che un elettricista qualificato apra l'involucro, staccare la spina del centralino e degli accessori. I dispositivi devono essere scollegati ancche da eventuali sorgenti di corrente aggintive (per es. gruppi di continuità), se presenti.
• Attendere lo scaricamento dei condensatori del dispositivo per almeno tre minuti.
• Utilizzato il disposativo solo con l'involucro chiuso.
• Utilizzato il dispositivo solo alla parete.

Avvertenza: Le sovratensioni, per esempio quale che si formano durante i temporali, possono causare una scossa elettrica mortale.
- Durante un temporale non toccare il centralino e i dispositivi aesso collegati.

1. Sganciare contemporaneamente entrambi i fermi premendoli tra il pollice e l'indice.
2. Sollevare il coperchio e toglierlo completenessdall'involucro.

Montaggio dell'involucro alla parete

Avvertenza: Il contatto con piste o collegamenti Telefonici fatto tensione cui potere essere una scossa elettrica mortale.

• Montare il centralino nelle immediate vicinanze di una linea di terra (barra equipotenziale dell'impianto dell'edificio o conduittre di protezione). Collegare la messa a terra del centralino alla linea di terra mediante un cavo di collegamento con sezione di almeno 2,5mm^2

Avvertenza: La penetrazione di liquidi nel dispositovo più causare una scossa elettrica mortale e danneggiare o distruggere il centralino.

• Utilizzato il disposativo solo in locali chiusi e asciutti.

Attenzione: L'eventuale surriscaldamento può danneggiare o distruggere il centralino.

• Rispettare i limiti di temperatura ambiente riportati nei dati tecnici.
• Provedere affinché il calore che si sviluppa all'interno del dispositivo possa essere dissipato adeguatamente nell'ambiente circostante. Non è consentito montare il centralino all'interno di un armadiorawnza ricircolo dell'aria.
• Non coprir le aperture di ventilazione dell'involucro.

Messa in funzione

Importante: le sollecitazioni meccaniche e i campi elettromagnetici sono compensatore il funzionamento del centralino.

• Evitare di esporre il centralino a sollecitationi meccaniche (per es. vibrazioni).
• Non collocare in prossimità del centralino dispositivi che emettono campi elettromagnetici o sono sensibili a tali campi (per es. radioricevitori, dispositivi radio aziendali, impianti radiofonici amatoriali, cellulari, impianti DECT o simili.)
• Proteggere il dispositivo da sporcia, eccessi di polvere e condensa.

Requisiti:

• 3 viti e 3 tasselli

• Collegamenti disponibili nelle immedate vicinanze del luogo di montaggio:

• presa con messa a terra da 230 V

• scatola di collegamento/terminatore di rete per l'accesso di base (NTBA) dell'operaore di rete; per distance maggiori è necessario un cablaggio fisso tra i dispositivi
  -linea di terra (barra equipotenziale dell'impiano dell'edificio o conduttore di protezione)

• Contrassegnare e praticare i due fori di fissaggio superiori a una distance di 232 mm, quando inseire i tasselli nei fori.

Nota: Tenere contaanche delle dimensioni dell'involucro, paria a 334mm× 331mm× 94,5 mm. La distanza tra i fori di fissaggio superiori e i componenti sovrastanti dovrebbe essere di almeno 60~mm . In Internet è disponibile una maschera per la foratura.

1. Avvitate le due viti superi or in modo che la testa della vite disti circa 5 mm alla tarete.
2. Agganciare il dispositivo alle viti e tirarlo verso il basso parallelamente alla parete sono a battuta.
3. Contrassegnare il terzo foro di fissaggio.
4. Togliere nuovamente il disposativo.
5. Praticare il foro di fissaggio, quando insertire il tassello all'interno del foro.
6. Agganciare nuovamente il dispositivo alle viti e tirarlo verso il basso parallelamente alla parete fino a battuta.
7. Fissare il disposativo avvitando la terza vite.

Collegamento della messa a terra

Avvertenza: Il contatto con piste o collegamenti Telefonici sotto tensione cui possa essere una scossa elettrica mortale. Il centralino presente tensioni pericoloseanche all'esterno dell'alimentatore (per es. le tensioni suoneria). è consentito lavorare sui componenti attivi e pericolosi al contatto solo in condizioni di assenza di tensione. Allo stesso modo, è consentito lavorare in prossimità dei componenti attivi solo in

condizioni di assenza di tensione o qualora tali componenti siano stati protetti adeguatamente contro il contatto diretto.

• Scollegare dal centralino i terminali più collegati. Durante l'installazione della messa a terra il centralino non deve essere collegato ad alcun terminale. I terminali collegati sono alimentare currenti che sono potere una scossa elettrica.
• Scollegare la spina del centralino. I dispositivi devono essere scollegatianche da eventuali sorgenti di corrente aggintive (per es. gruppi di continuità), se presenti.
• Attendere lo scaricamento dei condensatori del dispositivo per almeno tre minuti.
• Per collegare il morsetto di messa a terra del centralino alla barra equipotenziale dell'implanto dell'edificio o al conduttore di protezione è consentita solo un cablaggio fisso, non sono ammessi collegamenti a spina.

Requisiti:

• cacciavite
• cavo di collegamento con conduttori con sezione di almeno 2,5 mm
• linea di terra disponibile nelle immediate vicinanze del luogo di montaggio (barra equipotenziale dell'impiano dell'edificio o conduttore di protezione)

• nessun terminale Collegato

• Fissare il cavo di collegamento alla barra equipotenziale dell'impianto dell'edificio o al conduttore di protezione.

• Introduire il cavo di collegamento nell'involucro e fissarlo al morsetto di messa a terra.

Conversion o espansion del centralino

Avvertenza: Il contatto con piste o collegamenti Telefonici sotto tensione cui possa essere una scossa elettrica mortale. Il centralino presente tensioni pericoloseanche all'esterno dell'alimentatore (per es. le tensioni suoneria). è consentito lavorare sui componenti attivi e pericolosi al contatto solo in condizioni di assenza di tensione. Allo stesso modo, è consentito lavorare in prossimità dei componenti attivi solo in condizioni di assenza di tensione o qualora tali componenti siano stati protetti adeguatamente contro il contatto diretto.

• Scollegare la spina del centralino. I dispositivi devono essere scollegati ancche da eventuali sorgenti di corrente aggiuntive (per es. gruppi di continuità), se presenti.
• Attendere lo scaricamento dei condensatori del dispositivo per almeno tre minuti.

Attenzione: le cariche elettrostatiche possono distruggere i componenti sensibili.
- Prima di toccare le schede con le mani o con un utensile, dissipare l'elettricità statica accumulata sulla propria persona. A tale scopo toccare un oggetto metallico possibilmente collegato a terra, per es. il morsetto di terra del centralino o il case di un PC.

Importante: prima di insertire un modulo 2BRI COMpact eseguire le impostazioni porta richieste sul modulo stesso (modalità di funzionamento e resistenze terminali).

Messa in funzione

Insetimento del modulo

1. Introduire il modulo nelle apposite guide per schede con il lato equipaggiato rivolto versuso sinistra.
2. Premere il modulo verso l'alto fino a che il fermo non scatta in posizione.

Estrazione del modulo

1. Sganciare il fermo della sched per es. con il pollice.
2. Con l'altra mano estrarre il modulo tirandolo verso il basso.

Collegamento del PC

Requisiti:

• presa di rete libera direttamente sul PC o nella rete del PC
• Inserire un'estremita del cavo di rete in dotazione in una presa di rete del PC o della rete.
• Inserire l'altra estremità del cavò di rete nella presa Ethernet sulla scheda Interface COMpact 4000.

Chiusura dell'involucro

Importante: prima di chiudere il coperchio, fissare il cavo Ethernet a una delle linguette fermacavo utilizzando una fascetta serracavi.
i Nota: I collegamenti necessari per la prima messa in funzione (collegamento al PC/alla rete ed event. collegamento di alcuni terminali) devono essere eseguiti prima della chiusura dell'involucro o predisisti collegando e guidando verso l'esterno un apposto cavo di collegamento.

Requisiti:

• cavi ordinamente sistemat i nel vano cavi dopo l'infallazione
• Appoggiare il bordo superiore del coperchio sul bordo superiore dell'involucro.
• Premere il bordo inferiore del coperchio sull'involucro sono a che non scatta in posizione.

Accensione del centralino

Avvertenza: Il contatto con piste o collegamenti Telefonici sotto tensione cui cui una scossa elettrica mortale.

• Chiudere l'involucro prima diMETTERE in funzione il centralino.

Requisiti:

• centralino collegato a terra con involucro chiuso

Collegare il centralino a una presa con messa a terra da 230 V liberamente accessibile.

I LED Status e Power si accendono per diversi secondi/minuti di colore rosso e arancione.

Quando entrambi i LED diventano di colore verde il centralino è pronto per il funzionamento.

Note: Se il LED Power rimane di colore rosso, è presente un erre. Rivolgersi al proprio rivenditore o direttamente al produttore.

Prima configurazione

Avvertenza: Un'eventuale configurazione incompleta o errata più risultare pericolosa per gli utenti, per es. nel caso in cui non sia possibile effettuare le chiamate di emergenza.

• La configurazione del prodotto ha luogotramite un server web integrato,le cui pagine possono essere richiamate tramite il browser web. L'interfaccia utente del server web (manager configurazione) è disponibile in lingua inglese o tedesca. Qualora la scarsa padronanza di tali lingue non consenta una corretta comprenzione del funzionamento e dei termini tecnici utilizzati, rivolgersi a un technique con conoscenze linguistiche adeguate.

Informazioni sulla connessione alla rete

La configurazione del centralino mediante PC ha luogotramite il manager configurazione integrato nel centralino, richiamabile tramite l'indirizzo IP del centralino. L'indirizzo IP da utilizzare dipende dal proprio collegamento e alla propria rete.

• Se il centralino non è ancora stato collegato a un router, ma è stato collegato direttamente a un singolo PC che riceve automaticamente il proprio indirizzo IP (impostazione standardi Windows e Mac OS X), il centralino risultata raggiungibiletramite l'indirizzo IP fisso 169.254.1.240 dell'area APIPA.

• Se il centralino è stato collegato a un router che, in qualità di server DHCP, assegna un indirizzo IP ai dispositivi collegati (impostazione standard della maggior parte dei router), il centralino risultata raggiungibiletramite due indirizzi IP:

• tramite l'indirizzo IP fisso 169.254.1.240 dell'area APIPA

• tramite l'indirizzo IP assegnato dal server DHCP

i Nota: se l'indirizzo IP fisso dell'area APIA non funziona, per prima casa è necessario risalire all'indirizzo IP assegnato dal server DHCP. Esistono le seguenti possibilità:

• se sul PC utilizzato è installato e attivato il servizio UPnP (per es. in Windows 8), è possibile cercare e selezionare il centralino nell'ambiente di rete come dispositivo "COMpact 4000"
• è possible utilizzato uno scanner di rete (per es. Angry IP Scanner)
• è possibile collegare un Telefono analogico compatible con CLIP e richiedere l'indirizzo IP digitando la sequenza di caratteri ##8*941#, quando riagganciando.

Important: per utilizzato il centralino all'interno di una rete nella quale gli indirizzi IP vengono assegnati in modo fisso, è necessario innanzitutto collegare un Telefono analogico compatibile con CLIP e modificare la configurazione IP del centralino per l'utilizzo in rete (vedere il capitolo successivo).

Impostazione dell'indirizzo IP fisso nel centralino

1. Sollevare il ricevitore di un Telefono interno.
2. Comporre in successione ##8, il PIN amministratore a 6 cifre (non impostato di fabbrica) e *930*0#.

Viene emesso il suono di conferma (suono pulsante).

Nel centralino la funzione client DHCP è disattivata.

1. Abbassare il ricevitore, quindi sollevarlo nuovamente.
2. Comporre in successione # # 8 , il PIN amministratore a 6 cifre (non impostato di fabbrica), 931, l'indirizzo IP a 12 cifre (per es. per 192.168.2.10: 192168002010) e#.

Viene emesso il suono di conferma (suono pulsante).

Nel centralino è impostato l'indirizzo IP immesso (per la maschera di sottorete 255.255.255.0).

1. Riagganciare il ricevitore.

Apertura del manager configurazione

Requisiti:

PC con risoluzione dello schermo min.: 1024 x 768
- browser consigliato: Mozilla Firefox (versione attuale), Google Chrome (versione attuale)

1. Nella barra degli indirizzi del browser immettere l'indirizzo IP del centralino. Esempio per l'immissione dell'indirizzo IP fisso https://169.254.1.240.
   Poiché il centralino forza una connessione HTTPS, il browser visualizza un avviso di sicurezza (dovuto alla mancanza del certificato di sicurezza).
2. Event. acquire il certificato di sicurezza per il proprio ambiente di lavoro (profilo dell'utente e del browser).
3. Fare cli su With assistant (Con procedure guidata) (opzione consigliata).
4. Eseguire le impostazioni di base seguendo la procedura guidata di configurazione.

Telefonate

Chiamate in uscita/accesso alla linea esterna

Durante la composizione dei numero di Telefono è necessario tenere conto della modalità di accesso alla linea esterna impostata per il participante. Il centralino distinguue tre modalità di accesso alla linea esterna:

Accesso automatico alla linea esterna (impostazione di fabbrica): né i numeri di Telefono esterni né quelli interni richiedono un predisso (eccezione: ** per l'accesso VoIP mirato). Il centralino opera automaticamente una distinzione tra i numeri di Telefono interni e quelli esterni confrontando il numero di Telefono composto con il prospetto dei numeri di Telefono interni:

• se il numero di Telefono composto è contentuto nel prospetto dei numeri di Telefono, il centralino instaura una connessione interna;
• se il numero di Telefono composto non è contentuto nel prospetto dei numeri di Telefono, il centralino instaura una connessione esterna.

Apparecchio interno: prima di comprare un numero di Telefono esterno l'utente deve comprere il numero di accesso alla linea esterna.

Apparecchio della linea esterna diretto: i numero di Telefono esterni non richiedono alcun preferisso, ma prima di comparre un numero di Telefono interno l'utente deve comparre **.

Note: Il comportamento dei Telefoni COMfortel 1400 IP/2600 IP/3200/3500/3600 IP durante la composizione dei numero di Telefono dipende dall'account predefinito impostato (vedere la guida del Telefono). Nei Telefoni COMfortel 1400 IP/2600 IP/3600 IP utilizzati come Telefoni diSYSTEMA, a partire alla versione 2.4 del firmware l'account predefinito cui essere acquisito dal centralino ed è quindi impostato in funzione della modalità di accesso alla linea esterna.

Installazione

Note: Per evitare conflitti con il prospetto dei numeri di Telefono interni, in fase di composizione i numeri di Telefono della rete locale a 3 o 4 cifre devono sempre essere preceduti dal prefisso locale.

Note: Prima di comprare il numero di Telefono interno, il centralino attende fino a 4 secondi l'inserimento di cifre aggintive per un eventuale numero di Telefono esterno although the case in cui il numero di Telefono digitato sia contentuto nel prospetto dei numeri di Telefono interni. Per evitare inutili attese è possibile immettere il symbolo # finale. In tal modo il centralino riconosce che l'inserimento è terminato e inizia immediamente la composizione.

Chiamate di emergenza

Le chiamate di emergenza sono le chiamate verso i numeroi di Telefono di emergenza configurati nel centralino. Queste chiamate vengono gestite in maniera diversa dalle及其他.

Note: Tra le impostazioni di base figuraanche l'impostazione del paese nel quale viene utilizzato il centralino. In fase di configurazione vengono registrati pertanto ancche i numeroi di Telefono di emergenza pubblici (per es. 112) del paese selezionato.

Durante le chiamate di emergenza è possibile tralasciare il numero di accesso alla linea esterna necessario per le altre chiamate (impostazione di fabbrica). Questo ha il vantageglio di permettereanche alle persone che non conoscono in numeri di accesso alla linea esterna di comprere i numeri di Telefono di emergenzaenza problema.

In presenza di un circuito di priorità delle chiamate di emergenza (impostazione di fabbrica), queste hanno la priorità sulle altre chiamate. L'esecuzione della chiamata di emergenza interrompe le eventuali conversazioni in corso.

Con un Telefono di sistema è possibile eseguire le chiamate di emergenzaanche con il blocco schermo attenuato (facoltativo, videere la guida del Telefono).

Installazione

Avviso: Le sovratensioni, per esempio delle che si formano durante i temporali, possono causare una scossa elettrica mortale e danneggiare o distruggere il centralino.

• Durante un temporale non toccare il centralino e i dispositivi aesso collegati.
• Tutti i cavi dell'edificio,anche quelli diretti al posto esterno,devono essere posati da un elettricista qualificato.
• Non utilizzato le porte a/b per il collegamento di apparecchi Telefonici derivativi esterni.

Avviso: Il contatto con piste o collegamenti Telefonici sotto tensione può causare una scossa elettrica mortale. Il centralino presente tensioni pericoloseanche all'esterno dell'alimentatore (per es. le tensioni suoneria). è consentito lavorare sui componenti attivi e pericolosi al contatto solo in condizioni di assenza di tensione. Allo stesso modo, è consentito lavorare in prossimità dei componenti attivi solo in condizioni di assenza di tensione o qualora tali componenti siano stati protetti adeguatamente contro il contatto diretto.

• Prima che un elettricista qualificato apra l'involucro per montare moduli aggiuntivi o eseguire collegamenti e commutazioni, staccare la spina del centralino. I dispositiivi devono essere scollegati ancche da eventuali sorgenti di corrente aggiuntive (per es. gruppi di continuità), se presenti.
• Attendere lo scaricamento dei condensatori del dispositivo per almeno tre minuti.

Importante: I'uso improprio cui o limitare le funzioni del dispositivo, causarne il malfunzionamento o la distruzione oppure, nel peggiore dei casi, creare situazioni pericolose per le persone.
- Collegare solo dispositivi che non contrastino con l'uso previsto del centralino.

Note per l'installazione

Il centralino è progettato per essere utilizzato in ambienti chiusi. Anche tutti i dispositivi collegati devono trovarsi all'interno dell'edificio.

Il centralino può essere collegato direttamente ad alcuni dispositivi, a condizione che questi si trovino nelle vicinanze del centralino. La distance possibile dipende alla lunghezza del cavo di collegamento del dispositivo, ma non deve superare i 10 m.

In mancanza di prese di collegamento adeguate o con distance maggiori, i cavi di installazione devono essere posati in modo fisso. Utilizzato cavi di INSTALLazione (per es. J-Y(St)Y 2 x 2 x 0,6) con le seguenti caratteristiche:

• non schermati; ma: schermati in presenza di condizioni sfavorevoli, per esempio in prossità di un potente trasmettitore o di una linea di potenza
• solo con ISDN: preferibilmente cordatura a bicoppie a stella

ISDN: per l'assegnazione dei singoli fili fare riferimento alle caratteristiche riportate di seguito. In caso di caratteristiche differenti consultare la norma VDE 0815.

		Cavo con due doppini Cavo con bicoppie a stella
Doppino/coppia 1	a1 rosso alla anello
	b1 nero anelli singoli, distanza di	17 mm
Doppino/coppia 2	a2 bianco anelli doppi, distanza di 34 mm
	b2 giallo anelli doppi, distanza di 17 mm

Analogica/ U_P0 : prevenir fattori di disturbo. Evitare di posare i cavi in parallelo per lunghe distance, in particolare accanto ai cavi di alimentazione elettrica. Intrecciare le coppie di fili. Gli accessori e i ricambi sono disponibili presso i rivenditori specializzati.

Operatore di rete ISDN sulla porta S_0 esterna

Possibilità di collegamento:

• NTBA
• gateway GSM digitale
• router con porta S _0 internal
  adattatore ISDN/VoIP

Requisiti:

• modalità di funzionamento "S 0 esterna" attivata per la porta S_0 interessata
• Resistenze terminali attivate su entrambé le estremità della connessione, quando nel terminatore di rete per l'accesso di base e nel centralino, sulla porta S_0 esterna interessata

Modalità di funzionamento "S0 esterna"

Resistenzeterminali attenuate

Se l'NTBA è peu distante dal centralino, eseguire un collegamento direttotramite la presa RJ-45 (cavo in dotazione).

Se l'NTBA è molto distante dal centralino, posare un cavo in modo fisso in corrispondenza dei morsetti della porta S_0 esterna.

Operatore di rete analogico sulla porta analogica esterna

Avvertenza: le tensioni che si formano in corrispondenza della scatola di collegamento dell'operaatore di rete possono causare una scossa elettrica mortale.

• Collegare il centralino alla scatola di collegamento dell'operaore di rete solo dopo aver richiuso l'involucro.

Possibilità di collegamento:

• rete Telefonica analogica pubblica in tutte Europa
• gateway GSM analogico

Se la presa analogica è molto distante dal centralino, collegare in modo fisso un cavo con scatola di collegamento ai morsetti della porta analogica esterna.

Collegare i dispositivi utilizzato il cavo RJ-11/RJ-11 in dotazione. In Germania è necessarioanche un adattatore RJ-11 per TAE-F.

portana analogica esterna
scatola di collegamento RJ-11

Internet, terminali VoIP e PC sulla porta Ethernet

Possibilità di collegamento:

PC
- Internet (account VoIP con uno o più numero di Telefono VoIP simile al collegamento multidisPOSITivo nella rete ISDN o account VoIP con un blocco per gli interni simile al collegamento del centralino nella rete ISDN sulla base dellaATTERistica SIP-DDI (anchenota come SIP Trunking)
- Telefoni di sistema COMfortel 1400 IP/2600 IP/3600 IP
- Telefoni di sistema COMfortel 3200/3500 (dalla versione del firmware 1.8E)
- server IP-DECT multicella e a cella singola COMfortel WS-400 IP e COMfortel WS-650 IP per ricevitori DECT COMfortel M-100, COMfortel M-200/210 e COMfortel M-300/310.
- Telefoni VoIP standard (SIP), per es. COMfortel 1200 IP
- softphone (SIP)
- relè di commutazione IP (per es. NETIO 230B, WebRelay (uguali ai Keil in termini di struttura), Energenie EG-PM2-Lan, Philips hue)
- posti esterni IP (per es. Telecom Behnke Serie 20 IP, Baudisch SIP Posto Esterno Maxi, TCS FBI 6101, ELCOM LBM-300)

Requisiti:

• per l'accesso a Internet: connessione a Internet a banda larga (per es. router DSL, router cavo TV)
• rete esistente (LAN) o singolo switch (per terminali VoIP) con una velocità di trasmissione di 100 MBit/s

Note: per il traffico dati VoIP con volumi di dati ridotti cui è sere sufficiente una velocità di trasmissione di 10 MBit/s nella LAN. Per il traffico dati VoIP con volumi di dati consistenti (per es. download) consigliamo di attrezzarsi in modo tale da garantire una velocità di trasmissione di 100 MBit/s. A tale scopo sostituire sia tutti i componenti di rete attivi (per es. switch e router), sia tutti i componenti di rete passivi (per es. cavi e scatole di collegamento). Per supportare in maniera affidabile una velocità di 100 MBit/s, i cavi e le scatole di collegamento devono essere almeno di categoria 5 (CAT5).

Installazione

Note: Se si utilizza uno switch con funzione PoE, i Telefoni VoIP collegati non richiedono alcun'alimentazione propria (per es. mediante alimentatore a spina) a condizione che il terminale supporti il funzionamento con PoE.

• Per l'uso di DiffServ per l'assegnazione di priorità ai pacchetti voce: il supporto di DiffServ deve essere presente e attivato in tutti i componenti di rete attivi
• II NAT-Traversal dovrebbe essere eseguito dal centralino o con un router SIP-aware perfettamente funzionante

Nota: nei router che non sono SIP-aware è necessario attivare alcune porte

necessarie per il traffico dati VoIP (porta RTP e porte SIP-UDP) (inoltro porte).

L'élenco delle porte utilizzate nel centralino è consultabile nel manager configurazione del centralino, alla voce Overviews (Panoramaiche) > Ports (Porte).

Attenzione: l'apertura di qualsiasi porta del router NAT mette a rischio la sicurezza.

• É necessario adottare misure di protezione aggintive.

Importante: per integrare il centralino in una rete esistente, rivolgersi

all'amministratore di sistema competente. L'intervento su una rete esistente cui cassetare gravi malfunzionamenti.

Terminali analogici sulla porta analogica interna

Possibilità di collegamento:

• Telefoni analogici
• fax analogici
• segreterie Telefoniche analogiche
  modem
• caselle audio a/b
• posti esterni a/b (per es. TFS-Dialog 200/300/400, TFS-Universal plus, TSA a/b)

Una scatola di collegamento (RJ-11 o, in Germania, TAE) delve essere collegata ai morsetti della porta analogica interna tramite cavo posato in modo fisso.

Terminali ISDN sulla porta S_0 interna

Possibilità di collegamento:

• Telefoni di sistema COMfortel 1200/1400/1600/2600 (dalla versione del firmware 1.6A)
• Telefoni ISDN conformi allo standard Euro-ISDN (DSS1)
• schede PC ISDN conformi allo standard Euro-ISDN (DSS1)

Importante: nel COMfortel 1400/2600 con segreteria Telefonica: per usufruire dell'intera gamma di funzioni, prevedere un solo Telefono per porta.

Requisiti:

• modalità di funzionamento "S _0 interna" attivata per la porta S_0 interessata
• resistenze terminali attivate sulla porta S 0 interna interessata del centralino (eccezione): cablaggio bus in due direzioni)

Modalità di funzionamento "S0 interna"

Resistenzeterminali attenuate

Term

Se il terminale è poco distante dal centralino, collegare un cavo ISDN (max. 10 m) alla presa RJ-45 della porta S_0 interna.

Se il terminale è molto distante dal centralino, posare i cavi e le scatole di collegamento in maniera fissa in corrispondenza dei morsetti della porta S_0 interna.

Terminali ISDN sulla porta U_P0 interna

Possibilità di collegamento:

• Telefoni di sistema COMfortel 1200/1400/1600/2600 (dalla versione del firmware 1.6A)
• Telefoni ISDN conformi allo standard Euro-ISDN (DSS1) (è necessario un adattatore U_P0 / S_0 )
• schede PC ISDN conformi allo standard Euro-ISDN (DSS1) (è necessario un adattatore U_P0 / S_0 )

Requisiti:

• modalità di funzionamento "U _ {P0} interna" attivata per la porta U_{P0} interessata
• resistenze terminali attivate sulla porta U P0 interna interessata del centralino

modalità di funzionamento "UPO interna"

Resistenzeterminali attenuate

Term

Se il terminale è molto distante dal centralino, collegare un singolo Telefono diSYSTEMA COMfortel 1200/1400/1600/2600 direttamente alla presa RJ-45 della porta U_P_0 interna. Per altri terminali ISDN o per collegare due Telefoni diSYSTEMA per porta è necessario un adattatore U_P_0 / S_0 .

Se il terminale è molto distante dal centralino, il cavo e la scatola di collegamento devono essere posati in maniera fissa in corrispondenza dei morsetti della porta U_P0 .

Attenzione: Le resistenze terminali eventualmente integrate nelle scatole di collegamento vengono distrutte e possono danneggiare il dispositivo.

• Diversamente alla porta S_0 , l'estremità di un cavo sulla porta U_P0 non deve essere dotata di resistenze terminali. Queste sono più integrate nei terminali (COMfortel 1200/1400/1600/2600 o adattatore U_P0 / S_0 ).
• Rimuovere le resistenze terminali più integrate nelle scatole di collegamento da usare sulla porta U_P0 .

Note: quando si utilizeszza un adattatore UP_0 / S_0 è possiblefare a meno della scatola di collegamento ISDN. L'adattatore UP_0 / S_0 puo essere montato alla parete in maniera fissa ed essere collegato saldamente al centralino tramite i due morsetti a vite nella parte posteriorie.

Nederlandss
