COMfortel D200 - Telefono Auerswald - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telefono VoIP cablato
Marca	Auerswald
Modello	COMfortel D200
Alimentazione	Power over Ethernet (PoE) IEEE 802.3af, classe 2
Potenza assorbita	1,2 W min., 6,5 W max.
Collegamento di rete	2 porte Ethernet 10/100/1000Base Tx
Codec VoIP	G.711, G.722, G.723, G.726, G.729, iLBC
Porta USB	1 per modulo di estensione dei tasti
Schermo	Grafico illuminato bianco/nero 240x128 pixel, retroilluminazione
Elementi di comando	Tastiera telefonica, 12 tasti fissi, croce direzionale, 12 tasti programmabili, 4 tasti contestuali
Ricevitore	Banda larga audio, microfono a elettrete, compatibile con apparecchio acustico
Cuffia	Interfaccia separata per cuffie dinamiche, compatibile DHSG
Custodia	Plastica nera
Dimensioni (L x H x P)	238 x 125/160 x 145/195 mm
Peso	697 g
Temperatura di funzionamento	0 a 40 °C
Temperatura di stoccaggio	-30 a +70 °C
Pulizia	Panno asciutto
Riparabilità	Riparazione solo da parte del produttore
Garanzia	24 mesi
Conformità	CE

Domande frequenti - COMfortel D200 Auerswald

Come effettuare la prima messa in servizio del COMfortel D200?

Montate il piede dell'apparecchio, collegatevi alla rete Ethernet (PoE). L'apparecchio si avvia e mostra l'indirizzo IP. Premere Cancel per accedere al menu First setup e configurare la lingua e il sito.

Come configurare la lingua del telefono?

Nel menu First setup, premere il tasto programmabile Country, quindi aprire Phone language e selezionare la lingua desiderata (es: Francese).

Dove trovare l'indirizzo IP del telefono?

L'indirizzo IP viene visualizzato sullo schermo all'avvio, dopo il logo dell'azienda. Prendetene nota per accedere al gestore di configurazione tramite un browser web.

Come accedere al gestore di configurazione?

Inserite l'indirizzo IP del telefono nella barra degli indirizzi di un browser. Utilizzate il nome utente e password predefiniti admin (per entrambi) e cliccate su Connessione.

Quali sono le credenziali predefinite per il gestore di configurazione?

Le credenziali predefinite sono admin per il nome utente e admin per la password. Si consiglia vivamente di modificarle subito dopo il primo accesso.

Come configurare un'identità SIP sul telefono?

Andate su Menu > Impostazioni > Identità, aprite un'identità non configurata e inserite i dati forniti dal vostro operatore (nome utente SIP, password, registro SIP). Spuntate Attiva identità.

Cosa fare se il telefono non rileva la rete?

Verificate che il cavo Ethernet sia correttamente collegato e che la rete supporti PoE (Power over Ethernet). In caso contrario, utilizzate l'adattatore PoE opzionale COMfortel PoE-100 o PoE-1000.

Posso usare una cuffia? Quali sono le specifiche?

Sì, il telefono dispone di un'interfaccia separata per cuffie dinamiche compatibile DHSG. Specifiche: alimentazione microfono 0,5 mA max., sensibilità -43 dB, impedenza altoparlante 100 Ohm.

Come pulire l'apparecchio?

Pulite solo con un panno asciutto. Evitate la penetrazione di liquidi nella custodia, poiché potrebbe danneggiare l'apparecchio.

Qual è la durata della garanzia del produttore?

La garanzia del produttore è di 24 mesi a partire dalla data di acquisto. Copre i difetti di fabbricazione, ma non i danni derivanti da un uso non conforme.

MANUALE UTENTE COMfortel D200 Auerswald

Istruzioni per l'uso Italiano

Gebruikshandleiding

Instrukcja obsługi

Deutsch

English

Nederlands

Polski

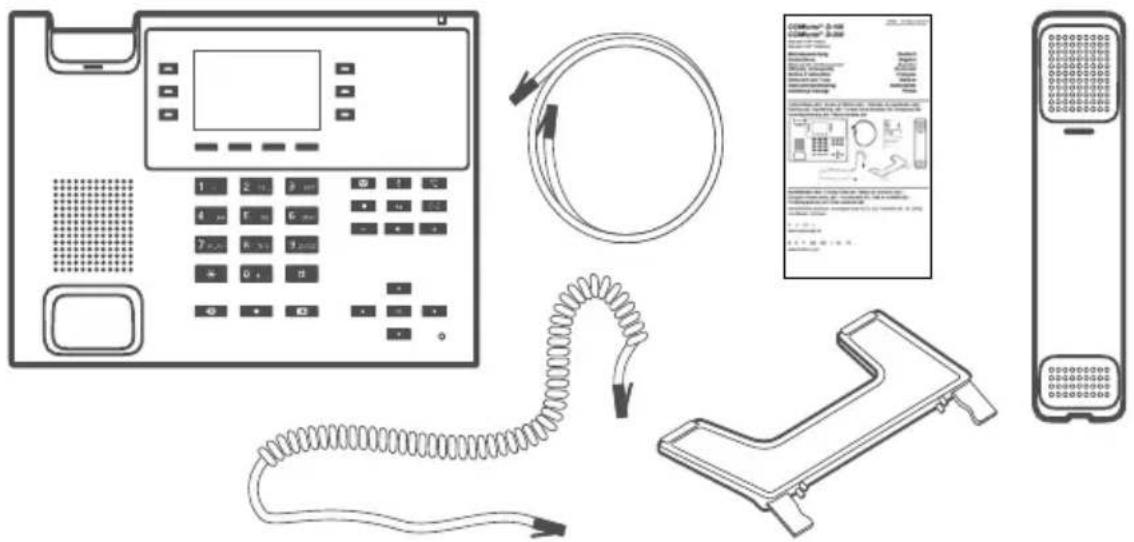

Lieferumfang (de) / Scope of Delivery (en) / Volumen de suministro (es) / Εξοπλισμός παράδοσης (el) / Contenu de la livraison (fr) / Dotazione (it) / Leveringsomvang (nl) / Zakres dostawy (pl)

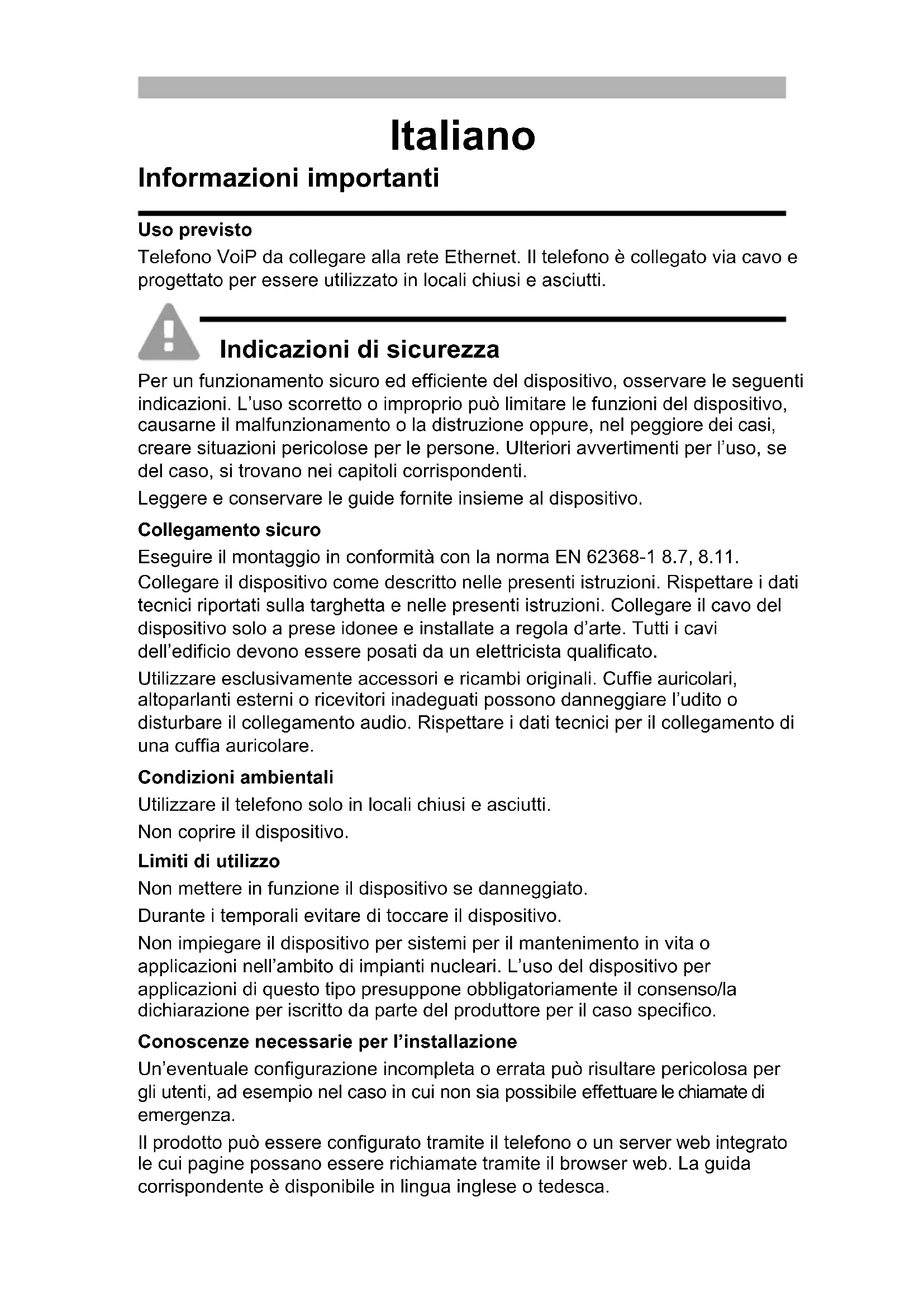

Informazioni importanti

Uso previsto

Telefono VoiP da collegare alla rete Ethernet. Il telefono è collegato via cavo e progettato per essere utilizzato in locali chiusi e asciutti.

Indicazioni di sicurezza

Per un funzionamento sicuro ed efficiente del dispositivo, osservare le seguenti indicazioni. L'uso scorretto o improprio può limitare le funzioni del dispositivo, causarne il malfunzionamento o la distruzione oppure, nel peggiore dei casi, creare situazioni pericolose per le persone. Ulteriori avvertimenti per l'uso, se del caso, si trovano nei capitoli corrispondenti.

Leggere e conservare le guide fornite insieme al dispositivo.

Collegamento sicuro

Eseguire il montaggio in conformità con la norma EN 62368-1 8.7, 8.11.

Collegare il dispositivo come descritto nelle presenti istruzioni. Rispettare i dati tecnici riportati sulla targhetta e nelle presenti istruzioni. Collegare il cavo del dispositivo solo a prese idonee e installate a regola d'arte. Tutti i cavi dell'edificio devono essere posati da un elettricista qualificato.

Utilizzare esclusivamente accessori e ricambi originali. Cuffie auricolari, altoparlanti esterni o ricevitori inadeguati possono danneggiare l'udito o disturbare il collegamento audio. Rispettare i dati tecnici per il collegamento di una cuffia auricolare.

Condizioni ambientali

Utilizzare il telefono solo in locali chiusi e asciutti.

Non coprire il dispositivo.

Limiti di utilizzo

Non mettere in funzione il dispositivo se danneggiato.

Durante i temporali evitare di toccare il dispositivo.

Non impiegare il dispositivo per sistemi per il mantenimento in vita o applicazioni nell'ambito di impianti nucleari. L'uso del dispositivo per applicazioni di questo tipo presuppone obbligatoriamente il consenso/la dichiarazione per iscritto da parte del produttore per il caso specifico.

Conoscenze necessarie per l'installazione

Un'eventuale configurazione incompleta o errata può risultare pericolosa per gli utenti, ad esempio nel caso in cui non sia possibile effettuare le chiamate di emergenza.

Il prodotto può essere configurato tramite il telefono o un server web integrato le cui pagine possano essere richiamate tramite il browser web. La guida corrispondente è disponibile in lingua inglese o tedesca.

In caso di scarsa padronanza di tali lingue e dei termini tecnici utilizzati, rivolgersi a un tecnico con conoscenze linguistiche adeguate.

Riparazione

Non aprire il dispositivo. Solo il produttore può aprire e riparare il dispositivo.

Pulizia

Attenzione: La penetrazione di liquidi nel dispositivo può danneggiarlo o distruggerlo.

- Pulire il dispositivo solo con un panno asciutto.

Dati tecnici

	COMfortel® D-100 COMfortel	® D-200
Tensione di funzionamento	Alimentazione PoE tramite porta Ethernet a norma IEEE 802.3af (se la rete non supporta la tecnologia PoE, con COMfortel® PoE-100 o COMfortel® PoE-1000 disponibile come accessorio)
Classe PoE Classe 1 (contrassegnata sulla targhetta)		Classe 2 (contrassegnata sulla targhetta)
Potenza assorbita min.	1,5 W, max. 3,8 W min. 1,2	W, max. 6,5 W
Collegamento al sistema	Ethernet 10/100Base Tx 10/100/1000 Tx Ethernet
2^a porta Ethernet Ethernet	10/100Base Tx 10/100/1000 Tx Ethernet
Codec VoIP G.711 A-law	μ-Law, G.722 (banda larga), G.723, G.726, G.729, iLBC
Collegamento USB 1x per il collegamento di		un modulo di estensione tasti COMfortel® D-XT20
Indicatori 12 LED a più colori, display grafico illuminato, bianco e nero, 240 x 128 pixel, retroilluminazione
Elementi di comando Ta	stiera, 12 tasti funzione fissi, tastierino direzionale. 6 tasti funzione liberamente programmabili a sinistra e a destra vicino al display (3 livelli), nomi personalizzati indicatori di stato a LED. 4 softkey dipendenti dal contesto sotto il display.
Ricevitore Audio a banda	larga, microfono a electret, ricevitore con altoparlante dinamico, compatibile con apparecchio acustico
Cuffia auricolare	Interfaccia separata per cuffie auricolari dinamiche, anche con supporto della tecnologia wireless (DHSG)
Commutatore a forchetta	Contatto di commutazione magnetico
Involucro Plastica, nera
Dimensioni (La x A x P)	238 mm x 125/160 mm x 145/195 mm
Peso	697 g

	COMfortel® D-100 COMfortel® D-200
Temperatura Funzionamento: da 0 a 40 °C, stoccaggio: da - 30 a + 70 °C, senza formazione di condensa
Sicurezza CE

Dati tecnici per il collegamento di una cuffia auricolare

Assorbimento di corrente del microfono Max. 0,5 mA

Sensibilità del microfono - 43 dB
Impedenza degli altoparlanti 100 Ohm
Sensibilità degli altoparlanti a 1 kHz	19,5 +/- 3 dBPa/V
Limite del livello sonoro 24 dBPa

Note di carattere ambientale

Qualora il dispositivo non serva più, smaltirlo a regola d'arte (non insieme ai normali rifiuti domestici).

Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente e delle norme vigenti in materia.

Informarsi presso le autorità locali o comunali sulle modalità di smaltimento corrette ed ecologiche del dispositivo. Su richiesta,

Auerswald può farsi carico dello smaltimento. Per avvalersi di tale possibilità spedire il dispositivo a proprie spese ad Auerswald GmbH & Co. KG.

Dichiarazione di conformità

Il presente dispositivo soddisfa i requisiti fondamentali in materia di salute, sicurezza e ambiente di tutte le direttive europee applicabili. La dichiarazione di conformità è disponibile sul nostro sito web.

Condizioni di garanzia

1. In qualità di produttore, Auerswald GmbH & Co. KG, Vor den Grashöfen 1, 38162 Cremlingen, Germany, concede su questo prodotto 24 mesi di garanzia del produttore a partire dalla data di acquisto.
2. Per il consumatore questo significa che: garantiamo la consegna di dispositivi privi di difetti e provvediamo alla loro riparazione o sostituzione gratuita qualora emerga un difetto di produzione per 24 mesi a partire dalla data di consegna. Facciamo a meno della prova che il consumatore deve fornire ai sensi della garanzia di legge a dimostrazione che il difetto era già presente al momento della consegna. Per la riparazione o la fornitura sostitutiva utilizziamo componenti nuovi o come nuovi. I componenti eventualmente rimossi dal dispositivo diventano di nostra proprietà e possono essere distrutti.
3. Oltre alla presente garanzia, al cliente spettano tutti i diritti di legge nei confronti del fornitore risultanti dalla garanzia per vizi della cosa venduta sulla base del contratto di compravendita. A differenza della garanzia del produttore da noi concessa, la garanzia di legge per i vizi della cosa venduta riguarda unicamente le condizioni al momento della vendita (consegna).
4. È possibile usufruire della presente garanzia solo inviando ad Auerswald GmbH & Co. KG o, se vi trovate al di fuori della Germania, al nostro importatore generale o distributore locale, il dispositivo difettoso unitamente a un documento giustificativo dell'acquisto (fattura o scontrino inequivocabili). Allegare all'invio anche una descrizione dettagliata del difetto e riportare il proprio numero di telefono per eventuali richieste di chiarimento. Per evitare che il dispositivo subisca danni durante il trasporto, imballarlo adeguatamente (per es. inserire il dispositivo nell'imballaggio originale, quindi all'interno di un'ulteriore scatola di cartone).
5. La garanzia del produttore non copre i danni causati da gestione inadeguata, errore di azionamento, uso improprio, influssi estemi, fulmini/sovratensioni, modifiche del prodotto e aggiunta di componenti. La garanzia non si applica ai componenti soggetti a usura (per es. batterie, fusibili, batterie ricaricabili, schede di memoria) e non copre eventuali danni causati da tali componenti (per es. in seguito all'esaurirsi delle batterie). La garanzia non copre neppure i danni di trasporto, i danni indiretti e i costi subiti in seguito ai tempi di fuori servizio e di transito.
6. Eventuali riparazioni eseguite da centri non autorizzati provocano la decadenza del diritto alla garanzia.

Prima messa in funzione

Nota: Le presenti istruzioni descrivono la messa in funzione senza provisioning.

1. Montare il piedino del dispositivo come riportato in figura A 1.

2. Collegare il dispositivo come riportato in figura A 2.

Il dispositivo si avvia.

Il logo dell'azienda compare per 2 – 3 minuti.

Un avviso sul display indica che si stanno cercando file di provisioning. Al contempo viene visualizzato l'indirizzo IP del telefono.

1. Annotare l'indirizzo IP.

2. Premere il softkey Cancel.

Si giunge al menu First Setup.

Nota: In seguito, eseguire le impostazioni come segue:

- Scorrere gli elenchi con i tasti freccia ▲▼.

- Inserire cifre e caratteri con la tastiera.

- Confermare la selezione o i dati immessi con il tasto OK

OK

Impostare lingua e luogo

1. Premere il softkey Country.

2. Aprire Phone language.

3. Impostare la lingua del telefono (qui: Italiano).

La lingua del menu viene modificata.

1. Aprire Luogo.

2. Impostare l'ubicazione del telefono.

3. Aprire Lingua Manager di config.

4. Impostare la lingua del manager di configurazione.

5. Premere il tasto Indietro .

Si ritorna al menu Prima configurazione.

1. Per la configurazione successiva sono disponibili le seguenti alternative:

- Premere il softkey OK per eseguire ulteriori impostazioni sul telefono. Vedere Configurazione dell'identità sul telefono.

- Premere il softkey WebUI per attivare Accesso > Amministrazione web (https). Ora è possibile eseguire altre impostazioni comodamente nel manager di configurazione. Vedere Apertura del manager configurazione.

Il menu Prima configurazione viene chiuso.

Configurazione dell'identità sul telefono

1. Aprire Menu > Impostazioni > Identità.

Compare un elenco con 6 identità non impostate, indicate con ---.

1. Aprire un'identità non impostata.

2. Inserire i dati riportati di seguito, a seconda della modalità.

Nota: per inserire i numeri è necessario premere a lungo i tasti numerici.

	Centralino Provider VoIP
Nome utente SIP	il numero di telefono interno impostato per il telefonoEsempio: 557	Il nome utente impostato per l’accountEsempio: [e-mail]
Password la password corrispondente la password corrispondente
Registrar SIP	l’indirizzo IP del centralinoEsempio: 192.168.196.37	l’URL del provider VoIPEsempio: Nomeprovider.it

1. Inserire alla voce Nome display il nome che deve comparire sul display del dispositivo.

2. Spuntare Attiva identità.

A questo punto l'impostazione iniziale è conclusa. Ogni altra impostazione è facoltativa.

Apertura del manager configurazione

1. Nella barra degli indirizzi del browser, immettere l'indirizzo IP del telefono.
2. Inserire il nome utente e la password, entrambi admin di fabbrica.
3. Premere su Login.

Attenzione: Le password predefinite di fabbrica sono rischiose.

- Modificare subito la password alla voce Utente.

Nota: Per ulteriori informazioni anche sull'impostazione dell'identità, consultare la Assistenza online.
