Tipo di prodotto	Telefono VoIP
Marca	Auerswald
Modello	COMfortel D110
Dimensioni (L × A × P)	238 × 125-160 × 145-195 mm
Peso	697 g
Alimentazione	PoE IEEE 802.3af (Classe 1), 1,5 a 3,8 W
Display	Grafico illuminato, bianco e nero, 240 × 128 pixel
Tastiera	12 tasti fissi, croce direzionale, 6 tasti programmabili (3 livelli), 4 tasti contestuali
Codec VoIP	G.711, G.722 (larga banda), G.726, G.729, iLBC
Connettività di rete	1 porta Ethernet 10/100 Base-Tx
Porta USB	1 porta USB per modulo di espansione tasti (COMfortel D-XT20)
Microtelefono	Interfaccia separata per microtelefono dinamico, compatibile DHSG
Altoparlante	Larga banda, auricolare dinamico
Temperatura di funzionamento	0 a 40 °C
Temperatura di stoccaggio	-30 a 70 °C
Involucro	Plastica, nero
Garanzia del produttore	24 mesi
Manutenzione	Pulire con un panno asciutto
Sicurezza	Non aprire l'apparecchio, utilizzare esclusivamente accessori originali
Riparabilità	Riparazione solo da parte del produttore
Compatibilità uditiva	Auricolare compatibile con apparecchi acustici

Domande frequenti - COMfortel D110 Auerswald

Come effettuare la prima messa in servizio del COMfortel D110?

Montare il supporto, collegare alla rete tramite PoE, attendere l'avvio. Prendere nota dell'indirizzo IP visualizzato, premere Cancel, quindi impostare la lingua e il sito nel menu First setup. Successivamente, configurare un'identità SIP o utilizzare l'interfaccia web.

Come configurare un'identità SIP sul telefono?

Andare su Menu > Impostazioni > Identità. Aprire un'identità non configurata, inserire il nome utente SIP, la password, il registro SIP (indirizzo IP del sistema o URL del fornitore) e il nome visualizzato. Spuntare Attiva identità.

Come accedere all'interfaccia web di gestione?

Inserire l'indirizzo IP del telefono in un browser. Accedere con il nome utente e password predefiniti admin. Si consiglia di cambiare immediatamente la password.

Cosa fare se lo schermo mostra 'Ricerca file di provisioning'?

Premere il tasto programmabile Cancel per accedere al menu First setup. È quindi possibile configurare manualmente il telefono.

Come collegare un microtelefono?

Utilizzare l'interfaccia separata per microtelefono dinamico. Rispettare le specifiche tecniche: alimentazione microfono 0,5 mA max, sensibilità -43 dB, impedenza altoparlante 100 ohm. L'uso di un microtelefono non adatto può degradare la qualità.

Come pulire il telefono?

Utilizzare solo un panno asciutto. Evitare la penetrazione di liquidi nell'involucro.

Il telefono è compatibile con Power over Ethernet (PoE)?

Sì, è compatibile PoE IEEE 802.3af (classe 1). Se la rete non supporta PoE, utilizzare un injector opzionale come il COMfortel PoE-100.

Posso usare un alimentatore invece del PoE?

Il manuale indica che l'alimentazione avviene tramite PoE. Nessun alimentatore è menzionato. Utilizzare un injector PoE se necessario.

Come ripristinare le impostazioni di fabbrica del telefono?

Il manuale non descrive il ripristino hardware. Tuttavia, tramite l'interfaccia web è possibile trovare un'opzione di ripristino. Consultare la guida online.

Qual è la durata della garanzia del produttore?

La garanzia del produttore Auerswald è di 24 mesi dalla data di acquisto. Copre i difetti di fabbricazione. Per qualsiasi reclamo, inviare l'apparecchio con prova d'acquisto ad Auerswald.

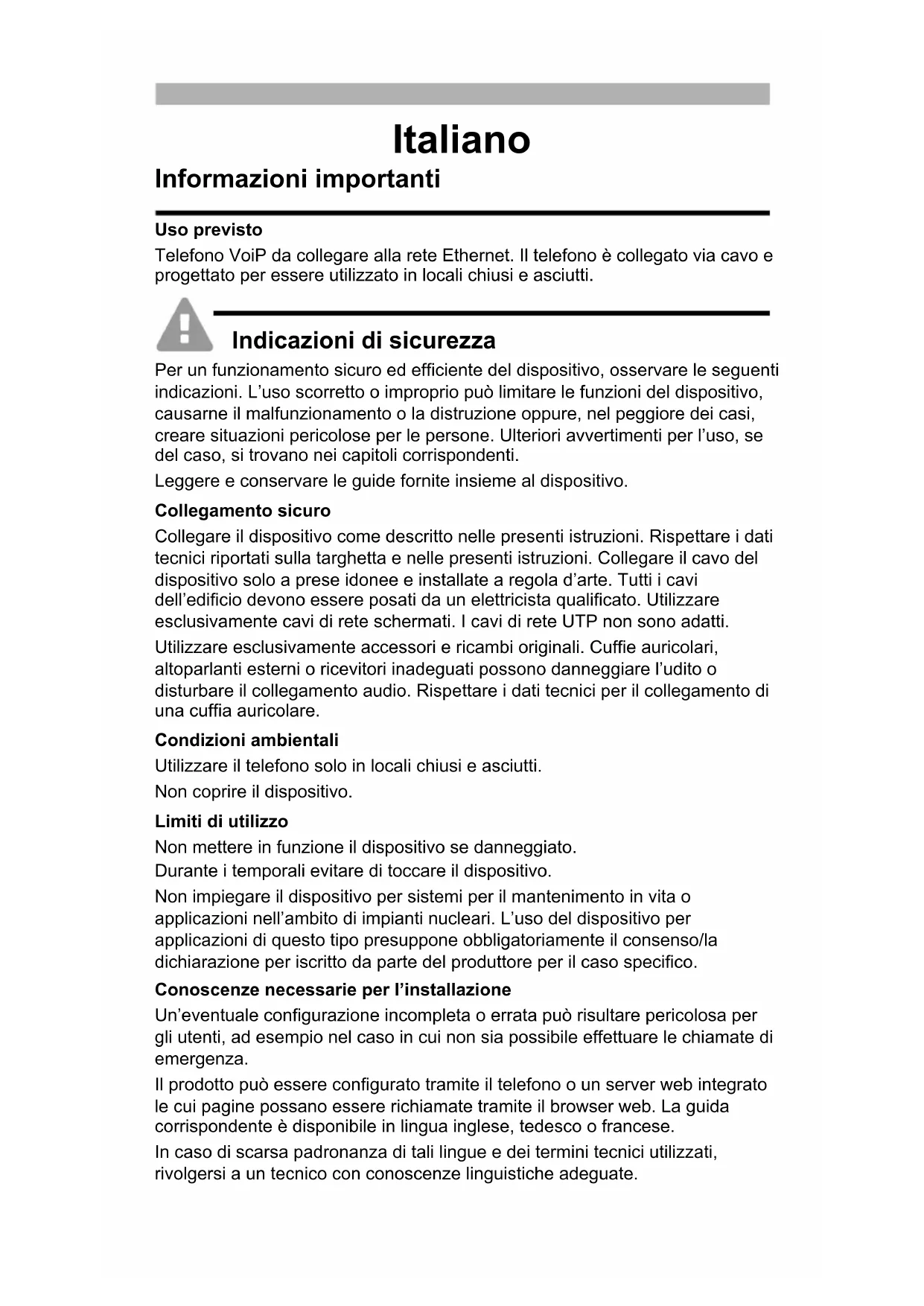

MANUALE UTENTE COMfortel D110 Auerswald

Informazioni importanti

Uso previsto

Telefono VoiP da collegare alla rete Ethernet. Il telefono è collegato via cavo e progettato per essere utilizzato in locali chiusi e asciutti.

Indicazioni di sicurezza

Per un funzionamento sicuro ed efficiente del dispositivo, osservare le seguenti indicazioni. L'uso scorretto o improprio può limitare le funzioni del dispositivo, causarne il malfunzionamento o la distruzione oppure, nel peggiore dei casi, creare situazioni pericolose per le persone. Ulteriori avvertimenti per l'uso, se del caso, si trovano nei capitoli corrispondenti.

Leggere e conservare le guide fornite insieme al dispositivo.

Collegamento sicuro

Collegare il dispositivo come descritto nelle presenti istruzioni. Rispettare i dati tecnici riportati sulla targhetta e nelle presenti istruzioni. Collegare il cavo del dispositivo solo a prese idonee e installate a regola d'arte. Tutti i cavi dell'edificio devono essere posati da un elettricista qualificato. Utilizzare esclusivamente cavi di rete schermati. I cavi di rete UTP non sono adatti.

Utilizzare esclusivamente accessori e ricambi originali. Cuffie auricolari, altoparlanti esterni o ricevitori inadeguati possono danneggiare l'udito o disturbare il collegamento audio. Rispettare i dati tecnici per il collegamento di una cuffia auricolare.

Condizioni ambientali

Utilizzare il telefono solo in locali chiusi e asciutti.

Non coprire il dispositivo.

Limiti di utilizzo

Non mettere in funzione il dispositivo se danneggiato.

Durante i temporali evitare di toccare il dispositivo.

Non impiegare il dispositivo per sistemi per il mantenimento in vita o applicazioni nell'ambito di impianti nucleari. L'uso del dispositivo per applicazioni di questo tipo presuppone obbligatoriamente il consenso/la dichiarazione per iscritto da parte del produttore per il caso specifico.

Conoscenze necessarie per l'installazione

Un'eventuale configurazione incompleta o errata può risultare pericolosa per gli utenti, ad esempio nel caso in cui non sia possibile effettuare le chiamate di emergenza.

Il prodotto può essere configurato tramite il telefono o un server web integrato le cui pagine possano essere richiamate tramite il browser web. La guida corrispondente è disponibile in lingua inglese, tedesco o francese.

In caso di scarsa padronanza di tali lingue e dei termini tecnici utilizzati, rivolgersi a un tecnico con conoscenze linguistiche adeguate.

Riparazione

Non aprire il dispositivo. Solo il produttore può aprire e riparare il dispositivo.

Pulizia

Attenzione: La penetrazione di liquidi nel dispositivo può danneggiarlo o distruggerlo.

- Pulire il dispositivo solo con un panno asciutto.

Dati tecnici

	COMfortel® D-110 COMfortel® D-210
Tensione di funzionamento	Alimentazione PoE tramite porta Ethernet a norma IEEE 802.3af (se la rete non supporta la tecnologia PoE, con COMfortel® PoE-100 o COMfortel® PoE-1000 disponibile come accessorio)
Classe PoE Classe 1	(contrassegnata sulla targhetta)	Classe 2 (contrassegnata sulla targhetta)
Potenza assorbita min.	1,5 W, max. 3,8 W min. 1,2 W, max. 6,5 W
Collegamento al sistema	Ethernet 10/100Base Tx 10/100/1000 Tx Ethernet
2^a porta Ethernet Ethernet 10/100Base Tx 10/100/1000 Tx Ethernet
Codec VoIP G.711 A-law, μ-Law, G.722 (banda larga), G.726, G.729, iLBC
Collegamento USB 1x per il collegamento di		un modulo di estensione tasti COMfortel® D-XT20, COMfortel® D-XT20i
Indicatori 12 LED a più colori, display grafico illuminato, bianco e nero, 240 × 128 pixel, retroilluminazione
Elementi di comando Tastiera, 12 tasti funzione fissi, tastierino direzionale.6 tasti funzione liberamente programmabili a sinistra e a destra vicino al display (3 livelli), nomi personalizzati, indicatori di stato a LED.4 softkey dipendenti dal contesto sotto il display.
Ricevitore Audio a banda larga, microfono a electret,ricevitore con altoparlante dinamico, compatibile con apparecchio acustico
Cuffia auricolare	Interfaccia separata per cuffie auricolari dinamiche,anche con supporto della tecnologia wireless (DHSG)
Commutatore a forchetta	Contatto di commutazione magnetico
Involucro Plastica, nera
Dimensioni (La × A × P)	238 mm × 125/160 mm × 145/195 mm
Peso	697 g

	COMfortel® D-110 COMfortel® D-210
Temperatura Funzionamento: da 0 a 40 °C, stoccaggio: da - 30 a + 70 °C, senza formazione di condensa
Sicurezza CE

Dati tecnici per il collegamento di una cuffia auricolare

Assorbimento di corrente del microfono Max. 0,5 mA

Sensibilità del microfono - 43 dB
Impedenza degli altoparlanti 100 Ohm
Sensibilità degli altoparlanti a 1 kHz	19,5 +/- 3 dBPa/V
Limite del livello sonoro 24 dBPa

Note di carattere ambientale

Qualora il dispositivo non serva più, smaltirlo a regola d'arte (non insieme ai normali rifiuti domestici).

Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente e delle norme vigenti in materia.

Informarsi presso le autorità locali o comunali sulle modalità di smaltimento corrette ed ecologiche del dispositivo. Su richiesta,

Auerswald può farsi carico dello smaltimento. Per avvalersi di tale possibilità spedire il dispositivo a proprie spese ad Auerswald GmbH & Co. KG.

Dichiarazione di conformità

Il presente dispositivo soddisfa i requisiti fondamentali in materia di salute, sicurezza e ambiente di tutte le direttive europee applicabili. La dichiarazione di conformità è disponibile sul nostro sito web.

Condizioni di garanzia

1. In qualità di produttore, Auerswald GmbH & Co. KG, Vor den Grashöfen 1, 38162 Cremlingen, Germany, concede su questo prodotto 24 mesi di garanzia del produttore a partire dalla data di acquisto.
2. Per il consumatore questo significa che: garantiamo la consegna di dispositivi privi di difetti e provvediamo alla loro riparazione o sostituzione gratuita qualora emerga un difetto di produzione per 24 mesi a partire dalla data di consegna. Facciamo a meno della prova che il consumatore deve fornire ai sensi della garanzia di legge a dimostrazione che il difetto era già presente al momento della consegna. Per la riparazione o la fornitura sostitutiva utilizziamo componenti nuovi o come nuovi. I componenti eventualmente rimossi dal dispositivo diventano di nostra proprietà e possono essere distrutti.
3. Oltre alla presente garanzia, al cliente spettano tutti i diritti di legge nei confronti del fornitore risultanti dalla garanzia per vizi della cosa venduta sulla base del contratto di compravendita. A differenza della garanzia del produttore da noi concessa, la garanzia di legge per i vizi della cosa venduta riguarda unicamente le condizioni al momento della vendita (consegna).
4. È possibile usufruire della presente garanzia solo inviando ad Auerswald GmbH & Co. KG o, se vi trovate al di fuori della Germania, al nostro importatore generale o distributore locale, il dispositivo difettoso unitamente a un documento giustificativo dell'acquisto (fattura o scontrino inequivocabili). Allegare all'invio anche una descrizione dettagliata del difetto e riportare il proprio numero di telefono per eventuali richieste di chiarimento. Per evitare che il dispositivo subisca danni durante il trasporto, imballarlo adeguatamente (per es. inserire il dispositivo nell'imballaggio originale, quindi all'interno di un'ulteriore scatola di cartone).
5. La garanzia del produttore non copre i danni causati da gestione inadeguata, errore di azionamento, uso improprio, influssi esterni, fulmini/sovratensioni, modifiche del prodotto e aggiunta di componenti. La garanzia non si applica ai componenti soggetti a usura (per es. batterie, fusibili, batterie ricaricabili, schede di memoria) e non copre eventuali danni causati da tali componenti (per es. in seguito all'esaurirsi delle batterie). La garanzia non copre neppure i danni di trasporto, i danni indiretti e i costi subiti in seguito ai tempi di fuori servizio e di transito.
6. Eventuali riparazioni eseguite da centri non autorizzati provocano la decadenza del diritto alla garanzia.

Prima messa in funzione

Nota: Le presenti istruzioni descrivono la messa in funzione senza provisioning.

1. Montare il piedino del dispositivo come riportato in figura A 1.
2. Collegare il dispositivo come riportato in figura A 2.

Il dispositivo si avvia.

Il logo dell'azienda compare per 1 minuto.

Un avviso sul display indica che si stanno cercando file di provisioning. Al contempo viene visualizzato l'indirizzo IP del telefono.

1. Annotare l'indirizzo IP.
2. Premere il softkey Cancel.

Si giunge al menu First Setup.

Nota: In seguito, eseguire le impostazioni come segue:

• Scorrere gli elenchi con i tasti freccia ▲▼.
• Inserire cifre e caratteri con la tastiera.
• Confermare la selezione o i dati immessi con OK

OK

Impostare lingua e luogo

1. Premere il softkey Country.
2. Aprire Phone language.
3. Impostare la lingua del telefono (qui: Italiano).

La lingua del menu viene modificata.

1. Aprire Luogo.
2. Impostare l'ubicazione del telefono.
3. Aprire Lingua interfaccia web.
4. Impostare la lingua dell'interfaccia web.
5. Premere Indietro

Si ritorna al menu Prima configurazione.

1. Per la configurazione successiva sono disponibili le seguenti alternative:

2. Premere il softkey OK per eseguire ulteriori impostazioni sul telefono. Vedere Configurazione dell'identità sul telefono.

3. Premere il softkey WebUI per attivare Accesso > Amministrazione web (https). Ora è possibile eseguire altre impostazioni comodamente nell'interfaccia web. Vedere Apertura I interfaccia web.

Il menu Prima configurazione viene chiuso.

Configurazione dell'identità sul telefono

1. Aprire Menu > Impostazioni > Identità.

Compare un elenco con identità non impostate.

1. Aprire un'identità non impostata.
2. Inserire i dati riportati di seguito, a seconda della modalità.

Nota: per inserire i numeri è necessario premere a lungo i tasti numerici.

	Centralino Provider VoIP
Nome utente SIP	il numero di telefono interno impostato per il telefonoEsempio: 557	Il nome utente impostato per l’accountEsempio: [e-mail]
Password la p	password corrispondente la pass	word corrispondente
Registrar SIP	’indirizzo IP del centralinoEsempio: 192.168.196.37	I’URL del provider VoIPEsempio: Nomeprovider.it

1. Inserire alla voce Nome display il nome che deve comparire sul display del dispositivo.
2. Spuntare Attiva identità.

A questo punto l'impostazione iniziale è conclusa. Ogni altra impostazione è facoltativa.

Apertura l interfaccia web

1. Nella barra degli indirizzi del browser, immettere l'indirizzo IP del telefono.
2. Inserire il nome utente e la password, entrambi admin di fabbrica.
3. Premere su Login.

Attenzione: Le password predefinite di fabbrica sono rischiose. Durante il login viene richiesta una password in conformità ai requisiti di sicurezza.

Nota: Per ulteriori informazioni anche sull'impostazione dell'identità, consultare la Assistenza online.
