Produkttyp	Verkabeltes VoIP-Telefon
Marke	Auerswald
Modell	COMfortel D200
Stromversorgung	Power over Ethernet (PoE) IEEE 802.3af, Klasse 2
Leistungsaufnahme	1,2 W min., 6,5 W max.
Netzwerkanschluss	2 Ethernet-Ports 10/100/1000Base Tx
VoIP-Codecs	G.711, G.722, G.723, G.726, G.729, iLBC
USB-Anschluss	1 für Tastenerweiterungsmodul
Bildschirm	Grafisch beleuchtet Schwarz/Weiß 240x128 Pixel, Hintergrundbeleuchtung
Bedienelemente	Telefontastatur, 12 feste Tasten, Steuerkreuz, 12 programmierbare Tasten, 4 Kontexttasten
Hörer	Breitband-Audio, Elektretmikrofon, Hörgerätekompatibel
Headset	Separater Anschluss für dynamische Headsets, DHSG-kompatibel
Gehäuse	Schwarzer Kunststoff
Abmessungen (B x H x T)	238 x 125/160 x 145/195 mm
Gewicht	697 g
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	-30 bis +70 °C
Reinigung	Trockenes Tuch
Reparierbarkeit	Nur durch den Hersteller reparierbar
Garantie	24 Monate
Konformität	CE

Häufig gestellte Fragen - COMfortel D200 Auerswald

Wie erfolgt die erste Inbetriebnahme des COMfortel D200?

Montieren Sie den Standfuß des Geräts, schließen Sie es an das Ethernet-Netzwerk (PoE) an. Das Gerät startet und zeigt die IP-Adresse an. Drücken Sie Abbrechen, um zum Menü Ersteinrichtung zu gelangen und Sprache und Standort zu konfigurieren.

Wie konfiguriere ich die Sprache des Telefons?

Im Menü Ersteinrichtung drücken Sie die programmierbare Taste Land, öffnen Sie dann Telefonsprache und wählen Sie die gewünschte Sprache (z.B. Französisch).

Wo finde ich die IP-Adresse des Telefons?

Die IP-Adresse wird beim Start nach dem Firmenlogo auf dem Bildschirm angezeigt. Notieren Sie sie, um über einen Webbrowser auf den Konfigurationsmanager zuzugreifen.

Wie greife ich auf den Konfigurationsmanager zu?

Geben Sie die IP-Adresse des Telefons in die Adressleiste eines Browsers ein. Verwenden Sie den Standard-Benutzernamen und das Standard-Passwort admin (für beide) und klicken Sie auf Anmelden.

Was sind die Standard-Anmeldedaten für den Konfigurationsmanager?

Die Standard-Anmeldedaten sind admin für den Benutzernamen und admin für das Passwort. Es wird dringend empfohlen, diese nach der ersten Anmeldung sofort zu ändern.

Wie konfiguriere ich eine SIP-Identität auf dem Telefon?

Gehen Sie zu Menü > Einstellungen > Identitäten, öffnen Sie eine nicht konfigurierte Identität und geben Sie die von Ihrem Anbieter bereitgestellten Daten ein (SIP-Benutzername, Passwort, SIP-Registrar). Aktivieren Sie Identität aktivieren.

Was tun, wenn das Telefon kein Netzwerk erkennt?

Überprüfen Sie, ob das Ethernet-Kabel richtig angeschlossen ist und das Netzwerk PoE (Power over Ethernet) unterstützt. Wenn nicht, verwenden Sie den optionalen PoE-Adapter COMfortel PoE-100 oder PoE-1000.

Kann ich ein Headset verwenden? Welche Spezifikationen gibt es?

Ja, das Telefon verfügt über einen separaten Anschluss für dynamische Headsets, DHSG-kompatibel. Spezifikationen: Mikrofonstromversorgung max. 0,5 mA, Empfindlichkeit -43 dB, Lautsprecherimpedanz 100 Ohm.

Wie reinige ich das Gerät?

Reinigen Sie es nur mit einem trockenen Tuch. Vermeiden Sie das Eindringen von Flüssigkeiten in das Gehäuse, da dies das Gerät beschädigen könnte.

Wie lange beträgt die Herstellergarantie?

Die Herstellergarantie beträgt 24 Monate ab Kaufdatum. Sie deckt Herstellungsfehler ab, jedoch keine Schäden durch nicht bestimmungsgemäße Verwendung.

BEDIENUNGSANLEITUNG COMfortel D200 Auerswald

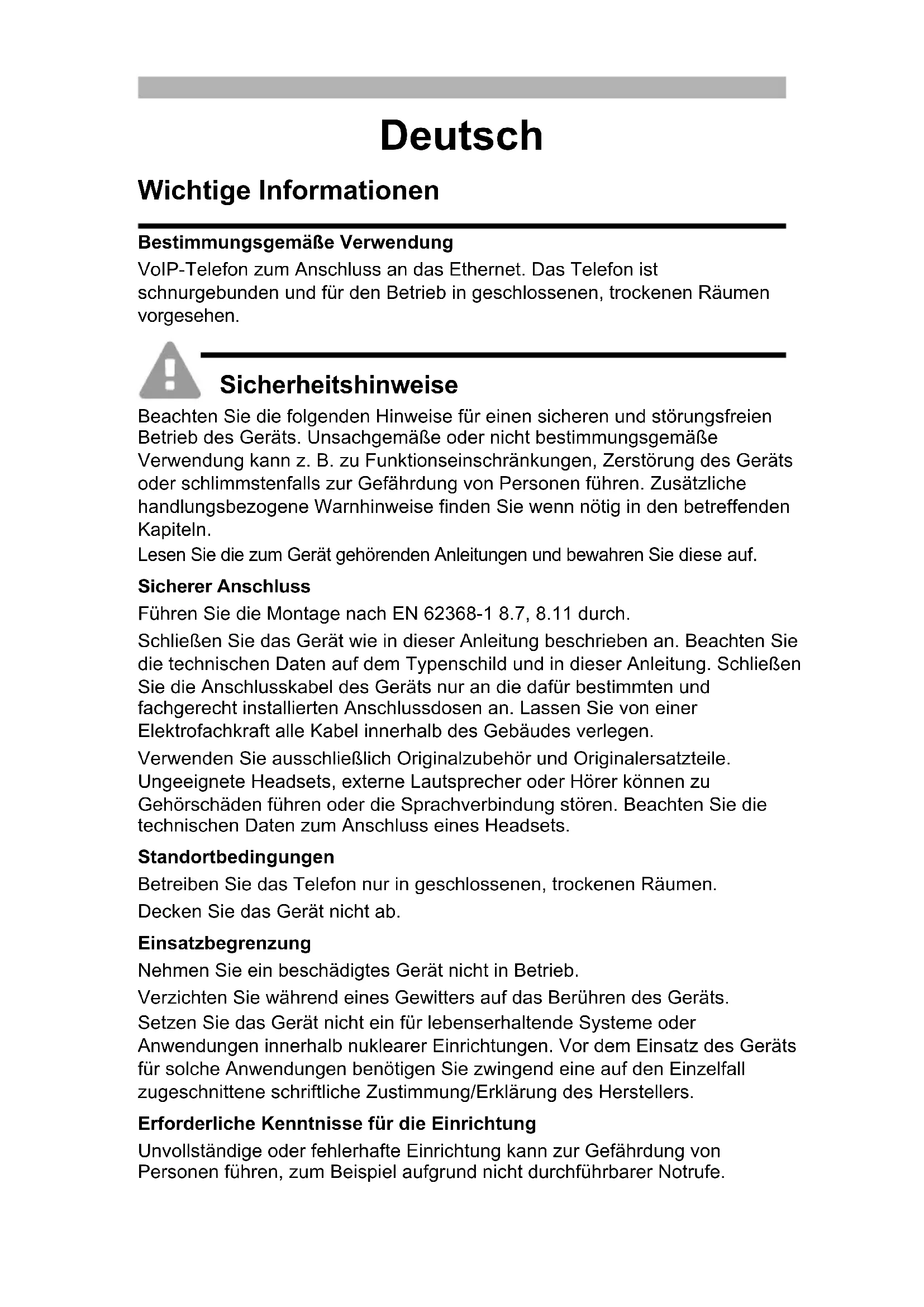

Wichtige Informationen

Bestimmungsgemäße Verwendung

VoIP-Telefon zum Anschluss an das Ethernet. Das Telefon ist schnurgebunden und für den Betrieb in geschlossenen, trockenen Räumen vorgesehen.

Sicherheitshinweise

Beachten Sie die folgenden Hinweise für einen sicheren und störungsfreien Betrieb des Geräts. Unsachgemäße oder nicht bestimmungsgemäße Verwendung kann z. B. zu Funktionseinschränkungen, Zerstörung des Geräts oder schlimmstenfalls zur Gefährdung von Personen führen. Zusätzliche handlungsbezogene Warnhinweise finden Sie wenn nötig in den betreffenden Kapiteln.

Lesen Sie die zum Gerät gehörenden Anleitungen und bewahren Sie diese auf.

Sicherer Anschluss

Führen Sie die Montage nach EN 62368-1 8.7, 8.11 durch.

Schließen Sie das Gerät wie in dieser Anleitung beschrieben an. Beachten Sie die technischen Daten auf dem Typenschild und in dieser Anleitung. Schließen Sie die Anschlusskabel des Geräts nur an die dafür bestimmten und fachgerecht installierten Anschlussdosen an. Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des Gebäudes verlegen.

Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile. Ungeeignete Headsets, externe Lautsprecher oder Hörer können zu Gehörschäden führen oder die Sprachverbindung stören. Beachten Sie die technischen Daten zum Anschluss eines Headsets.

Standortbedingungen

Betreiben Sie das Telefon nur in geschlossenen, trockenen Räumen. Decken Sie das Gerät nicht ab.

Einsatzbegrenzung

Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Verzichten Sie während eines Gewitters auf das Berühren des Geräts.

Setzen Sie das Gerät nicht ein für lebenserhaltende Systeme oder

Anwendungen innerhalb nuklearer Einrichtungen. Vor dem Einsatz des Geräts für solche Anwendungen benötigen Sie zwingend eine auf den Einzelfall zugeschnittene schriftliche Zustimmung/Erklärung des Herstellers.

Erforderliche Kenntnisse für die Einrichtung

Unvollständige oder fehlerhafte Einrichtung kann zur Gefährdung von Personen führen, zum Beispiel aufgrund nicht durchführbarer Notrufe.

Die Einrichtung des Produkts erfolgt über das Telefon oder über einen integrierten Webserver, dessen Seiten per Webbrowser aufgerufen werden. Die zugehörige Hilfe ist in englischer oder deutscher Sprache vorhanden.

Wenn Sie mit diesen Sprachen und den verwendeten Fachbegriffen nicht vertraut sind, ziehen Sie eine fachlich und sprachlich geeignete Fachkraft hinzu.

Reparatur

Öffnen Sie das Gerät nicht. Nur der Hersteller darf das Gerät öffnen und reparieren.

Reinigung

Achtung: In das Gehäuse eindringende Flüssigkeiten können das Gerät beschädigen oder zerstören.

- Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Technische Daten

	COMfortel® D-100 COMfortel	® D-200
Betriebsspannung V	Versorgung über Ethernet-Port mittels PoE gemäß IEEE 802.3af (bei fehlender PoE-Unterstützung des Netzwerks mit als Zubehör erhältlichem COMfortel® PoE-100 oder COMfortel® PoE-1000
PoE-Klasse Class 1	(Kennzeichnung auf dem Typenschild)	Class 2 (Kennzeichnung auf dem Typenschild)
Leistungsaufnahme	min. 1,5 W, max. 3,8 W min.	1,2 W, max. 6,5 W
Systemanschluss 10	/100Base Tx Ethernet 10/100/1000 Tx Ethernet
2.Ethernet-Port 10/1	00Base Tx Ethernet 10/100/1000 Tx Ethernet
VoIP-Codecs G.711	A-law, μ-Law, G.722 (Wideband), G.723, G.726, G.729, iLBC
USB-Anschluss 1x für den Anschluss		eines Tasten-erweiterungsmodules COMfortel® D-XT20
Anzeigen 12 mehrfarbige LEDs, beleuchtetes Grafikdisplay, schwarz/weiß, 240 x 128 Pixel, Hintergrundbeleuchtung
Bedienelemente	Wähltastatur, 12 Festfunktionstasten, Steuerkreuz. 6 frei programmierbare Funktionstasten links und rechts neben dem Display (3 Ebenen), self-labled, LED zur Statusanzeige. 4 kontextsensitive Softkeys unter dem Display.
Hörer	Wideband Audio, Elektret-Mikrofon, dynamischer Hörerlautsprecher, hörgerätekompatibel
Headset	Separate Schnittstelle für dynamische Headsets, auch mit DHSG-Unterstützung
Gabelumschalter	Magnetischer Schaltkontakt
	COMfortel® D-100 COMfortel® D-200
Gehäuse Kunststoff,	schwarz
Abmessungen(B x H x T)	238 mm x 125/160 mm x 145/195 mm
Gewicht 697 g
Temperatur Betrieb:	0 bis 40 °C, Lagerung: - 30 bis + 70 °C,nicht kondensierend
Sicherheit CE

Technische Daten für den Anschluss eines Headsets

Stromaufnahme Mikrofon Max. 0,5 mA
Empfindlichkeit Mikrofon - 43 dB
Impedanz Lautsprecher 100 Ohm
Empfindlichkeit Lautsprecher bei 1 kHz	19,5 +/- 3 dBPa/V
Schallpegelgrenze 24 dBPa

Umwelthinweise

Sollte das Gerät einmal ausgedient haben, achten Sie auf die fachgerechte Entsorgung (nicht in den normalen Hausmüll).

Entsorgen Sie das Verpackungsmaterial im Interesse des Umweltschutzes ordnungsgemäß.

Erkundigen Sie sich bei der Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Wenn Sie möchten, dass wir Ihnen die Entsorgung abnehmen, senden as Gerät auf Ihre Kosten an die Auerswald GmbH & Co. KG.

Konformitätserklärung

Dieses Gerät entspricht den grundlegenden Gesundheits-, Sicherheits- und Umweltanforderungen aller relevanten europäischen Richtlinien. Die Konformitätserklärung finden Sie auf unserer Internetseite.

Garantiebedingungen

1. Die Auerswald GmbH & Co. KG, Vor den Grashöfen 1, 38162 Cremlingen, Germany, gewährt als Hersteller auf dieses Produkt 24 Monate Herstellergarantie ab Kaufdatum.
2. Dies bedeutet für Sie als Verbraucher: Wir garantieren, dass unsere Geräte bei der Übergabe fehlerfrei sind und sorgen 24 Monate ab diesem Datum für eine kostenlose Reparatur oder liefern kostenfrei Ersatz, falls ein Herstellungsfehler auftritt und verzichten auf den durch Sie als Verbraucher zu führenden Nachweis wie bei der gesetzlichen Gewährleistung, dass dieser Fehler zum Zeitpunkt der Übergabe schon vorhanden war. Bei der Reparatur oder der Ersatzlieferung verwenden wir entweder neue oder neuwertige Teile. Dem Gerät evtl. entnommene Teile gehen in unser Eigentum über und dürfen vernichtet werden.
3. Neben dieser Garantie stehen dem Kunden in vollem Umfang die gesetzlichen Rechte aus der Mängelgewährleistung auf der Grundlage des Kaufvertrages gegenüber dem Lieferanten zu. Die gesetzliche Mängelgewährleistung betrifft aber im Gegensatz zu unserer Herstellergarantie nur die Beschaffenheit zum Zeitpunkt des Verkaufs (Übergabe).

4. Sie können diese Garantie nur in Anspruch nehmen, wenn Sie das fehlerhafte Gerät mit einem eindeutigen Kaufbeleg (Rechnung oder Kassenbeleg) auf Ihre Kosten an die Auerswald GmbH & Co. KG bzw. außerhalb Deutschlands an unseren Generalimporteur oder Distributor vor Ort einsenden. Fügen Sie dieser Einsendung bitte eine ausführliche Fehlerbeschreibung bei und geben Sie bitte auch für eventuelle Nachfragen Ihre Telefonnummer an. Um Transportschäden zu vermeiden, sorgen Sie bitte für eine geeignete Transportverpackung (z. B. Originalverpackung mit Umkarton).

5. Ausgeschlossen von der Herstellergarantie sind Schäden, die durch unsachgemäße Behandlung, Bedienungsfehler, Missbrauch, äußere Einflüsse, Blitzschlag/Überspannung, Veränderungen des Produkts sowie Anbauten entstehen. Des Weiteren ausgeschlossen sind Verschleißteile (z. B. Batterien, Sicherungen, Akkus, Speicherkarten), sowie durch Verschleißteile entstandene Schäden (z. B. durch das Auslaufen von Batterien). Ebenfalls ausgeschlossen sind Transportschäden, Folgeschäden, Kosten für Ausfall- und Wegezeiten.

6. Die Garantie erlischt bei Reparaturen durch nicht autorisierte Stellen.

Erstinbetriebnahme

Hinweis: Diese Anleitung beschreibt die Erstinbetriebnahme ohne Provisioning.

1. Montieren Sie den Gerätefuß, siehe Abbildung A 1.

2. Schließen Sie das Gerät an, siehe Abbildung A 2.

Das Gerät startet.

Das Firmenlogo erscheint für 2 – 3 Minuten.

Auf dem Display erscheint ein Hinweis, dass nach Provisioning-Dateien gesucht wird. Gleichzeitig wird die IP-Adresse des Telefons angezeigt.

1. Notieren Sie die IP-Adresse.

2. Drücken Sie den Softkey Cancel.

Sie gelangen in das Menü First setup.

Hinweis: Nehmen Sie die Einstellungen im Anschluss so vor:

- Navigieren Sie in Listen mit den Pfeiltasten ▲▼.

- Geben Sie Ziffern und Zeichen mit der Wähltastatur ein.

- Bestätigen Sie Ihre Auswahl oder Eingabe mit der OK-Taste

OK

Sprache und Standort einstellen

1. Drücken Sie den Softkey Country.

2. Öffnen Sie Phone language.

3. Stellen Sie die Sprache für das Telefon ein (hier: Deutsch).

Die Menüsprache wechselt.

1. Öffnen Sie Standort.

2. Stellen Sie den Standort des Telefons ein.

3. Öffnen Sie Sprache Konfigurationsmgr..

4. Stellen Sie die Sprache für den Konfigurationsmanager ein.

5. Drücken Sie die Zurücktaste .

Sie gelangen zurück in das Menü Ersteinrichtung.

1. Für die weitere Einrichtung gibt es folgende Alternativen:

- Drücken Sie den Softkey OK, um weitere Einstellungen am Telefon vorzunehmen. Siehe Identität am Telefon einrichten.

- Drücken Sie den Softkey WebUI, um Zugriff > Web-Administration (https) zu aktivieren. Sie können jetzt weitere Einstellungen komfortabel im Konfigurationsmanager vornehmen. Siehe Konfigurationsmanager öffnen.

Das Menü Ersteinrichtung wird geschlossen.

Identität am Telefon einrichten

1. Öffnen Sie Menü > Einstellungen > Identitäten.

Sie gelangen in eine Liste mit 6 nicht eingerichteten Identitäten, durch --- gekennzeichnet.

1. Öffnen Sie eine nicht eingerichtete Identität.
2. Geben Sie die im Anschluss aufgeführten Daten ein, abhängig von der Betriebsart.

Hinweis: Für Zahleneingaben die Zifferntasten lange drücken.

	TK-Anlage VoIP-Anbieter
SIP Nutzername	die für das Telefon einge- richtete interne RufnummerBeispiel: 557	der für den Account eingerichtete BenutzernameBeispiel: [e-mail]
Passwort das zugehörige Passwort das zugehörige Passwort
SIP Registrar	die IP-Adresse der TK-AnlageBeispiel: 192.168.196.37	die URL des VoIP-AnbietersBeispiel: Providername.de

1. Geben Sie unter Displayname den Namen ein, der im Display des Gerätes angezeigt werden soll.
2. Setzen Sie das Kreuz für Identität aktivieren.

Damit ist die Ersteinrichtung abgeschlossen. Alle weiteren Einstellungen sind optional.

Konfigurationsmanager öffnen

1. Geben Sie in die Adresszeile des Browsers die IP-Adresse des Telefons ein.
2. Geben Sie Benutzername und Passwort ein, beides admin im Auslieferzustand.
3. Klicken Sie auf Login.

Achtung: Passwörter im Auslieferzustand stellen ein Sicherheitsrisiko dar. - Ändern Sie umgehend das Passwort unter Benutzer.

Hinweis: Weitere Informationen unter anderem zur Einrichtung einer Identität finden Sie in der Online-Hilfe.
