Type de produit	Système de télécommunication (PBX)
Marque	Auerswald
Modèle	COMpact 4000
Dimensions (L x H x P)	334 x 331 x 94,5 mm
Poids	1,6 kg (appareil de base)
Alimentation électrique	230 VAC +/- 10 %, 50 Hz, 0,5 A max, 6-48 W
Ports Ethernet	1 (RJ-45, 10/100 Mbit/s)
Ports USB	1 (USB-A Host, High Speed V2.0)
Ports RNIS	2 (S0/UP0, RJ-45 ou bornes à ressort)
Ports analogiques internes	8 (bornes à ressort, 2 fils)
Slots d'extension	2 (pour modules COMpact 2BRI ou 2FXO)
Capacité lignes internes	20 max. (analogiques, VoIP et RNIS)
Canaux externes	10 max. (analogiques, VoIP et RNIS)
Canaux VoIP	12
Canaux messagerie vocale	4
Canaux fax	1
Température de fonctionnement	0 à +40 °C
Humidité ambiante	10 à 90 %, sans condensation
Nettoyage	Chiffon légèrement humide ou antistatique
Garantie fabricant	24 mois
Réparabilité	Modules réparables, pièces de rechange disponibles 5 ans après fin de production

FOIRE AUX QUESTIONS - COMpact 4000 Auerswald

Comment installer le COMpact 4000 au mur ?

Utilisez le gabarit de perçage fourni pour marquer les trous. Percez et insérez les chevilles. Suspendez l'appareil par les vis supérieures, puis fixez le troisième trou. Assurez-vous que l'appareil est à proximité d'une ligne de terre (barre d'équipotentialité) et que la prise secteur est accessible.

Comment connecter le système au réseau Internet ?

Branchez un câble Ethernet (catégorie 5 minimum) entre le port Ethernet du COMpact 4000 et votre routeur. L'adresse IP par défaut est 169.254.1.240 (APIPA) ou celle attribuée par le serveur DHCP. Pour une configuration avancée, utilisez le gestionnaire de configuration via navigateur Web.

Comment configurer l'adresse IP statique ?

Décrochez un téléphone analogique interne compatible CLIP. Composez ##8 + PIN administrateur (défaut : aucun) + 9300# pour désactiver DHCP. Puis composez ##8 + PIN + 931 + adresse IP à 12 chiffres (ex: 192168002010 pour 192.168.2.10) + #. Raccrochez. La nouvelle adresse est immédiatement active.

Comment passer un appel d'urgence ?

Les numéros d'urgence (ex: 112) sont préconfigurés selon le pays. Ils ne nécessitent aucun préfixe. Si la priorité des appels d'urgence est activée, l'appel d'urgence interrompt les communications en cours pour garantir la connexion. Les appels d'urgence sont possibles même sur un téléphone verrouillé.

Quels types de terminaux peuvent être connectés ?

Vous pouvez brancher des téléphones analogiques, RNIS, VoIP (SIP), fax, répondeurs, interphones a/b ou IP, et des relais/actionneurs. Les terminaux compatibles incluent les gammes COMfortel. Les interphones IP (ex: TCS, ELCOM) et les softphones sont également supportés.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide ou antistatique. N'utilisez jamais de liquide en spray ou d'abrasifs. Assurez-vous qu'aucun liquide ne pénètre dans le boîtier. Débranchez l'appareil avant nettoyage si nécessaire.

Que faire en cas de panne ?

Si la LED Power reste rouge, contactez votre revendeur ou le fabricant. Les modules défectueux (cartes, alimentation) peuvent être réparés. Envoyez l'appareil à Auerswald GmbH & Co. KG avec une description du défaut et la preuve d'achat. Les réparations non autorisées annulent la garantie.

Quelles sont les conditions de garantie ?

Auerswald offre une garantie fabricant de 24 mois à compter de la date d'achat. Elle couvre les défauts de fabrication, mais pas les dommages dus à une utilisation non conforme, à la foudre ou à l'usure normale. Pour l'invoquer, envoyez l'appareil avec la facture et une description du défaut.

Comment protéger l'appareil contre la foudre ?

Installez un parafoudre sur le circuit électrique. Débranchez la prise secteur et les câbles téléphoniques lors d'un orage. Tous les câbles dans les bâtiments doivent être posés par un électricien qualifié. La connexion à une ligne de terre est obligatoire.

Comment ouvrir le boîtier en toute sécurité ?

Seul un électricien qualifié peut ouvrir le boîtier. Débranchez d'abord la prise secteur et toute alimentation supplémentaire (ASI). Attendez au moins 3 minutes que les condensateurs se déchargent. Utilisez les deux verrous en appuyant simultanément avec les pouces et index.

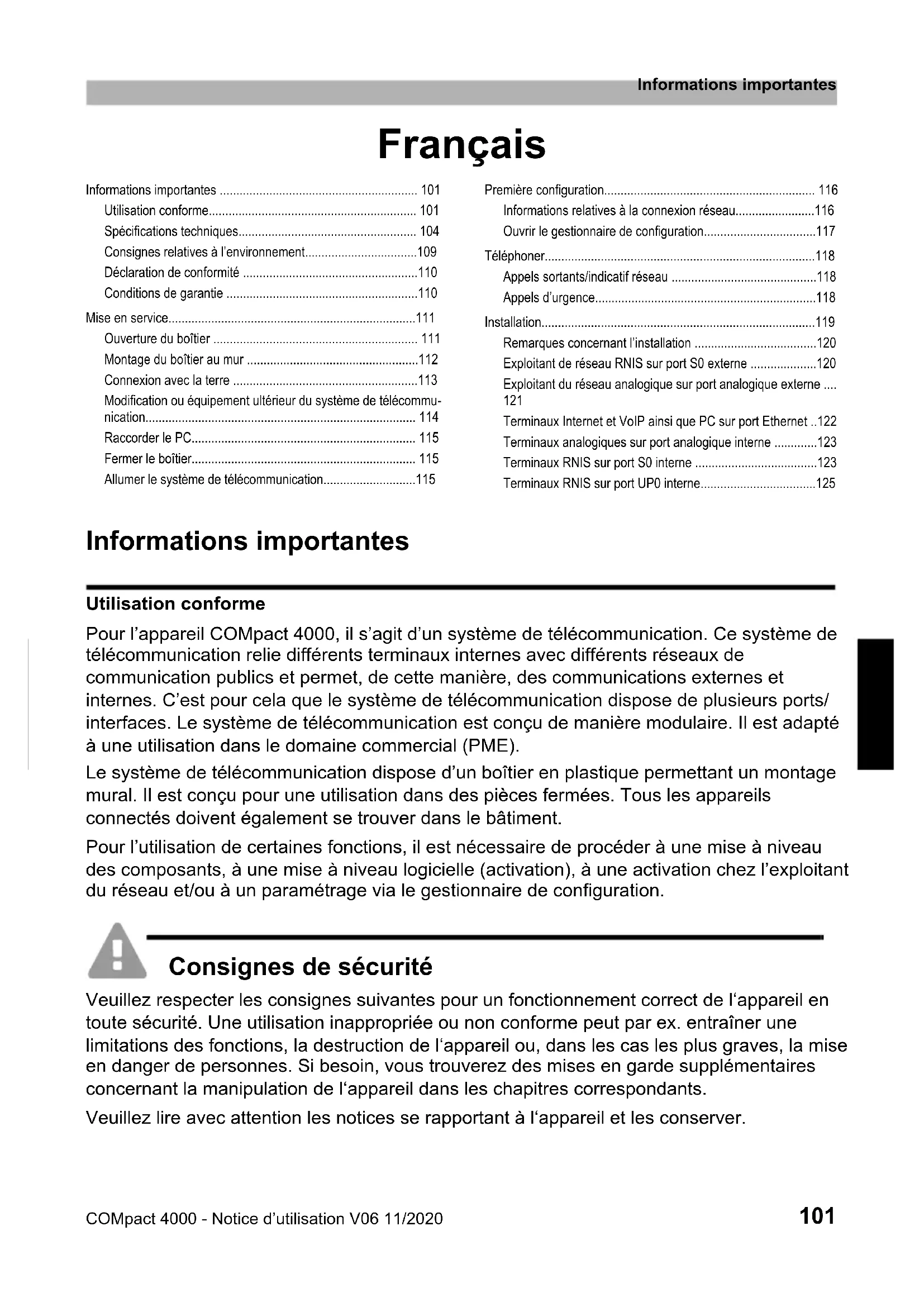

MODE D'EMPLOI COMpact 4000 Auerswald

La notice « Advanced Information » est disponible dans le gestionnaire de configuration ainsi que sur notre site Internet. Après une mise à jour de la version du logiciel, vous aurez besoin de notices actualisées. Elles sont disponibles sur notre site Internet. (fr)

Utilisation conforme. 101

Consignes relatives à l'environnement. 109

Déclaration de conformité 110

Conditions de garantie 110

Mise en service. 111

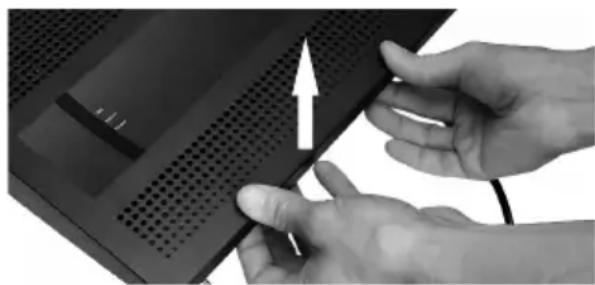

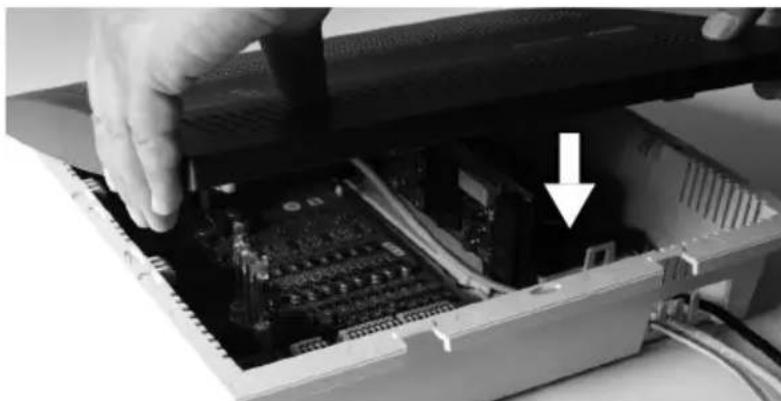

Ouverture du boîtier 111

Montage du boîtier au mur 112

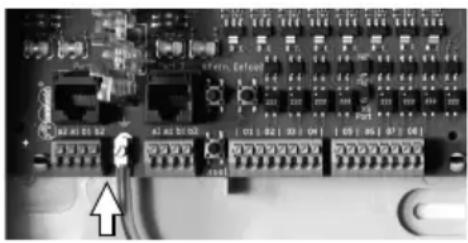

Connexion avec la terre 113

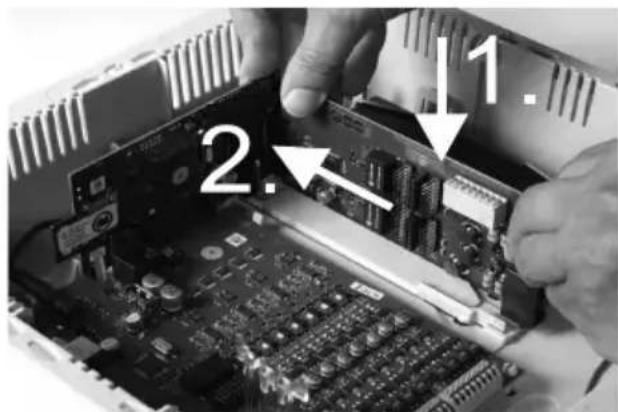

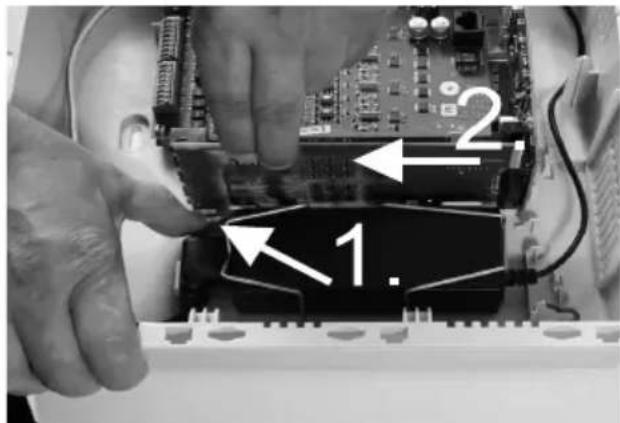

Modification ou équipement ultérieur du système de télécommunication 114

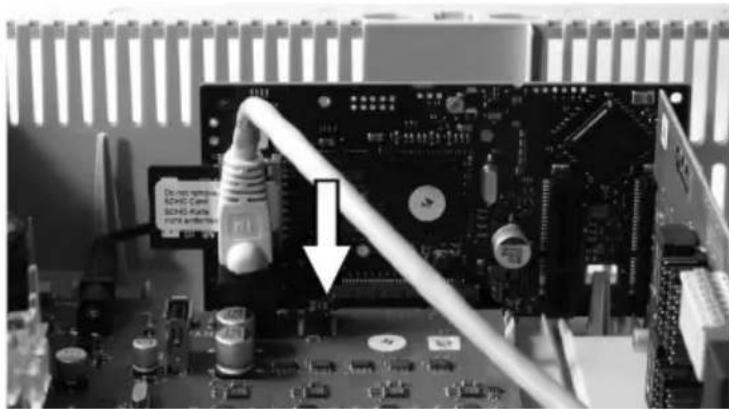

Raccorder le PC. 115

Fermer le boîtier 115

Allumer le système de télécommunication. 115

Première configuration. 116

Informations relatives à la connexion réseau. 116

Ouvrir le gestionnaire de configuration. 117

Téléphoner. 118

Appels sortants/indicatif réseau 118

Appels d'urgence. 118

Installation. 119

Remarques concernant l'installation 120

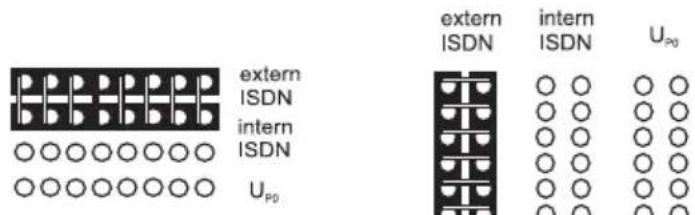

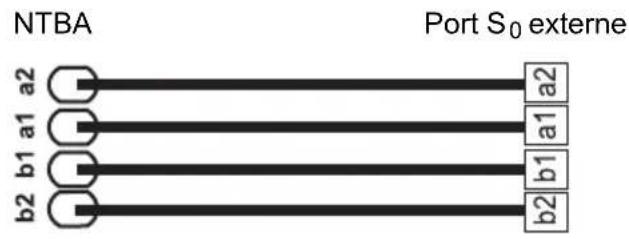

Exploitant de réseau RNIS sur port S0 externe 120

Exploitant du réseau analogique sur port analogique externe.... 121

Terminaux Internet et VoIP ainsi que PC sur port Ethernet. 122

Terminaux analogiques sur port analogue interne 123

Terminaux RNIS sur port S0 interne 123

Terminaux RNIS sur port UPO interne. 125

Utilisation conforme

Pour l'appareil COMpact 4000, il s'agit d'un système de télécommunication. Ce système de télécommunication relie différents terminaux internes avec différents réseaux de communication publics et permet, de cette manière, des communications externes et internes. C'est pour cela que le système de télécommunication dispose de plusieurs ports/interfaces. Le système de télécommunication est conçu de manière modulaire. Il est ajusté à une utilisation dans le domaine commercial (PME).

Le système de télécommunication dispose d'un boîtier en plastique permettant un montage mural. Il est conçu pour une utilisation dans des pièces fermées. Tous les appareils connectés doivent également se trouver dans le bâtiment.

Pour l'utilisation de certaines fonctions, il est nécessaire de procéder à une mise à niveau des composants, à une mise à niveau logicielle (activation), à une activation chez l'exploitant du réseau et/ou à un paramétrage via le gestionnaire de configuration.

Consignes de sécurité

Veuillez respecter les consignes suivantes pour un fonctionnement correct de l'appareil en toute sécurité. Une utilisation inappropriée ou non conforme peut par ex. entraîner une limitation des fonctions, la destruction de l'appareil ou, dans les cas les plus graves, la mise en danger de personnes. Si besoin, vous trouvez des mises en garde supplémentaires concernant la manipulation de l'appareil dans les chapitres correspondants.

Veuillez lire avec attention les notices se rapportant à l'appareil et les conserver.

Raccordement sécurisé

Veuillez respecter les dispositions correspondantes lors de la manipulation et de l'utilisation des appareils sous tension et connectés au secteur.

Raccordez l'appareil comme décrit dans cette notice. Respectez les spécifications techniques figurant sur la plaque signalétique et dans cette notice.

Connectez le câble de raccordement de l'appareil uniquement aux boîtes de jonction correctement installées et prévues à cet effet. Tous les câbles dans les bâtiments ne doivent être posés que par un électricien qualifié.

Utilisez exclusivement des accessoires et pièces de rechange d'origine.

Tous les travaux sur des composants actifs et dangereux en cas de contact, ne doivent être effectués que lorsque les appareils sont hors tension. De même, les travaux à proximité de composants actifs ne doivent être effectués que lorsque ces composants sont hors tension ou protégés contre tout contact direct.

Débranche la prise secteur du système de télécommunication avant qu'un electricien qualifié n'ouvre le boîtier pour installer des modules d'extension ou effectuer des travaux de raccordement ou de commutation. Le cas échéant, déconnectez les appareils de toute alimentation supplémentaire (par ex. ASI).

Attendez le déchargement des éventuels condensateurs. Le condensateur électrolytique de l'alimentation à découvert ou de la tension de sonnerie peut aussi rester chargé un certain temps après avoir été débranché du secteur ou après une panne de courant.

Lors d'un orage, ne touchez pas le système de télécommunication et les appareils y étant connectés.

Déchargez-vous des charges électrostatiques avant de toucher les circuits avec les mains ou avec un outil. Pour cela, touchez un objet métallique si possible relié à la terre, par ex. la borne de terre du système de télécommunication ou le corps d'un PC.

Tous les câbles dans les bâtiments (y compris ceux de l'interphone) ne doivent être posés que par un électricien qualifié.

Opération sécurisée

N'utilisez l'appareil que lorsque le boîtier est fermé.

Pour certains travaux d'installation et de maintenance, il est nécessaire d'ouvrir le système de télécommunication lorsqu'il est en fonctionnement (par un électricien qualifié uniquement). Veuillez vous assurer que le système de télécommunication est toujours surveillé lors de travaux pour lesquels le boîtier est ouvert.

N'utilisez l'appareil que lorsqu'il est installé sur le mur.

N'obstruez jamais les ouvertures de ventilation du boîtier.

Protégez l'appareil en installant un parafoudre.

Prévoyez, le cas échéant, un circuit électrique séparé pour le raccordement du système de télécommunication.

Conditions environnantes

N'utilisez le système de télécommunication que dans des pièces fermées et sèches.

Montez le système de télécommunication directement à proximité d'une ligne de terre (barre d'équipotentialité de l'installation domestique ou conducteur de protection). Raccordez la prise de terre du système de télécommunication à la ligne de terre en passant par une ligne de raccordement d'au minimum 2,5 mm².

Installez l'appareil à l'abri des rayons directs du soleil.

Évitez les charges mécaniques (par ex. les vibrations).

Évitez la proximité d'appareils qui émettent un champ électromagnétique ou y sont sensibles (par ex. les récepteurs radio, les radios mobiles, les radios-amateurs, les téléphones mobiles, les systèmes DECT, etc.).

Protégez l'appareil de la saleté, de la poussière et de la condensation.

Veuillez respecter les valeurs relatives à la température et l'humidité ambiantes indiquées dans les specifications techniques.

Évitez que des personnes non autorisées aient accès au système de télécommunication et à sa programmation. Cet appareil n'est pas ajusté à une utilisation dans des lieux où des enfants peuvent éventuellement être présents.

Restrictions d'utilisation

Ne faites pas fonctionner d'appareil endommagé.

Lors d'un orage, ne touchez pas le système de télécommunication et les appareils y étant connectés.

L'appareil n'est pas prévu pour des systèmes de survie et/ou pour des utilisations dans des installations nucléaires et ne doit donc pas être utilisé dans ces conditions. Une utilisation de l'appareil dans de telles conditions doit obligatoirement faire l'objet d'une autorisation individuelle spécifique écrite du fabricant.

N'effectuez aucune modification structurelle sur l'appareil.

Connaissances requises pour l'installation

Le boîtier ne doit être ouvert que par un électricien qualifié. Ceci vaut également pour les travaux d'installation nécessitant un boîtier ouvert ainsi que les travaux d'entretien sur les boutons se trouvant dans le boîtier. Mandatez si besoin une entreprise spécialisée pour effectuer ces tâches.

Une installation incomplète ou défectueuse peut entraîner des risques de blessures, par ex. en raison d'un dysfonctionnement des appels d'urgence.

L'installation du produit se fait par un serveur Web intégré dont les pages sont affichées via un navigateur Web. L'interface du serveur Web (gestionnaire de configuration) est disponible en anglais et en allemand.

Réparation

Avertissement: Des modifications non autorisées effectuées sur l'appareil peuvent endommager le système de télécommunication ou enfreindre la réglementation relative à la sécurité et la directive CEM.

• Les réparations ne doivent être effectuées que par un spécialiste qualifié. Veuillez vous adresser à un Electricien qualifié ou directement au fabricant.

Nettoyage

Attention: La pénétration de liquides dans le boîtier peut entraîner une électrocution mortelle et endommager ou détruire le système de télécommunication.

• Nettoyez l'appareil avec un chiffon légèrement humide ou un chiffon antistatique uniquement.
• Lors du nettoyage du boîtier, veuillez vous assurer qu'aucun liquide ne pourrait pénétrer dans le boîtier.

Protection des données

Veillez aux mesures suffisantes afin d'assurer la protection des données et d'éviter les abus.

Ne communiquez jamais les noms d'utilisateur, mots de passe, PIN et les adresses IP publiques du système de télécommunication. Il ne s'agit pas uniquement des posts dans les forums et communautés, mais également des logs de service des routeurs ou les traces Wireshark.

En conséquence, faites préuve de vigilance lors de la saisie de mot de passe et de code PIN. Évitez les mots de passe et codes PIN faciles à deviner, comme par ex. les dates de naissance ou anniversaires.

Utilisez les autorisations disponibles (droits de programmation, accès lignes extérieures, numéros bloqués, etc.) de manière raisonnable.

Vérifiez régulièrement le recueil des données de conversation de votre système de télécommunication et, le cas échéant, les logs de votre routeur NAT afin de déceler toute irregularité.

Pour plus d'informations sur la protection contre les abus, rendez-vous sur la page de l'Office fédéral de la sécurité des technologies de l'information (cf. www.bsi.bund.de en recherchant = TK-Anlagen).

Alimentation électrique

Tension nominale 230 VAC +/- 10 %, 50 Hz

Courant nominal 0,5 A max.

Classe de protection I

Puisance absorbée 6 W min., 48 W max. (dépendant du niveau de configuration du système de télécommunication)

Alimentation électrique

Modules Alimentation électrique	provenant du système de télécommunication
Conditions environnementales
Fonctionnement De 0 à +40 degrés Celsius, à l'abri des rayons directs du soleil !
Fonctionnement des modules Montés dans le boîtier du système de télécommunication
Entreposage et transport -20 à +70 °C
Humidité ambiente De 10 à 90 %, sans condensation

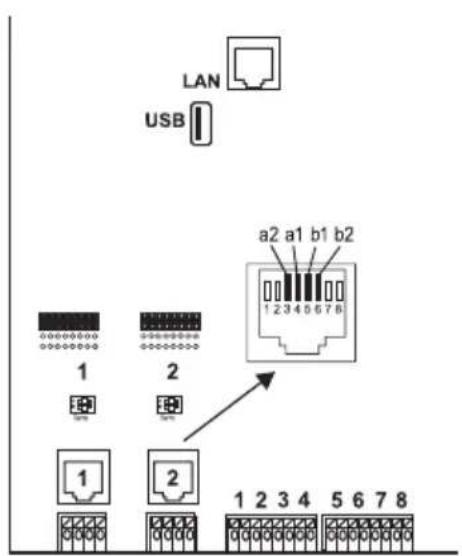

Possibilités de raccordement à l'appareil de base

1 port Ethernet, raccordement par connecteur RJ-45, 4 canaux VoIP pour IP interne ou téléphonie par Internet, conforme SIP selon RFC 3261; compatibilité avec codecs VoIP G.711 (μ-Law/a-Law), G.726, iLBC, complétant un canal utilisable pour fonction messagerie vocale et boîte vocale

Important: L'utilisation d'une messagerie vocale/de fax sans périphérique de stockage USB n'est pas possible (non compris à la livraison).

1 port USB-Host, raccordement par connecteur USB-A

2 ports RNIS (1, 2), raccordement par connecteur RJ-45 ou connexion à borne à ressort (à 4 fils S_0, à 2 fils U_P0), avec pointets commutables au besoin S_0 externe, S_0 interne et U_P0 interne avec interrupteurs DIP à résistances terminales commutables

8 ports analogiques internes (1, 2, 3, 4, 5, 6, 7, 8), raccordement par connexion à borne à ressort (2 fils)

Possibilités d'extension sur le périphérique de base

2 slots variables (slot 1, 2) pour les modules :

• Module Compact 2BRI
• Module Compact 2FXO

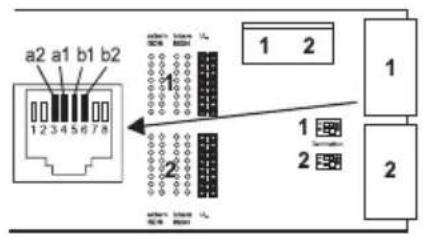

Possibilités de connexion sur le module COMpact 2BRI

2 ports RNIS (1, 2), raccordement par connecteur RJ-45 ou connexion à borne à ressort (à 4 fils S_0, à 2 fils UP_0), avec pointets commutables au besoin S_0 externe, S_0 interne et UP_0 interne avec interrupteurs DIP à résistances terminales commutables

Possibilités de connexion sur le module compact 2FXO

2 ports analogiques externes (1, 2), raccordement par connecteur RJ-45 ou connexion à borne à ressort (2 fils)

Extensions supplémentaires

Interphone Le système de télécommunication ne peut faire l'objet d'une extension que par le raccordement d'accessoires compatibles au niveau du port Ethernet et du port analogique.

Relais/Acteur

Entrée du signal

Sortie du signal

Remarque: Pour ce système de télécommunication, il n'y a pas de modules disponibles pour l'équipement avec un port S_2M.

Lignes d'abonnés internes analogiques, par VoIP et RNIS(1e port S0 interne correspond à deux lignes d'abonnés internes)	20
Canaux analogiques, VoIP et RNIS externes 10
Ports S0 externes 3
Canaux VoIP 12
Canaux messagerie vocale 4
Canaux fax 1
Appareils supplémentaires (relais/boîtier de commutation IP, sortie de signal,interphones a/b et IP)	16
Interphones a/b et IP 8
Sortie de signal (par ex. audiobox a/b) 4

Limits, nombre maximal

Relais/Acteurs ( comme partie intégrante des appareils supplémentaires ) 24
Puisance d'alimentation pour tous les ports S0/Up0/a/b 24 W

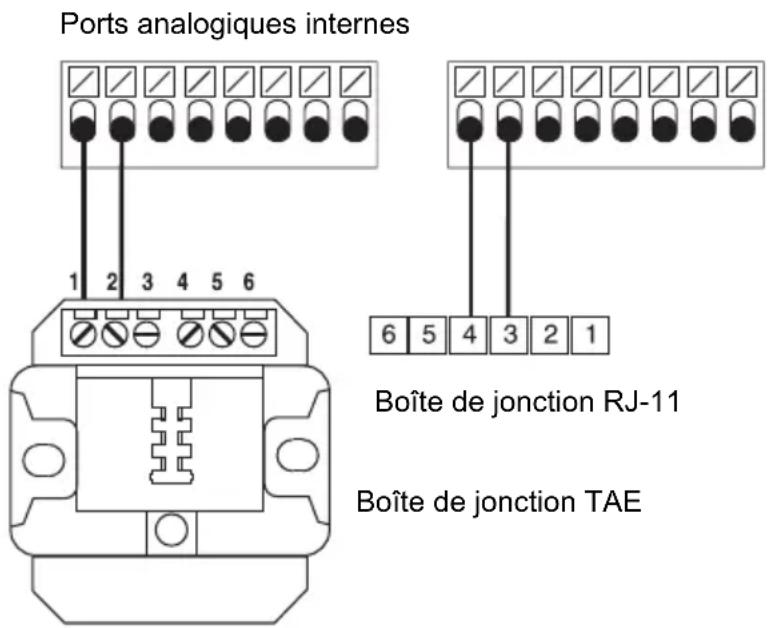

Port analogue interne pour terminaux analogiques

Composition de numéro IWV ou	MFV
Tension à vide 40 VDC max.
Courant de boucle 23 mA env.
Puisance d'alimentation 0,5 W
Portée	2 x 50 Ohm, env. 800 m pour un diamètre de 0,6 mm
Tension d' appel 45 V	eff env., configurable 25/50 Hz
Tonalité 425 Hz +/-5 %, intervalle +/-10 %
Impédance a/b symétrique

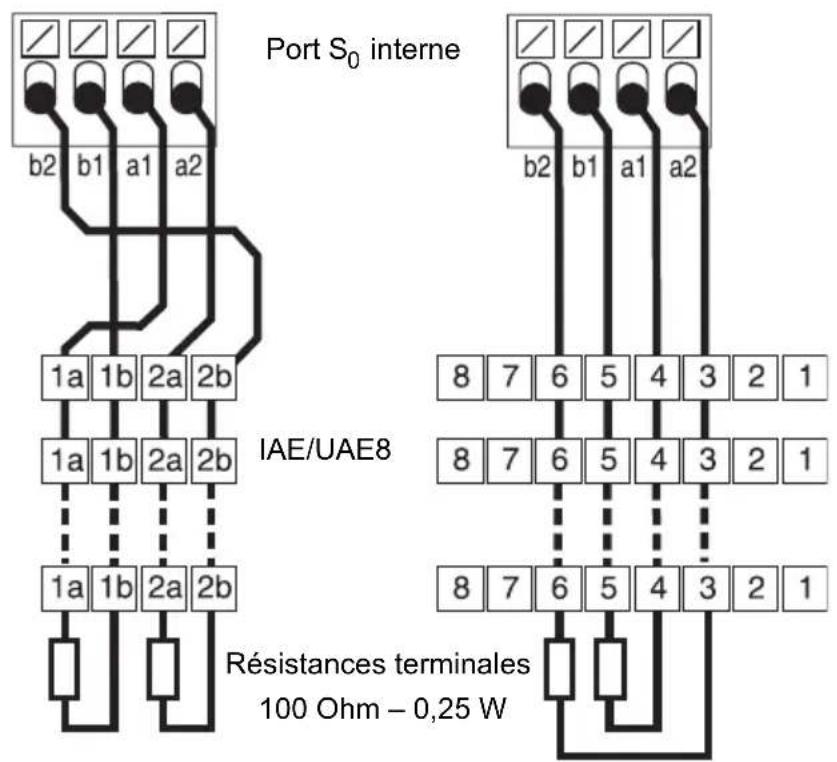

Port SO interne pour terminaux RNIS

Type de ligne Raccordement de	base S 0 comme connexion multi-appareils, EURO-RNIS (DSS1), bus passif court
Tension d'alimentation 40 V +5 % / -15 %
Puissance d'alimentation 4 W max.
Portée 150 m max. avec un cable téléphonique ou cable réseauclassique (Twisted Pair) en cas de pose d'un bus ; pour la technologie de connexion IAE, les normes européennes ENV 41001 [DINV 41001] et EN 28877 s'appliquent.1 000 m max. pour un câblage point à point
Résistances terminales	100 Ohm, commutables ; activées par défaut

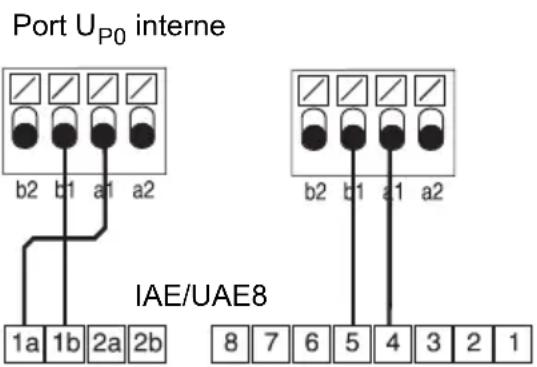

Port UPO interne pour terminaux RNIS

Types de lignes	UP0 avec protocole Euro-RNIS (DSS1) ; 2 canaux B par port, connexion directe d'un téléphone UP0 ou d'un adaptateur UP0/S0.
Portée Pour un diamètre de 0,6	mm : Câble blindré : jusqu'à 600 mm Câble non blindré : jusqu'à 1 000 m
Tension d'alimentation 40 V +5 % / -15 %
Puisance d'alimentation 4 W max.

Port S0 externe pour exploitant de réseaux RNIS

Type de ligne Raccordement de	base S 0 comme connexion multi-appareils ou comme connexion du système de télécommunication, EURO-RNIS (DSS1), installation alimentée en local
Portée Avec cable téléphonique	ou cable reseau classique (Twisted Pair)150 m max. pour connexion multi-appareils1 000 m max. pour connexion du système de télécommunication
Résistances terminales 100 Ohm, commutables ; activités par défaut

Port analogue externe pour exploitant de réseaux analogiques

Portée 800 m env. pour un diamètre de 0,6 mm
Composition de numéro MFV
Amplification récepteur Configurable: -12 à +12 dB
Amplification émetteur Configurable: -6 à +6 dB
Fréquence du signal desonnerie	Configurable: 16 / 25 / 50 Hz
Reconnaissance CLIP Configurable: V.23-FSK / DTMF
Reconnaissance émetteurvocal	Configurable: Chiffre MVF « D», inversion de polarité de la ligne, évaluation du courant de boucle
Impédance a/b 270R + (750R ||)	150 nF)

Port Ethernet pour terminaux Internet et VoIP ainsi que PC

Interface Base T 10/100 (10/100 MBit/s, RJ-45 Twisted Pair)
Standard VoIP SIP selon RFC 3261
Codecss VoIP internes/externes	G.711 (paramètre par défaut), G.722, G.726, G.729, iLBC
Terminaux Plus de 1 par canal VoIP interne (overcommitment)

Interface USB pour imprimante et support de stockage

Interface USB (High Speed, V 2.0)

Support de données Non compris dans la livraison, recommendé à partir de 1 Go

Fente pour carte SD (circuit CPU)

Carte Carte mémoire SD ou SDHC, carte 4 Go partitions Linux fournie (Emplacement pour carte SD jusqu'à la version 4 du circuit imprimé) Attention : la carte mémoire contient des données qui sont nécessaires au fonctionnement du système de télécommunication. Ne retirez/montez/formatez pas la carte mémoire. Un remplacement ne doit se faire que lors d'une maintenance et sur ordre d'un électricien qualifié e effectué par ce dernier. Mémoire eMMC (à partir de la version 6)

Divers

Boîtier Plastique ABS
Dimension (1 x h x p)	Appareil de base COMpact 4000 : 334 x 331 x 94,5 mm Modules : 160 x 70 x 25 mm
Poids Appareil de base COMpact	4000 : 1,6 kg env. Modules : env. 100 g (2BRI), env. 90 g (2FXO)
Emballage Carton (non adapté pour envoi postal)
Sécurité CE

Gestion des déchets

Si l'appareil n'est plus utilisé, veuillez vous assurer qu'il est mis au rebut de manière appropriée (et n'est pas jeté avec les ordures ménagères).

Veuillez jeter ou recycler l'emballage dans le respect de l'environnement.

Renseignez-vous auprès de votre ville ou commune pour savoir quelles sont les possibilités de recyclage et de gestion des déchets pouvant s'appliquer à l'appareil. Si vous souhaitez que nous nous chargions de la gestion des déchets liés à l'appareil,

envoyez l'appareil à vos frais à Auerswald GmbH & Co. KG.

Consommation d'énergie

Ce système de télécommunication n'utilise automatiquement que l'énergie dont il a absolument besoin. Veuillez cependant respecter les consignes d'économie d'énergie suivantes :

Informations importantes

• La consommation d'énergie de l'installation téléphonique dépend surtout des téléphones et terminaux connectés. Veuillez donc prêter attention lors de l'achat des terminaux à ce que les produits soient économiques en énergie. Ce sont par exemple les téléphones VoIP qui répondent aux exigences de Blue Angel des principes d'attribution RAL UZ 150, et les téléphones analogiques standard.
• Retirez les supports de stockage qui ne sont utilisés que pour l'enregistrement de données, lorsqu'ils ne sont pas en cours d'utilisation.

Réparation

Ce système de télécommunication est conçu pour durer longtemps. S'il avait cependant tombé en panne, les modules défectueux (par ex. les cartes de circuit imprimé) peuvent être réparés. L'approvisionnement en pièces de rechange pour ce système de télécommunication est assuré pour au moins cinq ans à partir de l'interruption de la production.

Déclaration de conformité

Cet appareil répond aux exigences relatives à la santé, la sécurité et l'environnement de toutes les directives européennes en vigueur. Vous trouvez la déclaration de conformité sur notre site Internet.

Conditions de garantie

1. La société Auerswald GmbH & Co. KG, Vor den Grashofen 1, 38162 Cremlingen, Germany, accorde une garantie fabricant sur ce produit, pour une durée de 24 mois suivant la date d'achat.
2. Pour vous en tant que client, ceci signifie que : nous garantissons que nos appareils sont irréprochables en état à la livraison et que nous nous engageons, pour une période de 24 mois suivant cette date, à effectuer une réparation ou à livrer une pièce de rechange sans coûts supplémentaires dans le cas où un défaut de fabrication serait constaté, et que nous renonçons à exiger de vous, en qualité de client, la présentation d'une preuve de présence du défaut à la livraison comme ceci est généralement le cas dans le respect de la garantie légale. Lors de la réparation ou de la livraison de la pièce de rechange, nous utilisons des pièces neuves ou des pièces à l'état neuf. Le cas échéant, les pièces retirées de l'appareil nous appartiennent et peuvent être détruites.
3. En plus de cette garantie, le client dispose pleinement des droits relatifs à la garantie légale de conformité sur la base du contrat de vente conclu avec le distributeur/revendeur qui lui sont conférés par la loi. La garantie légale de conformité ne concerne que la qualité de la marchandise au moment de la vente (transfert), contrairement à notre garantie fabricant.
4. Vous ne pouvez faire valoir cette garantie que lorsque vous envoyez à vos frais l'appareil défectueux accompagné d'une preuve d'achat (facture ou ticket de caisse) à Auerswald GmbH & Co. KG ou, hors d'Allemagne, à notre importateur général ou distributeur sur place. Veuillez joindre à cet envoi une description détaillée du défaut ainsi que votre numéro de téléphone afin que nous puissions vous contacter au besoin. Afin d'éviter tout dommage lors du transport, veuillez vous assurer que l'appareil est placé dans un emballage adapté (par ex. emballage original placé dans un carton).
5. Les dommages résultant d'une utilisation non conforme, d'erreurs de manipulation, d'une utilisation abusive, d'influences extérieures, de la foudre/d'une surtension, d'une modification du produit et d'ajouts, sont exclus de la garantie fabricant. Les pièces d'usure sont également exclues de la garantie (par ex. piles, fusibles, batteries, cartes mémoires), tout comme les dommages résultant des pièces d'usure (par ex. en raison de piles déchargées). Les dommages résultant du transport, les dommages consécutifs ainsi que les coûts liés aux temps d'attente et d'acheminement, sont également exclus de la garantie fabricant.
6. La garantie est rendue caduque lors de l'exécution de réparations effectuées par des organismes non autorisés.

Ouverture du boîtier

Avertissement: Une utilisation non conforme de l'appareil peut entraîner une électrocution mortelle.

• Seul un électricien qualifié a le droit d'ouvrir le boîtier et d'effectuer des travaux d'installation lorsque le boîtier est ouvert.

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut entraîner une électrocution mortelle. En plus du bloc d'alimentation, le système de télécommunication présente des composants sous tension dangereux (par ex. tensions de sonnerie). Tous les travaux sur des composants actifs et dangereux en cas de contact, ne doivent être effectués que lorsque les appareils sont hors tension. De même, les travaux à proximité de composants actifs ne doivent être effectués que lorsque ces composants sont hors tension ou protégés contre tout contact direct.

• Débranche la prise secteur du système de télécommunication avant qu'un électricien qualifié n'ouvre le boîtier. Le cas échéant, déconnectez les appareils de toute alimentation supplémentaire (par ex. ASI).
• Patientez au moins 3 minutes le temps que les condensateurs de l'appareil se déchargent.
• N'utilisez l'appareil que lorsque le boîtier est fermé.
• N'utilisez l'appareil que lorsqu'il est installé sur le mur.

Avertissement: Des surtensions, telles que celles survenant lors d'un orage, peuvent entraîner une électrocution mortelle.

• Lors d'un orage, ne touchez pas le système de télécommunication et les appareils y étant connectés.
• Desserrez simultanément les deux verrouillages en appuyant avec vos pouces et index.
• Soulevez le couvercle et retirez-le ensuite complètement du boîtier.

Montage du boîtier au mur

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut entraîner une électrocution mortelle.

• Montez le système de télécommunication directement à proximité d'une ligne de terre (barre d'équipotentialité de l'installation domestique ou conducteur de protection). Raccordez la prise de terre du système de télécommunication à la ligne de terre en passant par une ligne de raccordement d'au minimum 2,5 mm².

Avertissement: La pénétration de liquides dans le boîtier peut entraîner une électrocution mortelle et endommager ou détruire le système de télécommunication.

• N'utilisez l'appareil que dans des pièces fermées et sèches.

Attention: Une surchauffe peut endommager ou détruire le système de télécommunication.

• Veuillez respecter les valeurs relatives à la température ambiantes indiquées dans les spécifications techniques.
• Veuillez vous assurer que la chaleur produite par l'appareil peut se dissiper suffisamment. Un montage dans une armoire sans possibilité de circulation d'air est interdit.
• N'obstruez jamais les ouvertures de ventilation du boîtier.

Important: Les charges mécaniques et les champs électromagnétiques peuvent entraver le fonctionnement du système de télécommunication.

• Évitez les charges mécaniques (par ex. les vibrations).
• Éviter la proximité d'appareils qui émettent un champ électromagnétique ou y sont sensibles (par ex. les récepteurs radio, les radios mobiles, les radios-amateurs, les téléphones mobiles, les systèmes DECT, etc.).
• Protégez l'appareil de la saleté, de la poussière et de la condensation.

Prérequis :

• 3 vis et 3 chevilles Raccordements disponibles directement à proximité du lieu de montage :
• Prise avec mise à la terre 230 V facilement accessible
• Boîte de jonction/NTBA de l'exploitant de réseaux ; pour des distances plus importantes, il est nécessaire de faire passer un câble entre les appareils
• Ligne de terre (barre d'équipotentialité de l'installation domestique ou conducteur de protection)
• Marquez puis percez les deux trous de fixation supérieurs à une distance de 232 mm et placez les chevilles dans les trous.

Remarque: Respectez les dimensions du boitier de 334 mm x 331 mm x 94,5 mm. La distance entre les trous de fixation supérieurs et les pieces situées au-dessus doit être d'au moins 60 m. Vous trouvez un gabarit de perçage sur Internet.

1. Faites tourner les deux vis supérieures de manière à ce que la tête de vis se trouve à env. 5 mm du mur.

1. Suspendez l'appareil par les vis et tirez-le ensuite vers le bas jusqu'à la butée.
2. Marquez le troisième trou dédié à la fixation.
3. Retirez l'appareil.
4. Percez au niveau du troisième trou de fixation et placez la cheville dans le trou.
5. Suspendez de nouveau l'appareil par les vis et tirez-le ensuite vers le bas jusqu'à la butée.
6. Serrez l'appareil à l'aide de la troisième vis de fixation.

Connexion avec la terre

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut entraîner une électrocution mortelle. En plus du bloc d'alimentation, le système de télécommunication présente des composants sous tension dangereux (par ex. tensions de sonnerie). Tous les travaux sur des composants actifs et dangereux en cas de contact, ne doivent être effectués que lorsque les appareils sont hors tension. De même, les travaux à proximité de composants actifs ne doivent être effectués que lorsque ces composants sont hors tension ou protégés contre tout contact direct.

• Débranchez les terminaux du système de télécommunication. Durant l'installation de la terre, aucun terminal ne doit être connecté au système. Les terminaux connectés sont susceptibles d'emmagasiner de l'électricité, ce qui peut causer une électrocution.
• Débranchez la prise secteur du système de télécommunication. Le cas échéant, déconnectez les appareils de toute alimentation supplémentaire (par ex. ASI).
• Patientez au moins 3 minutes le temps que les condensateurs de l'appareil se déchargent.
• Pour le raccordement des bornes de terre du système de télécommunication à la barre d'équipotentialité de l'installation domestique ou au conducteur de protection, seule une installation fixe est autorisée, des raccords avec prises ne sont pas autorisés.

Prérequis :

• Tournevis Ligne de raccordement avec une section de câble de 2,5 mm au moins
• Ligne de terre disponible directement à proximité du lieu de montage (barre d'équipotentialité de l'installation domestique ou conducteur de protection)
• Aucun terminal connecté au système
• Fixez la ligne de raccordement à la barre d'équipotentialité de l'installation domestique ou au conducteur de protection.
• Guidez la ligne de raccordement à l'intérieur du boîtier et fixez-la aux bornes de terre.

Modification ou équipement ultérieur du système de télécommunication

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut entraîner une électrocution mortelle. En plus du bloc d'alimentation, le système de télécommunication présente des composants sous tension dangereux (par ex. tensions de sonnerie). Tous les travaux sur des composants actifs et dangereux en cas de contact, ne doivent être effectués que lorsque les appareils sont hors tension. De même, les travaux à proximité de composants actifs ne doivent être effectués que lorsque ces composants sont hors tension ou protégés contre tout contact direct.

• Débranchez la prise secteur du système de télécommunication. Le cas échéant, déconnectez les appareils de toute alimentation supplémentaire (par ex. ASI).
• Patientez au moins 3 minutes le temps que les condensateurs de l'appareil se déchargent.

Attention: Des charges électrostatiques peuvent détruire les composants sensibles. - Déchargez-vous des charges électrostatiques avant de toucher les circuits avec les mains ou avec un outil. Pour cela, touchez un objet métallique si possible relié à la terre, par ex. la borne de terre du système de télécommunication ou le corps d'un PC.

Important: Avant de raccorder un module COMpact 2BRI, paramétrez d'abord le port du module nécessaire (type de fonctionnement et résistances terminales).

Brancher le module

1. Placez le module avec le côté composant vers la gauche entre les rails du circuit.
2. Appuyez le module vers le haut jusqu'à ce que le verrouillage du circuit s'enclenche.

Débrancher le module

1. Avec le pouce droit par exemple, relâchez le verrouillage du circuit.
2. Avec l'autre main, retirez le module par le bas.

Prérequis :

• Connecteur réseau libre directement sur le PC ou sur le réseau du PC
• Branchez une extrémité du câble réseau fourni dans un connecteur réseau du PC ou du réseau.
• Branchez l'autre extrémité du câble réseau dans le connecteur Ethernet sur le circuit Interface du Compact 4000.

Fermer le boîtier

Important: Avant que vous ne fermiez le couvercle, verrouillez le câble Ethernet avec un serre-cable à l'une des attaches prévues à cet effet. Remarque: Les travaux de raccordement nécessaires à la première mise en service (raccordement PC/réseau et le cas échéant, le raccordement de certains terminaux) doivent se faire avant la fermeture du boîtier ou bien le câblage doit être posé avant la fermeture du boîtier, permettant ainsi que les câts soient ensuite connectés ultérieurement.

Prérequis :

• Après l'installation, câbles posés proprement dans l'espace câbles
• Placez le cache sur le bord supérieur du boîtier.
• Appuyez le cache sur le bord inférieur du boîtier jusqu'à ce qu'il s'enclenche.

Allumer le système de télécommunication

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut entraîner une électrocution mortelle.

• Fermez le boîtier avant de mettre en service le système de télécommunication.

Prérequis :

• Système de télécommunication mis à la terre avec boîtier raccordé

Première configuration

Reliez le système de télécommunication à une prise avec mise à la terre 230 V facilement accessible.

La LED Status et la LED Power sont allumées en rouge et orange pendant plusieurs secondes/minutes.

Si les deux LED sont allumées en vert, le système de télécommunication est prêt à être utilisé.

Remarque : Si la LED Power reste rouge, il y a un problème. Veuillez vous adresser à votre revendeur ou directement au fabricant.

Première configuration

Avertissement: Une installation incomplète ou défectueuse peut entraîner des risques de blessures, par ex. en raison d'un dysfonctionnement des appeals d'urgence.

• L'installation du produit se fait par un serveur Web intégré dont les pages sont affichées via un navigateur Web. L'interface du serveur Web (gestionnaire de configuration) est disponible en anglais et en allemand. Si l'utilisation de l'appareil dans ces langues et si la terminologie ne vous sont pas familières, faites-vous assister par un professionnel spécialisé et comprenant ces langues.

Informations relatives à la connexion réseau

La configuration du système de télécommunication avec un PC se fait par le gestionnaire de configuration intégré au système de télécommunication. L'adresse IP du système de télécommunication permet d'y accéder. La nouvelle adresse IP à utiliser dépend de la situation de votre connexion et de votre réseau.

• Si vous n'avez pas encore branché le système de télécommunication à un routeur, mais directement à un PC individuel qui dispose automatiquement de son adresse IP (configuration par défaut sous Windows et Mac OS X), vous pourrez joindre le système de télécommunication en passant par l'adresse IP statique 169.254.1.240 de la zone APIPA.
• Si vous avez branché le système de télécommunication à un routeur qui attribue, en tant que serveur DHCP, des adresses IP aux appareils connectés (configuration par défaut de la plupart des routeurs), vous pourrez joindre le système de télécommunication via deux adresses IP :

1 Via l'adresse IP statique 169.254.1.240 de la zone APIA. 2 Via l'adresse IP attribuée par le serveur DHCP.

Remarque: Si l'adresse IP statique de la zone APIPA ne fonctionne pas, il vous faudra d'abord trouver l'adresse IP attribuée par le serveur DHCP. Vous disposez des options suivantes :

• Si le service UPnP est installé et activé sur le PC utilisé (par ex. sous Windows 8), vous pouvez partager et sélectionner le système de télécommunication sous l'appellation « COMpact 4000 » dans le voisinage réseau.
• Vous pouvez utiliser un scanner de réseau (par ex. Angry IP Scanner).
• Vous pouvez raccorder un téléphone analogue compatible CLIP et demander l'adresse IP en tapant ##8*941# et en raccrochant.

Important: Si vous souhaitez utiliser le système de télécommunication dans un réseau dans lequel les adresses IP sont attribuées en statique, vous devrez d'abord raccorder un téléphone analogue compatible CLIP et adapter la configuration IP du système de télécommunication pour l'utilisation sur le réseau (cf. chapitre suivant).

Configurer l'adresse IP statique dans le système de télécommunication

1. Décollez le combiné d'un téléphone interne.
2. Composez successivement ##8, le PIN administrateur à 6 chiffres (aucun par défaut à la livraison) et 930 0#.

Vous entendrez une tonalité d'acquittement (tonalité pulsée).

Dans le système de télécommunication, la fonction client DHCP est désactivée.

1. Raccrochez le combiné puis décrochez-le à nouveau.
2. Composez successivement ##8, le PIN administrateur à 6 chiffres (aucun par défaut à la livraison), 931, l'adresse IP à 12 chiffres (par ex. pour 192.168.2.10 : 192168002010) puis #.

Vous entendrez une tonalité d'acquittement (tonalité pulsée).

Dans le système de télécommunication, l'adresse IP saisie est configurée (pour le masque sous-réseau 255.255.255.0).

1. Raccrochez le combiné.

Ouvrir le gestionnaire de configuration

Prérequis :

• PC avec résolution minimale : 1024 x 768
• Navigateurs recommandés : Mozilla Firefox (version actuelle), Google Chrome (version actuelle)
• Saisissez l'adresse IP du système de télécommunication dans le champ d'adresse du navigateur. Exemple pour la saisie de l'adresse IP statique https://169.254.1.240. Comme le système de télécommunication force une connexion HTTPS, votre navigateur affichera un avertissement de sécurité (en raison du certificat de sécurité manquant).
• Le cas échéant, acceptez le certificat de sécurité pour votre environnement de travail (profil utilisateur et navigateur).
• Cliquez sur with assistant (avec assistant) (recommandé).
• À l'aide de l'assistant de configuration, effectuez les réglages de base.

Appels sortants/indicatif réseau

Lors de la composition des numéros d'appel, le type d'indicatif réseau paramétré pour le participant doit être respecté. Le système de télécommunication reconnaît trois types d'indicatifs :

Indicatif automatique (par défaut à la livraison) : Ni les numéros d'appel externes, ni les numéros d'appel internes ne nécessitent la saisie d'un préfixe (exception : ** pour accès VoIP cible). Le système de télécommunication fait automatiquement la différence entre les numéros d'appel internes et externes en comparant le numéro composé avec la répartition des numéros internes.

• Si le numéro d'appel est compris dans la répartition des numéros, le système de télécommunication établit une connexion interne.
• Si le numéro d'appoint n'est pas compris dans la répartition des numéros, le système de télécommunication établit une connexion externe.

Dispositif interne : L'utilisateur doit composer l'indicatif avant de composer un numéro externe.

Dispositif d'indicatif direct : Un numéro externe ne nécessite pas de préfixe. L'utilisateur doit saisir ** avant de composer un numéro interne.

Remarque: Le comportement des téléphones COMfortel 1400 IP/2600 IP/3200/3500/3600 IP lors de la composition de numéros d'appel se fait suivant le compte par défaut paramétré (cf. notice du téléphone). Pour les téléphones COMfortel 1400 IP/2600 IP/3600 IP à partir de la version logicielle 2.4, le compte par défaut peut être repris à partir du système de télécommunication et est paramétré en fonction du type d'indicatif.

Remarque : Afin d'éviter tout conflit avec la répartition interne des numéros lors de la composition de numéros à 3 ou 4 chiffres, l'indicatif régional doit être composé.

Remarque: Même lorsqu'un numéro d'appel composé correspond à un numéro du plan de répartition interne, le système de télécommunication attend jusqu'à 4 secondes afin de s'assurer que d'autres chiffres ne sont pas saisis par la suite pour un numéro externe, avant d'établir l'appel. Afin d'éviter l'attente, il est possible de saisir #. Le système de télécommunication reconnaîtra la saisie comme complète et composera immédiatement le numéro.

Appels d'urgence

Les appels d'urgence sont les appels configurés dans le système de télécommunication comme tels. Ces appels sont traités différentement.

Remarque: Dans les réglages de base, vous trouvez également le paramètre pays, avec lequel le système de télécommunication est utilisé. Entre autres, le numéro d'appel d'urgence public (par ex. 112) du pays sélectionné sera enregistré dans la configuration.

En cas d'appel d'urgence, un préfixe habituellement requis pour la composition d'autres numéros pourra être omis (par défaut à la livraison). Ceci a l'avantage que d'autres personnes qui ne connaissent pas le système avec les indicateurs, puissent composer des numéros d'urgence sans entrave.

Les appels d'urgence priment sur les autres appels lorsque le dispositif de priorité des appels d'urgence est activé (par défaut à la livraison). Le cas échéant, des conversations pourront être interrompues afin de garantir que l'appel d'urgence aboutisse.

Les appels d'urgence sont également possibles depuis un téléphone dédié lorsque le verrouillage de l'affichage est activé (en option, cf. notice du téléphone).

Installation

Avertissement : Des surtensions, telles que celles survenant lors d'un orage, peuvent entraîner une électrocution mortelle et endommager ou détruire le système de télécommunication.

• Lors d'un orage, ne touchez pas le système de télécommunication et les appareils y étant connectés.
• Tous les câbles dans les bâtiments (y compris ceux de l'interphone) ne doivent être posés que par un électricien qualifié.
• N'utilisez pas les ports a/b pour le raccordement de postes secondaires extérieurs.

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut entraîner une électrocution mortelle. En plus du bloc d'alimentation, le système de télécommunication présente des composants sous tension dangereux (par ex. tensions de sonnerie). Tous les travaux sur des composants actifs et dangereux en cas de contact, ne doivent être effectués que lorsque les appareils sont hors tension. De même, les travaux à proximité de composants actifs ne doivent être effectués que lorsque ces composants sont hors tension ou protégés contre tout contact direct.

• Débranche la prise secteur du système de télécommunication avant qu'un électricien qualifié n'ouvre le boîtier pour installer des modules d'extension ou effectuer des travaux de raccordement ou de commutation. Le cas échéant, déconnectez les appareils de toute alimentation supplémentaire (par ex. ASI).
• Patientez au moins 3 minutes le temps que les condensateurs de l'appareil se déchargent.

Important : Une utilisation non conforme peut par ex. entraîner une limitation des fonctions ou bien des dysfonctionnements, la destruction de l'appareil ou, dans les cas les plus graves, la mise en danger de personnes.

• Ne connectez que des appareils qui sont compatibles avec les caractéristiques d'utilisation conforme du système de télécommunication.

Remarques concernant l'installation

Le système de télécommunication est conçu pour une utilisation dans des pièces fermées. Tous les appareils connectés doivent également se couvrir dans le bâtiment.

Le système de télécommunication permet le raccordement direct de quelques appareils tant que ceux-ci se trouvent à proximité du système de télécommunication. La proximité se définit par la longueur du câble de raccordement des appareils, jusqu'à 10 m maximum.

S'il n'y a pas de connecteurs adaptés ou si la distance est plus importante, vous devrez poser des cables d'installation fixes. Utilisez des cables d'installation (par ex. J-Y(St)Y 2 x 2 x 0,6) avec les caractéristiques suivantes :

Non blindé; mais : blindé lors de conditions défavorables comme la proximité d'un émetteur puissant ou d'une ligne à haute tension - uniquement pour RNIS : câblage quarte à privilégier

RNIS : lors de l'affectation de chaque fil, orientez-vous grâce au marquage décrit ci-après.

Pour des marquages différents, cf. VDE 0815

	Câble avec deux fils doubles	Câble avec quarte
Tronc/paire 1 a1	rouge sans anneau
	b1 noir Anneau simple, distance de 17 mm
Tronc/paire 2 a2	blanc Anneau double, distance de 34 mm
	b2 jaune Anneau double, distance de 17 mm

Analogue/UP0: Prévenez les facteurs de dysfonctionnement. Évitez les cablages avec un guidage parallèle plus long, en particulier à proximité de lignes d'alimentation électriques.

Torsadez les paires de fils.

Vous trouvez les accessoires et pièces d'entretien dans les commerces spécialisés.

Exploitant de réseau RNIS sur port S_0 externe

Possibilités de raccordement :

• NTBA
• Passerelle GSM numérique
• Routeur avec port S0 interne Adaptateur VoIP/RNIS

Préquis :

Au niveau du port S0 concerné, type de fonctionnement « S0 externe » activé - Aux deux extrémités de la connexion, résistances terminales activées, donc dans le NTBA et le système de télécommunication sur le port S0 externe concerné

Type de fonctionnement « S0 externe »

Résistances terminales activées

Lorsque la distance entre le NTBA et le système de télécommunication est courte, établissez une connexion directe par les connecteurs RJ-45 (cable fourni).

Si la distance entre le NTBA et le système de télécommunication est plus importante, un câble doit être posé sur les bornes du port S0 externe.

Exploitant du réseau analogique sur port analogique externe

Avertissement: Les tensions présentes au niveau de la boîte de jonction de l'exploitant du réseau peuvent entraîner une électrocution mortelle.

• Ne branchez le système de télécommunication à la boîte de jonction de l'exploitant du réseau qu'une fois le boîtier refermé.

Possibilités de raccordement :

• Réseau téléphonique public dans toute l'Europe
• Passerelle GSM analogue

Si la distance entre la connexion analogue et le système de télécommunication est plus importante, un câble avec boîte de jonction doit être posé sur les bornes du port analogique externe.

Branchez les appareils avec les câbles de raccordement RJ-11/RJ-11 fournis à la livraison. En Allemagne, vous aurez besoin en plus de l'adaptateur RJ-11 vers TAE-F.

Port analogue externe

Boîte de jonction RJ-11

Terminaux internet et voip ainsi que PC sur port ethernet

Possibilités de raccordement :

PC - Internet (comptes VoIP avec un ou plusieurs numéros d'appoint VoIP similaires à la connexion multi-appareils dans RNIS, et comptes VoIP avec un clavier similaire à la connexion du système de télécommunication dans RNIS sur la base de la caractéristique SIP-DDI (également SIP-Trunking) - Téléphones dédiés COMfortel 1400 IP/2600 IP/3600 IP - Téléphones dédiés COMfortel 3200/3500 (à partir de la version logicielle 1.8E) - Serveur uni-cellule et multi-cellules IP-DECT COMfortel WS-400 IP et COMfortel WS-650 IP pour combinés DECT COMfortel M-100, COMfortel M-200/210 et COMfortel M-300/310. - Téléphones VoIP (SIP) standard, par ex. COMfortel 1200 IP Softphone (SIP) - Relais IP (par ex. NETIO 230B, WebRelay (conception identique Keil), Energenie EGPM2-Lan, Philips hue) - Interphones IP (par ex. Telecom Behnke Série 20 IP, Baudisch SIP Interphone Maxi, TCS FBI 6101, ELCOM LBM-300)

Prérequis :

• Pour l'accès Internet : Connexion Internet à large bande (par ex. routeur ADSL, routeur câble TV)
• Réseau disponible (LAN) ou Switch individuel (pour terminaux VoIP) avec une vitesse de transmission de 100 MBit/s

Remarque : Pour le flux de données VoIP en combinaison avec le transfert de quantités de données limitées, une vitesse de transmission de 10 MBit/s par LAN peut être suffisante. Pour le flux de données en combinaison avec le transfert de quantités de données importantes (par ex. téléchargements), nous recommandons une vitesse de transmission de 100 MBit/s. Remplacez pour cela tous les composants réseau actifs (par ex. Switch et routeur) ainsi que tous les composants réseau passifs (par ex. les câbles et les boîtes de jonction). Afin de garantir une compatibilité avec les 100 MBit/s, vous aurez besoin de câbles et boîtes de jonction de catégorie 5 au minimum (CAT5).

Remarque : Lors de l'utilisation d'un Switch avec fonction PoE, aucune alimentation séparée pour les téléphones VoIP raccordés (par ex. via un bloc d'alimentation) n'est requise tant que le terminal est compatible avec un fonctionnement par PoE.

• Pour l'utilisation de DiffServ pour la hiérarchisation des paquets de données : compatibilité DiffServ disponible et activée dans tous les composants réseaux
• NAT-Traversal peut être exécuté via le système de télécommunication ou avec un routeur SIP-aware fonctionnant correctement.

Remarque: Si le routeur n'est pas compatible SIP-aware, plusieurs ports du routeur nécessaires au flux de données VoIP (RTP et SIP-UDPP) doivent être libérés (réxpédition du port). Une liste des ports utilisés dans le système de

télécommunication est consultable dans le gestionnaire de configuration du système de télécommunication sous Overviews > Ports (Aperçus > Ports).

Attention: Chaque ouverture de port sur le routeur NAT pose un risque de sécurité.

• Mettez en place des moyens de protection supplémentaires.

Important: Si vous souhaitez intégrer le système de télécommunication dans un réseau déjà existant, adressez-vous à l'administrateur système responsable.

L'ingérence dans un réseau déjà existant peut entraîner des dysfonctionnements importants.

Terminaux analogiques sur port analogue interne

Possibilités de raccordement :

• Téléphones analogiques
• Fax analogiques
• Répondeur analogue
• Modems
• Audiobox a/b
• Interphones a/b (par ex. TFS-Dialog 200/300/400, TFS-Universal plus, TSA a/b)

Une boîte de jonction (RJ-11 ou TAE en Allemagne) doit être raccordée par un câble fixe aux bornes du port analogique interne.

Terminaux RNIS sur port S_0 interne

Possibilités de raccordement :

• Téléphones dédiés COMfortel 1200/1400/1600/2600 (à partir de la version logicielle 1.6A)
• Téléphones RNIS selon la norme EURO-RNIS (DSS1)
• Cartes PC RNIS selon la norme EURO-RNIS (DSS1)

Important : Pour COMFORTEL 1400/2600 avec répondeur : Afin de garantir le fonctionnement de toutes les fonctionnalités, ne prévoyez qu'un téléphone par port.

Préquis :

Au niveau du port S0 concerne, type de fonctionnement « S0 interne » activé - Dans le système de télécommunication, sur le port S0 interne concerné, résistances terminales activées (exception : câblage bus dans deux directions)

Installation

Type de fonctionnement « S₀ interne »

Résistances terminales activées

Lorsque la distance entre le système de télécommunication et le terminal est courte, établissez la connexion avec un cable RNIS (10 m max.) sur les connecteurs RJ-45 du port S_0 interne.

Lorsque la distance entre le système de télécommunication et le terminal est plus importante, posez des câbles et des boîtes de jonction aux bornes du port S_0 interne.

Terminaux RNIS sur port u_p0 interne

Possibilités de raccordement :

• Téléphones dédiés COMfortel 1200/1400/1600/2600 (à partir de la version logicielle 1.6A)
• Téléphones RNIS selon la norme Euro-RNIS (DSS1) (adaptateur U p_0 / S_0 nécessaire)
• Cartes PC RNIS selon la norme Euro-RNIS (DSS1) (adaptateur U P_0 / S_0 nécessaire) Prérequis :
• Au niveau du port U P0 concerné, type de fonctionnement « UPO interne » activé
• Dans le système de télécommunication, sur le port U P0 interne concerné, résistances terminales activées

Type de fonctionnement « U_P0 interne »

Résistances terminales activées

Lorsque la distance entre le système de télécommunication et le terminal est faible, raccordez un seul téléphone dédié COMfortel 1200/1400/1600/2600 directement au connecteur RJ-45 du port U_P_0 interne. Pour les autres terminaux RNIS ou deux autres téléphones dédiés par port, vous aurez besoin d'un adaptateur U_P_0 / S_0

Si la distance entre le terminal et le système de télécommunication est plus importante, des câbles et boîtes de jonction devront être posés sur les bornes du port U_P0.

Installation

Attention: Les résistances terminales intégrées dans les boîtes de jonction seront détruites, ce qui pourrait endommager l'appareil.

• Par opposition au port S_0, n'équipez pas l'extrémité d'une ligne raccordée au port U_P0 avec des résistances terminales. Elles sont déjà intégrées aux terminaux (COMfortel 1200/1400/1600/2600 ou adaptateurs U_P0 / S_0 ).
• Pour une utilisation sur le port U_P0, retirez les résistances terminales déjà intégrées dans les boîtes de jonction.

Remarque : Lors de l'utilisation d'un adaptateur U_0 / S_0, vous pouvez vous passer de l'utilisation d'une boîte de jonction RNIS. L'adaptateur U_0 / S_0 peut être monté au mur et raccordé au système de télécommunication via les deux bornes à vis situées sur sa partie arrière.
