Produkttyp	Telekommunikationssystem (PBX)
Marke	Auerswald
Modell	COMpact 4000
Abmessungen (B x H x T)	334 x 331 x 94,5 mm
Gewicht	1,6 kg (Basisgerät)
Stromversorgung	230 VAC +/- 10 %, 50 Hz, 0,5 A max, 6-48 W
Ethernet-Anschlüsse	1 (RJ-45, 10/100 Mbit/s)
USB-Anschlüsse	1 (USB-A Host, High Speed V2.0)
ISDN-Anschlüsse	2 (S0/UP0, RJ-45 oder Schneidklemmen)
Interne Analoganschlüsse	8 (Schneidklemmen, 2-adrig)
Erweiterungssteckplätze	2 (für COMpact 2BRI- oder 2FXO-Module)
Interne Leitungskapazität	20 max. (analog, VoIP und ISDN)
Externe Kanäle	10 max. (analog, VoIP und ISDN)
VoIP-Kanäle	12
Voicemail-Kanäle	4
Fax-Kanäle	1
Betriebstemperatur	0 bis +40 °C
Umgebungsfeuchte	10 bis 90 %, nicht kondensierend
Reinigung	Leicht feuchtes oder antistatisches Tuch
Herstellergarantie	24 Monate
Reparierbarkeit	Reparierbare Module, Ersatzteile 5 Jahre nach Produktionsende verfügbar

Häufig gestellte Fragen - COMpact 4000 Auerswald

Wie installiere ich den COMpact 4000 an der Wand?

Verwenden Sie die mitgelieferte Bohrschablone, um die Löcher zu markieren. Bohren Sie und setzen Sie Dübel ein. Hängen Sie das Gerät an die oberen Schrauben und befestigen Sie dann das dritte Loch. Stellen Sie sicher, dass sich das Gerät in der Nähe einer Erdungsleitung (Potentialausgleichsschiene) befindet und die Netzsteckdose zugänglich ist.

Wie verbinde ich das System mit dem Internet?

Schließen Sie ein Ethernet-Kabel (mindestens Kategorie 5) zwischen dem Ethernet-Port des COMpact 4000 und Ihrem Router an. Die Standard-IP-Adresse lautet 169.254.1.240 (APIPA) oder die vom DHCP-Server zugewiesene. Für erweiterte Konfigurationen verwenden Sie den Konfigurationsmanager über den Webbrowser.

Wie konfiguriere ich eine statische IP-Adresse?

Nehmen Sie ein internes Analogtelefon mit CLIP-Unterstützung ab. Wählen Sie ##8 + Administrator-PIN (Standard: keine) + 9300#, um DHCP zu deaktivieren. Wählen Sie dann ##8 + PIN + 931 + IP-Adresse mit 12 Ziffern (z.B. 192168002010 für 192.168.2.10) + #. Legen Sie auf. Die neue Adresse ist sofort aktiv.

Wie tätige ich einen Notruf?

Notrufnummern (z.B. 112) sind je nach Land vorkonfiguriert. Sie benötigen keine Vorwahl. Wenn die Priorität von Notrufen aktiviert ist, unterbricht der Notruf laufende Gespräche, um die Verbindung zu gewährleisten. Notrufe sind auch an gesperrten Telefonen möglich.

Welche Arten von Endgeräten können angeschlossen werden?

Sie können Analog-, ISDN-, VoIP-Telefone (SIP), Faxgeräte, Anrufbeantworter, a/b- oder IP-Türstationen sowie Relais/Aktoren anschließen. Kompatible Endgeräte umfassen die COMfortel-Serien. IP-Türstationen (z.B. TCS, ELCOM) und Softphones werden ebenfalls unterstützt.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch oder ein antistatisches Tuch. Verwenden Sie niemals Sprühflüssigkeiten oder Scheuermittel. Achten Sie darauf, dass keine Flüssigkeit in das Gehäuse eindringt. Trennen Sie das Gerät bei Bedarf vor der Reinigung vom Netz.

Was tun bei einer Störung?

Wenn die Power-LED rot bleibt, wenden Sie sich an Ihren Händler oder den Hersteller. Defekte Module (Karten, Netzteil) können repariert werden. Senden Sie das Gerät an Auerswald GmbH & Co. KG mit einer Fehlerbeschreibung und dem Kaufbeleg. Nicht autorisierte Reparaturen führen zum Garantieverlust.

Welche Garantiebedingungen gelten?

Auerswald gewährt eine Herstellergarantie von 24 Monaten ab Kaufdatum. Sie deckt Herstellungsfehler ab, jedoch nicht Schäden durch unsachgemäße Verwendung, Blitzschlag oder normale Abnutzung. Zur Inanspruchnahme senden Sie das Gerät mit Rechnung und Fehlerbeschreibung ein.

Wie schütze ich das Gerät vor Blitzschlag?

Installieren Sie einen Überspannungsschutz im Stromkreis. Ziehen Sie bei Gewitter den Netzstecker und die Telefonkabel. Alle Kabel in Gebäuden müssen von einem qualifizierten Elektriker verlegt werden. Der Anschluss an eine Erdungsleitung ist Pflicht.

Wie öffne ich das Gehäuse sicher?

Nur ein qualifizierter Elektriker darf das Gehäuse öffnen. Ziehen Sie zuerst den Netzstecker und alle zusätzlichen Stromquellen (USV). Warten Sie mindestens 3 Minuten, bis sich die Kondensatoren entladen haben. Betätigen Sie die beiden Verriegelungen gleichzeitig mit Daumen und Zeigefinger.

BEDIENUNGSANLEITUNG COMpact 4000 Auerswald

TK-Anlage für Internet-/ISDN-/Analog-Telefonie PBX for Internet/ISDN/Analogue Telephony

Betriebsanleitung Deutsch
Instructions English
Manual de instrucciones Espanol
Oδηγίες λειτουργίας Ελληνία
Notice d'utilisation Français
Istruzioni per l'uso Italiano
Gebruikshandleiding Nederlands
Instrukcja obstugi Polski

Lieferumfang (de) / Scope of Delivery (en) / Volumen de suministro (es) / E\xo λισός αράδοσης (el) / Contenu de la livraison (fr) / Dotazione (it) / Leveringsomvang (nl) / Zakres dostawy (pl)

Kontaktdaten (de) / Contact Data (en) / Datos de contacto (es) / Στοιχεία επικοινωνίας (el) / Coordinées (fr) / Dati di contatto (it) / Contactgevevens (nl) / Dane połęczén (pl)

Hersteller/Manufacturer: Auerswald GmbH & Co. KG, Hordorfer Str. 36, 38162 Cremlingen, Germany

DACHLBEFGRINPLUK

www.auerswald.de www.fontevo.com

Anleitungen (de) / Manuals (en) / Instrucciones (es) / Oßŋyíες χρήσης (el) / Notices (fr) / Guide (it) / Handleidingen (nl) / Instrukcje (pl)

Die Anleitung „Erweiterte Informationen" finden Sie im Konfigurationsmanager und auf unserer Internetseite. Nach einem Firmware-Update benotigen Sie ggf.actualisierte Anleitungen. These finden Sie auf unserer Internetseite. (de)

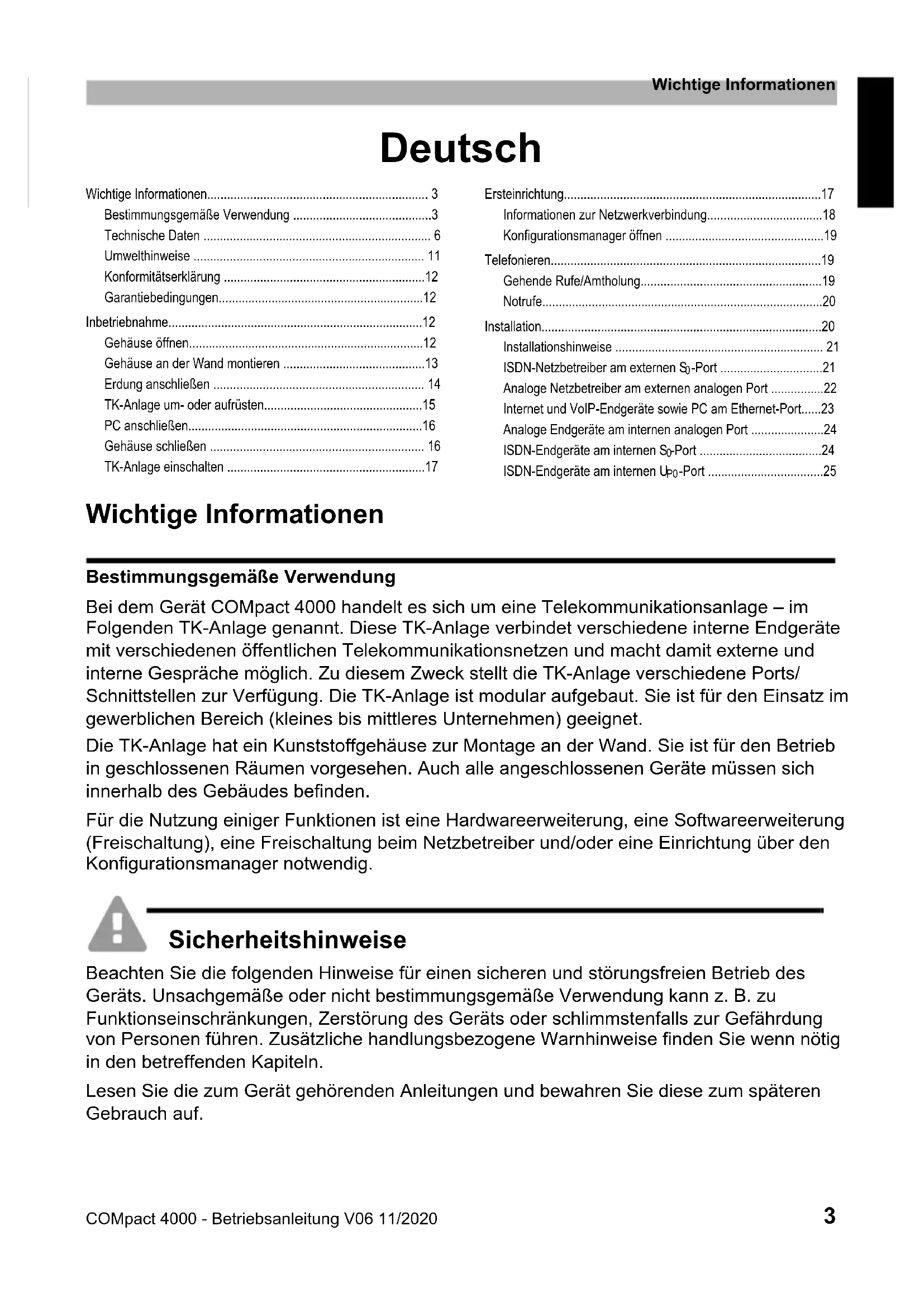

Wichtige Informationen 3

Bestimmungsgemäß Verwendung 3

Technische Daten 6

Umwelthinweise 11

Konformitätserklung 12

Garantiebedingungen 12

Inbetriebnahme 12

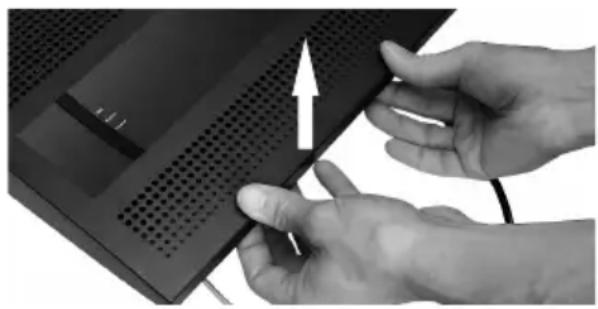

Gehäuse offen 12

Gehäuse an der Wand montieren 13

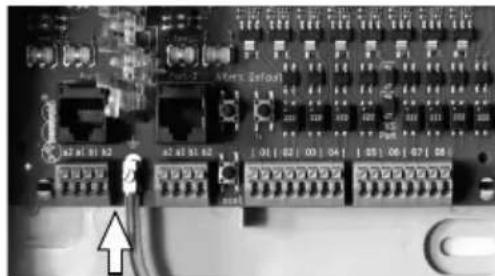

Erdung anschlieben 14

TK-Anlage um- oder aufrufen. 15

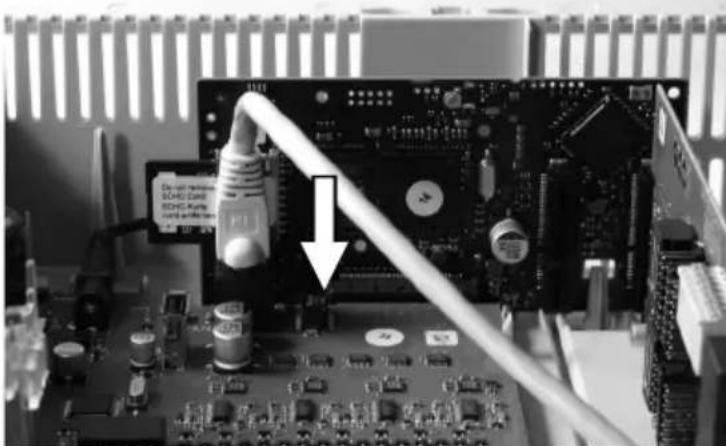

PC anschlieben 16

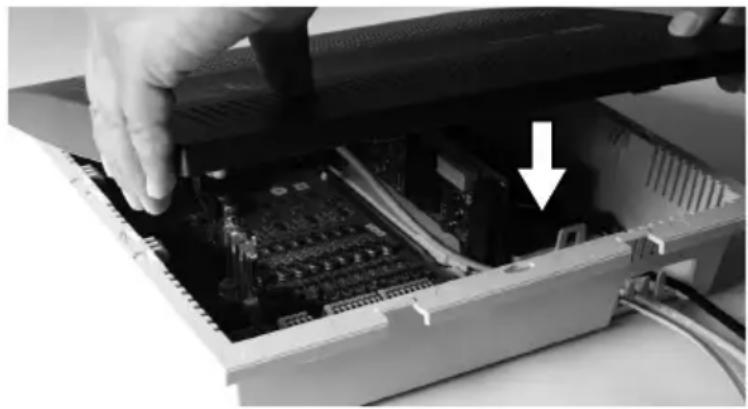

Gehäuse schlieben 16

TK-Anlage einschalten 17

Ersteinrichtung. 17

Informationen zur Netzwerkverbindung. 18

Konfigurationsmanager offen 19

Telefonieren. 19

Gehende Rufe/Amtholung. 19

Notrufe 20

Installation. 20

Installationshinweise 21

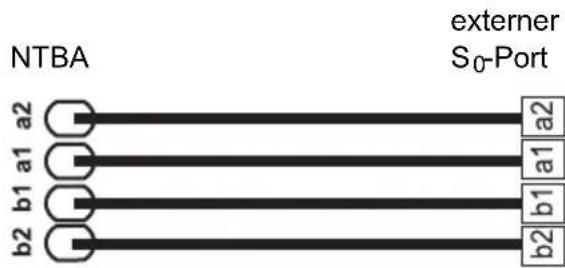

ISDN-Netzbetreiber am externen S_0 -Port 21

Analoge Netzbetreiber am externen analogen Port 22

Internet und VoIP-Endgeräte sowie PC am Ethernet-Port....23

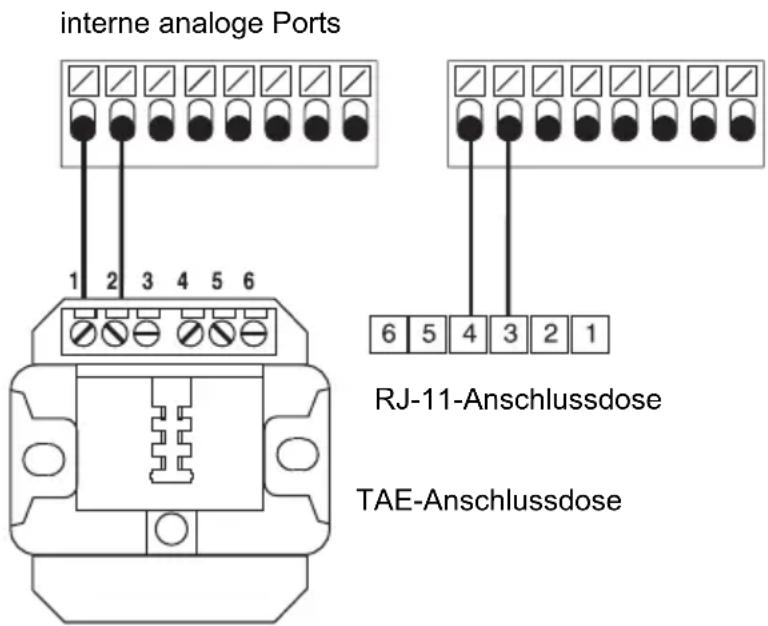

Analoge Endgeräte am internen analogen Port 24

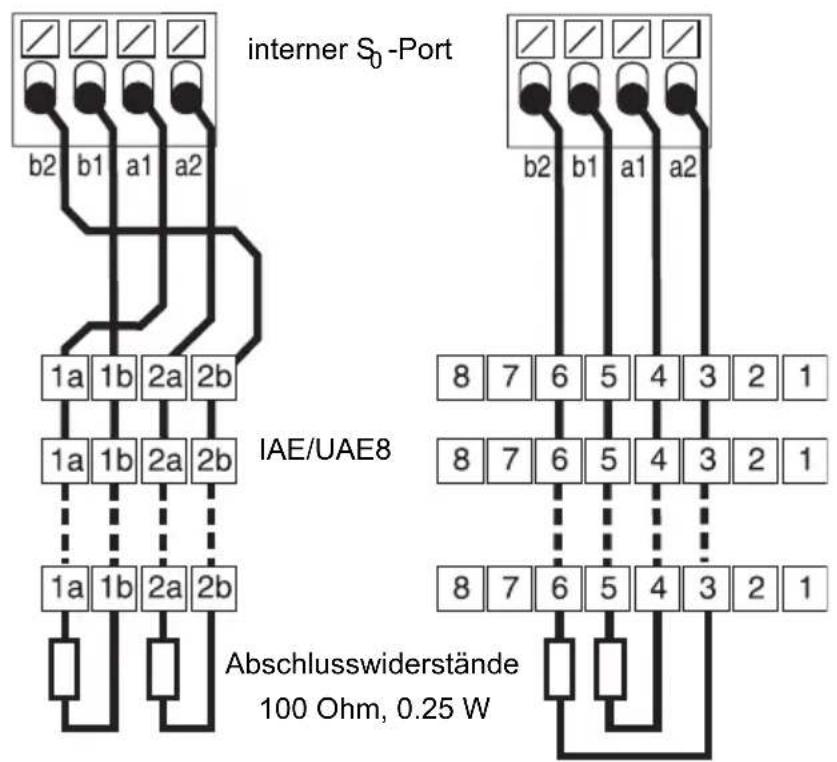

ISDN-Endgerate am internen S0-Port 24

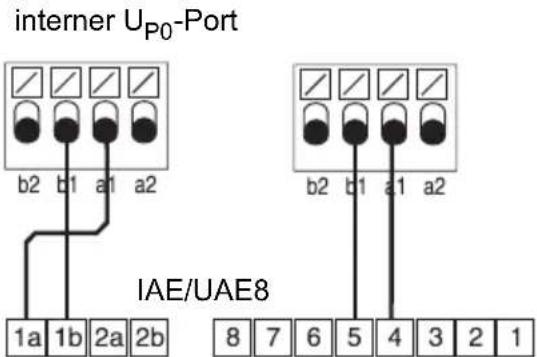

ISDN-Endgerate am internu U_P0 -Port 25

Wichtige Informationen

Bestimmungsgemäß Verwendung

Bei dem Gerät COMpact 4000 handelt es sich um eine Telekommunikationsanlage – im Folgenden TK-Anlage genannt. Diese TK-Anlage verbindet verschiedene interne Endgeräte mit verschiedenen öffentlichen Telekommunikationsnetzen und macht damit externe und interne Geschäfte möglich. Zu dieser Zweck besteht die TK-Anlage verschiedene Ports/ Schnittstellen zur Verfügung. Die TK-Anlage ist modular aufgebaut. Sie ist für den Einsatz im gewerblichen Bereich (kleines bis mittleres Unternehmen) geeignet.

Die TK-Anlage hat ein Kunststoffgehäuse zur Montage an der Wand. Sie ist für den Betrieb in geschlossenen Räumen vorgesehen. Auch alle angeschlossenen Geräte müssen sich innerhalb des Gebäudes befinden.

Für die Nutzung einiger Funktionen ist eine Hardwareerweiterung, eine Softwareerweiterung (Freischaltung), eine Freischaltung beim Netzbetreiber und/oder eine Einrichtung über den Konfigurationsmanager notwendig.

Sicherheitshinweise

Beachten Sie die folgenden Hinweise für einen sicheren und störungsfreien Betrieb des Geräts. Unsachgemäß oder nicht bestimmungsgemäß Verwendung kann z. B. zu Funktionseinschrankungen, Zerstörung des Geräts oder schlimmstenfalls zur Gefährung von Personen führren. Zusätzliche handlungsbezogene Warnhinweise finden Sie wenn nötig in den betreffenden Kapiteln.

Lesen Sie die zum Gerät gehörenden Anleitungen und bewahren Sie diese zum späteren Gebrauch auf.

Sicherer Anschluss

Beachten Sie beim Umgang mit Netzspannung und mit am Netz betriebenen Geräten die einschlagigen Vorschriften.

Schließen Sie das Gerät wie in dieser Anleitung beschreiben an. Beachten Sie die technischen Daten auf dem Typenschild und in dieser Anleitung.

Schließen Sie die Anschlusskabel des Geräts nur an die dafür bestimmten und fachgerecht installierten Anschlussdosen an.

Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile.

Arbeiten Sie an aktiven, berührungsgefährlichen Teilen nur nach Herstellung eines spannungsfreien Zustands. Auch das Arbeiten in der Höhe von aktiven Teilen ist nur zulässig, wenn diese Teile spannungsfrei oder gegen direktes Berühren geschützt sind.

Ziehen Sie den Netzstecker der TK-Anlage, bevor eine Elektrofachkraft das Gehäuse öffnet, um Erweiterungsmodule einzubauen oder Schalt- und Anschlussarbeiten durchzufahren. Trennen Sie die Geräte auch von zusätzlichen Stromquellen (z. B. USV), sofern vorhanden.

Warten Sie auf das Entladen von eventuellvorhandenen Kondensatoren. Der Ladeelko des Schaltnetzteils oder der Klingelspannung kann auch nach dem Ziehen des Netzsteckers oder bei Spannungsausfall noch länger Zeit geladen sein.

Berühren Sie die TK-Anlage und darüber angeschlossene Geräte nicht während eines Gewitters.

Leiten Sie elektrostatice Aufladungen von sich ab, bevor Sie die Platinen mit den Händen oder dem Werkzeug berühren. Berühren Sie zu dieser Zweck einen möglichst geerdeten, metallischen Gegenstand, z. B. die Erdungsklemme der TK-Anlage oder das Gehäuse eines PCs.

Lassen Sie von einer Elektrofachkraft alle Kabel – auch die zur Türstation – innerhalb des Gebäudes verlegen.

Sicherer Betrieb

Betreiben Sie das Gerät nur mit geschlossenem Gehäuse.

Für eine Installations- und Wartungsarbeiten ist es notwendig, die TK-Anlage im Betrieb zu öffnen (nur Elektrofachkraft). Stellen Sie safer, dass die TK-Anlage bei Arbeiten mit geöffnetem Gehäuse nie unbeaufsichtigt bleibt.

Betreiben Sie das Gerät nur an der Wand.

Decken sie niemals die Luftungsöffnungen des Gehäuses ab.

Schützen Sie das Gerät durch Installation eines Überspannungsschutzes.

Sehen Sie ggf. einen separates Stromkreis für den Anschluss der TK-Anlage vor oder sichern Sie die TK-Anlage mit einer unterbrechungsfreien Stromversorgung.

Standortbedingungen

Betreiben Sie die TK-Anlage nur in geschlossenen, trockenen Räumen.

Montieren Sie die TK-Anlage in unmittelbarer Höhe einer Erdleitung

(Potentialausgleichsschiene der Hausinstallation oder Schutzleiter). Verbinden Sie den Erdanschluss der TK-Anlage über eine Anschlussleitung mit min. 2,5mm^2 mit der Erdleitung.

Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Vermeiden Sie mechanische Belastungen (z. B. Vibrationen).

Vermeiden Sie die Nähe von Geräten, die elektromagnetische Felder ausstrahlen oder empfindlich auf diese reagieren (z. B. Rundfunkempfangsgeräte, Betriebsfunkgeräte, Amateurfunkanlagen, Handys, DECT-Anlagen, etc).

Schützen Sie das Gerät vor Schmutz, übermäßigem Staub und Kondensation.

Beachten Sie die in den technischen Daten angegebenen Werte für Umgebungstemperatur und Luftfeuchtigkeit.

Verhindern Sie, dass Unbefugte Zugang zur TK-Anlage und deren Programmierung haben. Diese Einrichtung ist nicht für die Verwendung an Orten geeignet, an denen sich Kinder möglicherweise aufhalten.

Einsatzbegrenzung

Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Berühren Sie die TK-Anlage und darüber angeschlossene Geräte nicht während eines Gewitters.

Setzen Sie das Gerät nicht ein für lebenserhaltende Systeme oder Anwendungen innerhalb nukLEARer Einrichtungen. Vor dem Einsatz für solche Anwendungen benötigen Sie zwingend eine auf den Einzelfall zugeschnittene schriftliche Zustimmung/Erklärung des Herstellers.

Führn Sie keine baulichen Veränderungen am Gerät durch.

Erforderliche Kenntnisse für die Einrichtung

Nur eine Elektrofachkraft darf das Gehäuse öffnen, Installationsarbeiten am offenen Gehäuse sowie Servicearbeiten mit den Tasten im Gehäuseinnern durchführungn. Beauftragen Sie, wenn notig, einen Fachbetrieb mit diesen Aufgaben.

Unvollständige oder fehlerhafte Einrichtung kann zur Gefährung von Personen führen, z. B. aufgrund nicht durchfuhrbarer Notrufe

Die Einrichtung des Produkts erfolgt über einen integrierten Webserver, dessen Seiten per Webbrowser aufgerufen werden. Die Bedienoberfläche des Webservers (Konfigurationsmanager) ist in englisher oder deutscher Sprache vorhanden.

Reparatur

Warning: Unerlaubte Veränderungen am Gerät können die TK-Anlage beschädigen oder Sicherheits- und EMV-Bestimmungen verletzen.

• Lassen Sie Reparaturen nur vom Fachmann ausführren. Wenden Sie sich an ihre Elektrofachkraft oder direkt an den Hersteller.

Reinigung

Achtung: In das Gehäuse eindringende Flüssigkeiten konnen zu einem Lebensgeführlichen elektrischen Schlag führen und die TK-Anlage beschädigen oder zerstären.

• Reinigen Sie das Gerät nur mit einem leicht feuchten Tuch oder einem Antistatiktuch.

Wichtige Informationen

• Achten Sie bei der Reinigung des Gehäuses daraufuf, dass keine Flüssigkeiten in das Gehäuse eindringen können.

Datenschutz

Sorgen Sie für geeignete Maßnahmen zum Datenschutz und zum Schutz vor Missbrauch. Geben Sie niemals Benutzernamen, Passwörter, PINs und die öffentliche IP-Adresse der TK-Anlage besteht. Damit sind nicht nur Postings in Foren und Communities gemeint, sondern auch Service-Logs von Routern oder Wireshark-Traces.

Nutzen Sie alle Mochlichkeiten der Vergabe von Password und PIN konsequent aus. Vermeiden Sie einfach zu ratende Passwörter und PINs wie z. B. Geburts- oder Jahrestage. Verwenden Sie die zur Verflugung stehenden Berechtigungen (Programmierberechtigung, Amtberechtigungen, Sperrnummern usw.) sinnvoll.

Prüfen Sie regelmäßige die Geschäftsdatenerfassung ihrer TK-Anlage und ggf. die Logs Ihres NAT-Routers auf Unstimmigkeiten.

Weitere Informationen über den Schutz vor Missbrauch finden Sie im Internet auf den Seiten des Bundesamtes für Sicherheit in der Informationstechnik (siehe www.bsi.bund.de unter Suchbegriff = TK-Anlagen).

Technische Daten

Stromversorgung

Nennspannung 230 VAC +/- 10	%, 50 Hz
Nennstrom Max. 0,5 A
Schutzklasse I
Leistungsaufnahme Min. 6 W, max. 48 W (abhängig von der Ausbaustufe der TK-Anlage)
Module Stromversorgung aus der TK-Anlage

Umgebungsbedingungen

Betrieb 0 bis +40 Grad Celsius,	vor direkter Sonneneinstrahlung schützen!
Betrieb der Module Eingebaut im Gehäuse der TK-Anlage
Lagerung und Versand -20 bis +70 Grad Celsius
Luftfeuchtigkeit 10 bis 90%, nicht kondenserend

Anschlussmöglichkeiten am Grundgerät

LAN USB a2 a1 b1 b2 1 2 1 2 1 2 1 2 3 4 5 6 7 8	1 Ethernet-Port, Anschluss über RJ-45-Buchse, 4 VoIP-Kanäle für interne IP- und Internettelefonie, SIP- konform nach RFC 3261; Unterstützung von VoIP- Codecis G.711 (μ-Law/a-Law), G.726, iLBC davon ein Kanal nutzbar für Voicemailfunktion mit einer Voicemailbox Wichtig: Die Nutzung einer Voicemail-/Faxbox ohne gesteckten USB-Speicherstick ist nicht möglich (nicht im Lieferumfang).
1 USB-Host-Port, Anschluss über USB-A-Buchse
2 ISDN-Ports (1, 2), Anschluss über RJ-45-Buchse oder Federklemmverbindung (4-adrig S0, 2-adrig UPO), mit Steckbrücken wahlweise als S0 extern, S0 intern und UPO intern schaltbar mit DIP-Schaltern Abschlusswiderstände schaltbar
8 interne analoge Ports (1, 2, 3, 4, 5, 6, 7, 8), Anschluss über Federklemmverbindung (2-adrig)

Erweiterungsmöglichkeiten am Grundgerät

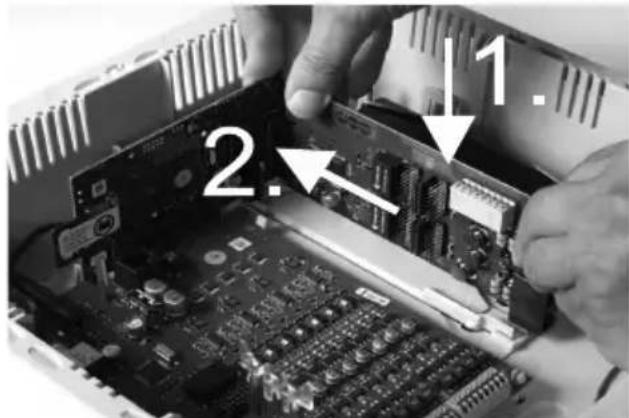

2 variable Steckplatze (Slot 1, 2) für die Module:

• COMpact 2BRI-Modul
  COMpact 2FXO-Modul

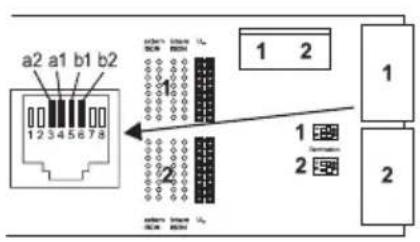

Anschlussmöglichkeiten am COMpact 2BRI-Modul

2 ISDN-Ports (1, 2), Anschluss über RJ-45-Buchse oder Federklemmverbindung (4-adrig S_0 , 2-adrig U_P0 ), mit Steckbrücken wahlweise als S_0 extern, S_0 intern und U_P0 intern schaltbar mit DIP-Schaltern Abschlusswiderstände schaltbar

Anschlussmöglichkeiten am COMpact 2FXO-Modul

2 externe analoge Ports (1, 2), Anschluss über RJ-45-Buchse oder Federklemmverbindung (2-adrig)

Zusätzliche Erweiterungen

Türstation Die TK-Anlage kann	nur durch den Anschluss von geeignetem Zubehör am Ethernet-Port und am internen analogen Port entsprechend erweitert werden.
Relais/Aktor
Schalteingang
Ansageausgang

Hinweis: Module für die Auflösung mit einem S-M-Port sind für diese TK-Anlage nicht verfügbar.

Abgrenzungen, maximale Anzahl

Interne Teilnehmeranschlüsse analog, VoIP und ISDN (internet S0-Port entspricht zwei internen Teilnehmeranschlüssen)	20
Externe Analog-, VoIP- und ISDN-Kanäle 10
Externe S0-Ports 3
VoIP-Kanäle 12
Voicemailkanäle 4
Faxkanäle 1
Zusatzgeräte (IP-Schaltrelais/-boxen, Ansageausgänge, a/b- und IP-Türstationen)	16
a/b- und IP-Türstationen 8
Ansageausgänge (z. B. a/b-Audioboxen) 4
Relais/Aktoren (als Bestandteil der Zusammengeäre) 24
Speiseleistung für alle S0/Up0/a/b-Ports 24 W

Internet analoger Port für analoge Endgeräte

Wahlverfahren IwV oder MFV
Leerlaufspannung Max. 40 VDC
Schleifenstrom Ca. 23 mA
Speiseleistung 0,5 W
Reichweite	2 x 50 Ohm, ca. 800 m bei 0,6 mm Durchmesser
Rufspannung Ca. 45 V	eff, konfigurierbar: 25/50 Hz
Hörtone 425 Hz +/-5 %, Interval	+/-10 %
Impedanzen a/b Symmetrisch

Internet S0-Port für ISDN-Endgeräte

Anschlussart S	0-Basisanschluss als Mehrgeräteanschluss, EURO-ISDN (DSS1), kurzer passiver Bus
Speisespannung 40 V +5 % / -15 %
Speiseleistung Max. 4 W
Reichweite Max. 150 m mit typischem Telefon- oder Netzwerkkelbanel (Twisted Pair) bei Busverlegung; für die IAE-Anschlusstechnik gelten die europäischen Normen ENV 41001 [DINV 41001] und EN 28877Max. 1000 m bei der Punkt-zu-Punkt-Verdrahtung
Abschlusswiderstände 100 Ohm, schaltbar; im Auslieferzustand ein

Internet UP0-Port für ISDN-Endgeräte

Anschlussarten U	P0 mit Euro-ISDN-Protokoll (DSS1); 2 B-Kanäle je Port, direkter Anschluss eines UP0-Telefons oder des UP0/S0 Adapters
Reichweite Bei 0,6 mm Durchmesser:
	Geschirmtes Kabel: bis zu 600 m Ungeschirmtes Kabel: bis zu 1000 m
Speisespannung 40 V +5 % / -15 %
Speiseleistung Max. 4 W

Externer S0-Port für ISDN-Netzbetreiber

Anschlussart S	0-Basisanschluss als Mehrgeräteanschluss oder als TK-Anlagenanschluss, EURO-ISDN (DSS1), Anlage wird lokal gespeist
Reichweite Mit typischen Telefon- oder Netzwerkkel (Twisted Pair)Max. 150 m bei MehrgeräteanschlussMax. 1000 m bei TK-Anlagenanschluss
Abschlusswiderstände 100 Ohm, schaltbar; im Auslieferzustand ein

Externer analoger Port für analogue Netzbetreiber

Reichweite Ca. 800 m bei 0,6 mm Durchmesser

Wahlverfahren MFV

Empfangsverstärkung Konfigurierbar: -12 bis +12 dB

Sendeverstärkung Konfigurierbar: -6 bis +6 dB

Klingelsignalfrequency Konfigurierbar: 16 / 25 / 50 Hz

CLIP-Erkennung Konfigurierbar: V.23-FSK / DTMF

Gesprächsendeerkennung Konfigurierbar: MFV-Ziffer „D“, Umpolung der Leitung, Schleifenstromauswertung

Impedanzen a/b 270R + (750R || 150 nF)

Ethernet-Port für Internet und VoIP-Endgeräte sowie PC

Schnittstelle 10/100 Base-T (10/100 MBit/s, RJ-45 Twisted Pair)
VoIP-Standard SIP nach RFC 3261
VoIP- CODECs intern/extern	G.711 (Defaulteinstellung), G.722, G.726, G.729, iLBC
Endgeräte	Mehr als 1 pro internem VoIP-Kanal (Overcommitment)

USB-Schnittstelle für Drucker und Speichermedium

Schnittstelle USB (High Speed, V 2.0)
Speichermedium	Nicht im Lieferumfang, ab 1 GB empfohlen

SD-Kartenfassung (CPU-Platine)

Karte SD- oder SDHC-Speicherkarte, mitgelieferte Karte 4 GB, Linux-Partitionen (SD-Kartenfassung bis Version 4 der Leiterplatte) Achtung: Die Speicherkarte enthalt Daten, die für den Betrieb der TK-Anlage notwendig sind. Entfernen, mounten oder formatieren Sie die Speicherkarte nicht. Ein Austausch sollene nur im Servicefall nach Anweisung und durch eine Elektrofachkraft durchgeführt werden. eMMC-Speicher (ab Version 6)

Sonstiges

Gehäuse ABS-Kunststoff
Abmessungen (B x H x T)	Grundgerät COMpact 4000: 334 x 331 x 94,5 mm Module: 160 x 70 x 25 mm
Gewicht Grundgerät COMpact 4000: ca. 1,6 kg Module: ca. 100 g (2BRI), ca. 90 g (2FXO)
Verpackung Karton (nicht als Versandverpackung geeignet)
Sicherheit CE

Umwelthinweise

Entsorgung

Solle das Gerä einmal ausgedient haben, achten Sie auf die fachgerechte Entsorgung (nicht in den normalen Hausmüll).

Entsorgen Sie das Verpackungsmaterial im Interesse des Umweltschutzes ordnungsgemäß.

Erkundigen Sie sich bei der Stadt- oder Gemeindeverwaltung nach Mochlichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Wenn Sie möchten, dass wir Ohnen die Entsorgung abnehmer, senden Sie das Gerät auf ihre Kosten an die

Auerswald GmbH & Co. KG.

Energieverbrauch

These TK-Anlage verbraucht automatisch nur die unbedingt notwendige Energie. Beachten Sieriotzdem die folgenden Energiesparhinweise:

• Der Energieverbrauch der Telefoninstallation hängt erheblich von den angeschlossenen Telefonen und Endgeräten ab. Achten Sie auch beim Kauf der Endgeräte auf besonderss energiesparende Produkte. Das sind zum Beispiel VoIP-Telefone, die den Anforderungen des Blauen Engels nach RAL UZ 150 entsprechen, und analoge Standardtelefone.

Inbetriebnahme

• Entfernen Sie Speichermedien, die nur zu Datenisicherungszwecken bereits werden, bei Nichtbenutzung aus der TK-Anlage.

Reparatur

These TK-Anlage ist für eine lange Lebensdauer konstruiert worden. Falls noch einmal etwas ausfällt, können defekte Module (z. B. Leiterplatinen) repariert werden. Die Ersatzteilversorgung für diese TK-Anlage ist für mindestens fünf Jahre ab Produktionseinstellung sichergestellt.

Konformitätserklarung

Dieses Gerät entspricht den grundlegenden Gesundheits-, Sicherheits- und Umweltanforderungen aller relevanten europäischen Richtlinien. Die Konformitätserklärung finds Sie auf unserer Internetseite.

Garantiebedingungen

1. Die Auerswald GmbH & Co. KG, Vor den Grashöfen 1, 38162 Cremlingen, Germany, gewährt als Hersteller auf这点 Produkt 24 Monate Herstellergarantie ab Kaufdatum.
2. Dies bedeutet für Sie als Verbraucher: Wir garantieren, dass unsere Geräte bei der Übergabe fehlerfrei sind und sorgen 24 Monate ab dieser Datum für eine kostenlose Reparatur oder liefern kostenfrei Ersatz, falls ein Herstellungsfehler auftritt und verzichten auf den durch Sie als Verbraucher zu führenden Nachweis wie bei der gesetzlichen Gewährleistung, dass dieser Fehler zum Zeitpunkt der Übergabe schon vorhanden war. Bei der Reparatur oder der Ersatzlieferung verwenden wir entweder neue oder neuwertige Teile. Dem Gerät evtl. entnommene Teile gehen in unser Eigentum über und dürfen verrichtet werden.
3. Neben dieser Garantie stehen dem Kunden in vollem Umfang die gesetzlichen Rechte aus der Mängelgewährleistung auf der Grundlage des Kaufvertrages gegenüber dem Lieferanten zu. Die gesetzliche Mängelgewährleistung betrifft aber im Gegensatz zu unserer Herstellergarantie nur die Beschaffenheit zum Zeitpunkt des Verkaufs (Übergabe).
4. Sie können diese Garantie nur in Anspruchnehmen, wenn Sie das fehlerhafte Gerät mit einem eindeutigen Kaufbeleg (Rechnung oder Kassenbeleg) auf ihre Kosten an die Auerswald GmbH & Co. KG bzw. außerhalb Deutschlands an unseren Generalimporteur oder Distributor vor Ort einsenden. Fügen Sie dieser Einsendungitte eine ausfuhrliche Fehlerbeschreibung bei und geben Sieitte auch fur eventuelle Nachfragen Ihre Telefonummer an. Um Transportschaden zu vermeiden, sorgen Sieitte für eine geeignete Transportverpackung (z. B. Originalverpackung mit Umkarton).
5. Ausgeschlossen von der Herstellergarantie sind Schäden, die durch unsachgemäß Behandlung, Bedienungsfehler, Missbrauch, äußere Einflüsse, Blitzschlag/Überspannung, Veränderungen des Produkts sowie Anbauten entstehen. Des Weiteren ausgeschlossen sind Verschleibeiteile (z. B. Batterien, Sicherungen, Akkus, Speicherkarten), sowie durch Verschleibeiteile entstandene Schäden (z. B. durch das Auslaufen von Batterien). Ebenfalls ausgeschlossen sind Transportschäden, Folgeschäden, Kosten für Ausfall- und Wegezeiten.
6. Die Garantie erlischt bei Reparaturen durch nicht autorisierte Stellen.

Inbetriebnahme

Gehäuse öffnen

Warning: Unsachgemäß Umgang mit dem Gerät kann zu einem lebensgeführlichen elektrischen Schlag führen.

• Nur eine Elektrofachkraft darf das Gehäuse öffnen und Installationsarbeiten am offenen Gehäuse durchführren.

Warning: Das Berühren spannungsfährender Leiterbahnen oder Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen. Die TK-Anlage enthalt auch außerhalb des Netzteils gefährliche Spannungen (z. B. Klingelspannungen). Die Arbeit an aktiven, berührungsgefährlichen Teilen ist nur nach Herstellung einesSpanningsfreien Zustands zulässig. Auch das Arbeitsen in der Höhe von aktiven Teilen

ist nur zulässig, wenn diese Teile spannungsfrei oder gegen direktes Berühren geschützt sind.

• Ziehen Sie den Netzstecker der TK-Anlage und des Zubehörs, bevor eine Elektrofachkraft das Gehäuse öffnet. Trennen Sie die Geräte auch von zusätzlichen Stromquellen (z. B. USV), sofern vorhanden.
  Warten Sie mindestens 3 Minuten auf die Entladung der Kondensatoren im Gerät.
• Betreiben Sie das Gerät nur mit geschlossenem Gehäuse.
• Betreiben Sie das Gerät nur an der Wand.

Warning: Überspannungen, wie sie bei Gewitter auftreten, können zu einem lebensgefährlichen elektrischen Schlag führen.

• Berühren Sie die TK-Anlage und darüber angeschlossene Geräte nicht während eines Gewitters.

• Losen Sie gleichzeitig beiden Verriegelungen, indem Sie sie jeweils mit Daumen und Zeigefinger zusammen.

• Hebien Sie den Deckel an undnehmen Sieihn dann ganz vom Gehäuse ab.

Gehäuse an der Wand montieren

Warning: Das Berühren spannungsfährender Leiterbahnen oder Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen.

• Montieren Sie die TK-Anlage in unmittelbarer Höhe einer Erdleitung (Potentiallyausgleichsschiene der Hausinstallation oder Schutzleiter). Verbinden Sie den Erdanschluss der TK-Anlage über eine Anschlussleitung mit min. 2,5mm^2 mit der Erdleitung.

Warning: In das Gehäuse eindringende Flüssigkeiten konnen zu einem Lebensgeführlichen elektrischen Schlag führen und die TK-Anlage beschädigen oder zerstären.

• Betreiben Sie das Gerät nur in geschlossenen, trockenen Räumen.

Achtung: Überhitzung kann die TK-Anlage beschädigen oder zerstären.

• Beachten Sie die in den technischen Daten angegebenen Werte für Umgebungstemperatur.
• Sorgen Sie davon, dass im Gerät entstehende Wärme ausreichend an die Umgebung abgegeben werden kann. Nicht zulässig ist der Einbau in einen Schrank ohne Luftzirkulationsmöglichkeit.
• Decken Sie niemals die Luftungsöffnungen des Gehäuses ab.

Wichtig: Mechanische Belastungen und elektromagnetische Felder können den Betrieb der TK-Anlage beeinträchtigen.

• Vermeiden Sie mechanische Belastungen (z. B. Vibrationen).

Inbetriebnahme

• Vermeiden Sie die Höhe von Geräten, die elektromagnetische Felder ausstrahlen oder empfindlich auf diese reagieren (z. B. Rundfunkempfangsgeräte, Betriebsfunkgeräte, Amateurfunkanlagen, Handys, DECT-Anlagen, o. Ä.).
  Schützen Sie das Gerät vor Schmutz, übermäßig Staub und Kondensation.

Voraussetzungen:

3 Schrauben und 3 Dübel
- In unmittelbarer Höhe des Montageorts vorhandene Anschlüsse:

• frei zugängliche 230-V-Schutzkontaktsteckdose

• Anschlussdose/NTBA des Netzbetreibers; für große Entfernungen ist eine feste Verdraughtung zwischen den Geräten notwendig
  Erdleitung (Potentialausgleichsschiene der Hausinstallation oder Schutzleiter)

• Markieren und bohren Sie die zwei oberen Befestigungslöcher im Abstand von 232 mm und stecken Sie die Dübel in die Löcher.

Hinweis: Beachten Sie auch die Gehäusemaße 334 mm x 331 mm x 94,5 mm. Der Abstand der oberen Befestigungslöcher zu darüber liegenden Teilen sollte mindestens 60 mm betragen. Eine Bohrschablone finden Sie im Internet.

1. Drehen Sie die zwei oberen Schrauben so welt ein, dass der Schraubenkopf ca. 5 mm Abstand von der Wand hat.
2. Hängen Sie das Gerät auf die Schrauben undziehen Sie es an der Wand nach unter bis zum Anschlag.
3. Markieren Sie das dritte zur Befestigung vorgesehene Loch.
4. Nehmen Sie das Gerät wieder ab.
5. Bohren Sie das Befestigungsloch und stecken Sie den Dubel in das Loch.
6. Hängen Sie das Gerät wieder auf die Schrauben undziehen Sie es an der Wand nach unten bis zum Anschlag.
7. Schrauben Sie das Gerät mit der dritten Schraube fest.

Erdung anschließen

Warning: Das Berühren spannungsfährender Leiterbahnen oder Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen. Die TK-Anlage enthalt auch außerhalb des Netzteils gefährliche Spannungen (z. B. Klingelspannungen). Die Arbeit an aktiven, berührungsgefährlichen Teilen ist nur nach Herstellung eines spannungsfreien Zustands zulässig. Auch das Arbeiten in der Höhe von aktiven Teilen ist nur zulässig, wenn diese Teile spannungsfrei oder gegen direktes Berühren geschützt sind.

• Trennen Sie bereits angeschlossene Endgeräte von der TK-Anlage. Es dürfen keine Endgeräte während der Installation der Erdung angeschlossen sein. Angeschlossene Endgeräte können Strome einspeisen, die zu einem elektrischen Schlag führen können.

• Ziehen Sie den Netzstecker der TK-Anlage. Trennen Sie die Geräte auch von zusätzlichen Stromquellen (z. B. USV), sofern vorhanden.
  Warten Sie mindestens 3 Minuten auf die Entladung der Kondensatoren im Gerät.

• Für die Verbindung der Erdungsklemme der TK-Anlage mit der Potentialausgleichsschiene der Hausinstallation oder dem Schutzleiter ist nur eine feste Installation zulässig, Steckverbindungen sind nicht erlaubt.

Voraussetzungen:

• Schraubendreher
  Anschlussleitung mit mindestens 2,5 mm Leiterquerschnitt

• In unmittelbarer Höhe des Montageorts vorhandene Erdleitung (Potentiallyausgleichsschiene der Hausinstallation oder Schutzleiter)
  Keine Endgeräte angeschlossen

• Befestigen Sie die Anschlussleitung an der Potentialausgleichsschiene der Hausinstallation oder dem Schutzleiter.

• Führer Sie die Anschlussleitung in das Innere des Gehäuses und befestigen Sie sie an der Erdungsklemme.

TK-Anlage um- oder aufrüsten

Warning: Das Berühren spannungsfährender Leiterbahnen oder Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen. Die TK-Anlage enthalt auch außerhalb des Netzeils gefährliche Spannungen (z. B. Klingelspannungen). Die Arbeit an aktiven, berührungsgefährlichen Teilen ist nur nach Herstellung eines spannungsfreien Zustands zulässig. Auch das Arbeitsen in der Höhe von aktiven Teilen ist nur zulässig, wenn diese Teile spannungsfrei oder gegen direktes Berühren geschützt sind.

• Ziehen Sie den Netzstecker der TK-Anlage. Trennen Sie die Geräte auch von zusätzlichen Stromquellen (z. B. USV), sofern vorhanden.
  Warten Sie mindestens 3 Minuten auf die Entladung der Kondensatoren im Gerät.

Achtung: Elektrostatice Aufladungen konnen empfindliche Bauteile zerstoren.
- Leiten Sie elektrostatische Aufladungen von sich ab, bevor Sie die Platinen mit den Händen oder dem Werkzeug berühren. Berühren Sie zu dieserm Zweck einen möglichste geerdeten, metallischen Gegenstand, z. B. die Erdungsklemme der TK-Anlage oder das Gehäuse eines PCs.

Wichtig: Bevor Sie ein COMpact 2BRI-Modul einstecken, erhmen Sie zunachst die am Modul notwendigen Port-Einstellungen vor (Betriebsarten und Abschlusswiderstände).

Inbetriebnahme

Modul einstecken

1. Führn Sie das Modul mit der Bauteilseite nach links zwischen den Platinenführungen ein.
2. Drücken Sie das Modul nach oben, bis die Platinenverriegelung einrastet.

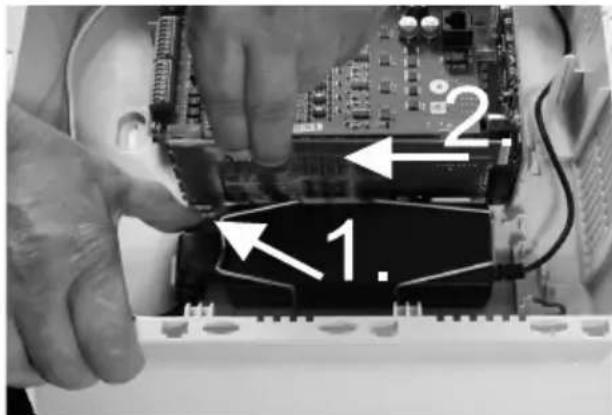

Modul herausziehen

1. Losen Sie z. B. mit dem rechten Daumen die Platinenverriegelung.
2. Ziehen Sie mit der anderen Hand das Modul nach unter heraus.

PC anschließen

Voraussetzungen:

Freie Netzwerkbuchse direkt am PC oder im Netzwerk des PCs
1. Stecken Sie ein Ende des beiliegenden Netzwerkkabels in eine Netzwerkbuchse des PCs oder des Netzwerks.
2. Stecken Sie das andere Ende des Netzwerkkabels in die Ethernet-Buchse auf der COMpact 4000 Interface-Platine.

Gehäuse schlieben

Wichtig: Bevor Sie den Deckel schlieben, befestigen Sie das Ethernet-Kabel mit einem Kabelbinder an einer der zur Zugentlastung vorgesehenen Laschen.
Hinweis: Die für die Erstinbetriebnahme notwendigen Anschlussarbeiten (Anschluss an PC/Netzwerk und ggf. Anschluss einiger Endgeräte) müssen noch vor dem Schlieben des Gehäuses durchgeführt oder durch

Anschlieben und Herausfuhren eines AnschlusskabelsVBoreitet werden.

Voraussetzungen:

• Nach der Installation sauber im Kabelraum untergebrachte Kabel

• Setzen Sie den Deckel am oberen Rand auf das Gehäuse auf.

• Drücken Sie den Deckel am unteren Rand auf das Gehäuse bis er einrastet.

TK-Anlage einschalten

Warning: Das Berühren spannungsfährender Leiterbahnen oder Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen.

• Schließen Sie das Gehäuse, bevor Sie die TK-Anlage in Betriebnehmen.

Voraussetzungen:

• Geerdete TK-Anlage mit geschlossenem Gehäuse

Verbinden Sie die TK-Anlage mit einer frei zugänglichen 230-V-Schutzkontaktsteckdose.

Die LED Status und die LED Power leuchten für mehrere Sekunden/Minuten rot und orange.

Leuchten beiden LEDs grün, ist die TK-Anlage betriebsbereit.

Hinweis: Bleibt die LED Power dauerhaft rot, liegt ein Fehler vor. Wenden Sie sich an ihren Fachhändler oder direkt an den Hersteller.

Ersteinrichtung

Warning: Unvollständige oder fehlerhafte Einrichtung kann zur Gefährdung von Personen führen, z. B. aufgrund nicht durchfuhrbarer Notrufe.

• Die Einrichtung des Produkts erfolgt über einen integrierten Webserver, dessen Seiten per Webbrowser aufgerufen werden. Die Bedienoberfläche des Webservers (Konfigurationsmanager) ist in englisher oder deutscher Sprache vorhanden. Wenn Sie mit der Bedienung in diesen Sprachen und den verwendeten Fachbegriffen nicht vertraut sind,ziehen Sie eine fachlich und sprachlich geeignete Fachkraft hinzu.

Informationen zur Netzwerkverbindung

Die Einrichtung der TK-Anlage mit einem PC erfolgt über den in der TK-Anlage integrierten Konfigurationsmanager, der über die IP-Adresse der TK-Anlage zu erreichen ist. Die zu verwendende IP-Adresse ist abhängig von Ihrer Anschluss- und Netzwerksituuation.

Ersteinrichtung

• Haben Sie die TK-Anlage noch nicht an einen Router aber direkt an einen einzelnen PC angeschlossen, der seine IP-Adresse automatisch bezieht (Standardeinstellung unter Windows und Mac OS X), erreichen Sie die TK-Anlage über die feste IP-Adresse 169.254.1.240 aus dem APIPA-Bereich.

• Haben Sie die TK-Anlage an einen Router angeschlossen, der als DHCP-Server IP-Adressen an die angeschlossenen Geräte vergibt (Standardeinstellung der meisten Router), erreichen Sie die TK-Anlage über zwei IP-Adressen:

• Über die feste IP-Adresse 169.254.1.240 aus dem APIPA-Bereich.

• Über die vom DHCP-Server vergebene IP-Adresse.

Hinweis: Funktioniert die feste IP-Adresse aus dem APIA-Bereich nicht, müssen Sie zunachst die vom DHCP-Server vergebene IP-Adresse in Erfahrung bringen. Sie haben folgende Möglichkeit:

• Wenn auf dem verwendeten PC der UPnP-Dienst installiert und eingeschaltet ist (z. B. unter Windows 8), können Sie die TK-Anlage als Gerät „COMpact 4000" in der Netzwerkumgebung finden und auswahlen.
• Sie können einen Netzwerk-Scanner (z. B. Angry IP Scanner) nutzen.
• Sie können ein CLIP-fähiges analoges Telefon anschließen und die IP-Adresse durch Eingabe der Ziffernfolge ##8*941# und anschließendes Auflegen abfragen.

Wichtig: Mochten Sie die TK-Anlage in einem Netzwerk betreiben, in dem IP-Adressen fest vergeben werden, müssen Sie zunachst ein CLIP-fahiges analoges Telefon anschlossen und die IP-Konfiguration der TK-Anlage für die Verwendung im Netzwerk anpassen (siehe{nachstes Kapitel).

Feste IP-Adresse in der TK-Anlage einstellen

1. Heben Sie den Hörer eines internen Telefons ab.
2. Wahlen Sie nacheinander ##8, die 6-stellige Admin-PIN (keine im Auslieferzustand) und 9300#.

Sie horen den Quittungston (pulsierender Ton).

In der TK-Anlage ist die Funktion DHCP-Client ausgeschaltet.

1. Legen Sie den Hörer auf und haben Sieihn wieder ab.
2. Wahlen Sie nacheinander ##8, die 6-stellige Admin-PIN (keine im Auslieferzustand), 931, die 12-stellige IP-Adresse (z. B. für 192.168.2.10: 192168002010) und#.

Sie horen den Quittungston (pulsierender Ton).

In der TK-Anlage ist die eingebene IP-Adresse eingestellt (für Subnetzmaske 255.255.255.0).

1. Legen Sie den Hörer auf.

Konfigurationsmanager öffnen

Voraussetzungen:

PC mit min. Bildschirmauflösung: 1024 x 768
- Empfohlene Browser: Mozilla Firefox (aktuelle Version), Google Chrome (aktuelle Version)

1. Geben Sie im Adressfeld des Browsers die IP-Adresse der TK-Anlage ein. Beispiel für die Eingabe der festen IP-Adresse https://169.254.1.240. Da die TK-Anlage eine HTTPS-Verbindung erzwingt, erhalten Sie von ihrem Browser (durch das fehlende Sicherheitszertifikat) eine Sicherheitswarnung.
2. Übernehmen Sie ggf. das Sicherheitszertifikat für ihre Arbeitsumgebung (Benutzer- und Browserprofil).
3. Klichen Sie auf mit Assistent (empfohlen).
4. Nehmen Sie mit dem Konfigurationsassistenten die Grundeinstellungen vor.

Telefonieren

Gehende Rufe/Amtholung

Bei der Wahl von Rufnummern muss die am Teilnehmer eingestellte Amtholungsart beachtet werden. Die TK-Anlage unterscheidet drei Arten der Amtholung:

Automatische Amtholung (Auslieferzustand): Weder externe noch interne Rufnummer erfordern einen Präfix (Ausnahme: ** für gezielen VoIP-Zugang). Die TK-Anlage unterscheidet interne und externe Rufnummern automatisch durch Abgleich der gewählten Rufnummer mit dem internen Rufnummernplan:

• Ist die gewählte Rufnummer im Rufnummernplan enthalten, stellt die TK-Anlage eine interne Verbindung her.
• Ist die gewählte Rufnummer nicht im Rufnummernplan enthalten, stellt die TK-Anlage eine externe Verbindung her.

Internet Apparat: Der Benutzer muss vor einer externen Rufnummer die Amtzugangsziffer wahlen.

Direkter Amtapparat: Eine externe Rufnummer erfordert keinen Präfix. Der Benutzer muss aber vor einer internen Rufnummer ** wahren.

Hinweis: Das Verhalten der Telefon COMfortel 1400 IP/2600 IP/3200/3500/3600 IP bei der Wahl von Rufnummern richtig sich nach dem eingestellen Default-Account (siehe Anleitung des Telefons). Bei den Telefonen COMfortel 1400 IP/2600 IP/3600 IP ab Firmwareversion 2.4 kann der Default-Account bei Systemtelefonbetrieb aus der TK-Anlage übernommen werden und ist damit abhängig von der Amtholungsart eingestellt.

Hinweis: Um bei 3- oder 4-stelligen Rufnummern des Ortsnetzes Konflikte mit dem internen Rufnummernplan zu vermeiden, sollen den sie immer mit Ortsvorwahl gewählt werden.

Hinweis: Auch bei Übereinstimmung einer eingebeken Rufnummer mit dem internen Rufnummernplan wartet die TK-Anlage bis zu 4 Sekunden, ob weitere Ziffern für eine externe Rufnummer eingebehen werden, bevor sie die interne Rufnummer wählt. Um Wartezeit zu vermeiden, kann abschiedeND die # eingebehen werden. Die TK-Anlage erkennt dadurch die Eingabe als beendet und beginnnt sofort mit der Wahl.

Notrufe

Als Notrufe gelten Rufe an die in der TK-Anlage eingerichteten Notrufnummern. Diese Rufe werden gesondert behandelt.

Hinweis: Zu den Grundeinstellungen gehört auch die Einstellung des Landes, in dem die TK-Anlage betrieben wird. Unter anderem werden dadurch die öffentlichen Notrufnummern (z. B. 112) des ausgewählten Landes in der Konfiguration eingetragen.

Bei Notrufen kann eine für andere Rufe notwendige Amtzugangsziffer wegelassen werden (Auslieferzustand). Dies hat den Vorteil, dass auch Personen ohne Erfahrung mit Amtzugangsziffern Notrufnummern problemos wahlen können.

Notrufe haben bei eingeschalteter Notrufvorrangschaltung (Auslieferzustand) Vorrang vor anderen Geschäfts. Ggf. werden Geschäfte für die Durchführung des Notrufs unterbrochen.

Notrufe sind an einem Systemtelefon auch dann möglich, wenn die Displaysperre eingeschaltet ist (optional, siehe Anleitung des Telefons).

Installation

Warning: Überspannungen, wie sie bei Gewitter auftreten, können zu einem Lebensgeführlichen elektrischen Schlag führen und die TK-Anlage beschädigen oder zerstären.

• Berühren Sie die TK-Anlage und darüber angeschlossene Geräte nicht während eines Gewitters.
• Lassen Sie von einer Elektrofachkraft alle Kabel (auch die zur Türstation) innerhalb des Gebäudes verlegen.
• Verwenden Sie die a/b-Ports nicht zum Anschluss von außenliegenden Nebenstellen.

Warning: Das Berühren spannungsfährender Leiterbahnen oder Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen. Die TK-Anlage enthalt auch außerhalb des Netzeils gefährliche Spannungen (z. B. Klingelspannungen). Die Arbeit an aktiven, berührungsgefährlichen Teilen ist nur nach Herstellung eines spannungsfreien Zustands zulässig. Auch das Arbeitsen in der Höhe von aktiven Teilen ist nur zulässig, wenn diese Teile spannungsfrei oder gegen direktes Berühren geschützt sind.

• Ziehen Sie den Netzstecker der TK-Anlage, bevore eine Elektrofachkraft das Gehäuse öffnet, um Erweiterungsmodule einzubauen oder Schalt- und Anschlussarbeiten durchzuführen. Trennen Sie die Geräte auch von zusätzlichen Stromquellen (z. B. USV), sofern vorhanden.
  Warten Sie mindestens 3 Minuten auf die Entladung der Kondensatoren im Gerät.

Wichtig: Nicht bestimmungsgemäß Verwendung kann z. B. zu Funktionseinschrankungen oder Störungen, zur Zerstörung des Geräts oder schlimmstenfalls zur Gefährung von Personen führen.

• Schlieben Sie nur Geräte an, die der bestimmungsgemäßen Verwendung der TK-Anlage entsprechen.

Installationshinweise

Die TK-Anlage ist für den Betrieb in geschlossenen Räumen vorgesehen. Auch alle angeschlossenen Geräte müssen sich innerhalb des Gebäudes befinden.

Die TK-Anlage erhögt den direkten Anschluss einiger Geräte, sofern diese sich in geringer Entfernung von der TK-Anlage befinden. Die Entführung richtet sich nach der Länge des Geräteanschlusskabels bis maximal 10 m.

Sind keine passenden Anschlussbuchsen vorhanden oder bei größer Entfernung müssen Sie Installationskabel fest verlegen. Verwenden Sie Installationskabel (z. B. J-Y(St)Y 2 x 2 x 0,6) mit folgenden Merkmalen:

• Ungeschirmt; aber: geschirmt bei ungünstigen Bedingungen wie der Nähe eines starken Senders oder einer Starkstromleitung
• nur bei ISDN: vorzugsweise Sternvierer-Verseilung

ISDN: Orientieren Sie sich bei der Belegung der einzelnen Adern an den anschließend aufgeführten Kennzeichnungen. Bei abweichenden Kennzeichnungen siehe VDE 0815.

	Kabel mit zwei Doppeladern Kabel mit Sternvierer
Stamm/Paar 1 a1 rot ohne Ring
b1 schwarz Einfachringe, 17 mm Abstand
Stamm/Paar 2 a2 weiß Doppelringe, 34 mm Abstand
b2 gelb Doppelringe, 17 mm Abstand

Analog/UP0: Beugen Sie Storeinfüssen vor. Vermeiden Sie langere Parallelführung der Leitungen, insbesondere besoin Stromversorgungsleitungen.Verdrillen Sie die Adernpaare.

Zubehör und Serviceteile erhalten Sie im Fachhandel.

ISDN-Netzbetreiber am externen S_0 -Port

Anschlussmöglichkeiten:

• NTBA
• Digitales GSM-Gateway
• Router mit internem S 0-Port
  VoIP/ISDN-Adapter

Voraussetzungen:

Am betreffenden S 0-Port eingeschaltete Betriebsart S_0 extern
- An beiden Enden der Verbindung eingeschaltete Abschlusswiderstände – also im NTBA und in der TK-Anlage am betreffenden externen S_0 -Port

Betriebsart ^,S_0 extern

0000000

00000000

extern

intern

ISDN

UPO

Abschlusswiderstande eingeschaltet

Term

Bei geringer Entfernung des NTBAs von der TK-Anlage stellen Sie eine direkte Verbindung über die RJ-45-Buchsen her (Kabel im Lieferumfang).

Bei größerer Entfernung des NTBAs von der TK-Anlage muss ein Kabel fest an den Klemmen des externen S_0 -Ports verlegt werden.

Analoge Netzbetreiber am externen analogen Port

Warning: Spannungen, die an der Anschlussdose des Netzbetreibers auftreten, können zu einem lebensgefährlichen elektrischen Schlag führen.

• Schreiben Sie die TK-Anlage erst bei wieder geschlossenem Gehäuse an die Anschlu SSDose des Netzbetreibers an.

Anschlussmöglichkeiten:

• Öffentliches analoges Telefonnetz europaweit
  Analogges GSM-Gateway

Bei größerer Entfernung des analogen Anschlusses von der TK-Anlage muss ein Kabel mit Anschlu SSDose an den Klemmen des externen analogen Ports fest verlegt werden.

Verbinden Sie die Geräte mit dem im Lieferumfang enthaltenen Anschlusskabel RJ-11/RJ-11. Innerhalb Deutschlands benötigen Sie zusammen den Adapter RJ-11 auf TAE-F.

external analoger Port
RJ-11-Anschlussdose

Internet und VoIP-Endgeräte sowie PC am Ethernet-Port

Anschlussmöglichkeiten:

PC
- Internet (VoIP-Accounts mit einer oder mehreren VoIP-Rufnummer/n ähnlich dem Mehrgeräteanschluss im ISDN und VoIP-Accounts mit einem Durchwahlblock ähnlich dem TK-Anlagenanschluss im ISDN auf Grundlage des Leistungsmerkmals SIP-DDI (auch als SIP-Trunking bezeichnet)
- Systemtelefon eCOMfortel 1400 IP/2600 IP/3600 IP
- Systemtelephone COMfortel 3200/3500 (ab Firmwareversion 1.8E)
- IP-DECT Einzel- und Mehrzellen-Server COMfortel WS-400 IP und COMfortel WS-650 IP für DECT-Handsets COMfortel M-100, COMfortel M-200/210 und COMfortel M-300/310.
- Standard-VoIP-Telephone (SIP), z. B. COMfortel 1200 IP
- Soft-Phones (SIP)
IP-Schaltrelais (z. B. NETIO 230B, WebRelay (baugleich zu Keil), Energenie EG-PM2-Lan, Philips hue)
IP-Türstationen (z. B. Telecom Behnke Serie 20 IP, Baudisch SIP Türstation Maxi, TCS FBI 6101, ELCOM LBM-300)

Voraussetzungen:

• Für den Internet-Zugang: Breitbart-Internetverbindung (z. B. DSL-Router, TV-Kabelrouter)
• Vorhandenes Netzwerk (LAN) oder einzelner Switch (für VoIP-Endgeräte) mit einer Übertragungsgeschwindigkeit von 100 MBit/s

Hinweis: Für den VoIP-Datenverkehr in Kombination mit der Übertragung begrenzter Datenmengen ist eine Übertragungsgeschwindigkeit von 10 MBit/s im LAN unter Umständen ausreichend. Für den VoIP-Datenverkehr in Kombination mit der Übertragung größer Datenmengen (z. B. Downloads) empfehlen wir die Aufrüstung auf eine Übertragungsgeschwindigkeit von 100 MBit/s. Ersetzen Sie zu dieser Zweck sowohl alle aktiven Netzwerkkomponenten (z. B.Switch und Router) als auch alle passiven Netzwerkkomponenten (z. B. Leitungen und Anschlussdosen). Zur sicheren Unterstützung von 100 MBit/s benötigen Sie mindestens Leitungen und Anschlussdosen der Kategorie 5 (CAT5).

Hinweis: Bei Verwendung eines Switches mit PoE-Funktion ist für die angeschlossenen VoIP-Telefone keine eigene Speisung (z. B. durch ein Steckernetzteil) erforderlich, sofern der Betrieb mit PoE vom Endgerät unterstützt wird.

• Für die Verwendung von DiffServ zur Priorisierung von Sprachpaketen: Diffserv-Unterstützung aller aktiven Netzwerkkomponenten vorhanden und eingeschaltet
• NAT-Traversal sollte entweder durch die TK-Anlage oder mit einem gut Funktionierenden SIP-aware-Router durchgeführt werden

Installation

Hinweis: Ist der Router nicht SIP-aware-fähig, mussen im Router einige für den VoIP-Datenverkehr benöttigte Ports (RTP-Port und SIP-UDPPorts) freigeschaltet werden (Portweiterleitung). Eine Auflistung der in der TK-Anlage verwendeten Ports finden Sie im Konfigurationsmanager der TK-Anlage unter Übersichten >Ports.

Achtung: Jedes Öffnen eines Ports auf dem NAT-Router stellt ein Sicherheitsrisikodar.

• Ergreifen Sie unbedingt zusätzliche Schutzmaßnahmen

Wichtig: Wenn Sie die TK-Anlage in ein bestehendes Netzwerk integrieren möchten, wenden Sie sich an den zuständigen System administrator. Ein Eingriff in ein bestehendes Netzwerk kann zu erheblichen Funktionstörungen führen.

Analoge Endgeräte am internen analogen Port

Anschlussmöglichkeiten:

• Analoge Telephone
• Analoge Faxgeräte
• Analoge Anrufbeantworter
• Modems
  a/b-Audioboxen
  a/b-Turstationen (z. B. TFS- Dialog 200/300/400, TFSUniversal plus, TSA a/b)

Eine Anschlussdose (RJ-11 oder innerhalb Deutschlands TAE) muss über ein fest verlegtes Kabel mit den Klemmen des internen analogen Ports verbunden werden.

ISDN-Endgeräte am internen S_0 -Port

Anschlussmöglichkeiten:

• Systemtelefon eCOMfortel 1200/1400/1600/2600 (ab Firmwareversion 1.6A)
• ISDN-Telefon nach Euro-ISDN-Standard (DSS1)
• ISDN-PC-Karten nach Euro-ISDN-Standard (DSS1)

Wichtig: Bei COMfortel 1400/2600 mit Anrufbeantworter: Um den vollen Funktionsumfang zu gewährleisten, sollen den Sie nur 1 Telefon pro Port vorsehen.

Voraussetzungen:

Am betreffenden S 0-Port eingeschaltete Betriebsart ^ _0 intern
- In der TK-Anlage am betreffenden internen S _0 -Port eingeschaltete Abschlusswiderstände (Ausnahme: Busverdraughtung in zwei Richtungen)

Betriebsart, S_0 intern

Abschlusswiderstande eingeschaltet

Term

Bei geringer Entfernung zwischen TK-Anlage und Endgerät stellen Sie die Verbindung mit einem ISDN-Kabel (max. 10m ) an den RJ-45-Buchsien des internen S_0^- Ports her.

Bei großerer Entfernung zwischen TK-Anlage und Endgerät verlegen Sie Leitungen und Anschlussdosen fest an den Klemmen des internen S_0 -Ports.

ISDN-Endgeräte am internen U_P0 -Port

Anschlussmöglichkeiten:

• Systemtelefon eCOMfortel 1200/1400/1600/2600 (ab Firmwareversion 1.6A)
  ISDN-Telephone nach Euro-ISDN-Standard (DSS1) (U P_0 / S_0 Adapter erforderlich)
• ISDN-PC-Karten nach Euro-ISDN-Standard (DSS1) (U P_0 / S_0 Adapter erforderlich)

Voraussetzungen:

Am betreffenden U P0 -Port eingeschaltete Betriebsart ^ _P0 intern
In der TK-Anlage am betreffenden internen U Port eingeschaltete Abschlusswiderstende

Betriebsart ^UP_0 intern

Abschlusswiderstande eingeschaltet

Term

Bei geringer Entfernung zwischen Endgerät und TK-Anlage schreiben Sie ein einzelnes Systemtelefon COMfortel 1200/1400/1600/2600 direkt an der RJ-45-Buchse des internen UP_0 -Ports an. Für andere ISDN-Endgeräte oder zwei Systemtelefone pro Port benötigen Sie einen UP_0/ S_0 Adapter.

Bei größer Entfernung des Endgerats von der TKAnlage mussen Kabel und Anschlussdosen fest an den Klemmen des U_P0 -Ports verlegt werden.

Achtung: In den Anschlussdosen integrierte Abschlusswiderstände werden zerstört und können damit zur Beschädigung des Geräts führen.

• Versehen Sie das Ende einer Leitung am UP_0 -Port im Gegensatz zum S_0 -Port nicht mit Abschlusswiderständen. Diese sind bereits in den Endgeräten (COMfortel 1200/1400/1600/2600 oder UP_0 / S_0 Adapter) integriert.
• Entfernen Sie bereits in den Anschlussdosen integrierte Abschlusswiderstände für die Verwendung am U_P0 -Port.

Hinweis: Bei Verwendung eines UP0 / S_0 Adapters können Sie auf die ISDN-Anschlussdose verzichten. Der UP0 / S_0 Adapter kann fest an der Wand montiert und über die beiden Schraubklemmen auf der Rückseite fest mit der TK-Anlage verbunden werden.

English

Important Information. 27

Proper Use 27

Technical Data 30

Technische gegevens 154

Milieuvoerschriften 159

Analoge eindapparaten op interne analoge poort 172

ISDN-eindapparaten op interne S0-poort. 173

ISDN-eindapparaten op interne UPO-poort 174

Analog eindapparaten op interne analoge poort
