Tipo di prodotto	Switch di rete
Marca	LevelOne
Modello	GTP5271
Formato rack	Standard 19 pollici (1U)
Alimentazione elettrica	100-240 V AC, 50/60 Hz
Interfaccia di gestione	Web (192.168.1.1 predefinito) e console seriale (115200 baud)
Credenziali predefinite	Nome utente: admin, Password: admin
Porte	Porte RJ-45 (non specificato), porta console
Contenuto della confezione	Unità principale, cavo di alimentazione, guida di installazione rapida, staffe a L, CD-ROM, cavo console, piedini in gomma, dichiarazione UE
Temperatura di funzionamento	0 °C a 45 °C
Umidità di funzionamento	10% a 90% senza condensa
Ambiente di installazione	Interno, al riparo dal sole e da fonti di calore, buona ventilazione
Configurazione iniziale	Connessione tramite cavo console al PC o tramite browser web
Manutenzione	Pulire con un panno asciutto; evitare umidità e urti
Sicurezza	Messa a terra necessaria; non posizionare oggetti pesanti sull'apparecchio

Domande frequenti - GTP5271 LEVELONE

Come accedere all'interfaccia di gestione web dello switch?

Aprire un browser web e inserire l'indirizzo IP predefinito 192.168.1.1 nella barra degli indirizzi. Accedere con il nome utente admin e la password admin.

Quali sono le credenziali predefinite dello switch?

Le credenziali predefinite sono: nome utente admin, password admin.

Come configurare l'indirizzo IP del computer per la gestione?

Nelle proprietà TCP/IPv4 del computer, impostare un indirizzo IP fisso compreso tra 192.168.1.2 e 192.168.1.254 (ad esempio 192.168.1.100).

Posso montare questo switch in un rack?

Sì, lo switch è progettato per un rack standard da 19 pollici. Utilizzare le staffe a L fornite per fissarlo.

Quali cavi sono forniti con lo switch?

La scatola contiene: un cavo di alimentazione, un cavo console, oltre a un CD-ROM con la documentazione.

Qual è l'intervallo di temperatura di funzionamento?

Lo switch funziona correttamente tra 0 °C e 45 °C.

Come collegare lo switch a un PC per la configurazione iniziale?

Utilizzare il cavo console fornito per collegare la porta console dello switch alla porta seriale del PC. Configurare il software di terminale con 115200 baud, 8 bit di dati, nessuna parità, 1 bit di stop, nessun controllo di flusso.

Cosa fare se il LED di alimentazione non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa elettrica funzioni. Assicurarsi che l'alimentazione sia compresa tra 100 e 240 V AC.

Dove trovare la guida di configurazione completa?

La guida di configurazione dettagliata si trova sul CD-ROM fornito con lo switch. È inoltre possibile consultare la guida di riferimento CLI e la guida di gestione Web.

Come installare lo switch su un tavolo di lavoro?

Incollare i piedini in gomma sul fondo del contenitore, quindi posizionare lo switch su una superficie stabile e ben messa a terra. Collegare il cavo di alimentazione.

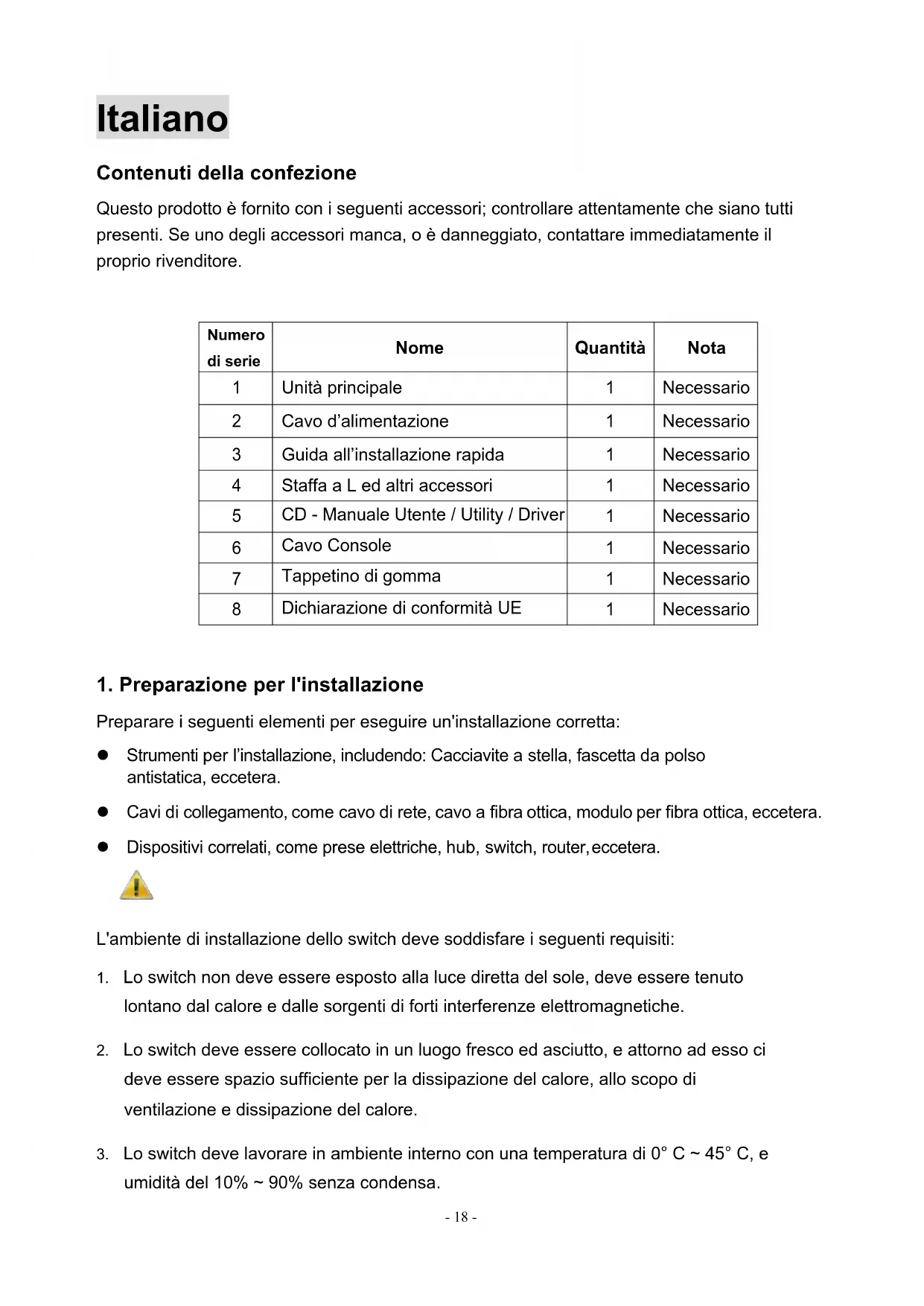

MANUALE UTENTE GTP5271 LEVELONE

Contenuti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Cavo d'alimentazione	1	Necessario
3	Guida all'installazione rapida	1	Necessario
4	Staffa a L ed altri accessori	1	Necessario
5	CD - Manuale Utente / Utility / Driver	1	Necessario
6	Cavo Console	1	Necessario
7	Tappetino di gomma	1	Necessario
8	Dichiarazione di conformità UE	1	Necessario

1. Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta:

• Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
• Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
  ● Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.

L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:

1. Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.
2. Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
3. Lo switch deve lavorare in ambiente interno con una temperatura di 0° C \~ 45° C, e umidità del 10% \~ 90% senza condensa.

2. Attrezzature di installazione

■ Installazione su rack

Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:

1. Controllare la messa a terra e la stabilità del rack:

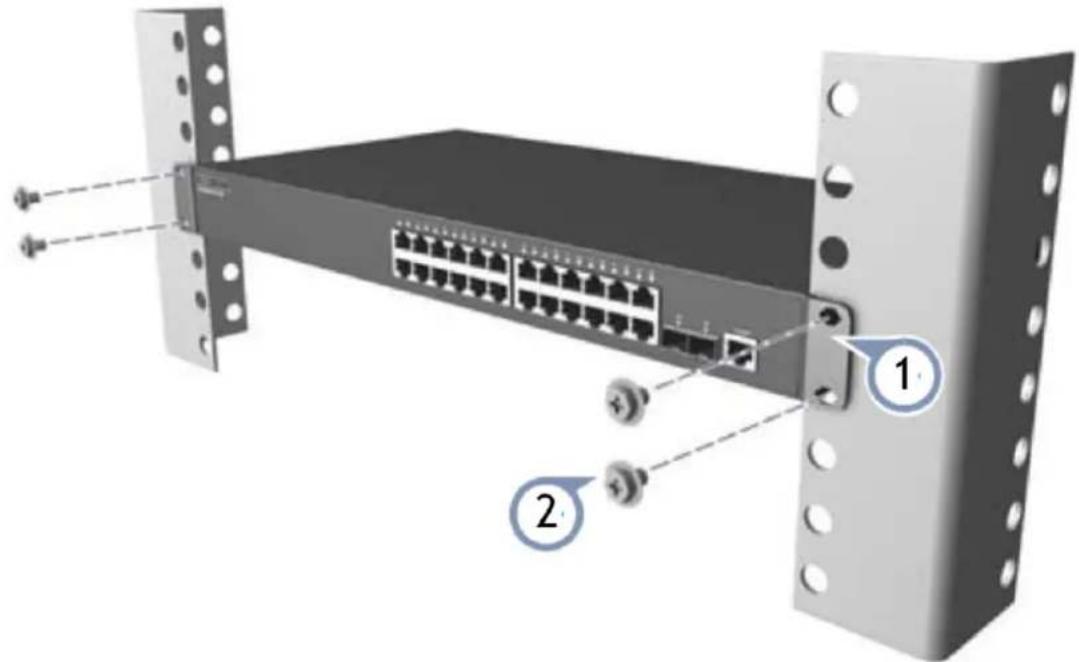

2. Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione:
3. Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;
4. Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale:
5. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

■ Installazione su piano di lavoro

Installare lo switch su un tavolo. La procedura di installazione è la seguente:

1. Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
2. Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla parte inferiore della copertura:
3. Capovolgere lo switch, e collocarlo in modo stabile sul piano dilavoro;
4. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
5. Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere.
6. Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.
7. Non collocare alcun oggetto sopra lo switch.

3.Eseguire la configurazione iniziale

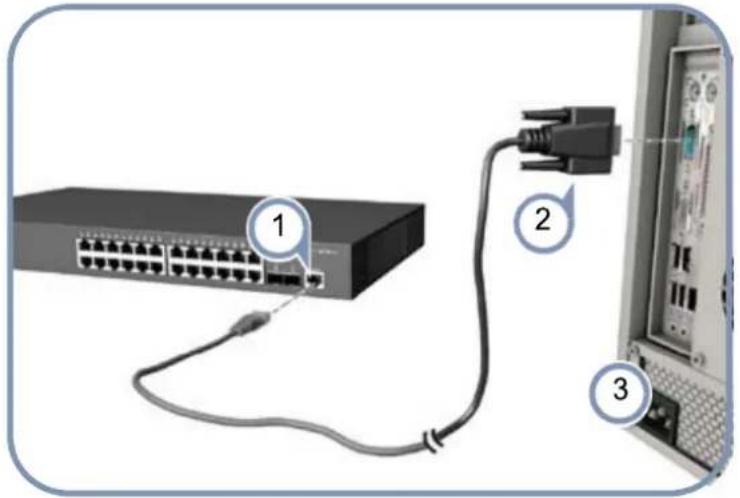

1. Collegare un PC alla porta della console dello switch utilizzando il cavo della console incluso.
2. Configurare la porta seriale del PC: 115200 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
3. Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password "admin".

Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.

4. Accesso al dispositivo

1. Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
2. Impostare le proprietà TCP/IP del computer, fare riferimento all'Appendice: Configurazione del computer.

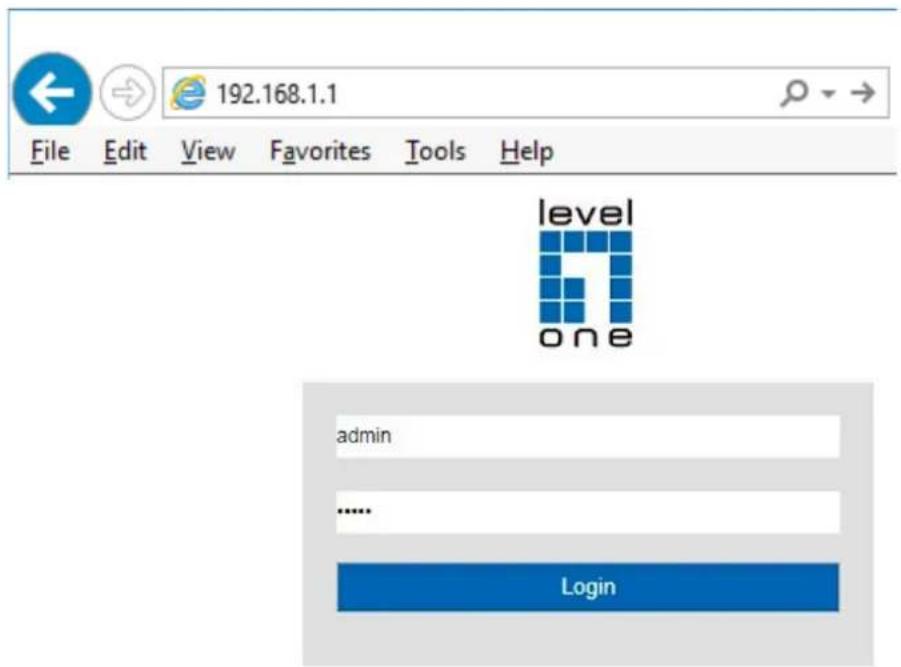

3. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.

File Edit View Favorites Tools Help level One admin ...... Login

5. Appendice: Configurazione del computer

Windows

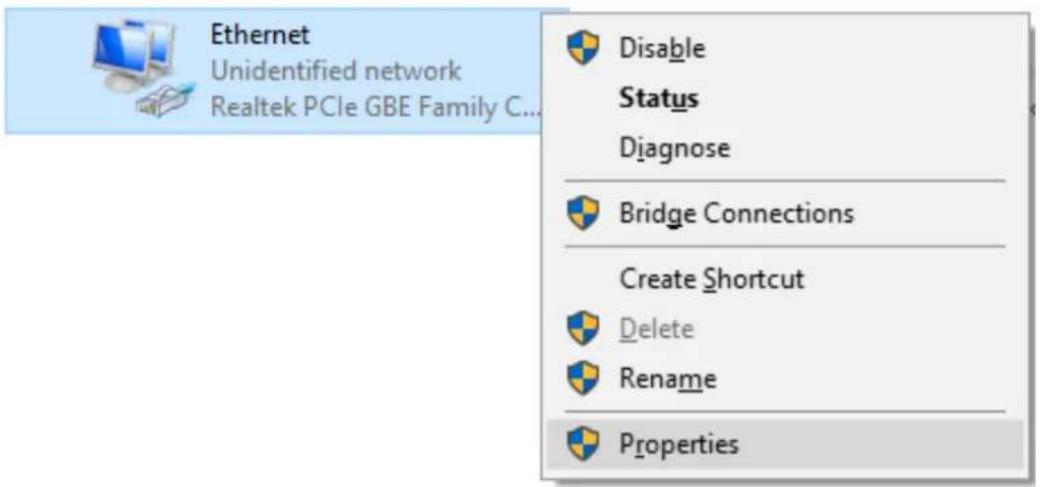

1. Fare clic su Start → Pannello di controllo → Rete e Internet → Centro connessioni di rete e condivisione → Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

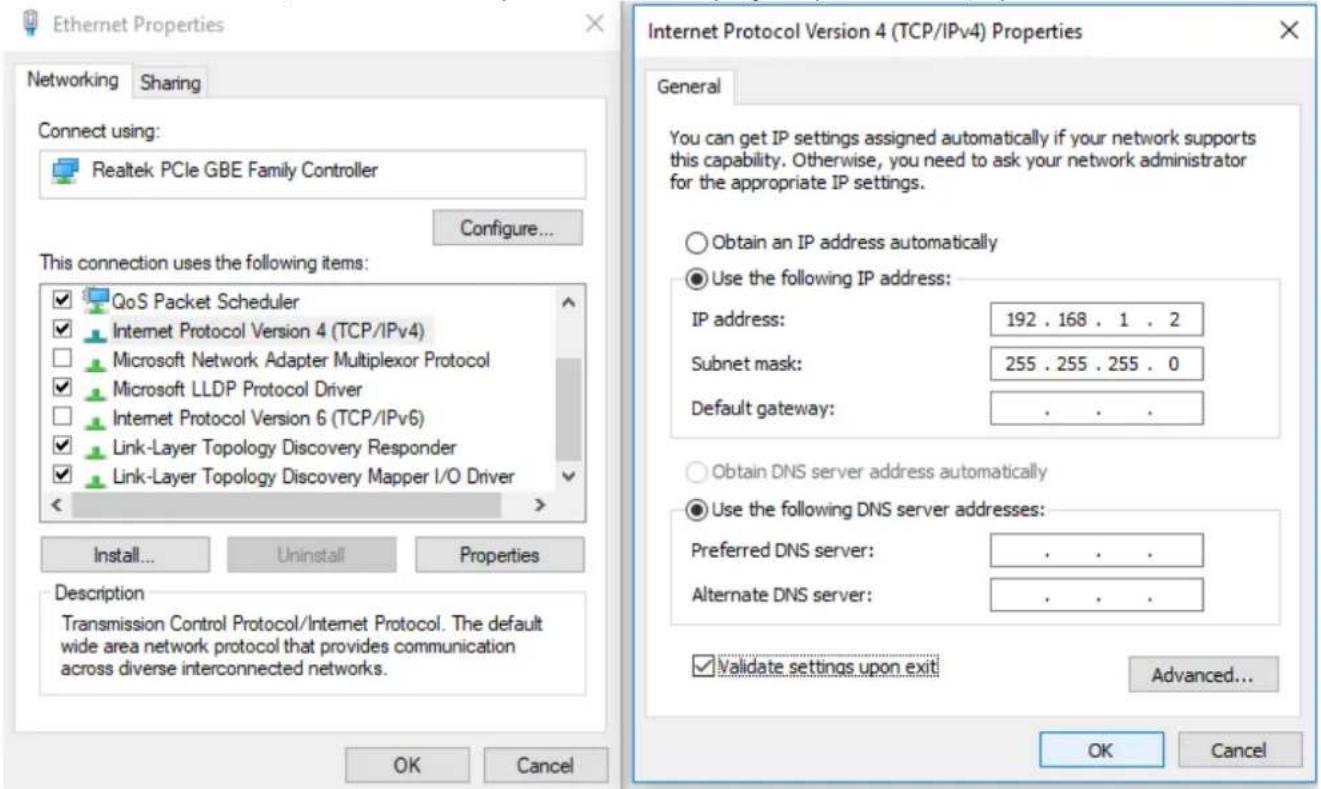

1. Fare doppio clic su Protocollo Internet 4 (TCP/IPv4); Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.
